汽车前悬架总成结构设计方案

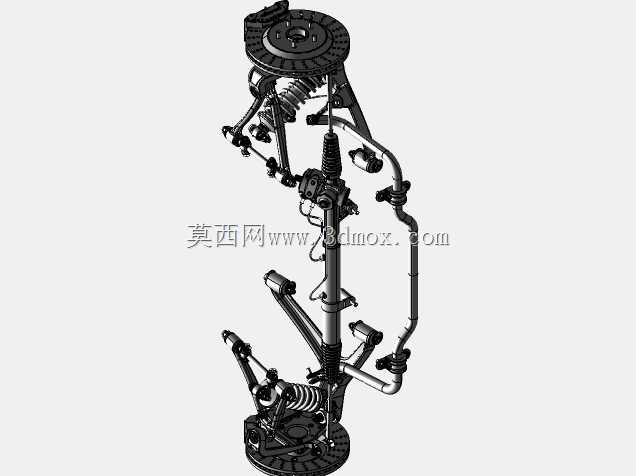

在整车底盘开发流程中，前悬架总成直接决定了轮胎接地性能、转向响应特性以及乘坐舒适性，是连接车身与车轮的核心承载部件。这套三维结构完整呈现了麦弗逊式独立悬架的典型布置，包含减震器总成、螺旋弹簧、转向节、制动盘、防尘罩、下摆臂、横向稳定杆连杆以及轮速传感器安装支架等关键子件。从实际装车场景来看，该结构多用于前置前驱乘用车的前桥，减震器上端通过塔顶支座与车身翼子板内板相连，下端则与转向节刚性固定，兼起主销导向作用。这种设计能有效节省发动机舱横向空间，为动力总成和转向机留出充裕布置余量。在功能特性方面，螺旋弹簧主要承担垂直载荷，减震器抑制弹簧往复弹跳，而下摆臂与转向节之间的球铰则负责约束车轮运动轨迹，确保车辆在过弯时轮距和前束变化处于可控范围。制动盘通过轮毂轴承单元与转向节集成，随车轮同步旋转，卡钳安装点直接铸造在转向节支耳上，保证制动力传递路径短且刚性充足。建模过程中需重点校核各硬点坐标，包括减震器上点、下摆臂前后安装点、球头中心点以及轮心位置，这些参数直接影响主销内倾、后倾、车轮外倾和前束束值。设计思路上，控制臂通常采用冲压焊接或铸铁工艺，在保证侧向刚度的同时尽量降低簧下质量；稳定杆连杆则采用小拉杆结构，将防倾杆的扭转力矩传递至悬架侧，减少车身侧倾。安装边界方面，需预留减震器行程空间，避免极限跳动时轮胎与轮罩或车架发生运动干涉；同时各球头和衬套的摆动角度要满足车轮上下跳动及最大转向角要求。管路和线束走向也应沿臂体合理固定，远离高温制动区域和运动摩擦面。对于结构工程师而言，此类模型不仅可用于干涉检查和载荷分解，还能作为后续有限元分析、衬套刚度匹配及四轮定位参数设定的基础参考。
