C5克尔维特前轮总成结构设计

　　在乘用车底盘行走系统的开发流程中，前轮总成作为兼顾承载、转向、行驶缓冲的核心集成部件，其结构匹配精度直接决定整车的操控极限与行驶安全性，尤其是针对高性能运动车型的前轮设计，需要在轮辋强度、轮胎接地特性、安装定位参数之间找到最优平衡。这套前轮总成的核心匹配对象为C5世代克尔维特车型，轮辋采用17英寸×8.5英寸的规格设计，轮辋偏移量设定为56毫米，对应英制单位为2.205英寸，该偏移量参数经过底盘硬点校核，能够保证轮毂轴承的受力中心与悬架转向节的安装面完全对齐，避免转向过程中出现额外的力矩偏载，降低轮毂轴承的异常磨损风险。轮辋的螺栓安装孔分布圆直径为120.65毫米，对应英制4.75英寸，采用五孔均布的安装形式，

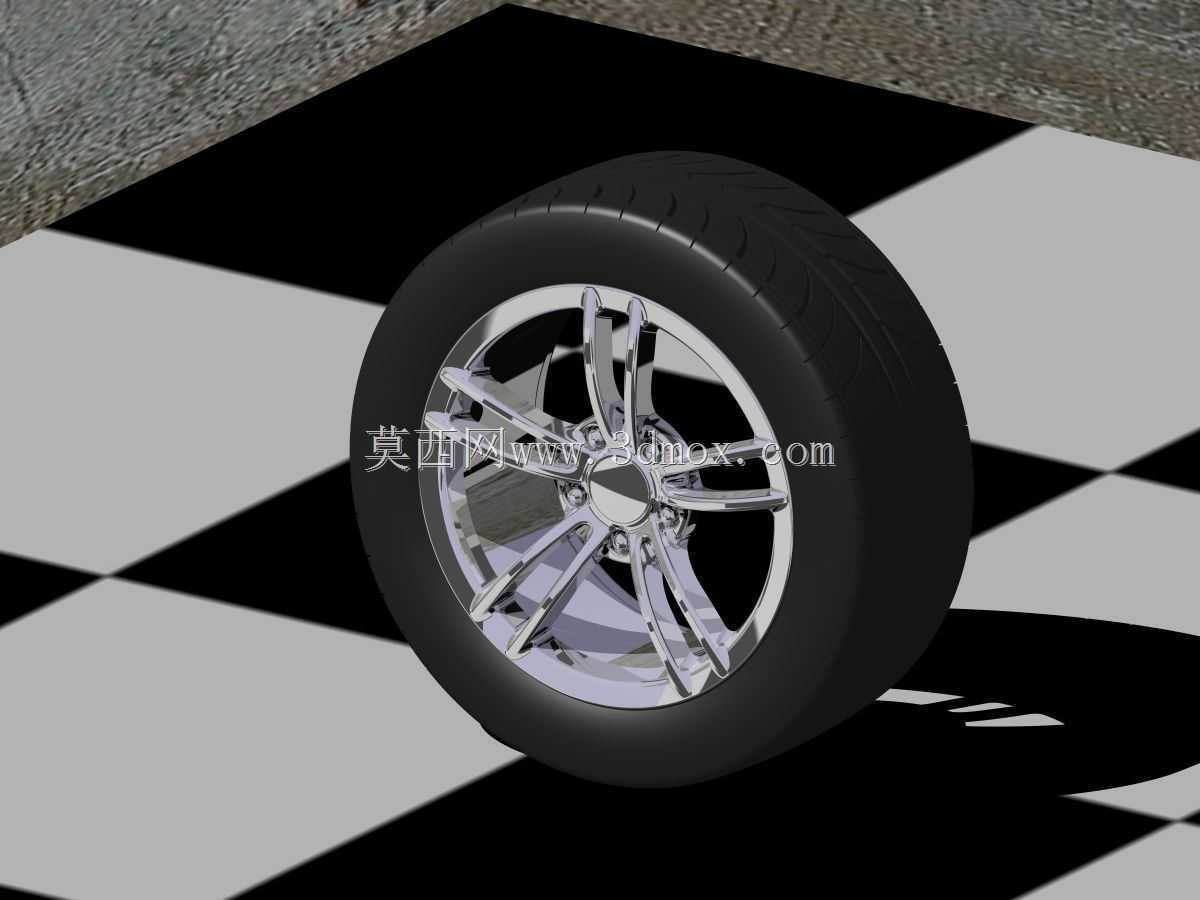

　　该孔位参数与原厂转向节的轮毂安装座完全匹配，安装时螺栓能够均匀压紧轮辋结合面，保证高速行驶时轮辋的跳动量控制在工程允许的公差范围内。配套的前轮胎规格为P245/45ZR17，245毫米的胎面宽度能够在车辆急加速、紧急制动以及高速过弯时提供足够的接地面积，45的扁平比在兼顾胎壁缓冲能力的同时，减少转向过程中的胎壁形变，提升转向响应的直接性，ZR级别的速度等级适配该车型的高性能动力输出特性，满足高速行驶下的轮胎结构强度要求。从结构设计思路来看，这套前轮总成采用了多辐条亮面铝合金轮毂结构，辐条的分布形式经过受力仿真优化，每根辐条的截面从轮毂中心安装盘位置向轮辋边缘逐渐过渡变窄，既能够降低轮辋的整体旋转惯量，提升加速与制动的响应速度，

　　又能保证轮辋在承受垂向冲击、侧向离心力时的结构强度，避免极限工况下出现辐条断裂或轮辋变形的问题。轮辋与轮胎的配合面采用标准的无内胎密封结构设计，胎圈座的角度与粗糙度符合乘用车轮辋的通用技术规范，安装时轮胎胎圈能够与轮辋紧密贴合，保证行驶过程中的胎压稳定性，避免慢漏气问题的出现。在实际装车应用场景中，该前轮总成需要与前悬架的转向节、制动卡钳、轮毂轴承单元完成精准匹配，轮辋的内部空间经过校核，能够容纳对应规格的制动盘与制动卡钳，在转向过程中轮辋内壁不会与卡钳、悬架拉杆、减震器等周边部件发生运动干涉，满足左右转向最大角度下的运动间隙要求。安装边界方面，轮辋中心孔与轮毂轴承的定位轴颈采用间隙配合，装配时依靠中心孔完成初定位，

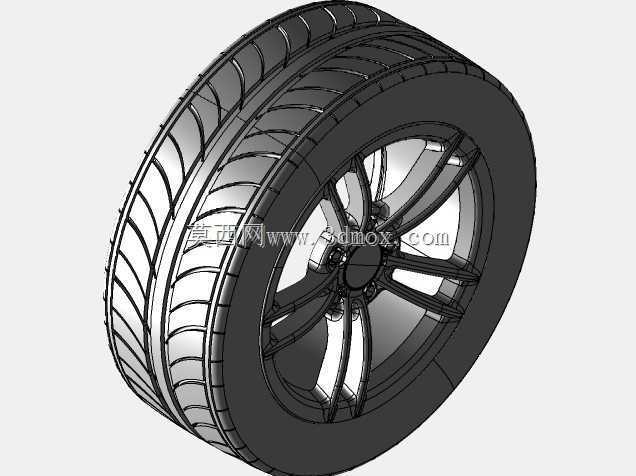

　　再通过五颗安装螺栓按规定扭矩对角紧固，保证轮辋与轮毂的同轴度，将车轮的动平衡残余量控制在合理范围内，减少高速行驶时的方向盘抖动问题。轮胎的充气压力需要根据车辆的载荷分布进行匹配，日常行驶工况下保持标准胎压能够保证胎面的均匀磨损，延长轮胎的使用寿命，赛道激烈驾驶工况下可适当调整胎压，优化胎面的接地压力分布，提升抓地力表现。从三维建模的工程角度来看，该总成的建模过程需要严格还原轮辋的曲面造型、轮胎的胎纹结构以及各安装面的尺寸精度，轮辐的曲面过渡需要保证曲率连续，避免后续有限元分析时出现网格畸变问题，轮胎的断面轮廓需要与实际胎型一致，才能在后续的整车装配仿真中准确模拟轮胎与轮拱、悬架部件的间隙关系。在底盘开发的验证阶段，该前轮总成的数模可用于虚拟装配校核、运动干涉检查、轮端受力仿真等多个工程环节，帮助结构工程师在开模之前提前发现匹配问题，减少物理样件的迭代次数，缩短整车的开发周期。对于汽车改装领域的从业者而言，这套数模也可作为轮毂改装匹配的参考依据，通过对比不同偏移量、不同宽度轮辋的安装边界，判断改装部件是否能够适配原车的悬架结构，避免改装后出现轮胎蹭翼子板、转向干涉等问题。日常维保场景中，该总成的结构参数也能为维修人员提供拆装参考，明确螺栓紧固顺序、轮胎安装的对位标记等操作要点，保证维保作业的规范性，避免因安装不当导致的行驶安全隐患。
