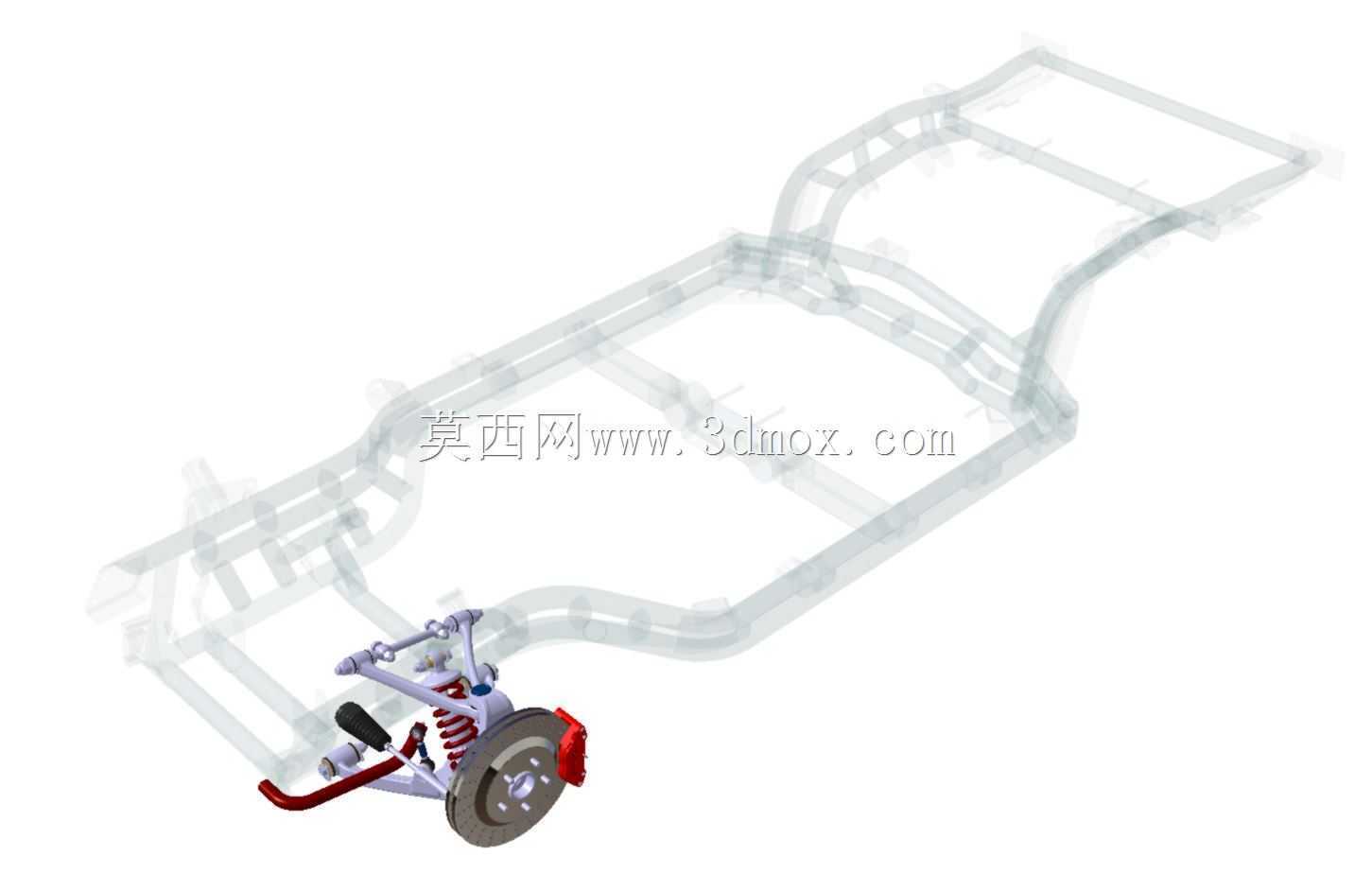

克尔维特C5前悬架与C3车架装配结构

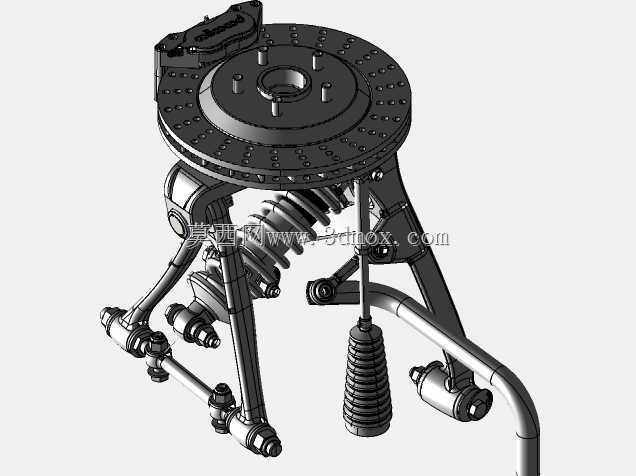

　　这套装配结构聚焦于经典跑车底盘改装场景下的跨代部件适配，核心是将C5科尔维特的前悬架总成集成安装到C3车型的管状车架上，解决老款车型底盘操控性能升级的结构匹配问题，多用于经典车复刻、赛道改装车的底盘开发环节，也可作为乘用车悬架匹配设计的教学参考案例。从实际装车用途来看，前悬架部分承担着车辆前部的承载、转向与减震缓冲功能，包含转向节、控制臂、螺旋弹簧、减震器、刹车卡钳与轮毂总成等核心部件，所有部件的连接点位均按照实车装配逻辑还原，控制臂的铰接点位置、减震器的安装倾角、刹车组件的避让间隙都经过实际装配校验，不存在运动干涉问题。车架部分采用管状空间结构设计，相比原厂C3的冲压车架拥有更高的扭转刚度，能够承受赛道驾驶时的大载荷冲击，

　　主纵梁的截面尺寸、横梁的排布间距完全适配C5前悬架的安装硬点，悬架上摆臂、下摆臂的固定支座直接焊接在车架对应位置，无需额外制作转接支架，减少了改装过程中的加工量。设计过程中优先保证了悬架运动几何参数的合理性，主销后倾、外倾角度均保留了C5原厂悬架的操控特性，同时适配C3车架的轮距要求，对转向拉杆的长度做了匹配调整，保证转向过程中左右轮的转角关系符合阿克曼几何特性，避免轮胎异常磨损。安装边界方面，车架前部的发动机舱预留空间完全兼容小排量V8发动机与配套变速箱的布置，悬架上部的塔顶位置预留了足够的减震器伸缩行程，不会在极限压缩状态下与车架或者舱内部件发生碰撞，刹车卡钳与轮毂内侧、转向拉杆的间隙均保留了不小于10mm的安全余量，

　　满足日常道路行驶与赛道驾驶的工况要求。整个装配结构的连接关系完全还原实车状态，所有螺栓连接点位、焊接位置都做了清晰呈现，结构工程师可以直接参考该模型完成改装车架的悬架硬点定位，也可以在此基础上调整悬架参数，适配不同动力配置、不同使用场景的改装需求，比如调整弹簧刚度适配更大的车重，或者调整控制臂长度改变轮距参数，适配不同宽度的轮胎与轮毂规格。对于三维建模从业者而言，这套模型可以参考其跨平台部件适配的设计思路，理解底盘装配中硬点匹配、间隙校验、运动校核的核心逻辑，避免在同类装配设计中出现干涉、参数不匹配的问题。
