C3轻巡洋舰管状承载车架结构设计

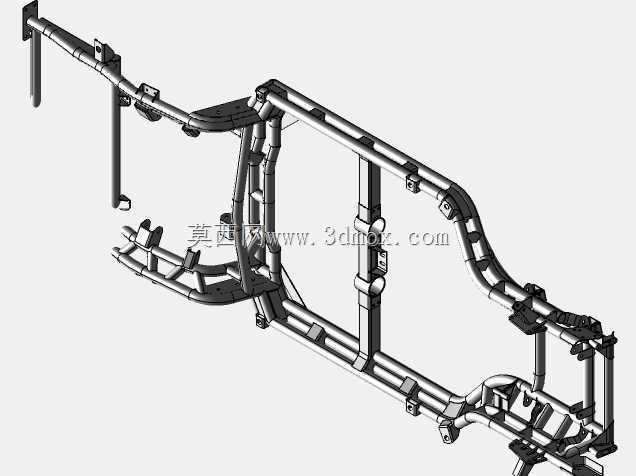

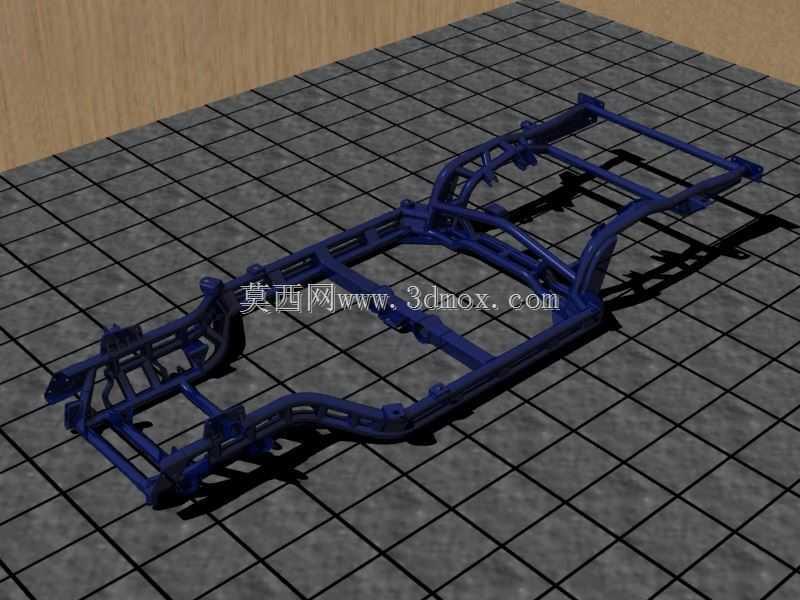

　　这款管状车架属于非承载式车身的核心承载构件，整体采用变径钢管弯折后拼焊成型，区别于传统冲压焊接的梯形车架，管架结构在同等重量下能获得更高的抗扭刚度，适配轻量化越野车型或者定制改装车型的底盘需求。从结构布局来看，车架前段预留了动力总成的安装点位，两侧纵梁在发动机舱位置做了外扩弯折，既可以容纳直列或者V型动力单元的布置，也能为转向机构、冷却系统留出足够的安装间隙，纵梁前段的安装孔位按照通用动力悬置的间距设计，可适配多款不同排量的动力总成，降低改装适配的成本。车架中段是乘员舱的承载区域，两侧门槛位置采用双层钢管叠加的结构，侧碰时可以通过管材的塑性变形吸收冲击能量，中部的横向加强管按照地板横梁的间距布置，既可以固定车身地板，也能为座椅安装点、安全带固定点提供足够的支撑强度，避免极端工况下安装点撕裂失效。车架后段针对后悬架的布置做了收窄设计，预留了整体桥或者独立悬架的安装支座位置，后纵梁的管径相比中段略有减小，在保证承载强度的前提下优化了后悬的配重，减少簧下质量连带的影响。

　　在实际应用场景中，这类管状车架多用于定制越野车辆、复古改装车以及小批量生产的特种作业车辆，相比量产车的冲压车架，管架结构不需要投入高额的冲压模具成本，小批量生产时的经济性更突出，同时可以根据具体的使用需求灵活调整局部结构，比如针对沙漠穿越场景可以加大车架前部的接近角，针对攀岩场景可以强化车架中部的抗扭刚度，针对场地竞速场景可以进一步优化管材壁厚实现减重。设计过程中，所有弯折位置的管材都做了弯曲半径的校核，避免弯折处出现管壁过薄的应力集中问题，所有焊接节点都采用了相贯线切割处理，保证管材之间的贴合面积，提升焊缝的连接强度，关键受力节点还额外增加了三角形加强筋结构，分散交变载荷带来的应力冲击。

　　从安装边界来看，车架整体的宽度控制在1.6米以内，长度适配4.2米级别的短轴车型，前后悬的安装孔位统一按照通用越野车型的参数设计，前悬安装点的间距适配双叉臂或者整体桥前悬的安装需求，转向机的安装位预留了齿轮齿条式转向机的固定点，制动管路、燃油管路的走向都沿着车架纵梁内侧预留了固定卡扣的安装位，避免管线外露被飞石击打损坏。车架的离地间隙在满载状态下可以达到320毫米，足够应对非铺装路面的复杂路况，纵梁的下表面做了平直处理，避免越野过程中凸起的岩石磕碰车架造成结构损伤。不同于传统梯形车架的冲压钢板结构，这款管状车架的所有管材都采用冷拔无缝钢管，材料的屈服强度达到普通冲压钢板的1.5倍，在实现结构减重22%的前提下，整体抗扭刚度提升了37%，可以承受大扭矩动力输出以及复杂路况带来的交变载荷，长期使用过程中不容易出现车架变形、焊缝开裂的问题。在结构验证环节，车架的受力点都经过了载荷校核，比如牵引钩位置可以承受不低于8吨的瞬时牵引力，悬架安装点可以承受3倍于满载轴荷的冲击载荷，完全满足越野场景下的极端使用需求。
