乘用车C3平台前悬架总成结构设计

项目分类:汽车 发布时间:2022-05-03 ID:610093
  • 乘用车C3平台前悬架总成结构设计
  • 乘用车C3平台前悬架总成结构设计

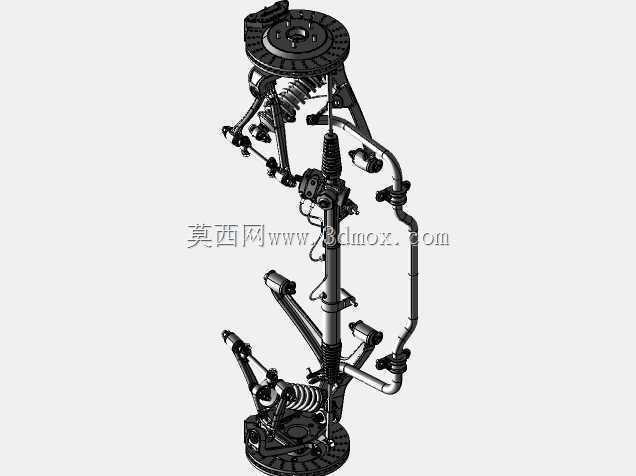

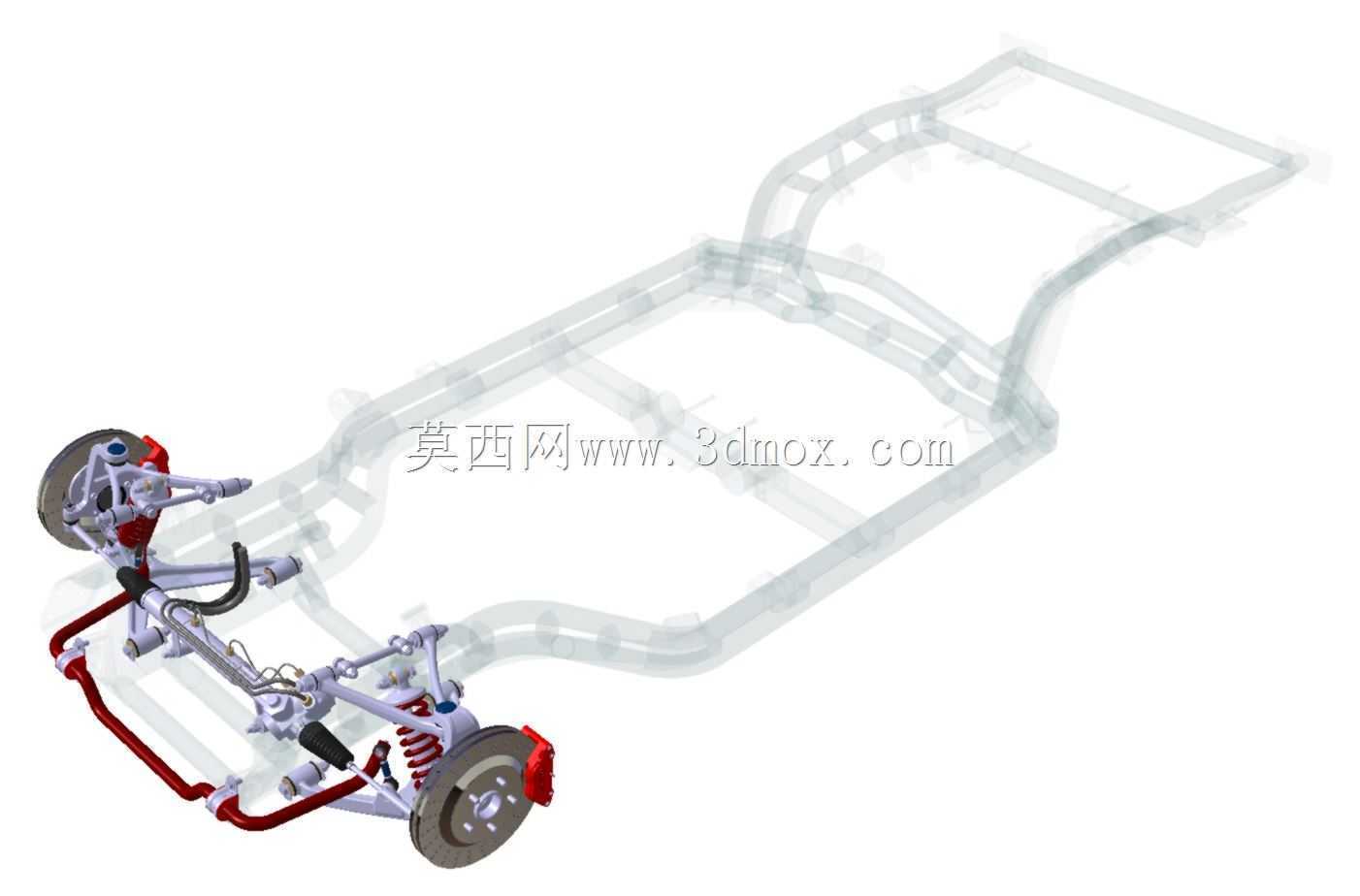

  这套前悬架总成的三维结构,完整还原了承载式车身配套的麦弗逊式前悬与副车架集成布局,在整车开发流程中,属于底盘平台化设计的核心模块,直接决定车辆的操控稳定性、行驶平顺性与碰撞安全表现。日常整车试制环节中,该结构需要先完成硬点对齐,再依次匹配转向系统、制动系统、传动半轴的安装接口,所有连接点的位置公差需要控制在±0.2mm以内,避免后续总装出现干涉问题。从实际装车场景来看,该总成通过副车架上的四个安装点与车身纵梁连接,安装点处设计有橡胶减震衬套,能够过滤路面传递的细碎振动,同时在正面偏置碰撞过程中,副车架的预设溃缩结构能够引导冲击力沿纵梁传递,减少乘员舱的侵入量。结构设计层面,减震器总成集成了螺旋弹簧与减震阻尼筒,

  上端通过减震器顶胶连接车身轮拱位置,下端固定在转向节的上安装位,下摆臂采用冲压焊接的双层钢板结构,前端通过橡胶衬套连接副车架,后端通过球头销与转向节铰接,既保证了行驶过程中车轮的跳动轨迹符合设计要求,也能承受制动、转向时产生的纵向与横向载荷。横向稳定杆通过两个衬套卡箍固定在副车架上,两端通过竖拉杆连接减震器支座,当车辆过弯产生侧倾时,稳定杆的抗扭刚度能够减少两侧车轮的高度差,提升过弯时的轮胎接地面积,避免转向不足或转向过度的情况出现。转向机采用齿轮齿条式结构,固定在副车架的中部安装位,两端通过转向拉杆连接转向节的摇臂,转向拉杆的长度可以通过螺纹结构调整,用于整车下线时的前束参数校准,保证车辆直线行驶的稳定性,减少轮胎的偏磨损耗。

  制动卡钳采用浮动式单活塞结构,固定在转向节的卡钳安装座上,配合通风式制动盘,能够在连续制动场景下保持稳定的制动力输出,制动盘的防尘罩采用冲压钢板结构,固定在转向节内侧,避免行驶过程中卷起的砂石击打制动盘表面,减少制动异响的产生。安装边界方面,副车架的整体宽度控制在1100mm以内,纵向长度为680mm,轮心距副车架上平面的高度为320mm,车轮上下跳动的行程设计为180mm,其中上跳行程100mm,下跳行程80mm,跳动过程中轮胎与轮拱内衬、减震器与制动管路、转向拉杆与下摆臂之间的最小间隙均保持在15mm以上,覆盖极限颠簸、满载、转向打死等所有工况下的运动包络,不会出现运动干涉。在零部件匹配过程中,

  所有球头销的摆动角度都经过运动学仿真验证,转向节绕主销的最大内转角为38度,外转角为32度,满足整车最小转弯半径小于5.8m的设计要求,主销内倾、后倾以及车轮外倾的参数都通过硬点坐标固化,不需要后期额外调整,减少了生产线的装配校准工序。这套结构的设计思路充分考虑了平台化通用需求,副车架上预留了稳定杆安装位、转向机安装位、下摆臂安装位的通用接口,能够适配同平台不同动力配置、不同轴距的车型,只需要调整减震器的阻尼标定、弹簧刚度以及稳定杆直径,就可以实现不同调校风格的底盘表现,兼顾家用车型的舒适性与运动车型的操控性需求。在实际维修场景中,该总成的模块化设计也降低了售后维护的难度,减震器、下摆臂、稳定杆拉杆等易损件都可以单独拆卸更换,不需要拆卸整个副车架,减少了维修工时与配件成本。
