C3车型转向齿条总成结构设计

项目分类:汽车 发布时间:2022-05-03 ID:610095
  • C3车型转向齿条总成结构设计
  • C3车型转向齿条总成结构设计

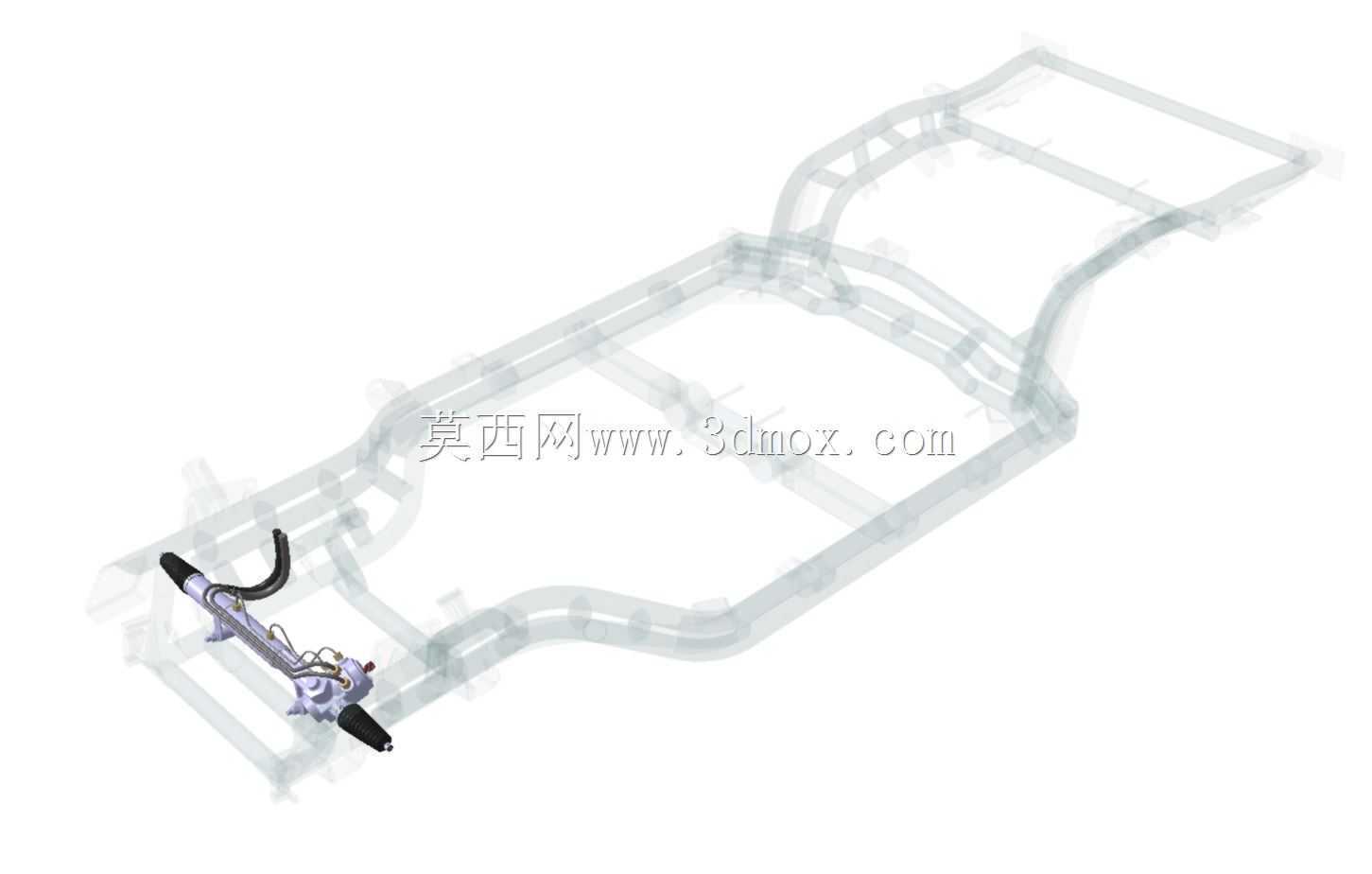

  在乘用车底盘转向系统的开发流程中,转向齿条总成是衔接转向器输入与转向轮动作的核心执行部件,这套适配C3项目车架的齿条结构,从安装边界到功能实现都完全围绕非承载式车架的布局特性展开。先从实际装车场景来看,这类齿条总成多用于硬派越野、轻型非承载式商用车型的前桥转向段,安装位置位于前副车架与车架纵梁的衔接区域,需要避让车架的管状横梁走向、前悬架上下摆臂的运动包络,同时还要预留出转向拉杆外球头的摆动空间,避免极限转向工况下与悬架部件、车架加强筋发生运动干涉。

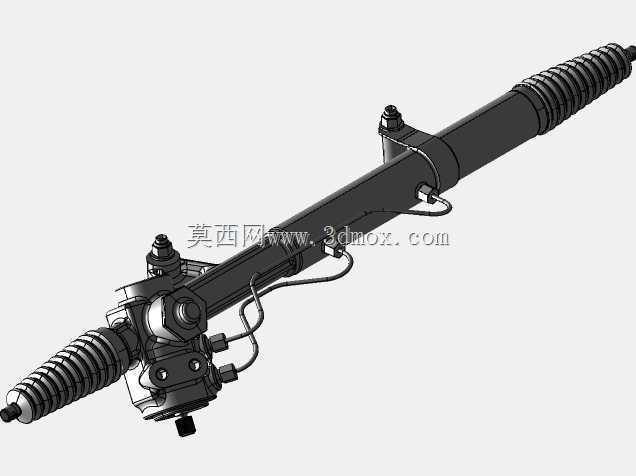

  从功能特性层面拆解,这套齿条总成采用齿轮齿条啮合的传动结构,输入端连接转向管柱下十字轴,将驾驶员的转向力矩通过齿轮旋转转化为齿条的横向直线位移,两端通过拉杆球头连接转向节,带动车轮完成偏转。不同于承载式车身常用的短行程齿条,适配非承载车架的齿条总成长度更长,齿条行程匹配大转角转向需求,能够满足越野场景下更小转弯半径的使用要求;齿条壳体采用铸铝与钢制衬套结合的结构,既保证壳体的结构强度,应对非铺装路面传递的冲击载荷,又能控制总成整体重量,避免前桥载荷过度集中。

  设计过程中首先要锁定的是安装边界尺寸,这套总成的三个安装固定点分别对应车架纵梁下侧的安装支座,安装孔位的同轴度公差控制在0.1mm以内,避免装配后出现齿条卡滞、传动阻力过大的问题。齿条的中心距与前桥轮距参数匹配,齿条轴线与前桥主销轴线的夹角经过反复校核,保证转向过程中内外轮的转角关系符合阿克曼几何特性,减少轮胎异常磨损。输入端的花键参数与转向管柱的输出端完全匹配,花键的配合公差选用过渡配合,既保证传动过程无旷量,又能在发生正面碰撞时实现设计要求的溃缩行程,满足整车碰撞安全的相关要求。

  从结构细节来看,齿条表面做了高频淬火处理,硬度达到HRC58-62,保证与齿轮啮合过程中的耐磨性能,啮合间隙通过壳体内部的压块弹簧自动补偿,长期使用后不会出现转向旷量增大的问题。两端的防尘罩采用耐油橡胶材质,卡箍选用不锈钢材质,能够阻挡泥水、沙尘进入齿条啮合区域,适配复杂路况下的使用环境;转向拉杆的长度可调,装配时可以通过调整拉杆长度来校准前轮前束参数,调整范围覆盖±15mm,满足不同悬架高度设定下的四轮定位需求。

  实际装车验证阶段,这套齿条总成需要完成多轮台架耐久测试,包括齿条全行程往复疲劳测试、输入端冲击载荷测试、高低温环境下的传动阻力测试,确保在-40℃到80℃的环境温度范围内都能保持顺畅的传动性能,不会出现低温卡滞、高温润滑脂失效的问题。同时还要结合车架的整体刚度特性,匹配转向助力的标定参数,让转向力度在低速泊车时足够轻盈,高速行驶时保持适当的阻尼感,兼顾操控便利性与行驶稳定性。在与车架的装配流程中,三个固定点的螺栓拧紧力矩有明确的分级要求,靠近输入端的主固定点力矩更大,承担主要的载荷传递,两端的辅助固定点主要起到限位、防止壳体旋转的作用,装配时需要按照对角线顺序拧紧,避免壳体产生装配应力,导致齿条运动过程中出现偏磨。

  不同于通用型转向齿条,这套针对C3管状车架开发的总成,在壳体外形上做了多处避让设计,针对车架横梁的凸起结构、制动管路的走向预留了足够的间隙,不需要额外改动车架结构就能直接装配,大幅减少了整车开发阶段的底盘适配工作量。齿条的行程参数经过多轮运动仿真校核,在最大转向角度时,齿条不会触及壳体两端的限位块,同时转向拉杆与悬架下摆臂、减震器弹簧的最小间隙保持在10mm以上,即使在悬架极限压缩、拉伸的工况下也不会发生部件碰撞。润滑方面采用长效润滑脂填充,壳体内部的密封结构能够保证润滑脂不会泄漏,全生命周期内不需要额外补充润滑,降低后期维护成本。
