食品级自动称重上料搅拌混合装置

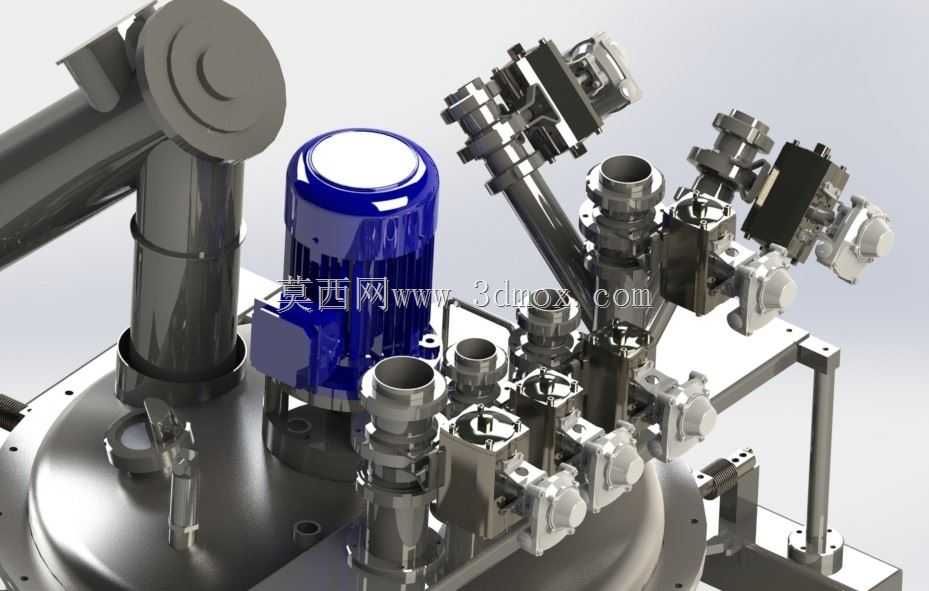

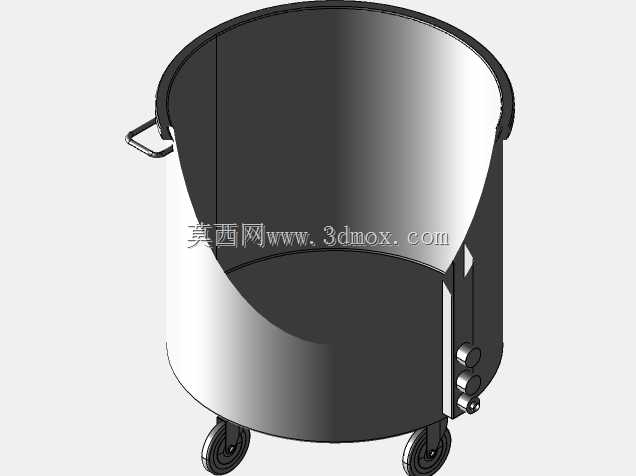

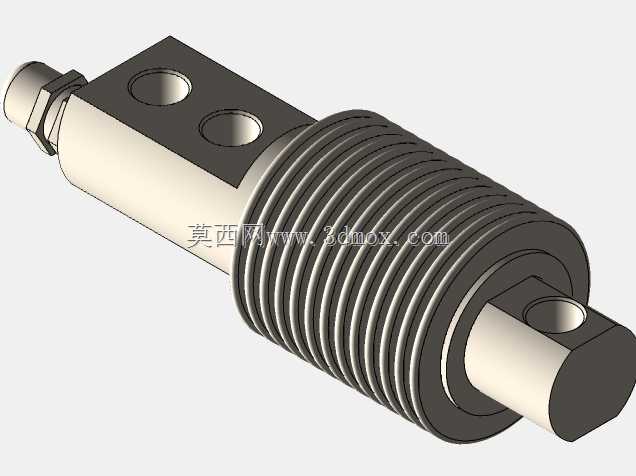

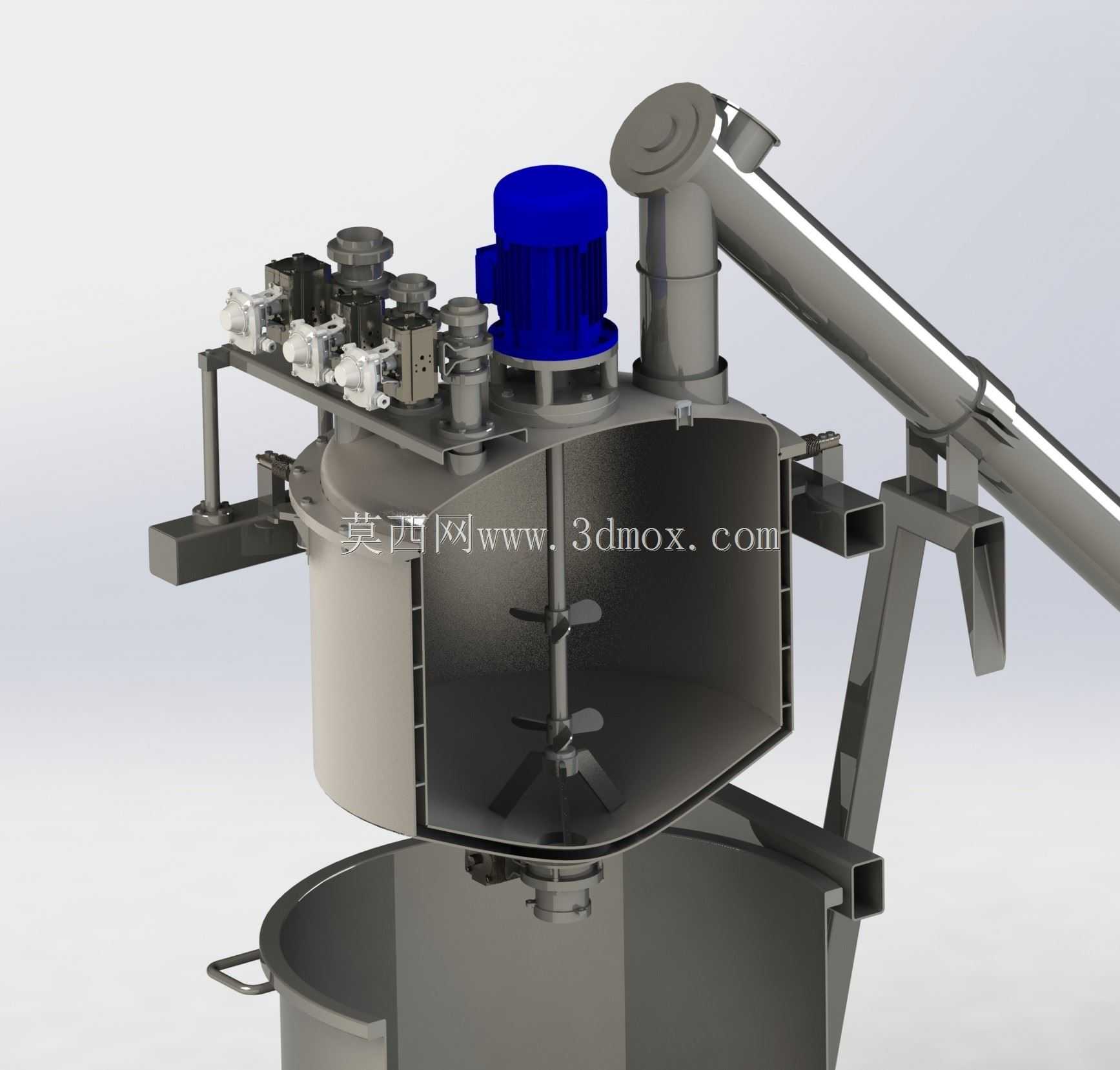

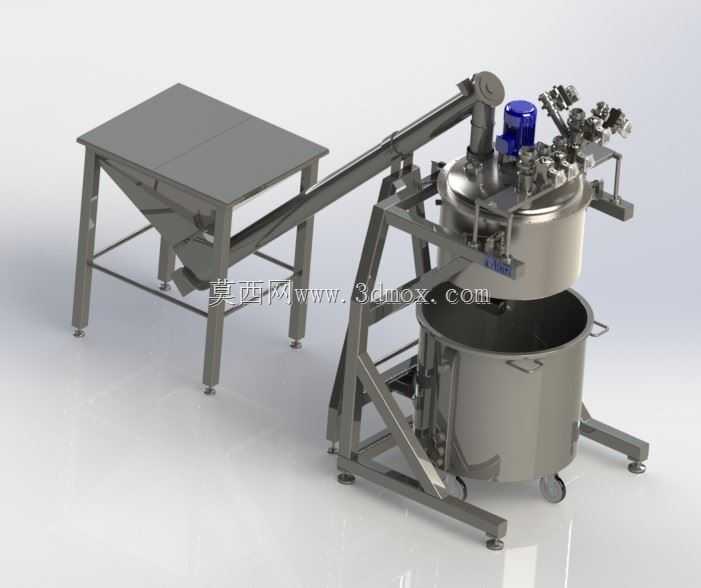

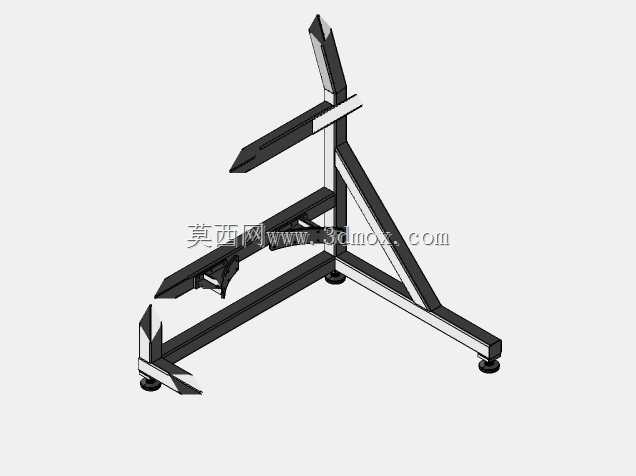

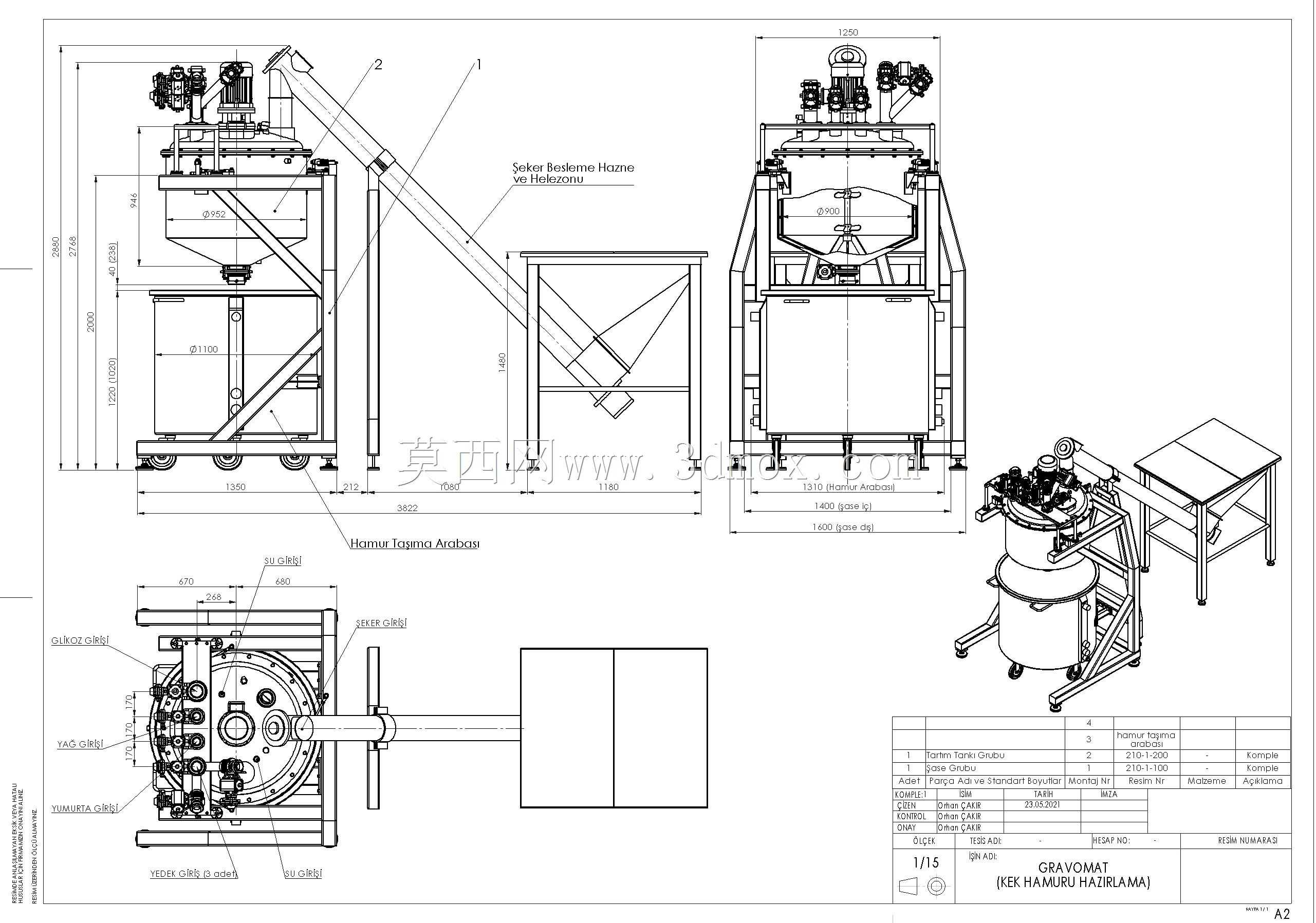

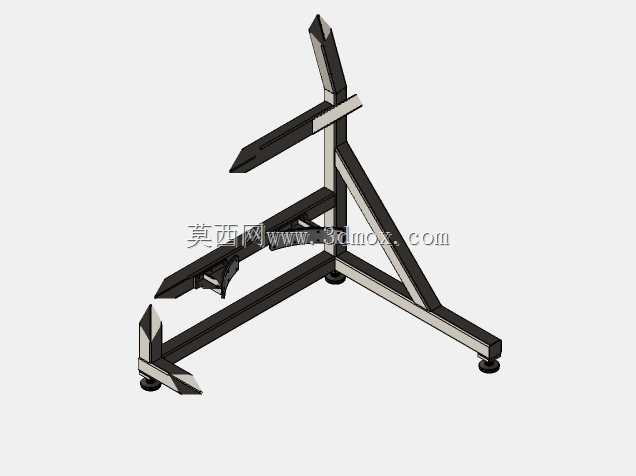

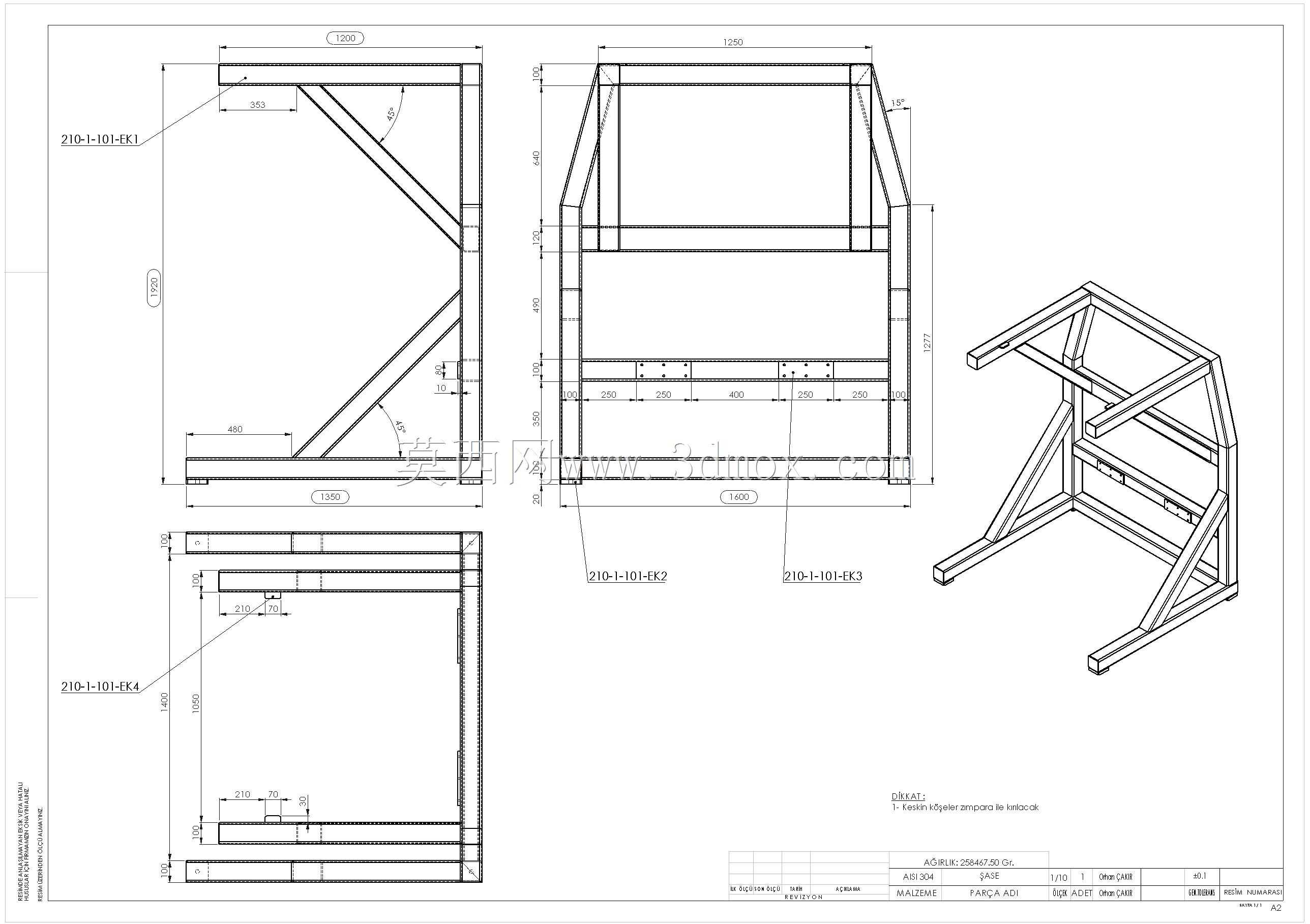

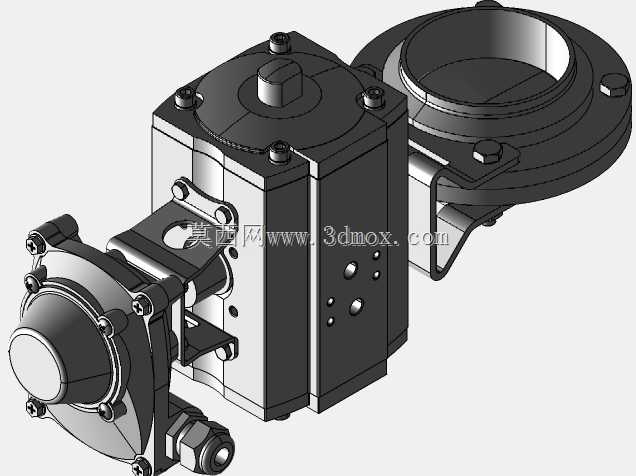

这套装置主要面向烘焙原料、酱料、乳品及糊状食品的连续化生产场景，将粉体或颗粒辅料的暂存、精确称重、密闭输送与高速混合工序整合在同一工位，能在不借助人工中转的情况下完成配方料的定量投加，减少物料暴露在车间环境中的时间，也降低了操作人员反复攀爬投料台带来的安全隐患。左侧料斗采用锥斗收口结构，斗壁倾角大于物料安息角，内部可增设破拱装置以避免糖粉、面粉这类易吸潮粉料架桥，底部出料口直接对接倾斜式螺旋输送管，输送管全程封闭，既防止粉尘外溢，也能避免外界杂质落入料流。螺旋轴的转速与称重系统形成闭环联动，当罐体上的称重模块检测到累计投加量接近配方设定值时，输送电机会自动从快加料模式切换为点动补料模式，将单次配料的动态误差控制在工艺允许范围内，罐体顶部同时预留了液料接口，可同步接入水、蛋液、油脂等流体管路，通过阀门组按序注入。右侧混合主机采用罐体与搅拌桶分体的结构设计，上层罐体固定在焊接机架上，顶部集成搅拌驱动电机、观察视镜与多路加料阀，下层带脚轮的移动料桶可沿导轨推入工位，到位后通过定位结构与上层密封面对接，搅拌结束后能直接将整桶物料转运至下道成型或灌装工序，无需在罐内反复转料。机架主体采用型钢焊接成型，支腿处设置可调脚杯以补偿地面不平带来的安装偏差，螺旋输送机的倾斜角度经过重心核算，满载工况下整机不会出现倾翻风险，设备周边预留了足够的操作与维护空间，罐体顶部的执行机构距离地面高度符合常规车间检修要求，无需额外搭建超高操作平台。整套结构在建模时完整还原了管路走线、电机安装位、料桶锁紧机构及传感器连接点，可直接用于设备方案评审、干涉检查与生产出图参考。
