振动给料机核心承料转盘结构设计

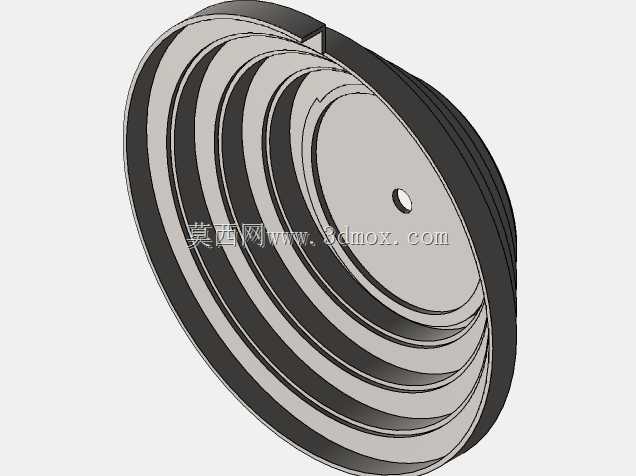

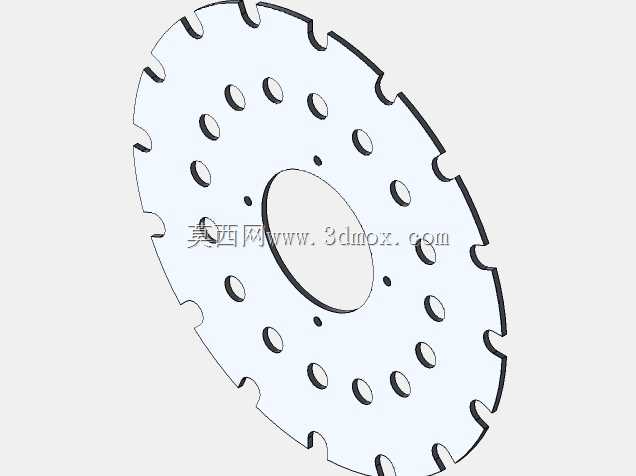

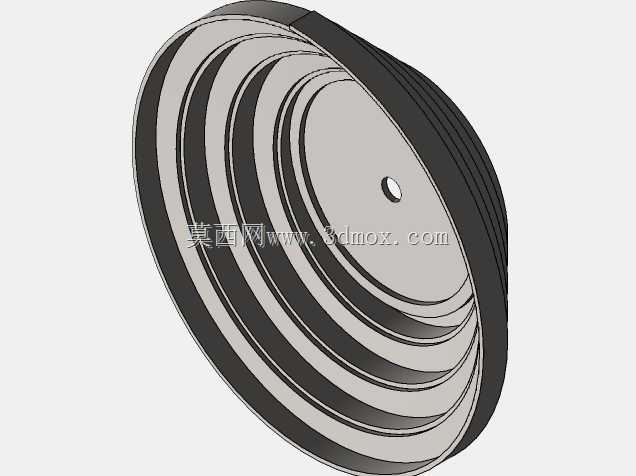

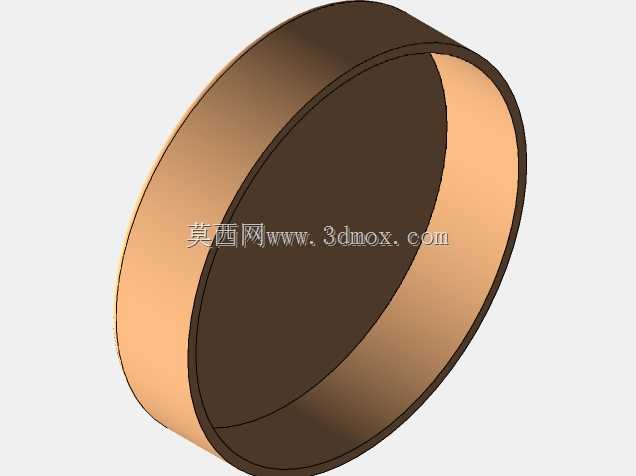

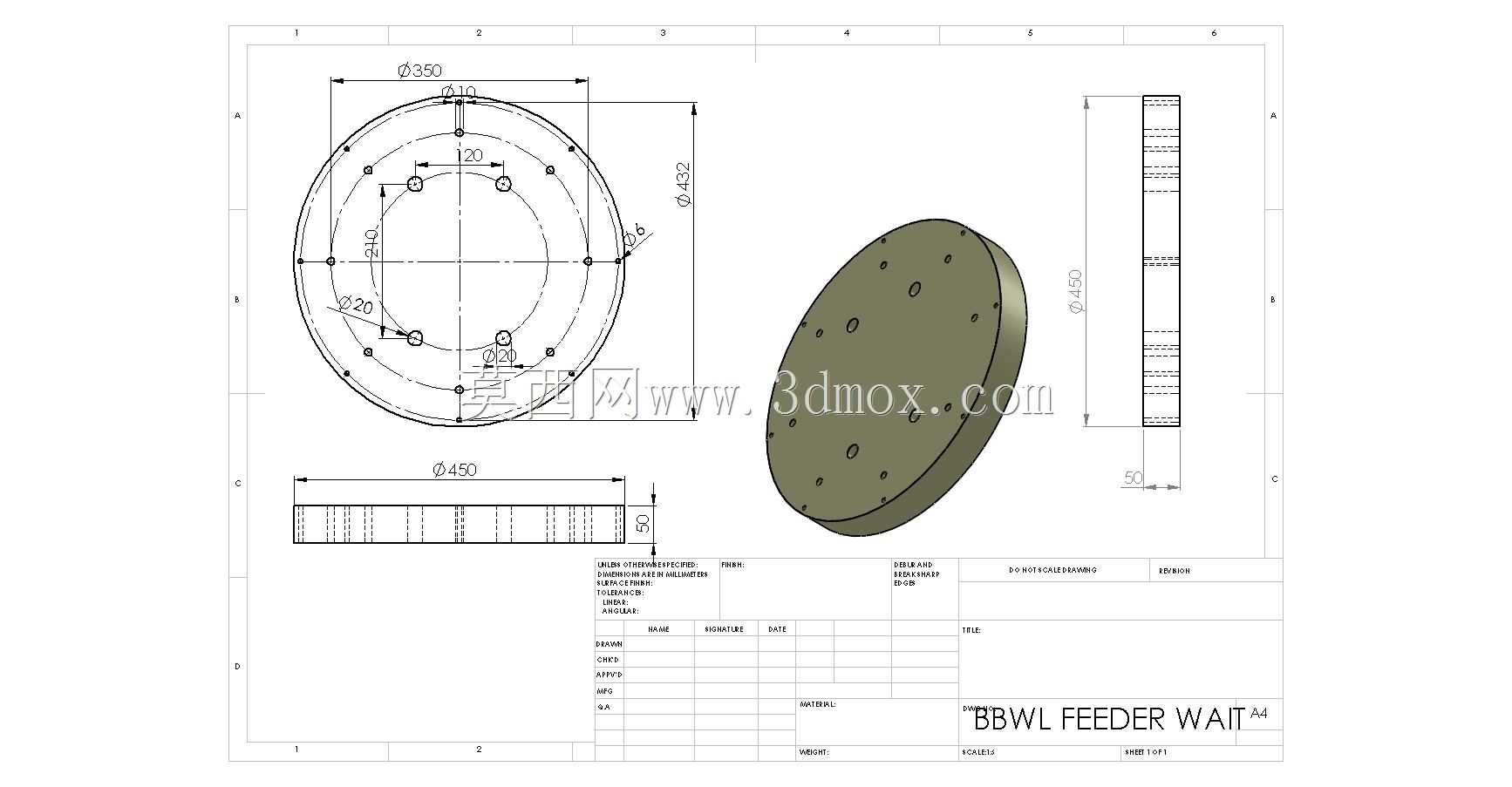

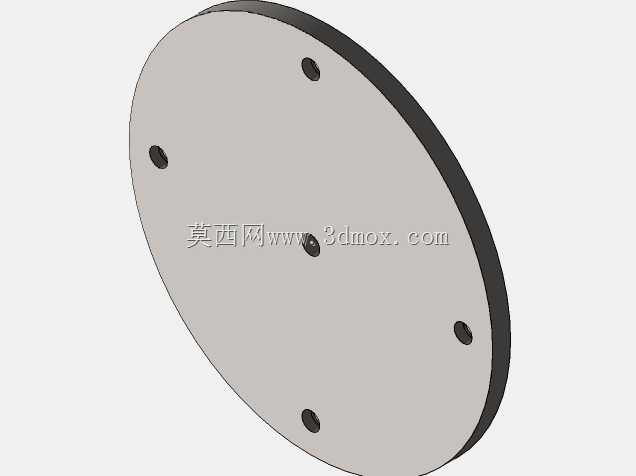

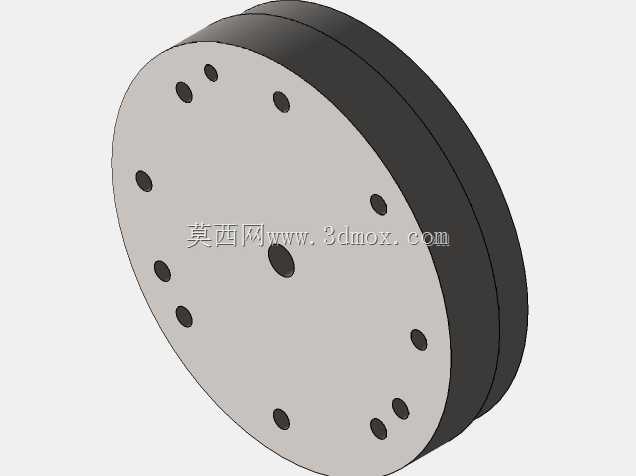

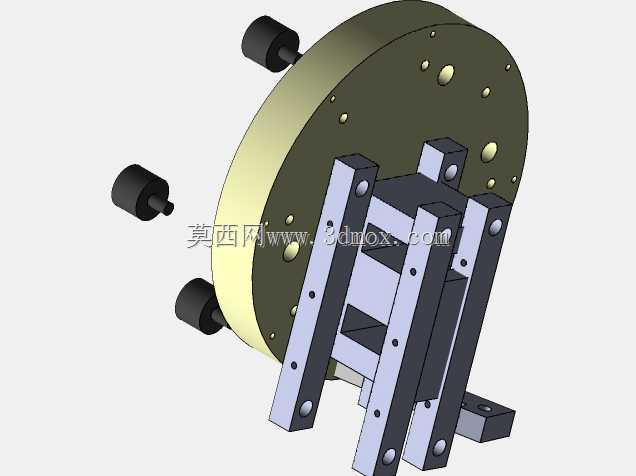

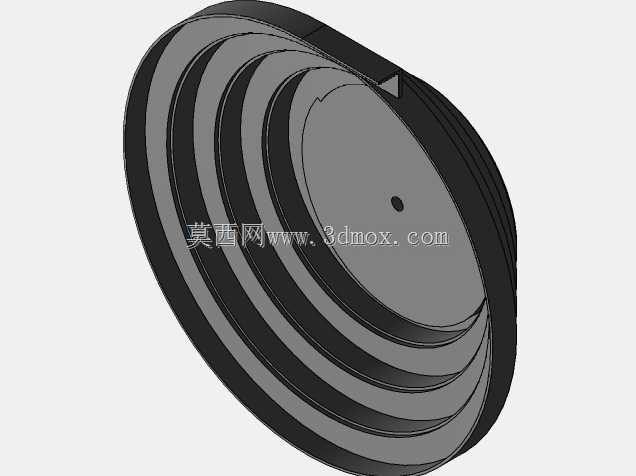

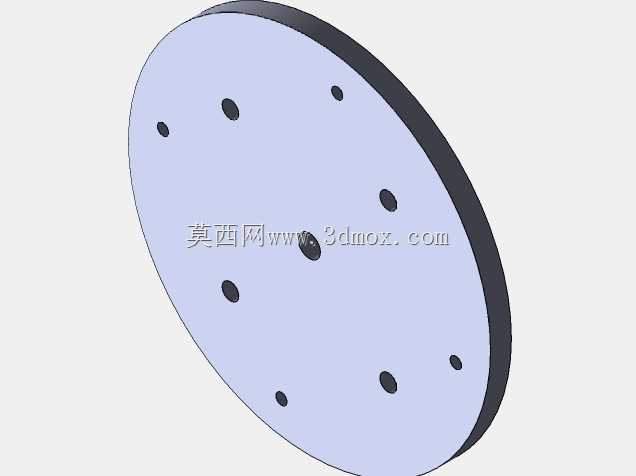

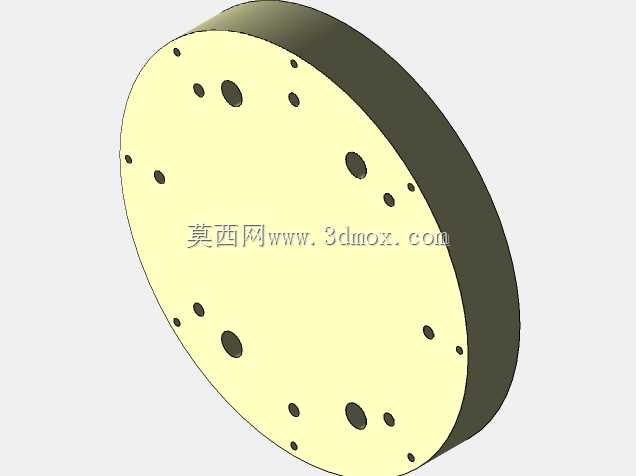

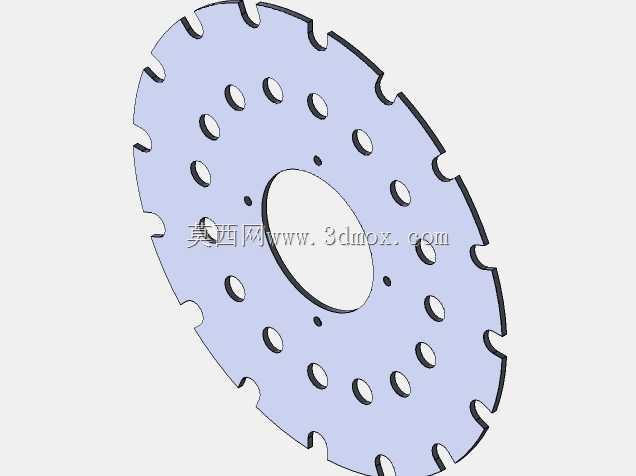

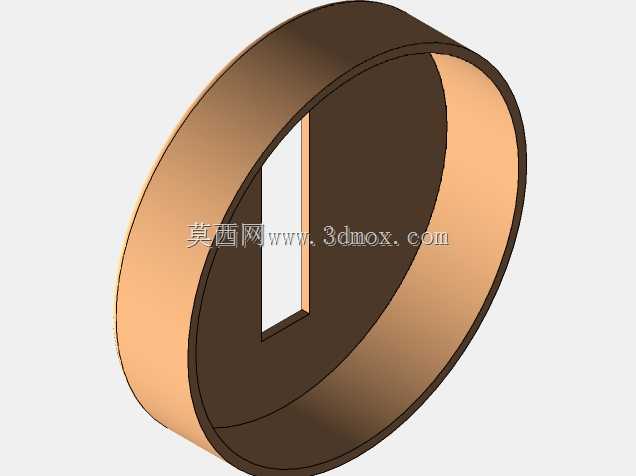

这款振动给料机的核心承料转盘，是自动化送料系统中直接承接待排序工件、配合振动盘本体完成工件定向输送的关键承载部件，广泛应用于电子元器件组装、小五金件加工、紧固件分选、医药包装、塑胶件生产等需要连续有序供料的生产场景，能够替代人工完成零散工件的姿态调整与定向输送，大幅提升流水线的供料效率与一致性，避免人工送料带来的效率波动、工件磕碰损伤与错漏问题。在实际生产应用中，该转盘安装于振动给料设备的顶部振动基座上，随基座产生高频微幅的扭转振动，依靠盘面的摩擦力与结构导向，让放置在盘面上的零散工件沿着预设的螺旋轨道逐步爬升，在移动过程中通过配套的筛选结构剔除姿态不符合要求的工件，让符合定向要求的工件平稳进入后续的送料轨道，精准输送至装配、加工或检测工位。从设计思路来看，这款承料转盘采用了圆盘式的整体结构，整体盘面做了均匀的厚度设计，保证振动传递的一致性，避免因盘面质量分布不均导致振动轨迹偏移，影响工件的排序效率；盘面上预设的多组安装孔位，既可以通过紧固件与下方的振动基座实现可靠连接，保证振动传递过程中无松动、无偏移，也预留了安装导向挡块、筛选轨、分料机构的安装位置，能够根据不同尺寸、不同形状的工件送料需求灵活加装配套附件，适配M3到M12规格的紧固件、小型电子接插件、塑胶卡扣、冲压小零件等多种类型工件的送料需求。从外形尺寸与安装边界来看，该转盘最大外径为350mm，盘面主体有效工作直径为310mm，整体厚度为50mm，底部连接定位的止口直径为450mm，安装孔位沿直径220mm与直径240mm的分度圆均匀分布，能够适配主流规格的振动给料机基座安装尺寸，安装时只需保证转盘与基座的同轴度误差控制在0.1mm以内，即可保证振动过程中盘面各点的振幅一致，避免出现工件卡滞、排序紊乱的问题；盘面边缘做了小角度的倒角处理，既可以避免工件在振动爬升过程中被锐边磕碰划伤，也能减少工件与盘面边缘的卡滞概率，提升送料过程的顺畅度。盘面采用了平整的加工面设计，表面粗糙度控制在合理范围，既保证足够的摩擦力带动工件随振动移动，又不会因摩擦力过大导致工件磨损或卡滞，整体结构兼顾了安装适配性、使用可靠性与场景通用性，能够满足多数中小型工件自动化送料的使用需求。
