微型涡喷喷气发动机剖面结构展示

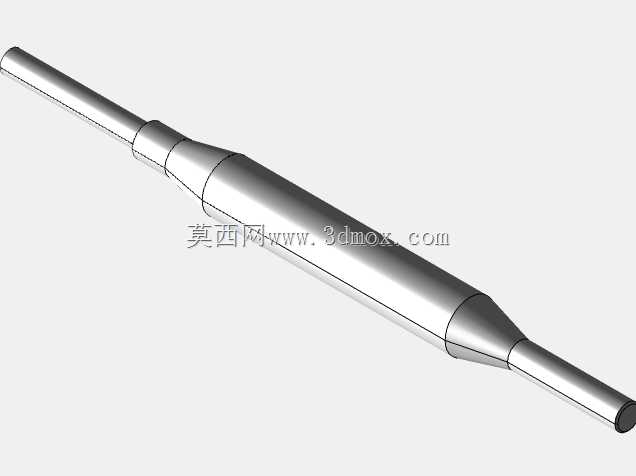

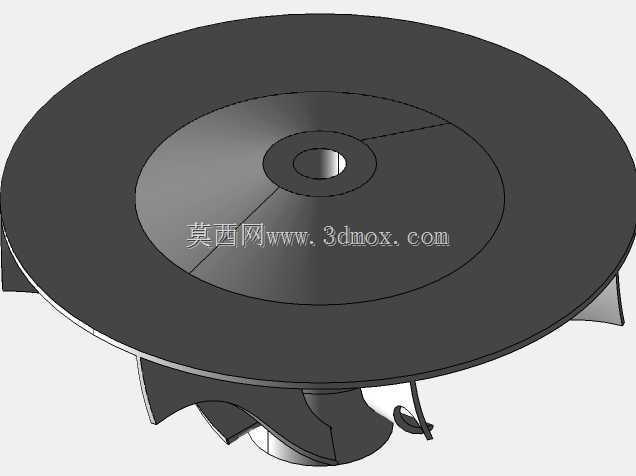

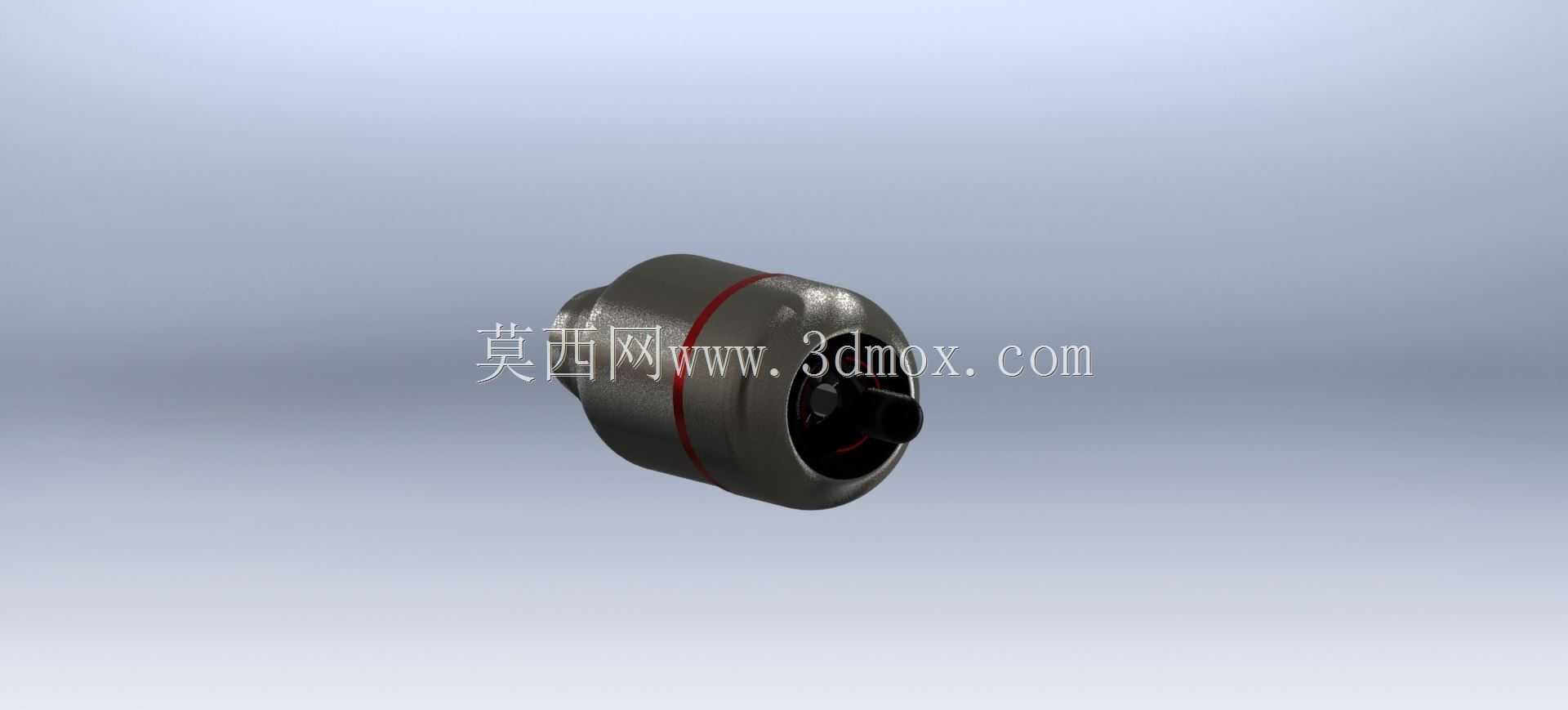

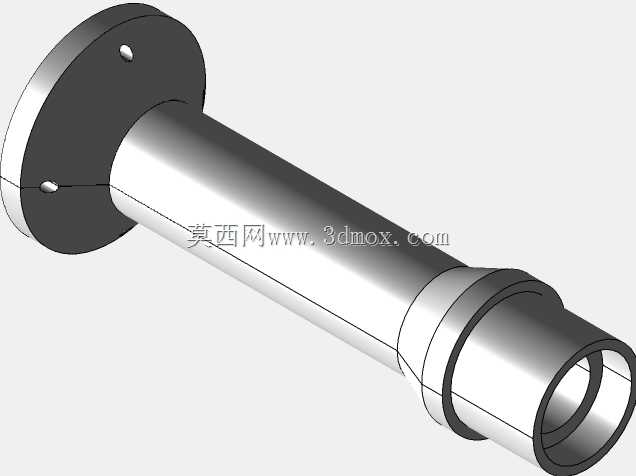

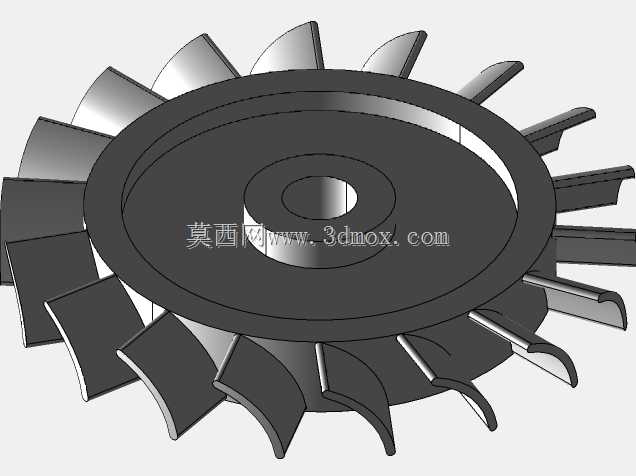

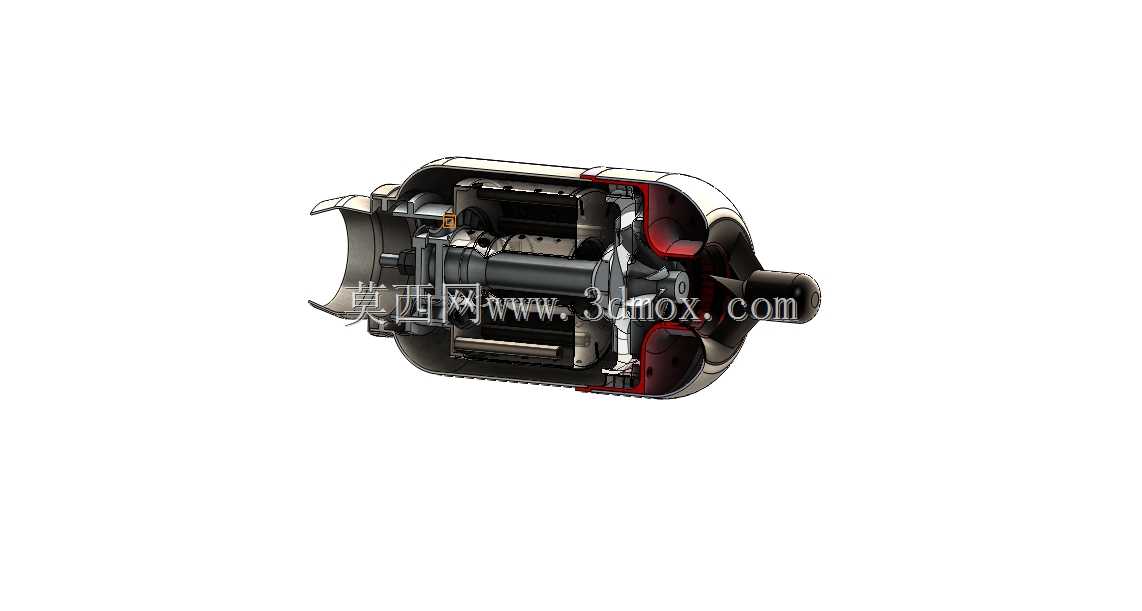

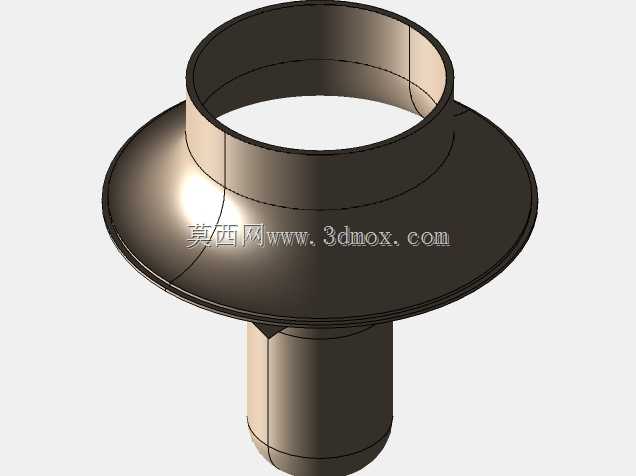

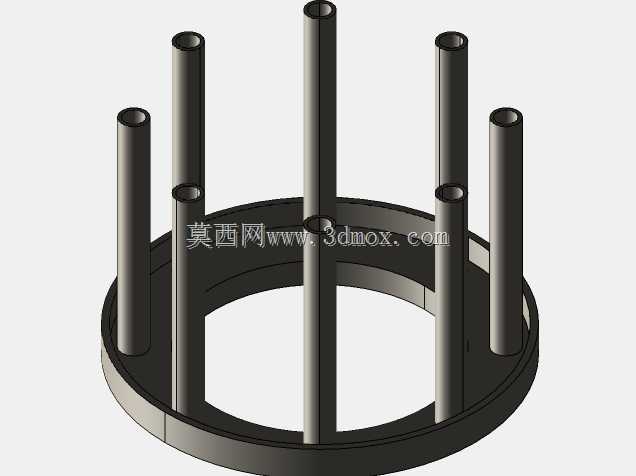

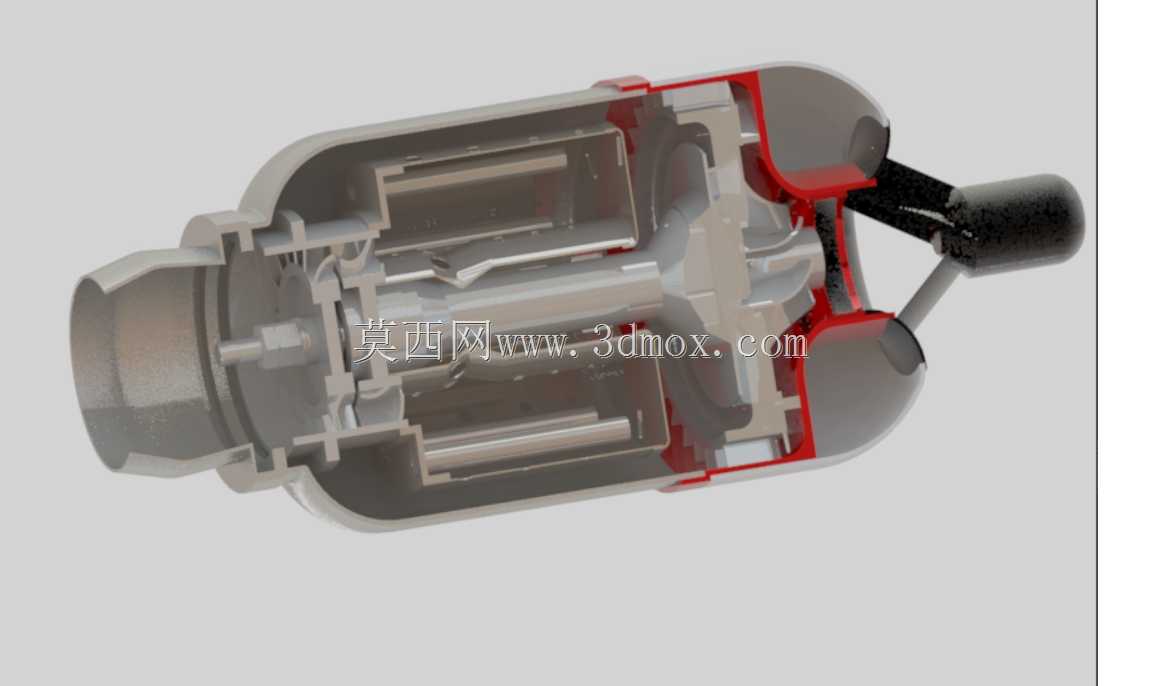

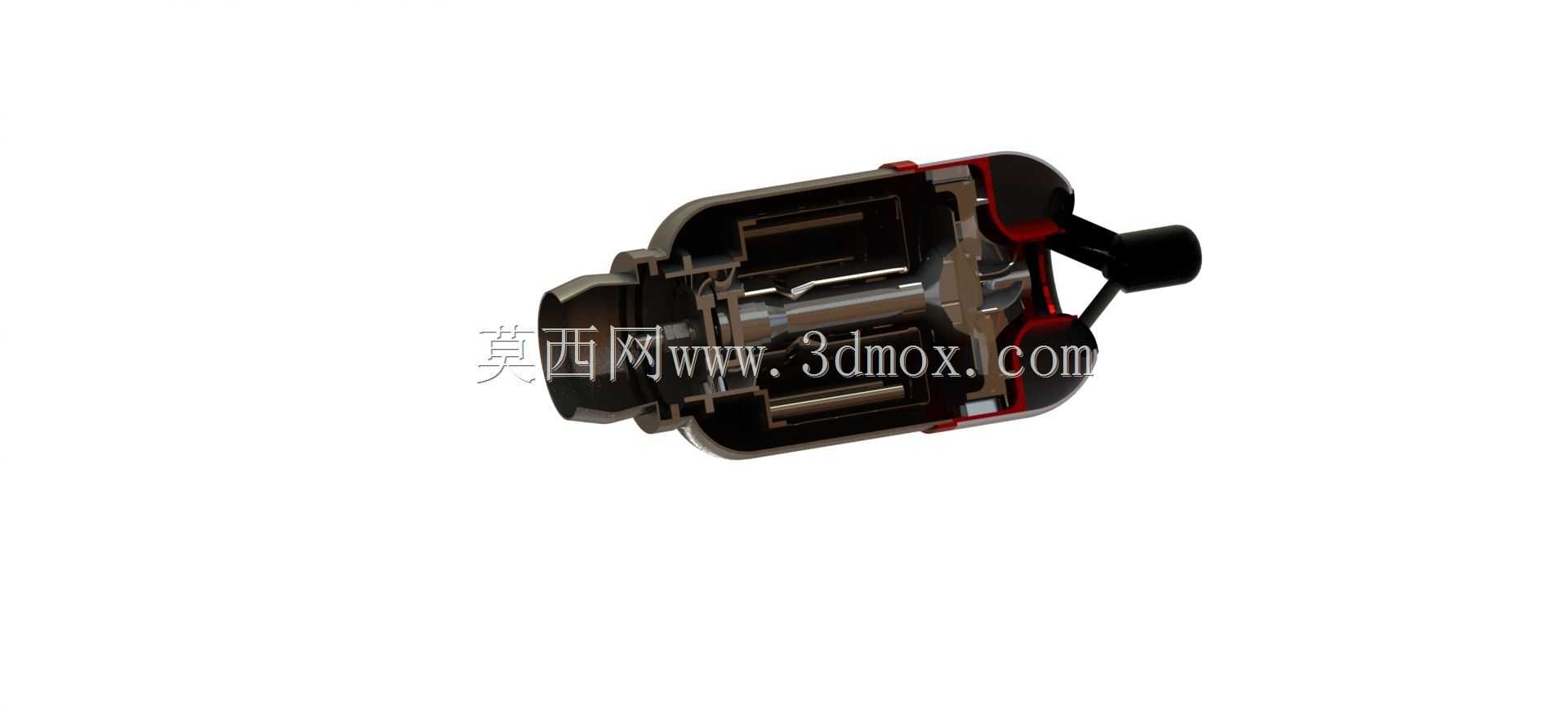

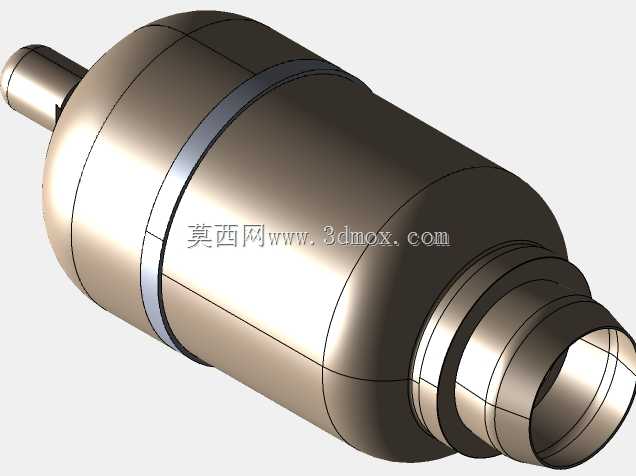

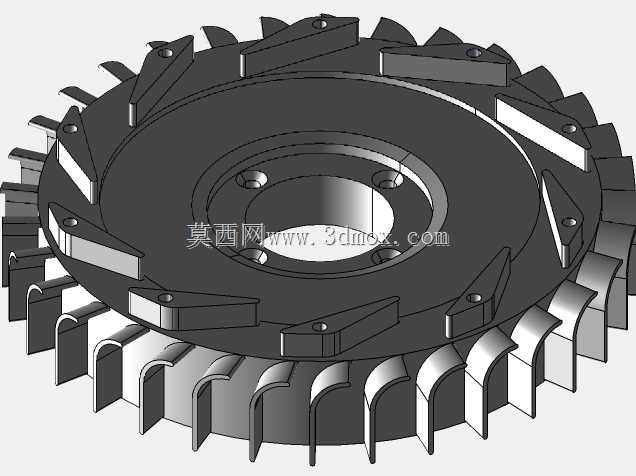

这款喷气发动机结构模型完整还原了微型涡喷动力单元的内部构造，可直观呈现各核心部件的装配关系与工作逻辑，在航空航天教学演示、航模动力研发、航空科普展陈等场景中具备较高的参考价值。作为小型航空动力装置，这类喷气发动机主要为轻型无人机、航模飞行器、小型试验飞行器提供推力输出，通过压气机段对进入进气道的空气进行多级压缩，高压空气进入燃烧室与燃油充分混合燃烧后，形成的高温高压燃气驱动涡轮段高速旋转，最终从尾喷口高速喷出产生反作用推力，整套循环可在极小的体积内实现较高的推重比输出。从设计思路来看，该模型采用半剖视的展示形式，将外壳做透明化处理，清晰呈现了从进气道、压气机叶轮、扩压段、燃烧室、涡轮导向器、涡轮转子到尾喷管的完整气路通道，内部红色标识的密封与支撑结构，还原了实际产品中高温区的隔热设计、转子系统的支撑定位逻辑，各部件的配合间隙、装配层级都按照真实产品的比例缩放呈现，可清晰观察到转子轴系的同轴度设计、燃烧室的燃油喷嘴布局、涡轮叶片的气动曲面造型。在外形尺寸与安装边界层面，这类微型喷气发动机整体采用圆柱型主体结构，前端进气口为等径圆形接口，可直接对接飞行器进气道整流罩，侧面预留的安装支架凸台可通过螺栓直接固定在飞行器机身承力结构上，尾喷口采用收敛型设计，安装时需预留足够的高温散热空间，避免尾流高温灼烧机身结构，整体径向尺寸紧凑，轴向长度适配轻型飞行器的机身内部安装空间，侧面的附属管路接口可对接燃油供给、润滑、电控系统的外接管线，安装定位点的布局充分考虑了飞行器重心配平需求，可降低动力单元安装后的整机配重调整难度。模型中呈现的内部流道设计，可帮助研发人员直观验证气流在各段的流动路径，排查压气机喘振、燃烧室燃烧不均、涡轮效率损失等潜在设计问题，也可作为航空类专业教学的具象化教具，让学习者快速理解喷气发动机的工作原理与结构组成。
