可拆卸抽芯式平板金属板铰链结构

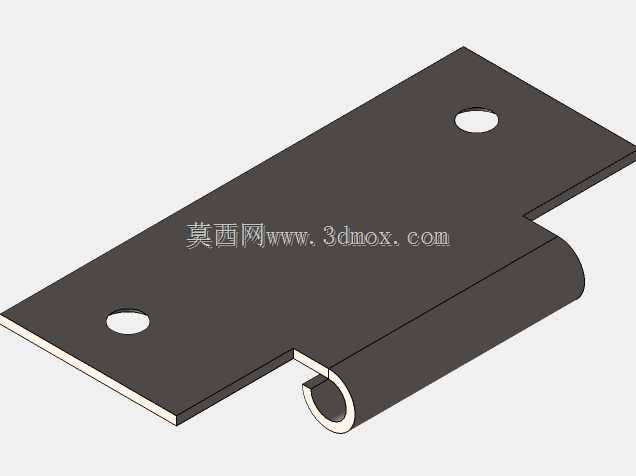

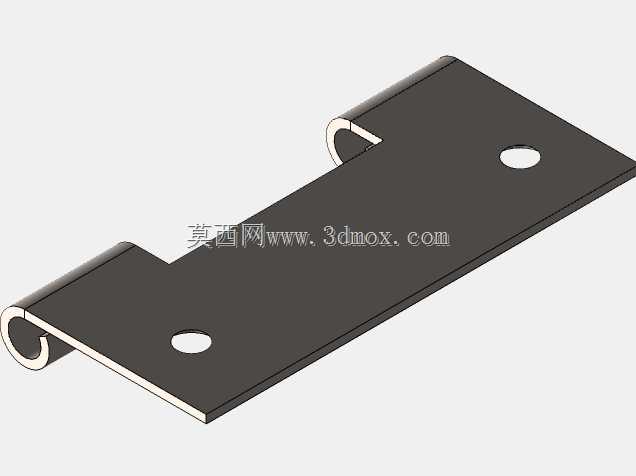

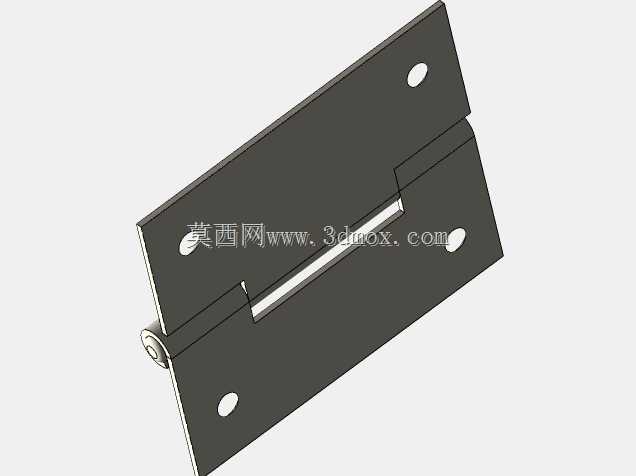

这类抽芯式平板金属铰链，在各类工业设备防护门、机柜仓门、小型钣金箱体翻盖结构中应用十分广泛，和普通一体冲压合页不同，它采用独立销轴贯穿两片页板的结构，在设备后期维护、门板快速拆装场景下，无需完全拧下全部安装螺丝，只要抽出销轴就能分离门板和安装基座，大幅降低现场运维的拆装工作量。从结构设计逻辑来看，两片页板均采用等厚钣金裁切成型，每页板上对称布置两个沉头安装孔，安装时螺丝可以完全沉入孔内，不会突出页板表面，避免门板开合过程中螺丝和门框、相邻结构产生刮擦干涉，同时沉孔的定位设计也能保证安装时螺丝的垂直度，减少长期开合震动带来的螺丝松动风险。页板的转轴孔采用同轴度公差管控，销轴穿入后和孔壁保持合理的间隙配合，既不会因为间隙过大导致门板开合晃动、下垂错位，也不会因为间隙过小出现转动卡滞、低温环境下抱死的问题，销轴端部做了铆边限位处理，正常使用状态下销轴不会从孔内滑出，需要拆分时只要用细杆从销轴另一端敲击就能顺利顶出，兼顾了使用可靠性和拆装便利性。在安装边界上，这类平板铰链的两个页板展开时处于同一平面，安装时需要分别在门板和门框对应位置预留和页板尺寸匹配的平整安装面，两个安装面的合缝间隙需要和销轴直径、页板厚度匹配，预留出足够的转动避让空间，避免门板闭合时页板边缘和安装面产生挤压摩擦。日常选型时要注意，这类钣金铰链适合用在受力均匀、载荷不大的平开门结构上，安装时要保证同一扇门上的多个铰链保持同轴，否则会出现开合阻力大、销轴异常磨损的问题，页板的平面度设计也能保证安装后和安装面完全贴合，不会出现局部翘曲导致的受力集中，延长整体使用寿命。
