系列化气动执行气缸结构设计

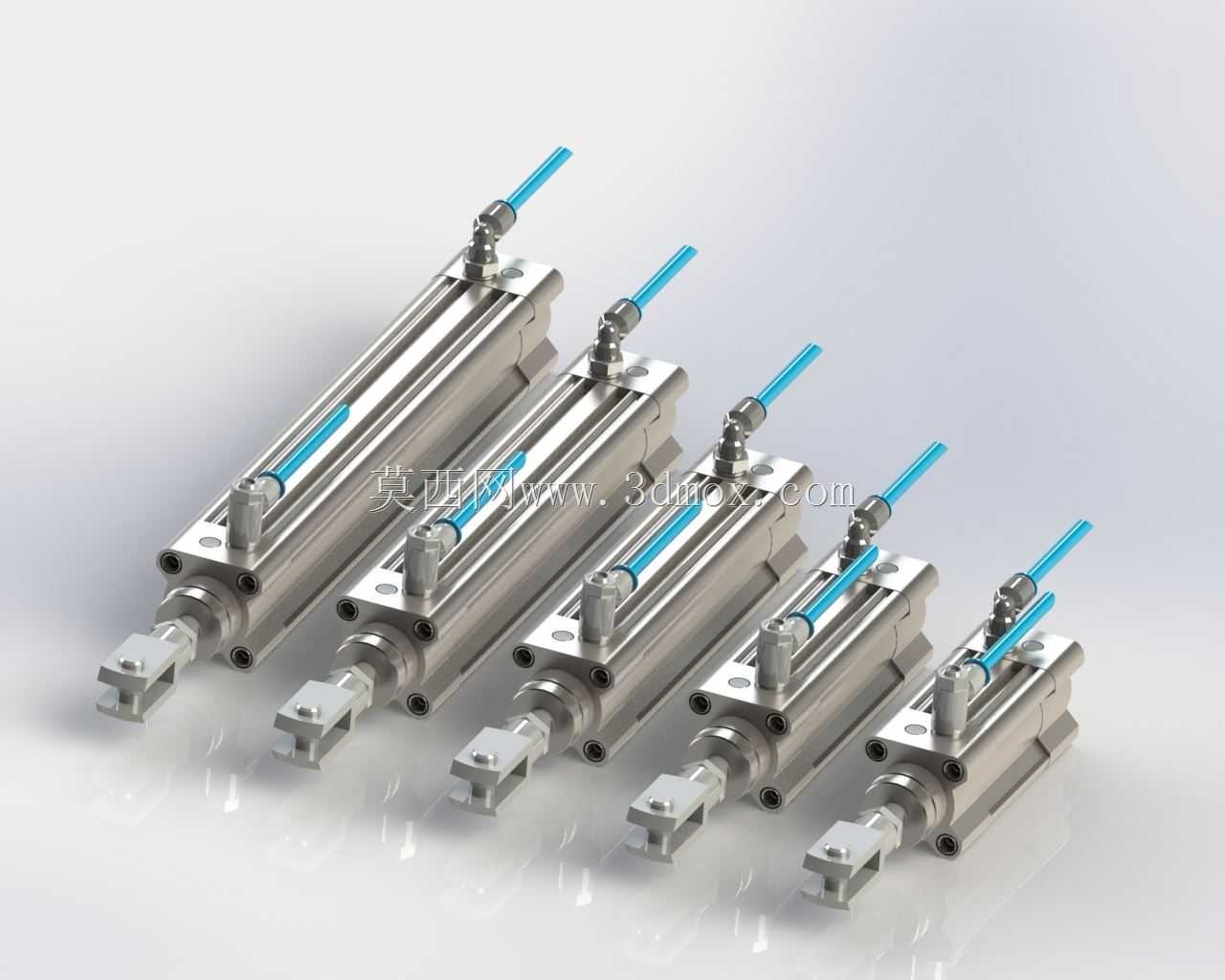

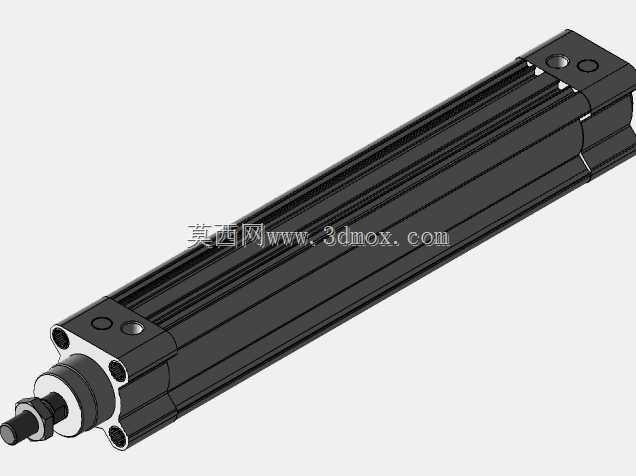

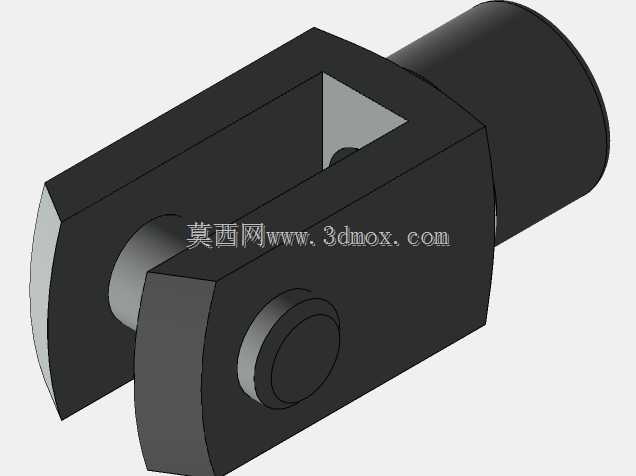

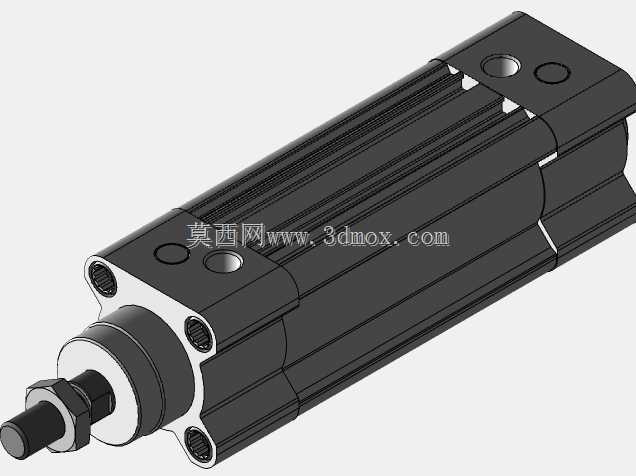

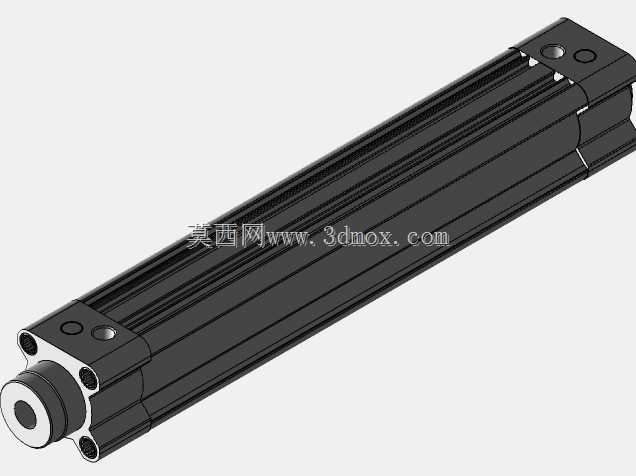

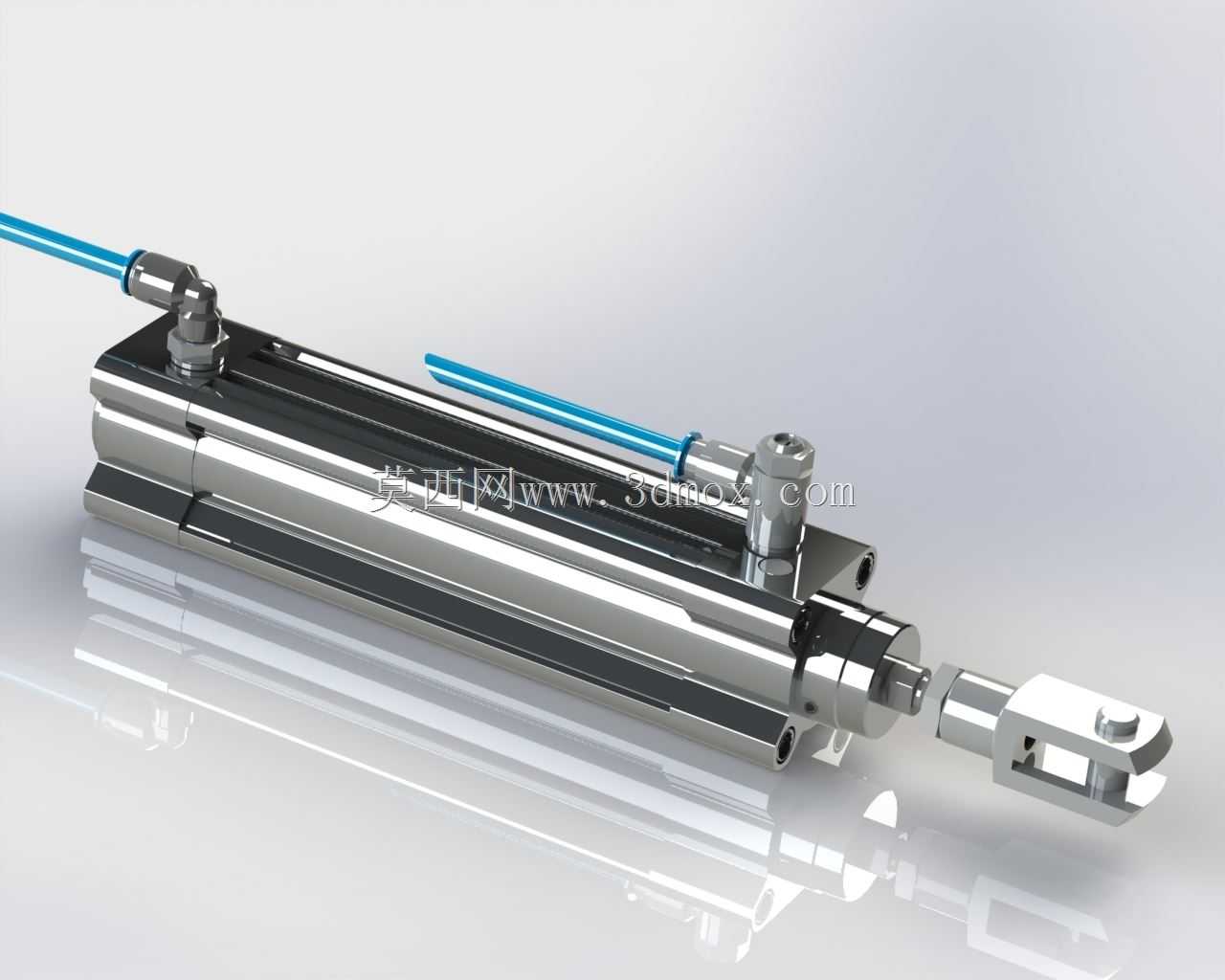

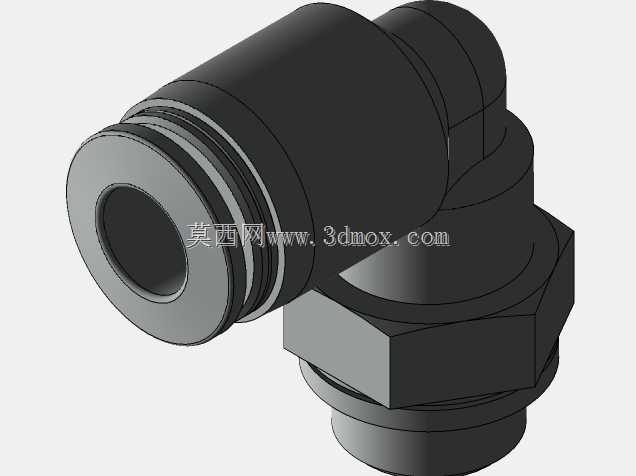

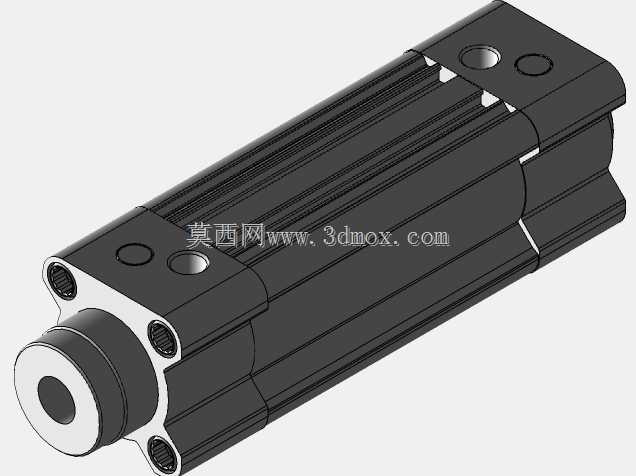

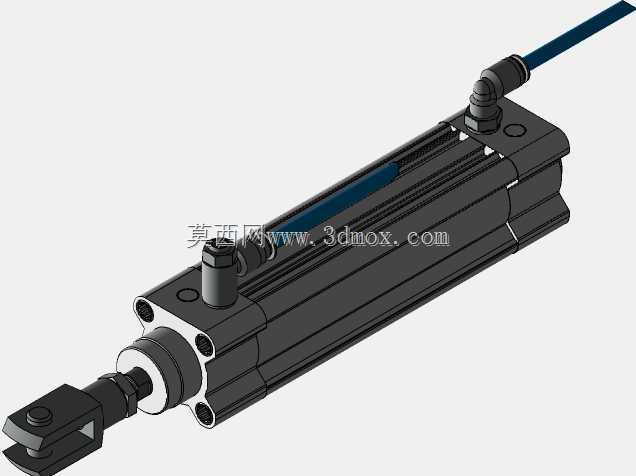

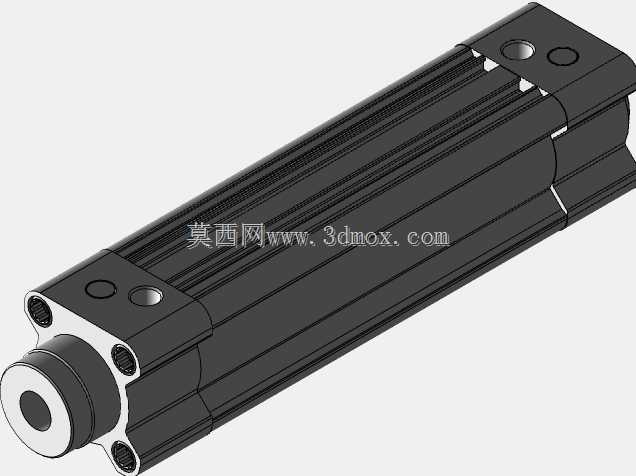

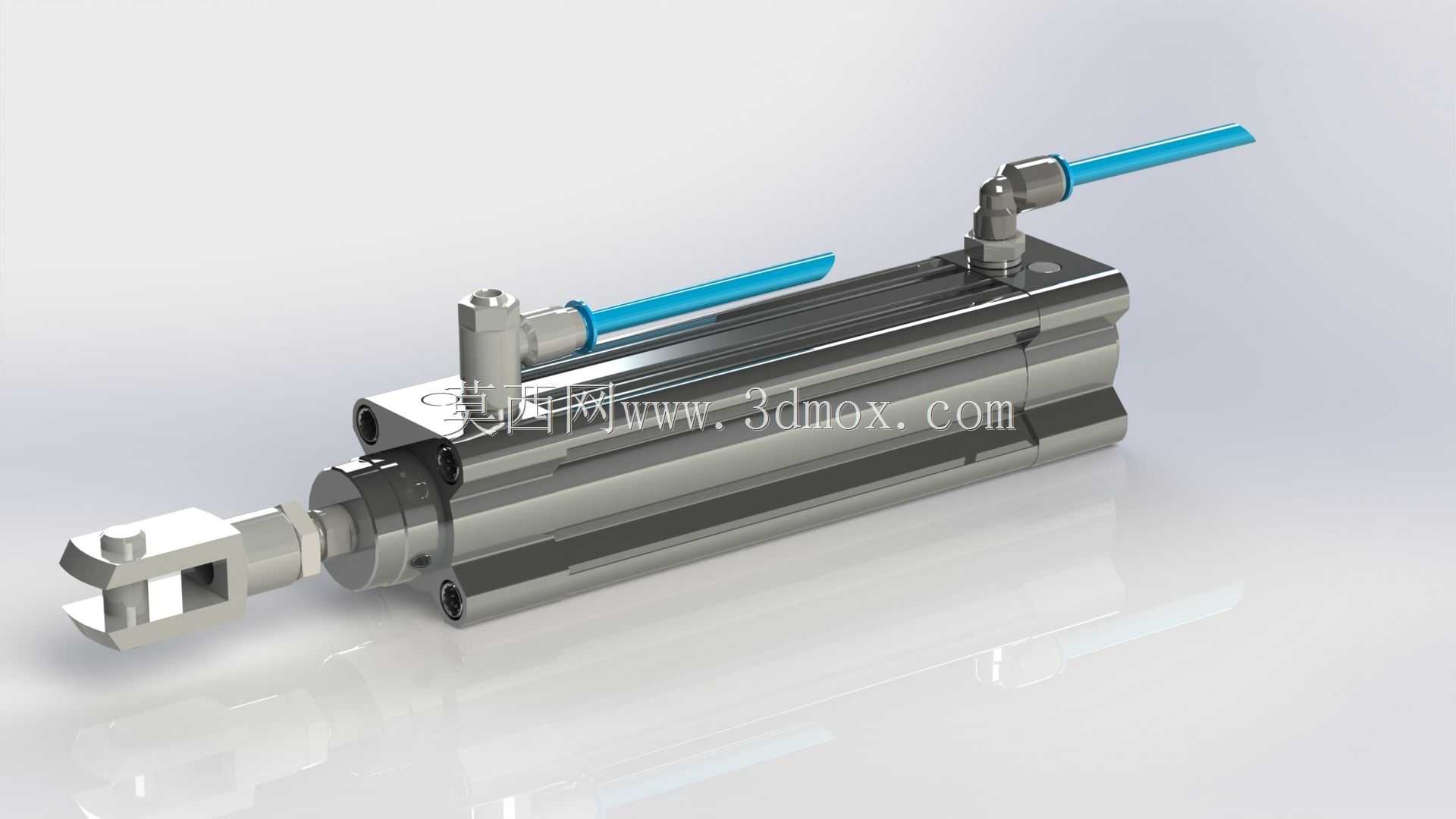

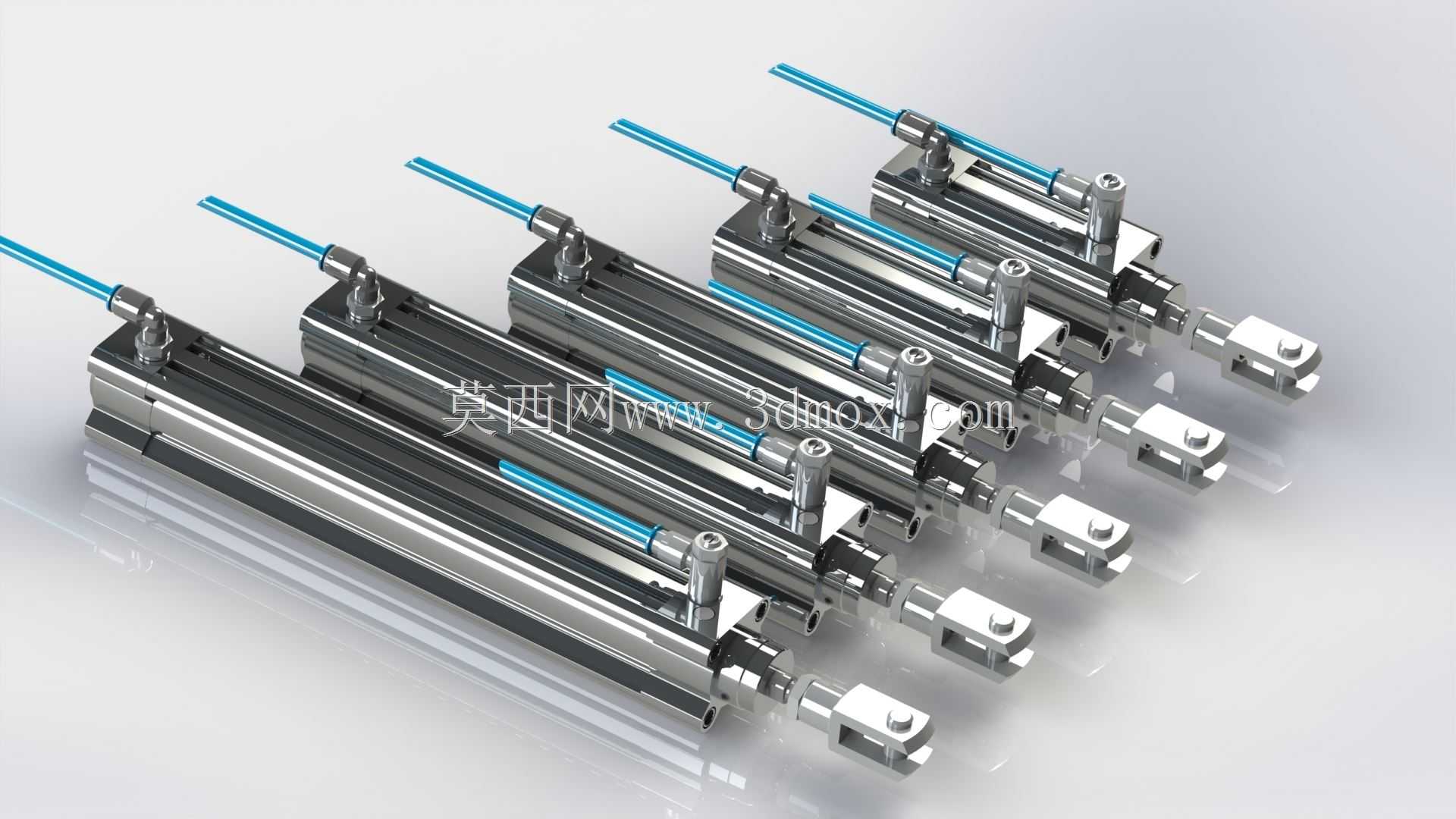

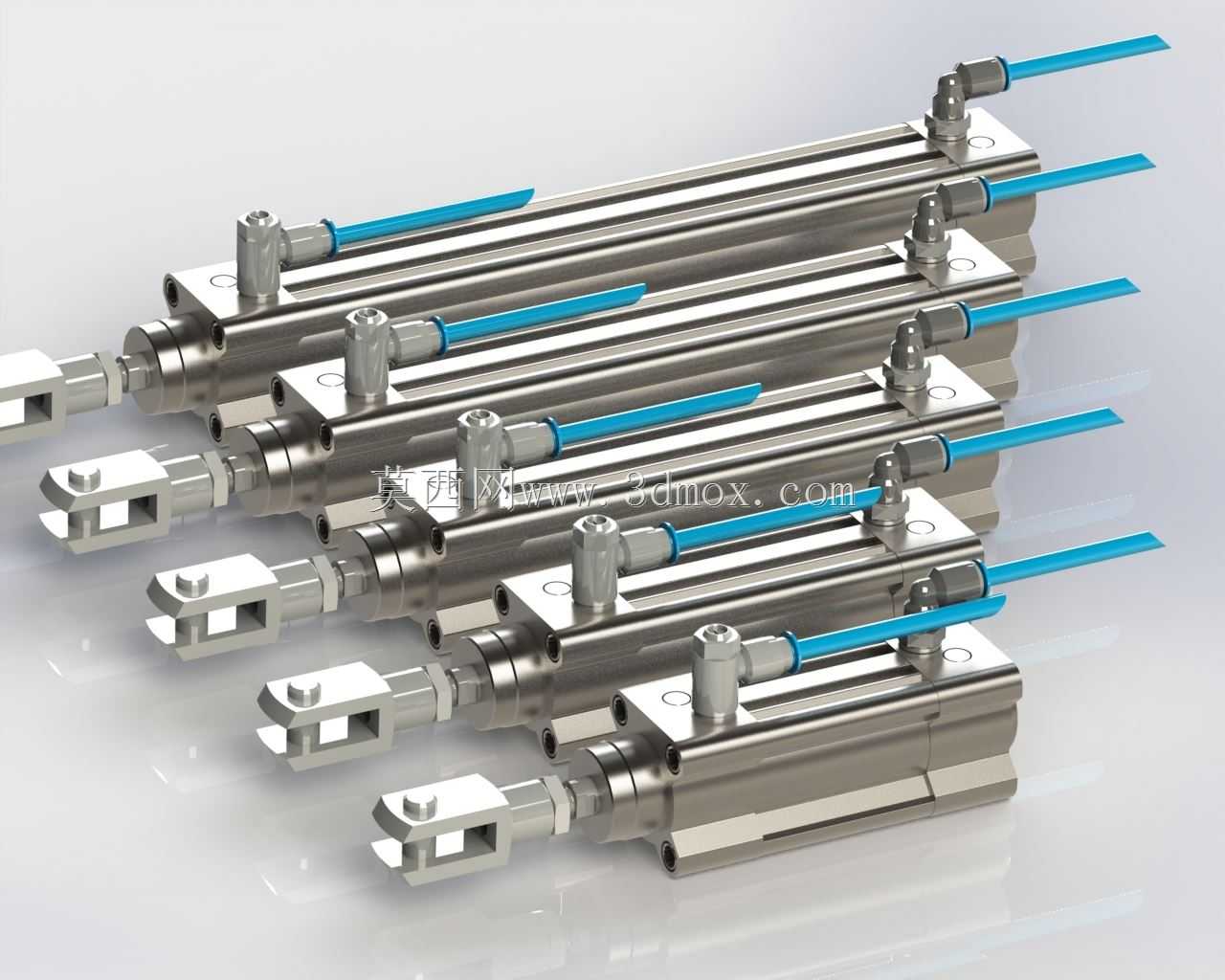

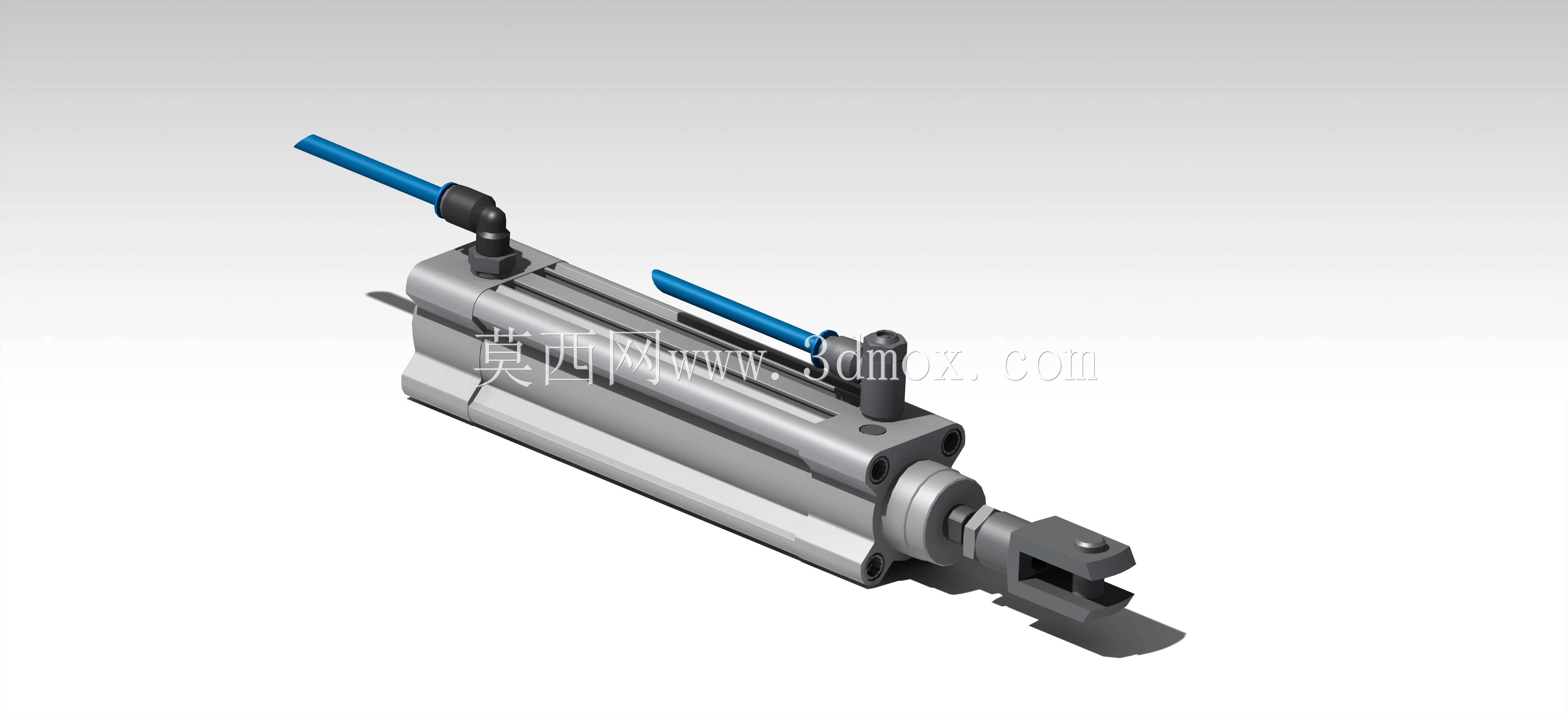

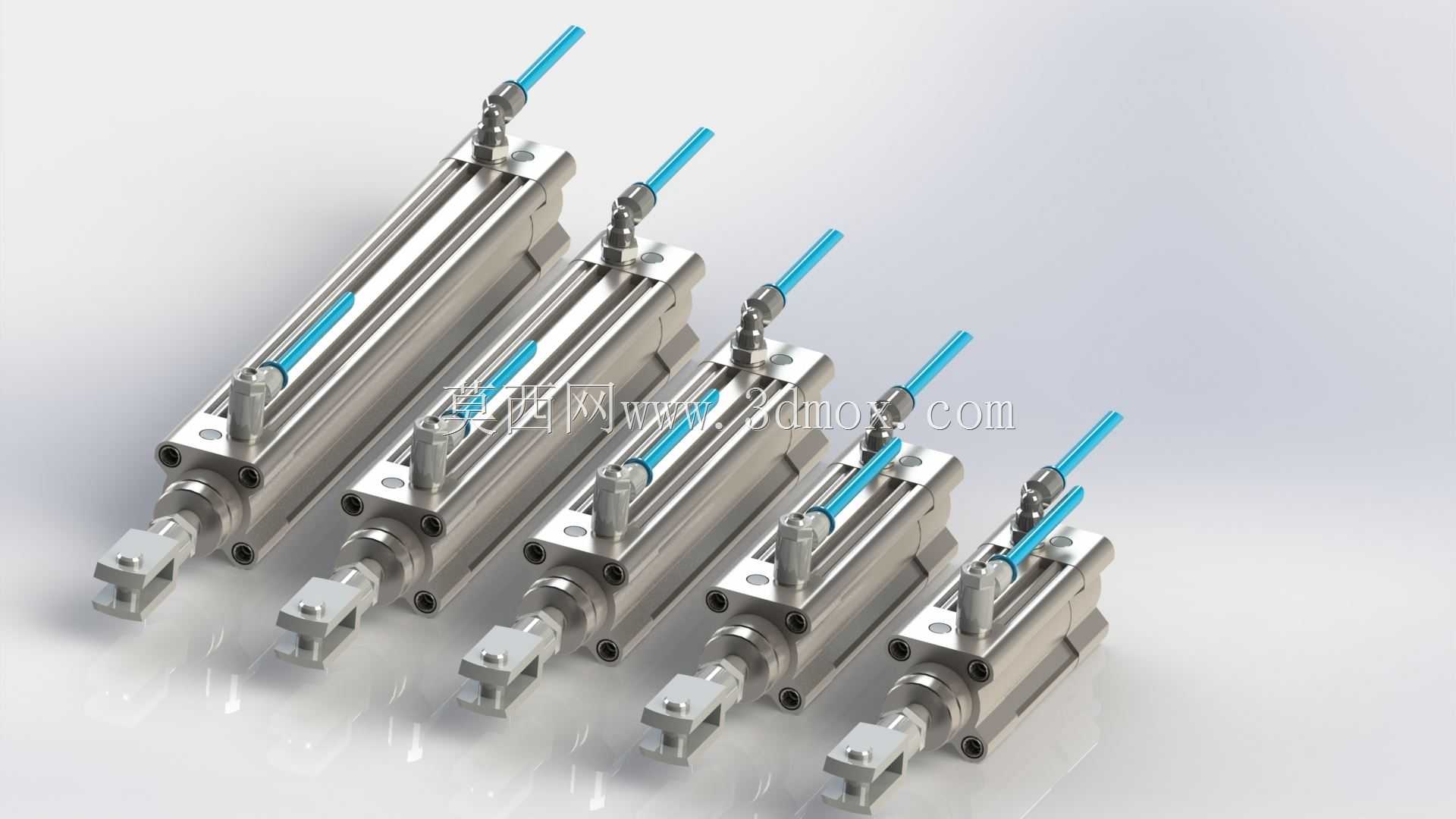

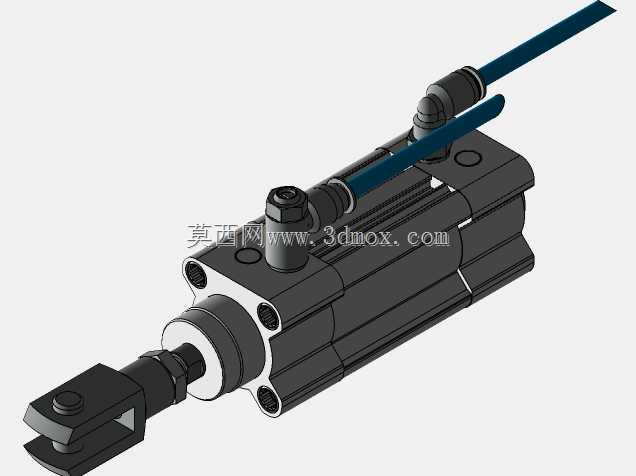

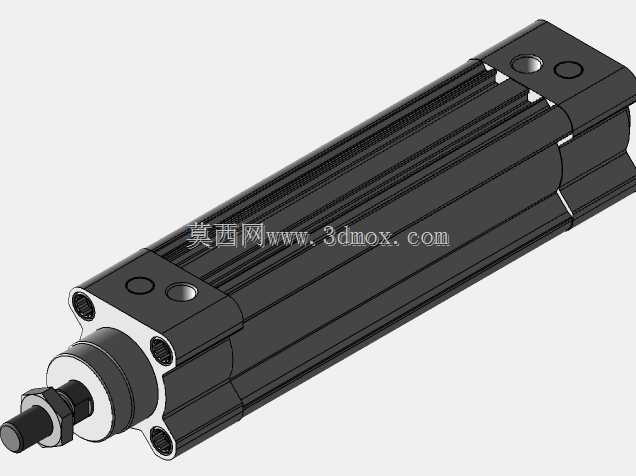

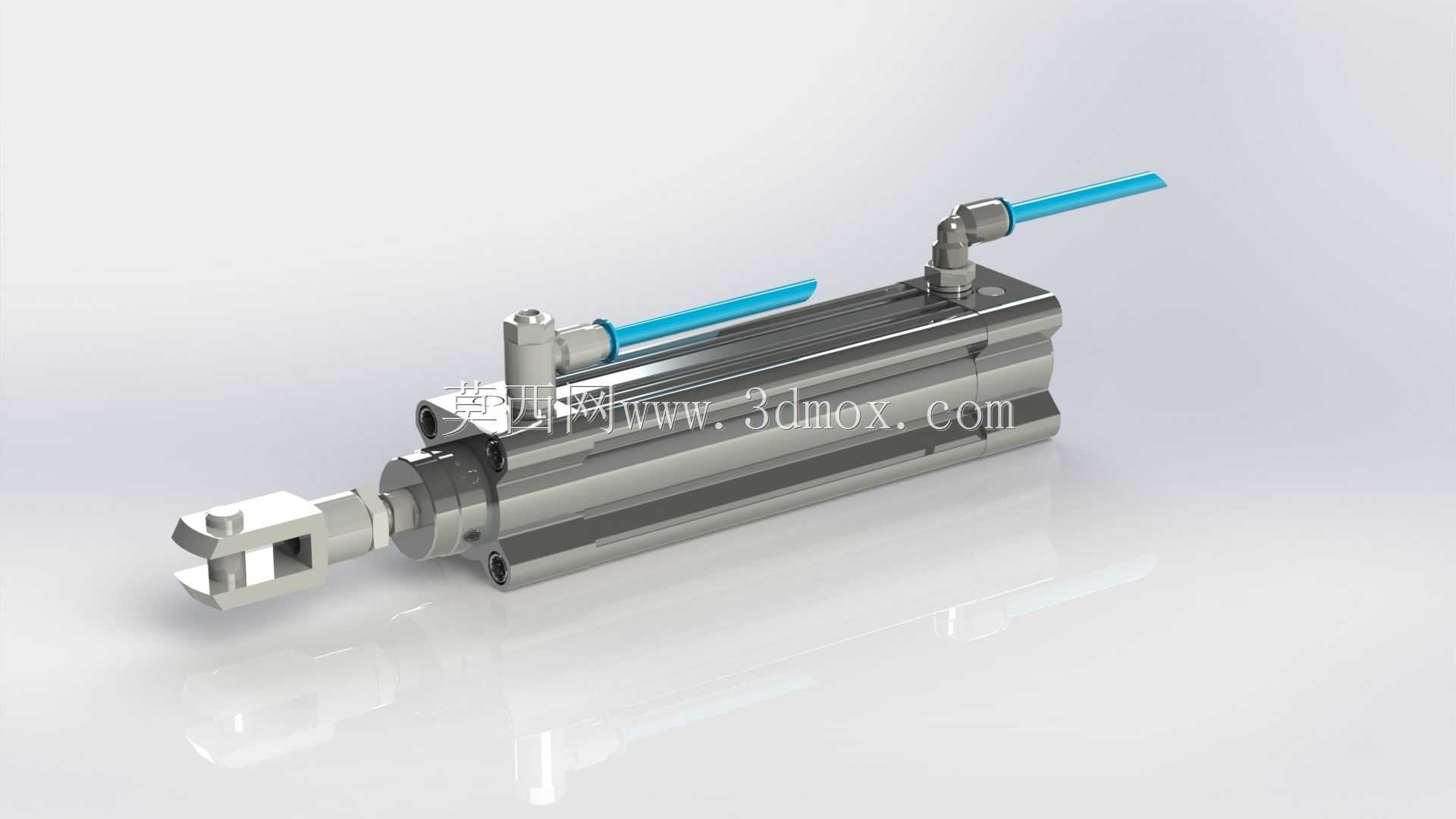

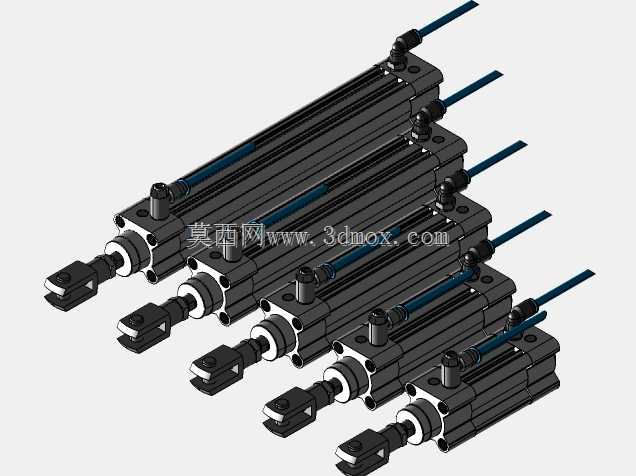

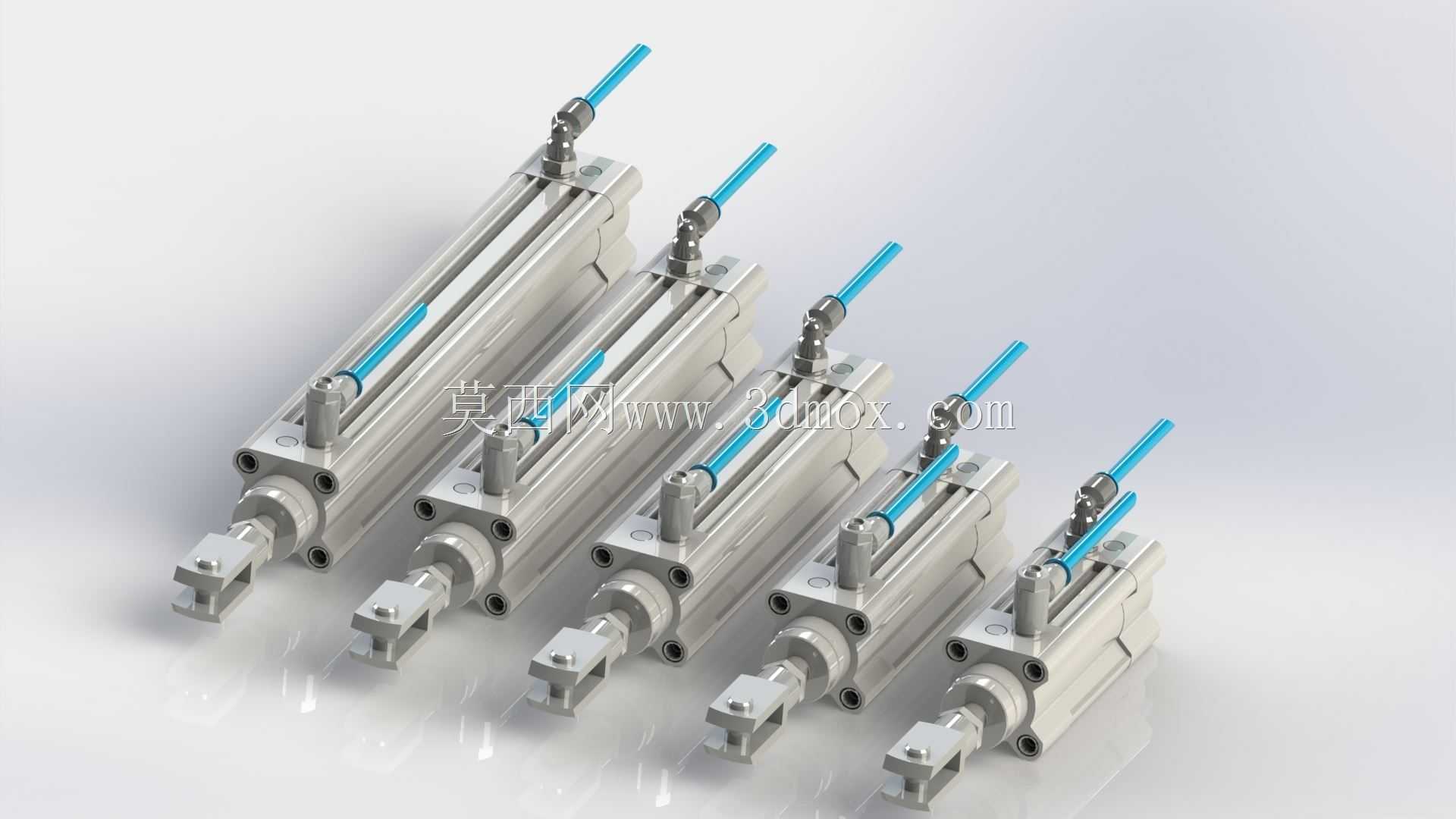

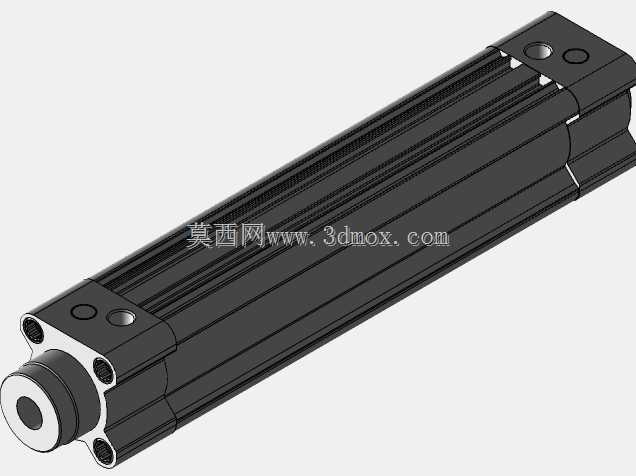

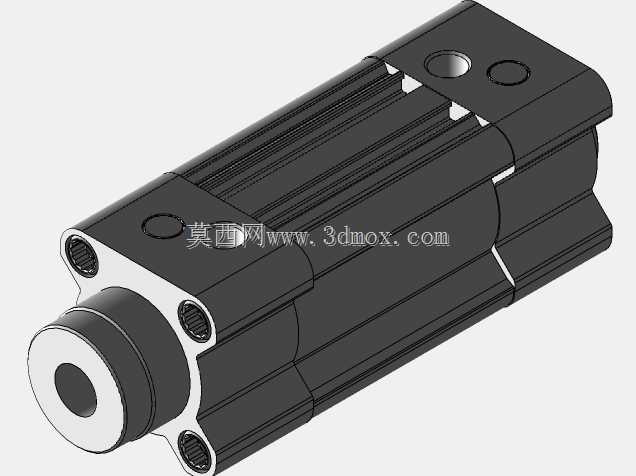

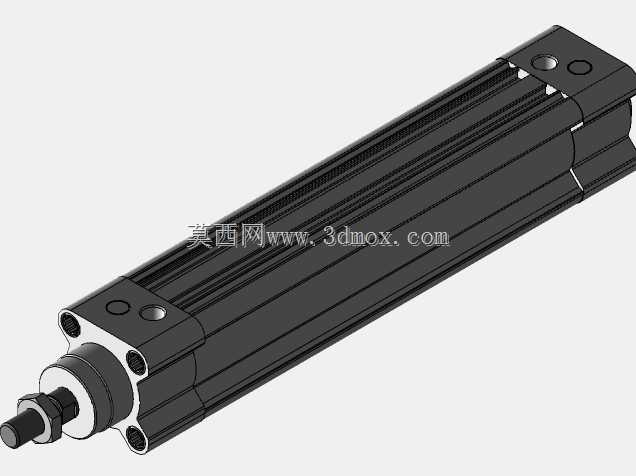

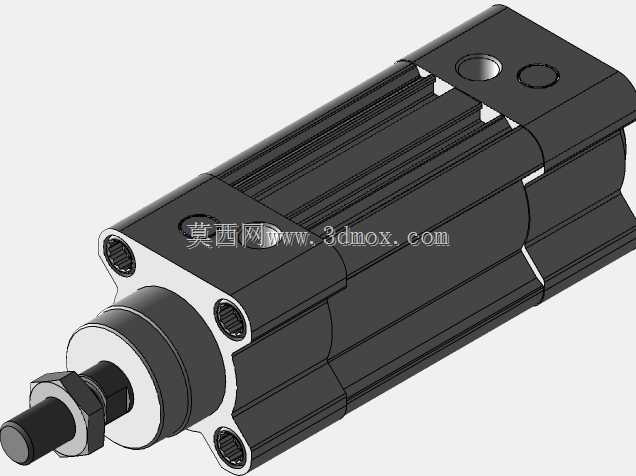

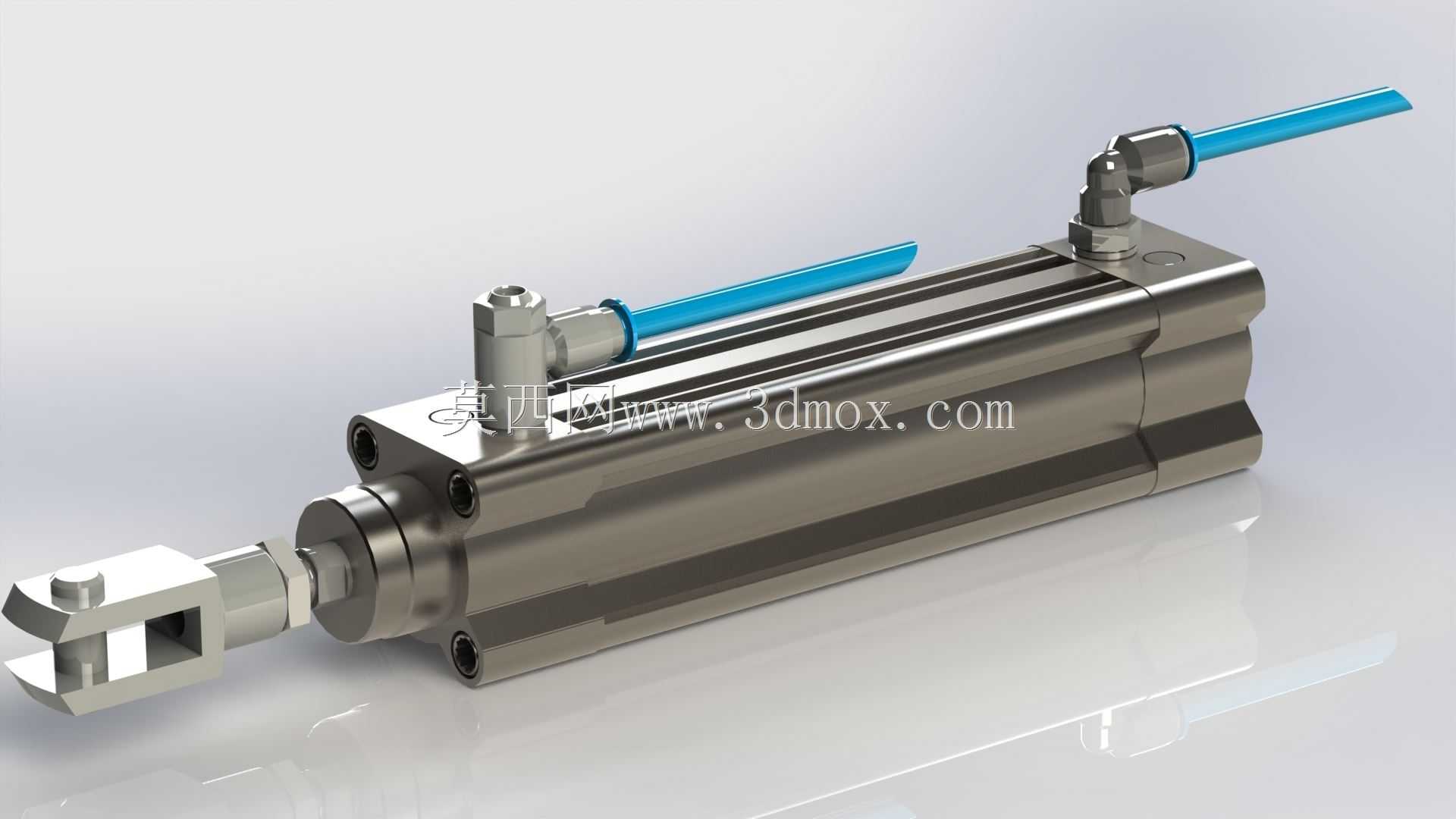

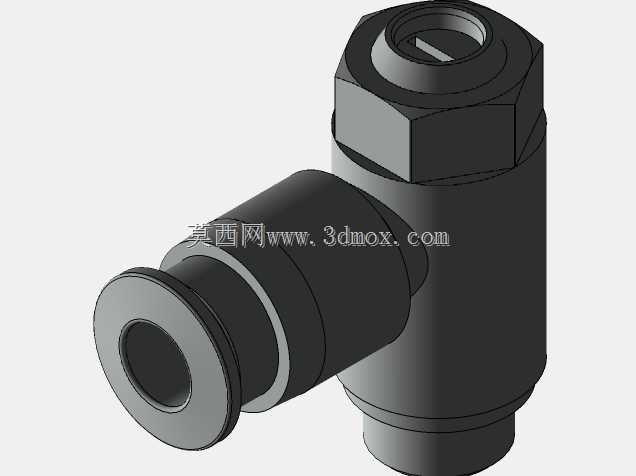

本次呈现的是五款同系列不同行程规格的标准气动气缸，这类元件在离散制造业的气动回路中承担直线执行输出的核心角色，从3C电子装配线的工件顶升、夹具夹紧，到包装设备的推料、挡停，再到轻工机械的工位切换动作，都能见到同结构气缸的应用场景。设计之初首先考虑的是安装互换性，整个系列采用统一的端盖安装孔位布局、活塞杆连接尺寸，不同行程的产品可以在不改动设备安装板的前提下直接替换，大幅降低设备改型、备件替换的适配成本。缸筒采用硬质阳极氧化铝合金材质，内壁做珩磨处理保证表面粗糙度在Ra0.4以内，降低活塞密封圈的往复磨损速率，前后端盖与缸筒的密封采用轴向静密封结构，避免径向密封长期受压出现的蠕变泄漏问题。活塞杆表面镀硬铬处理，硬度达到HV800以上，配合导向套内的复合润滑轴承，既可以承受一定的侧向偏载，也能在常规车间环境下长期工作不出现锈蚀、拉毛问题。气口采用标准G1/8内螺纹接口，适配行业通用的快插接头，端盖上预留的磁性开关安装槽可以直接加装磁感应传感器，无需额外制作安装支架，方便采集活塞的伸出、缩回位置信号，接入设备的PLC控制系统。从安装边界来看，最短规格的气缸缩回后总长度仅112mm，最长规格缩回后总长度为235mm，所有规格的缸筒截面尺寸保持一致，安装孔中心距为42mm，活塞杆伸出端的外螺纹为M8×1.25，配套的铰接头连接孔直径为8mm，可以适配常规的鱼眼接头、连接叉配件。设计过程中对活塞的缓冲结构做了优化，在活塞两端设置了可调缓冲垫，配合端盖上的缓冲针阀，可以根据气缸的运行速度、负载重量调整缓冲气量，避免活塞高速运行到行程末端时撞击端盖产生噪音与结构冲击，延长气缸的整体使用寿命。整个系列的气缸工作压力范围覆盖0.1MPa到1.0MPa，在0.6MPa额定工作压力下，单根气缸的理论输出推力可以达到188N，能够满足绝大多数轻工装配、物料搬运场景的出力需求。建模过程中对密封圈、导向环、缓冲柱塞等易损件都做了独立的零件建模，后续如果需要做密封结构优化、备件选型，可以直接调取对应零件做参数调整，不需要重新拆分装配体。
