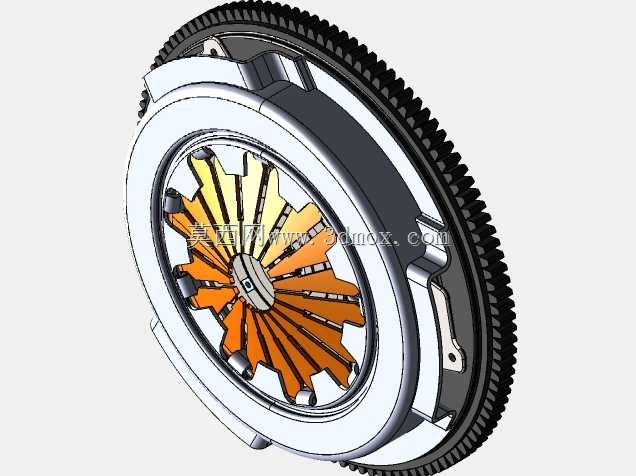

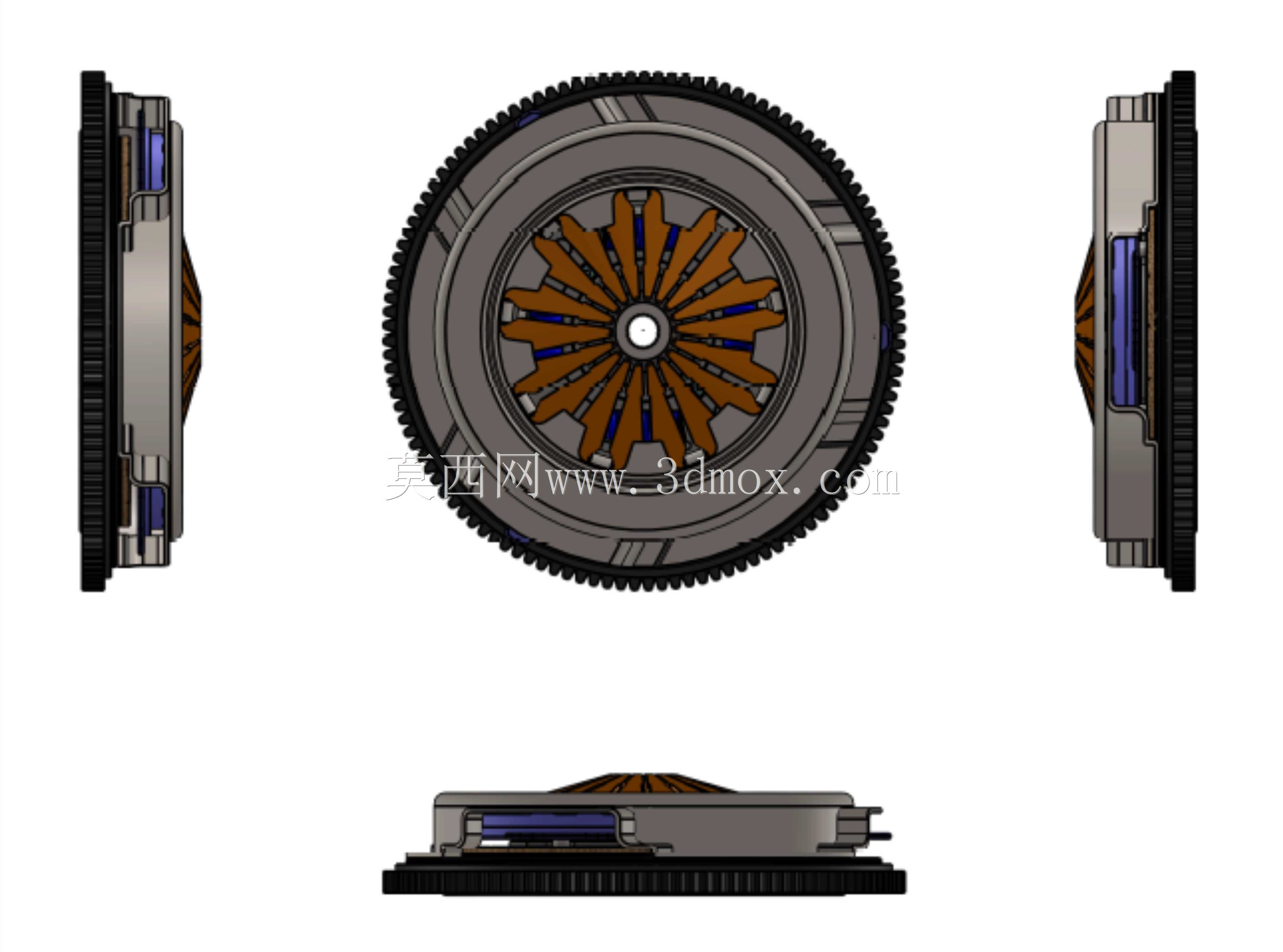

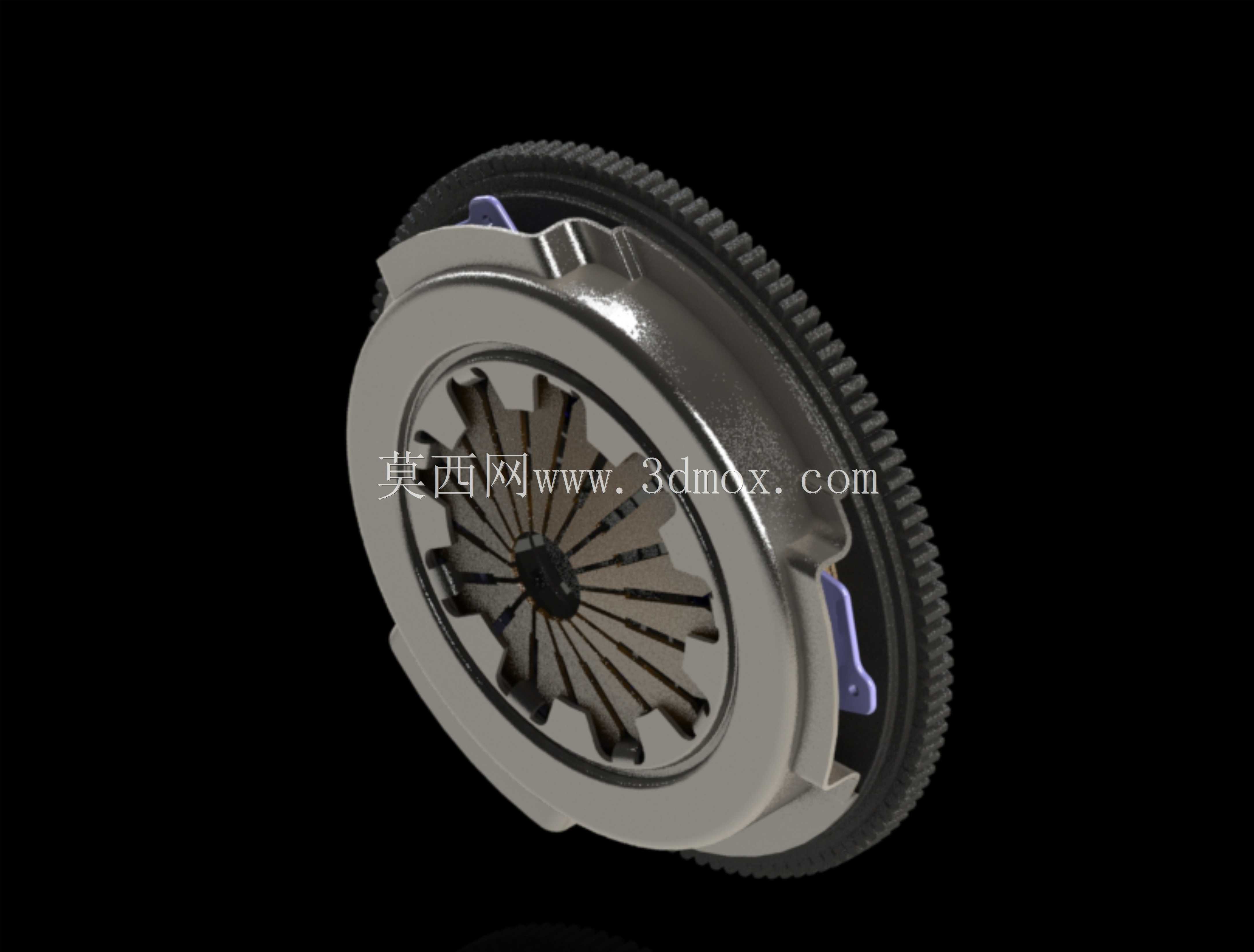

汽车传动系统膜片弹簧离合器总成结构

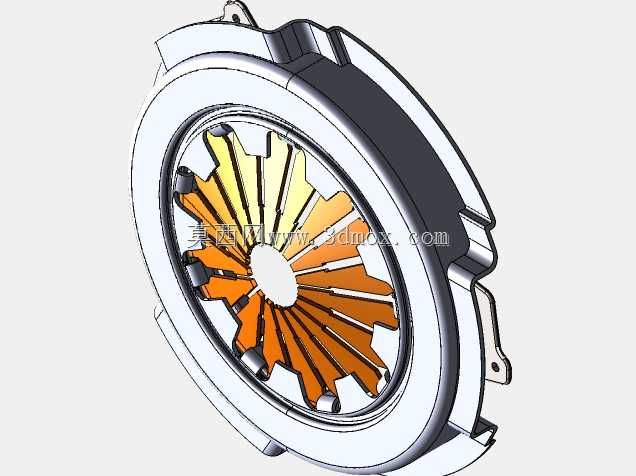

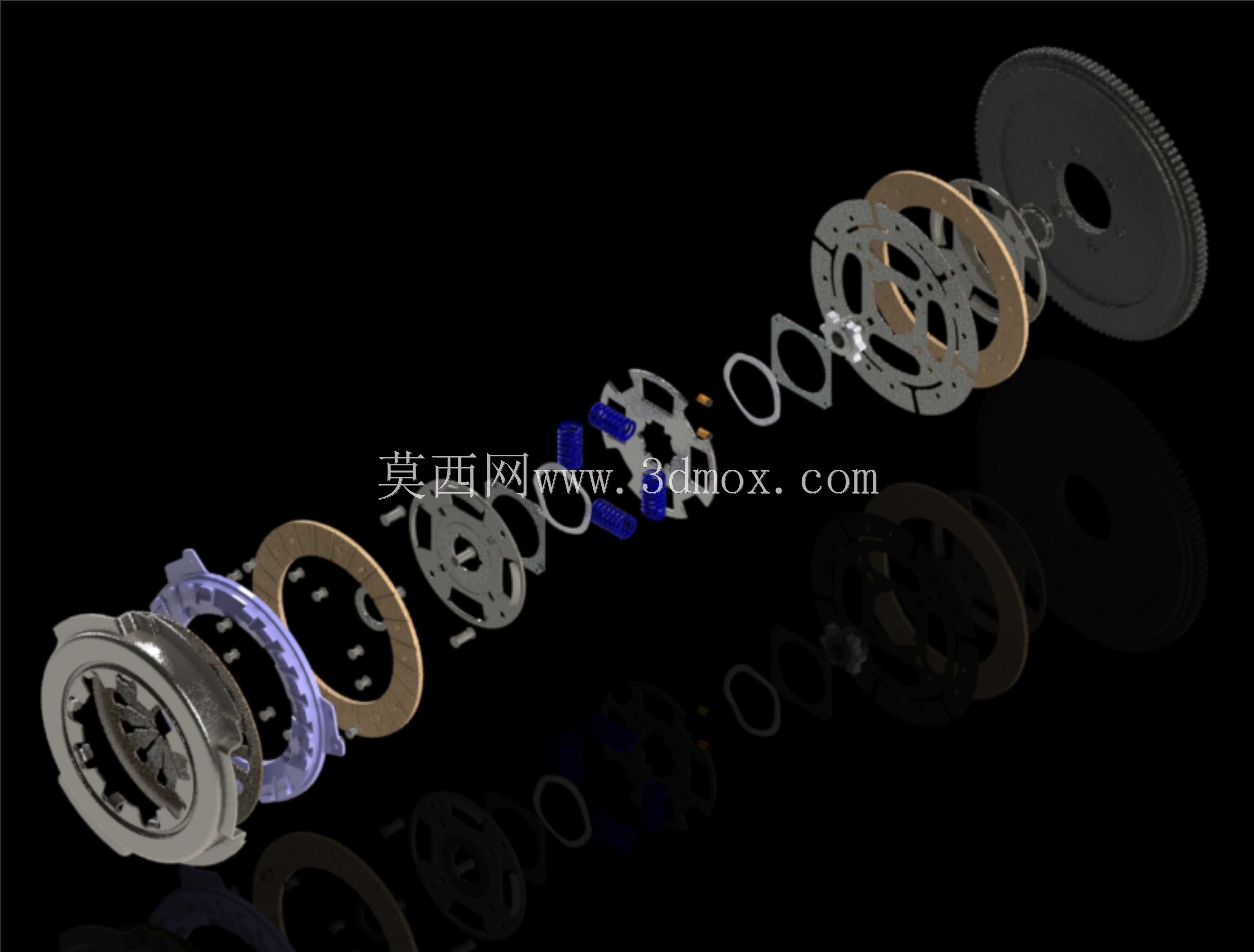

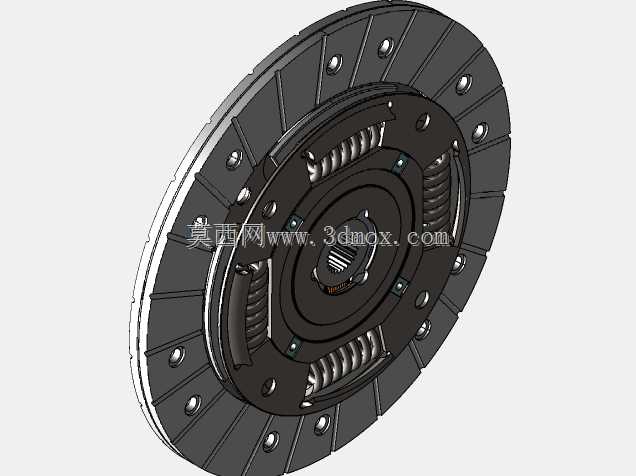

该离合器总成是手动挡汽车传动系统的核心衔接部件，主要搭载于前置前驱、前置后驱的乘用车辆与轻型商用车辆传动链路中，布置在发动机飞轮与变速器输入轴之间的动力传递节点上，承担着动力接合、动力切断、过载保护、传动减振的核心作用，是车辆平顺起步、顺畅换挡过程中不可或缺的关键部件。在实际车辆运行场景中，当驾驶员踩下离合器踏板时，分离轴承推动膜片弹簧分离指端，通过杠杆作用带动压盘向后位移，解除对离合器摩擦片的压紧力，此时发动机飞轮与变速器输入轴之间的动力传递被完全切断，驾驶员可顺畅完成挡位切换操作；当驾驶员缓慢松开离合器踏板时，压盘在膜片弹簧的弹力作用下逐步压紧摩擦片，通过摩擦力矩将发动机输出的动力平稳传递至变速器输入轴，配合油门开度控制即可实现车辆的平稳起步，避免传动系统受到冲击载荷。该结构采用膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器，整体轴向尺寸更紧凑，压紧力分布更均匀，在摩擦片正常磨损范围内可保持相对稳定的压紧力矩，大幅降低了踏板操作力，同时减少了高速旋转工况下的弹簧弹力衰减问题，适配高转速发动机的运行需求。设计过程中重点匹配了对应排量发动机的最大输出扭矩，预留了1.3-1.8倍的扭矩储备系数，既保证动力传递过程中不出现异常打滑，也能在传动系统承受过大冲击载荷时通过摩擦片的微量打滑实现过载保护，避免发动机、变速器内部的齿轮、轴类零件受到冲击损坏。总成外围集成的飞轮齿圈与起动机驱动齿轮啮合，可实现发动机的起动啮合传动；压盘与离合器盖之间采用传动片连接结构，既保证压盘的轴向移动顺畅，也可实现扭矩的可靠传递，避免传动间隙带来的接合冲击。安装边界上，总成通过离合器盖周向的定位螺栓与发动机飞轮端面精准定位连接，中心花键孔与变速器输入轴花键配合，分离指端与分离轴承的工作间隙匹配整车操纵机构的行程参数，可适配多数同扭矩等级的横置、纵置手动变速器安装需求，摩擦片内置的扭转减振弹簧可有效吸收发动机运转过程中的扭转振动，降低传动系统的共振风险，提升整车行驶的平顺性与零部件使用寿命。
