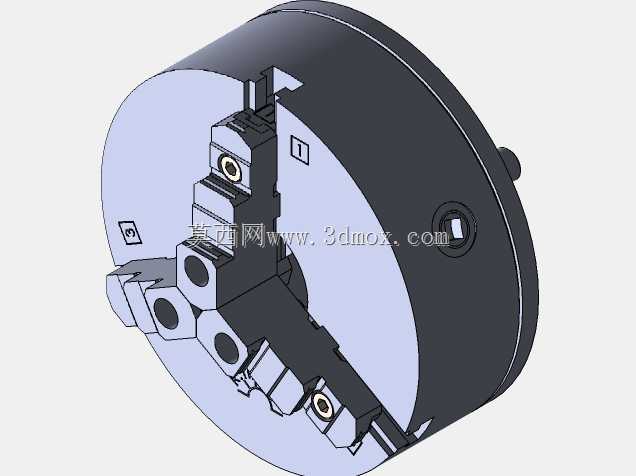

200mm三孔结构三爪自定心车床卡盘

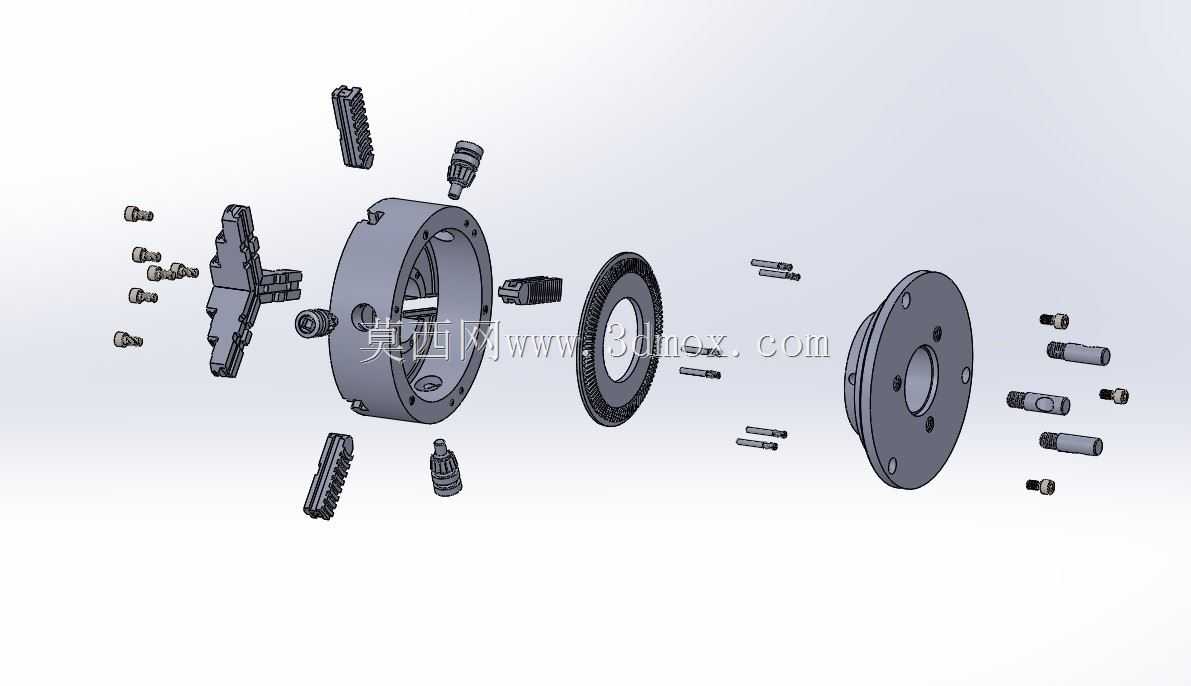

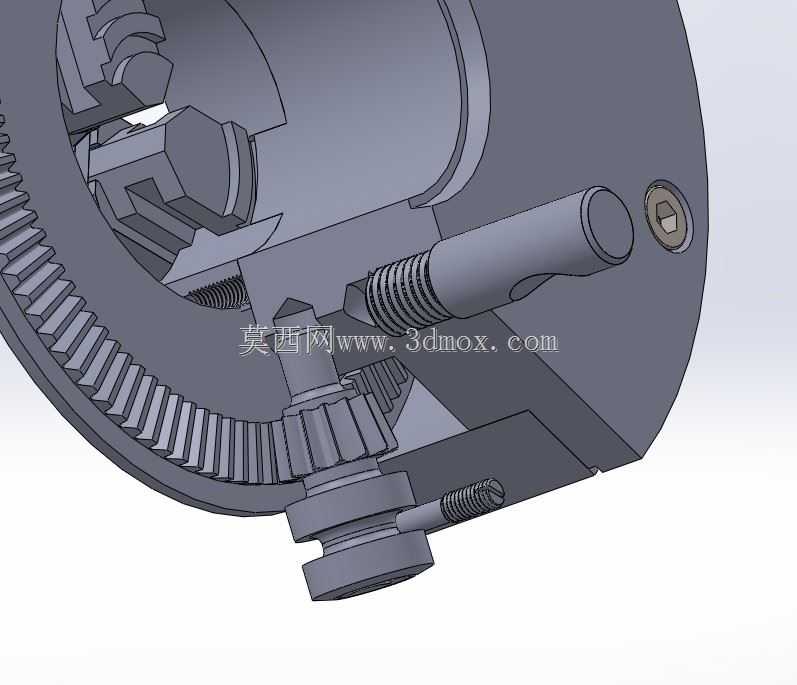

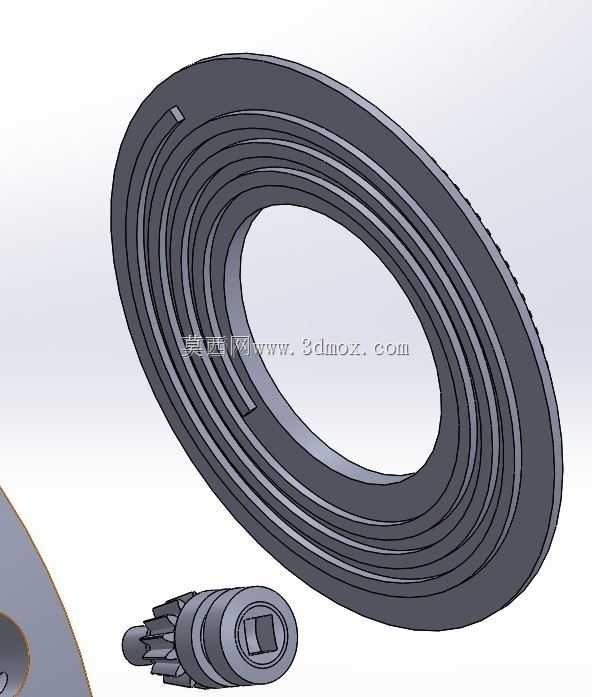

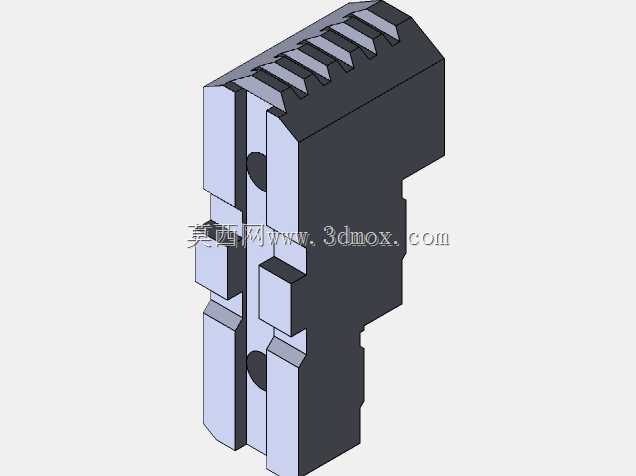

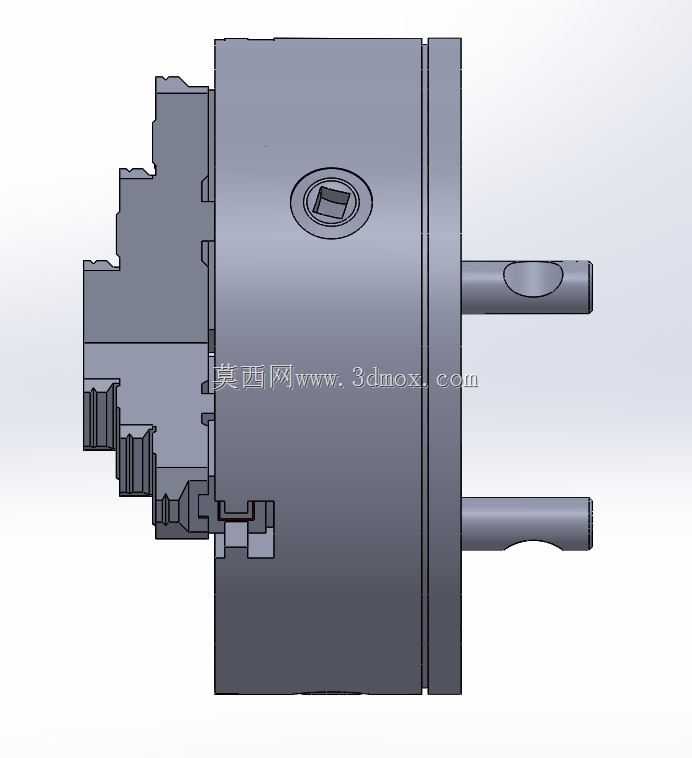

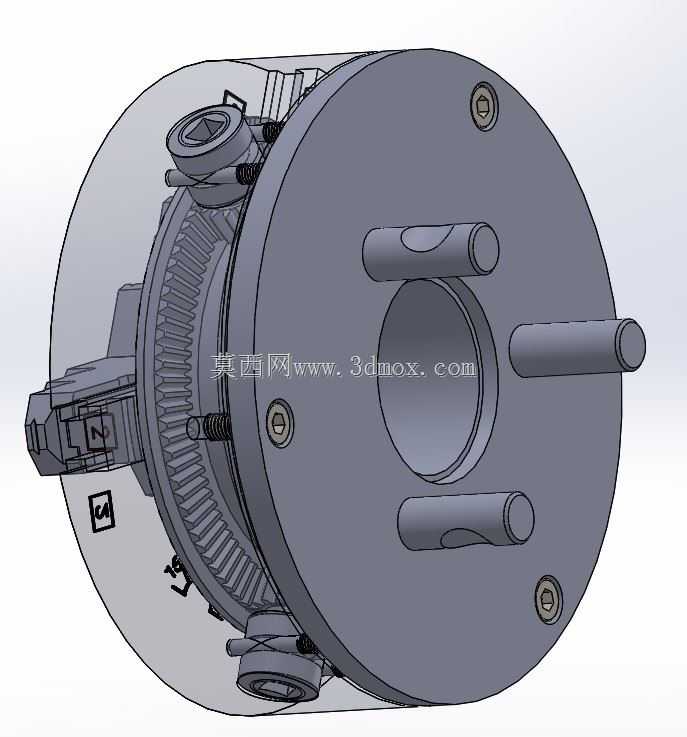

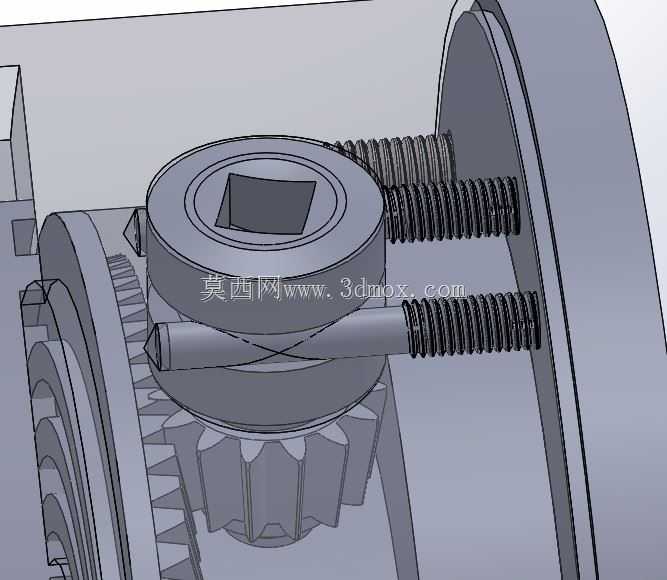

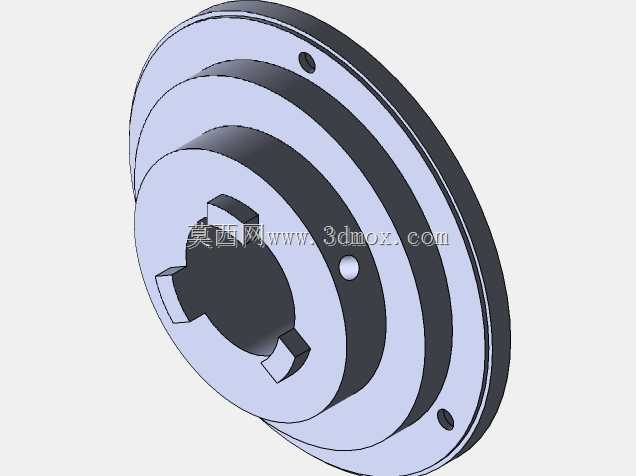

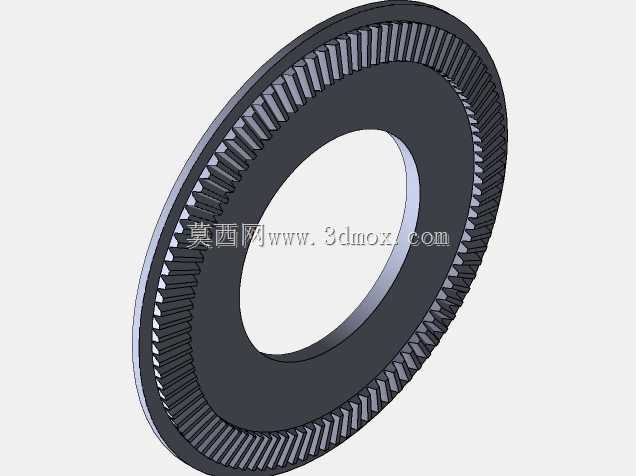

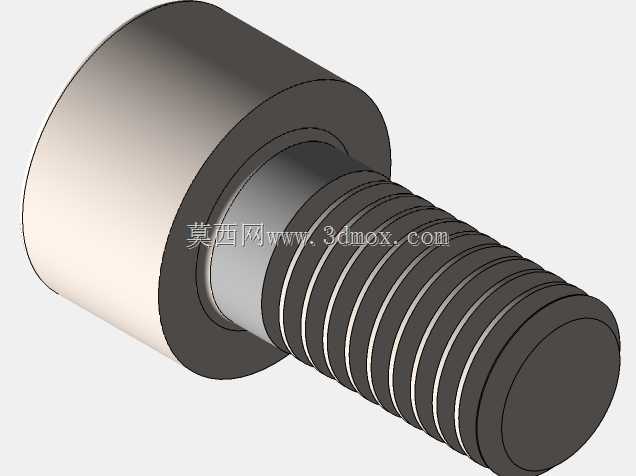

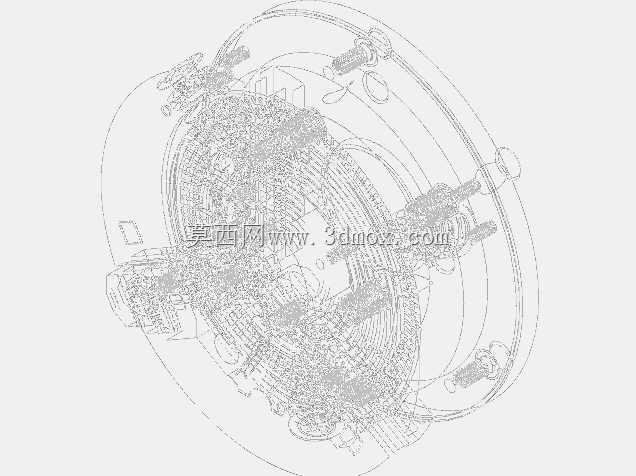

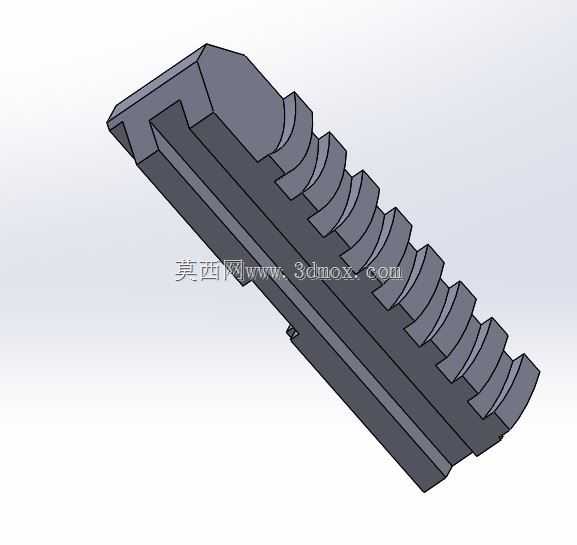

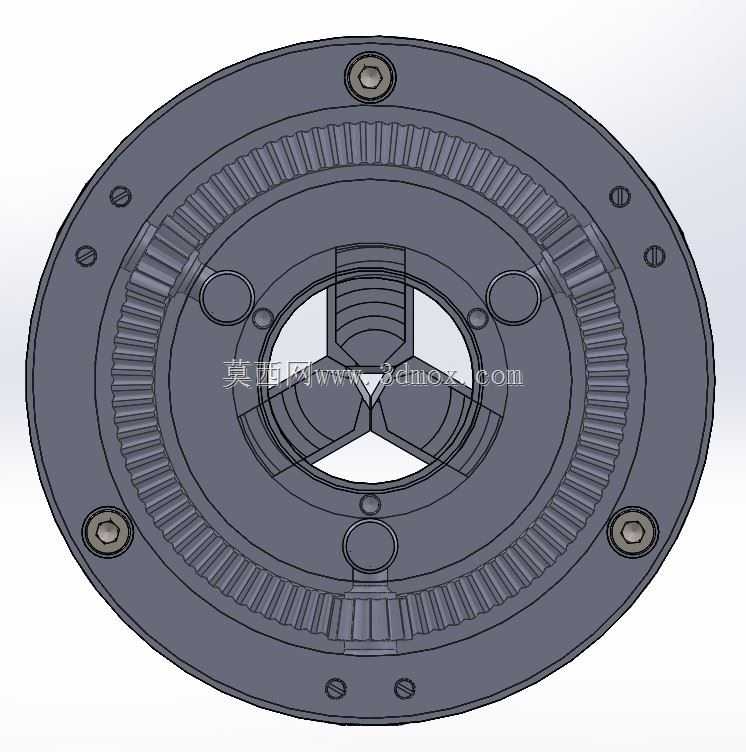

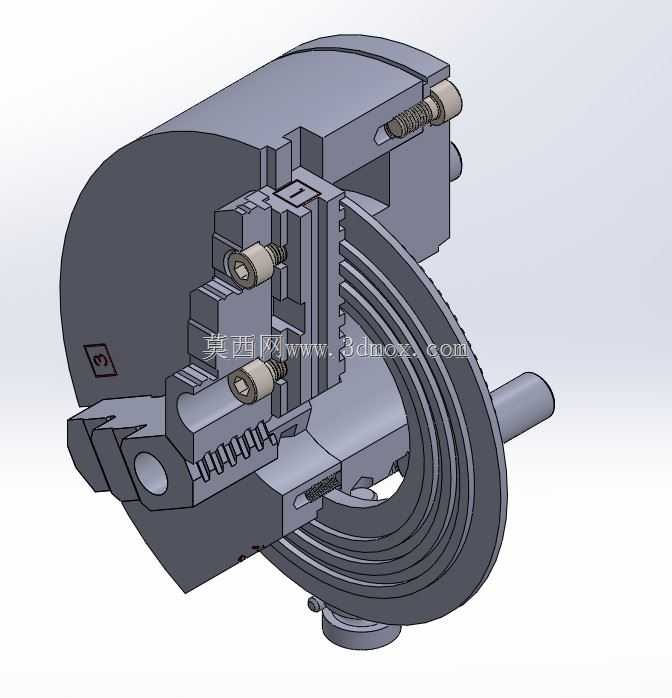

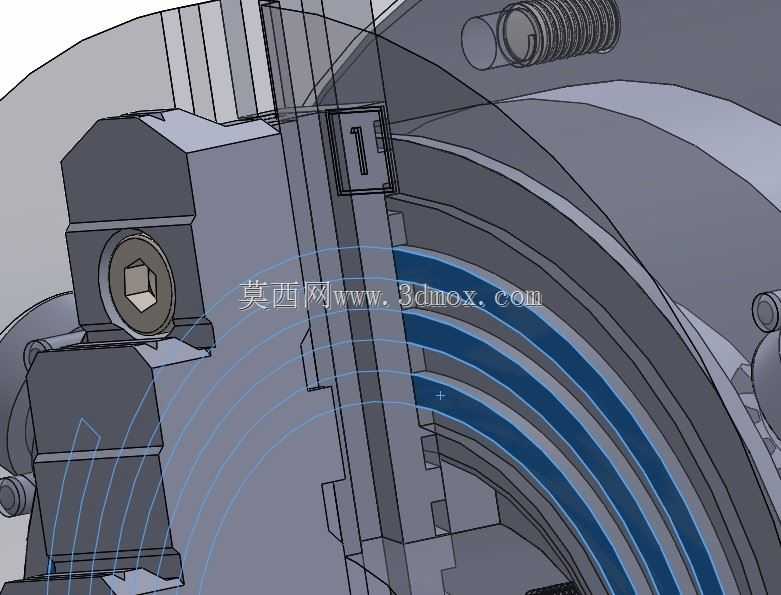

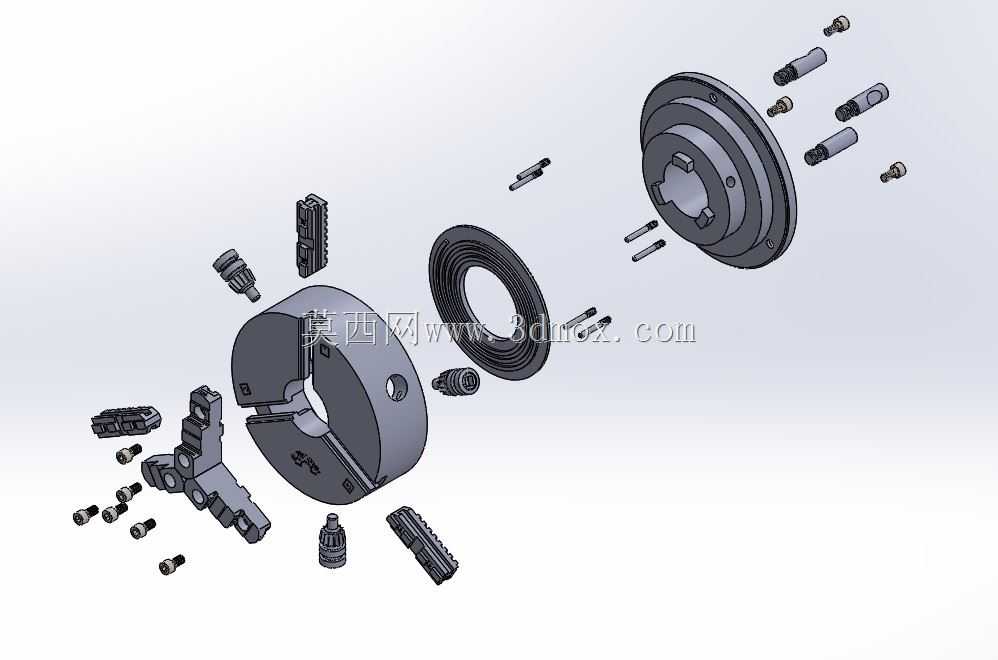

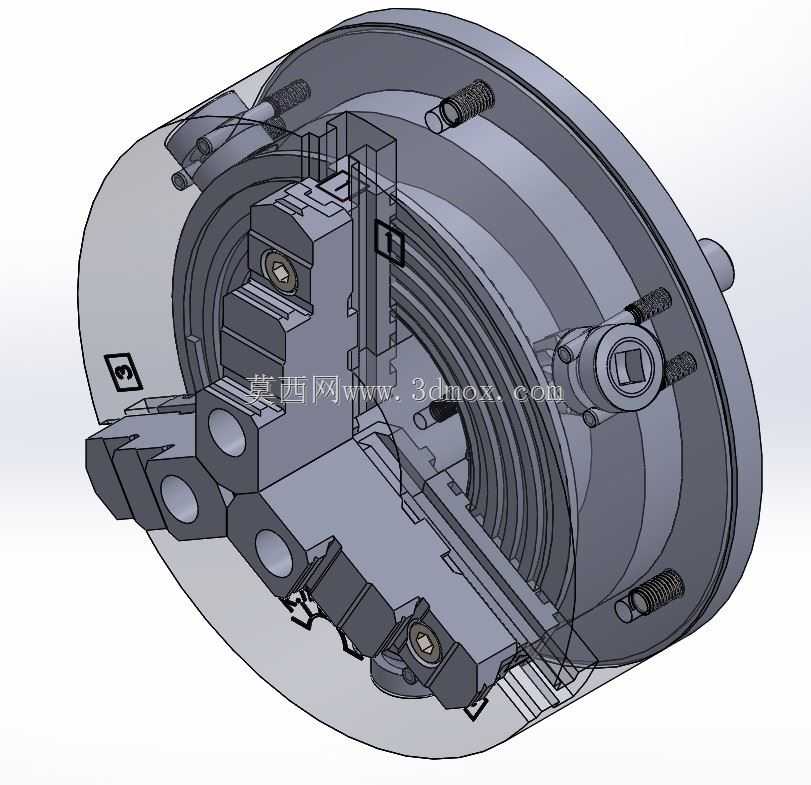

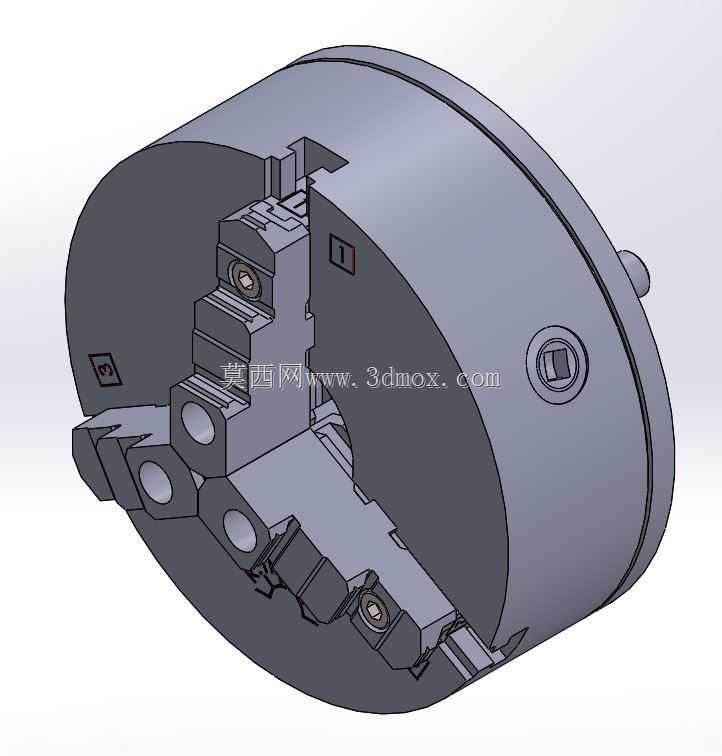

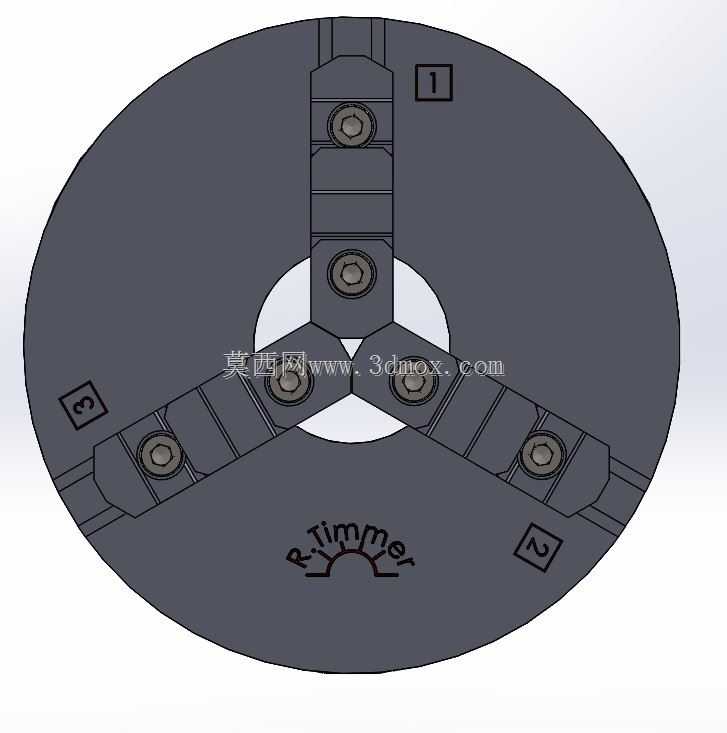

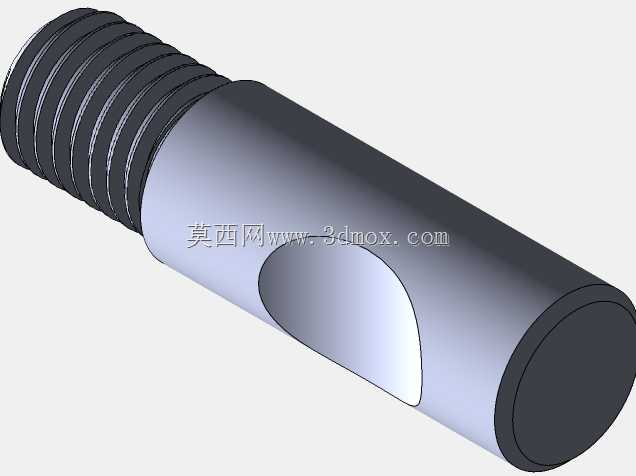

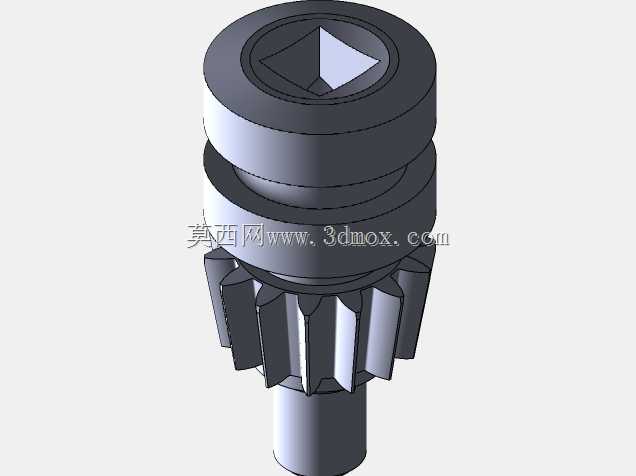

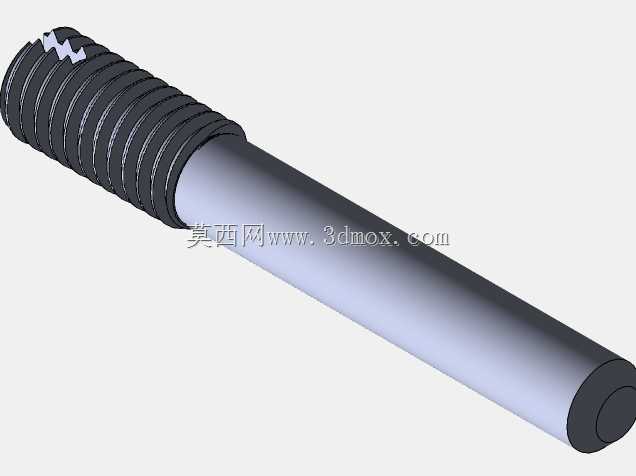

这款三爪卡盘是车床加工场景中应用极为广泛的通用装夹夹具，主要适配普通卧式车床、经济型数控车床的主轴端装夹需求，在轴类、盘类、套类回转体零件的车削加工工序中承担工件定位与夹紧的核心作用，能够覆盖绝大多数中小尺寸回转零件的装夹场景，是机械加工车间车床设备上不可或缺的核心配套附件。从功能特性来看，该卡盘采用三爪同步联动的自定心结构，三个卡爪可在盘体内部的平面螺纹驱动下同步径向移动，装夹工件时能够自动完成工件中心与车床主轴回转中心的对中，大幅降低装夹找正的辅助时间，有效提升批量零件加工的装夹效率；卡盘本体设置三孔安装结构，可通过螺栓直接与车床主轴前端的法兰盘实现刚性连接，连接刚性充足，能够承受车削过程中较大的切削扭矩与径向切削力，避免高速重切削工况下出现工件松动、振颤的问题，保障加工过程的稳定性与加工精度。在设计思路上，这款卡盘采用了半剖可视化的结构呈现方式，清晰展现了内部平面螺纹传动副、卡爪导向槽、锁紧螺钉、防尘密封结构的布局，盘体内部的螺纹传动副经过参数优化，卡爪移动行程适配200mm规格卡盘的夹持范围，既能够满足小直径棒料的内撑、外夹需求，也可适配较大直径盘类零件的外圆装夹；卡爪采用分离式可调结构，可根据装夹需求更换正爪、反爪，拓展装夹尺寸范围，盘体上设置的锁紧螺钉可在卡爪夹紧工件后实现辅助锁紧，避免重切削时卡爪受切削力反推出现移位，提升装夹可靠性。从外形尺寸与安装边界来看，该卡盘公称直径为200mm，整体盘体厚度符合同规格标准卡盘的安装尺寸要求，三孔安装的孔位分布遵循通用车床主轴法兰的安装尺寸规范，可直接替换同规格的标准三爪卡盘，无需对车床主轴端进行额外改造；卡爪的径向移动行程覆盖从几毫米小直径棒料到接近卡盘最大外径的盘类零件装夹，安装后卡盘的回转外径不会超出车床主轴端的安全回转范围，适配多数中小型车床的主轴端安装空间，不会与车床床身、刀架产生运动干涉。在实际加工应用中，这款卡盘既能够满足普通外圆、内孔、端面车削的装夹需求，也可配合软爪修磨实现高精度零件的二次装夹找正，在小批量零件加工、批量零件生产、教学实训场景中都有极强的适配性，其结构设计兼顾了装夹效率、装夹刚性与使用便利性，是车床加工领域应用最广泛的夹具结构之一。
