LowaraFHE65_165_110C集成供水水站

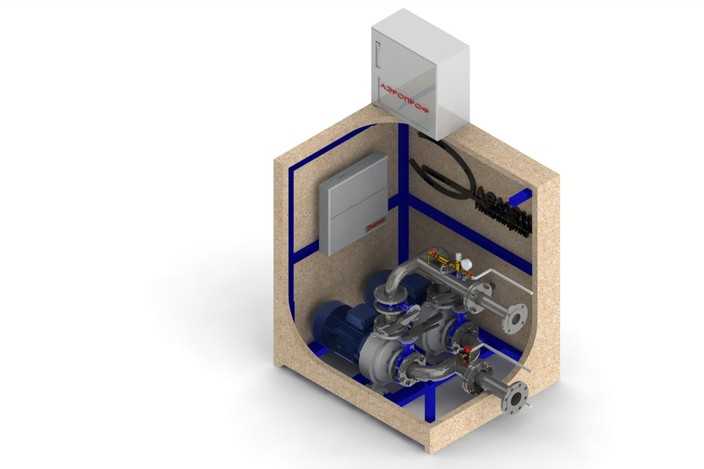

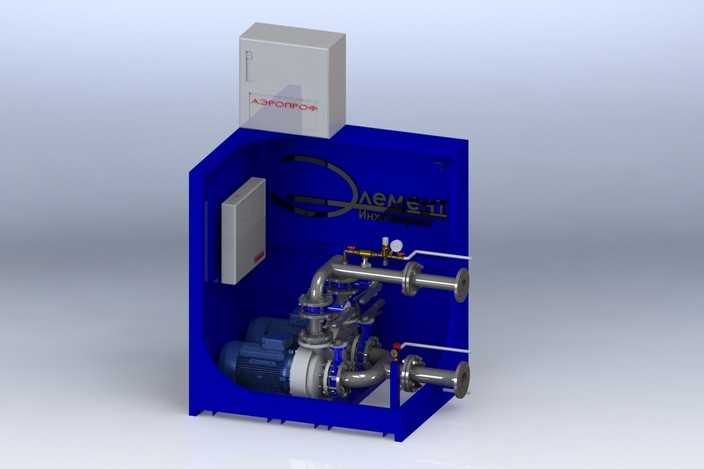

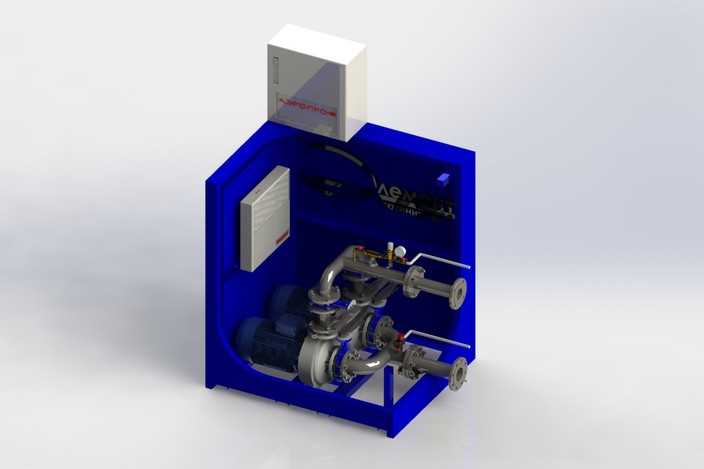

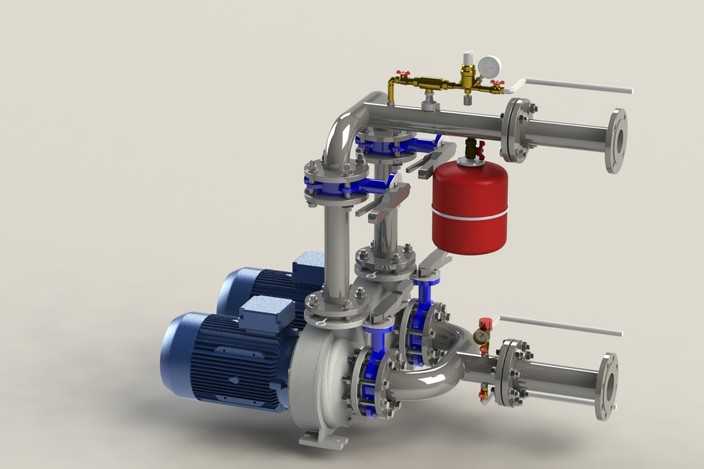

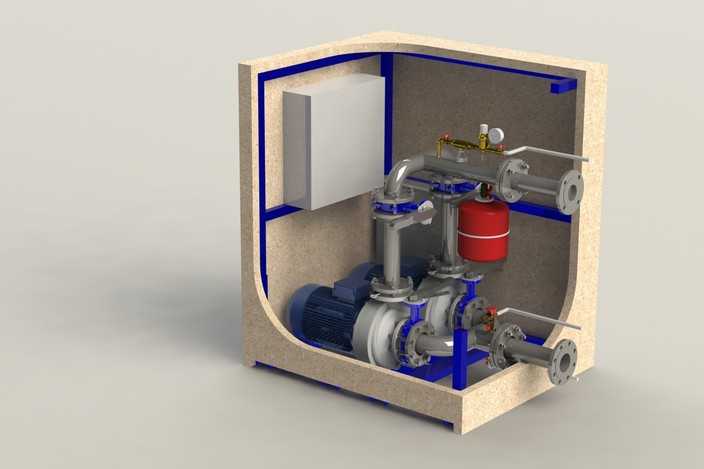

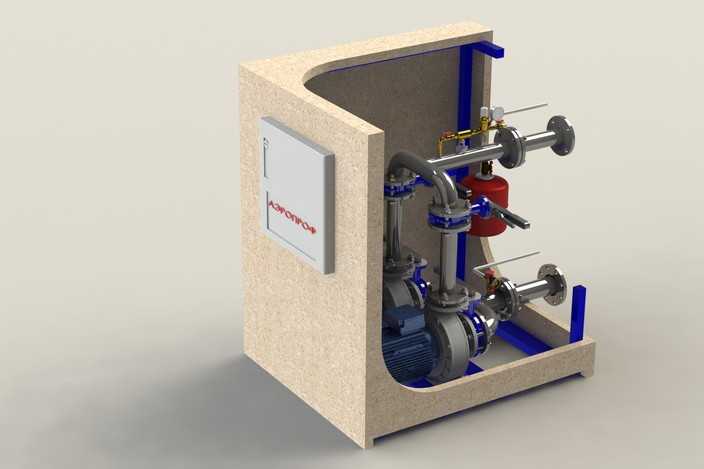

本模型为集成式供水水站的三维设计成果，采用SolidWorks完成全参数化建模，完整还原了水站的内部布局与全部零部件结构。建模过程中遵循实际产品的装配逻辑，从外到内依次构建了带圆弧边角的防护箱体、内部支撑框架、双泵组单元、进出水管路系统、稳压压力罐、电控箱体以及配套的阀门、仪表组件，所有零部件均按照实际工业产品的尺寸比例进行1:1还原，各部件之间的装配约束完全符合实际安装要求，可直接用于装配干涉检查与结构验证。材质渲染阶段，针对不同部件的物理属性赋予了对应的材质效果：防护箱体采用米黄色哑光磨砂材质模拟实际的复合防护外壳，金属管路与法兰部件赋予抛光不锈钢材质并添加细微的表面拉丝纹理，水泵电机部分采用深蓝色哑光漆材质搭配银灰色金属端盖，红色稳压压力罐采用亮面烤漆材质突出视觉区分，电控箱体采用浅灰色哑光金属材质，箱体内部的支撑框架采用深蓝色喷涂金属材质，通过不同材质的质感差异清晰区分各功能单元，同时添加了柔和的环境漫反射光照，让模型整体呈现出真实的工业产品质感，管路接口的法兰细节、阀门的手柄结构、压力表的表盘刻度都做了精细化的建模处理，没有出现结构简化失真的问题。设计思路上采用集成式一体化布局，将供水所需的增压泵组、稳压装置、管路阀组、控制单元全部集成在封闭防护箱体内，双泵并联的结构设计可以实现一用一备的运行模式，提升供水系统的可靠性，顶部设置的进出水法兰接口可以直接对接外部供水管网，箱体内的管路排布整齐有序，预留了足够的安装维护空间，压力罐设置在泵组出水侧可以有效缓冲管路水压波动，降低水锤效应对泵体和管路的损伤，电控单元独立布置在箱体侧上方，与水路部分做了物理隔离，避免管路渗漏影响电气安全，整体结构紧凑合理，既满足供水增压的功能需求，又通过集成化设计减少了现场安装的工作量，同时封闭箱体可以对内部精密部件起到防护作用，适配多种室内外安装场景。
