铝型材框架桌面级FDM熔融沉积成型设备

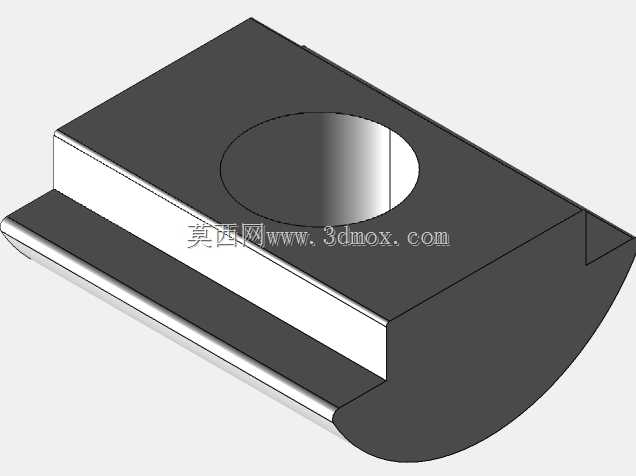

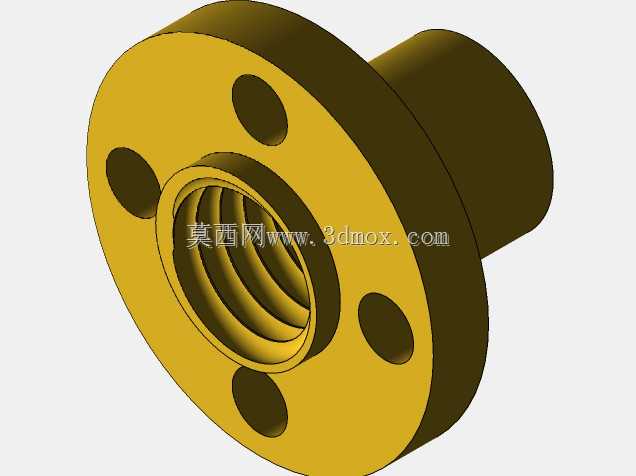

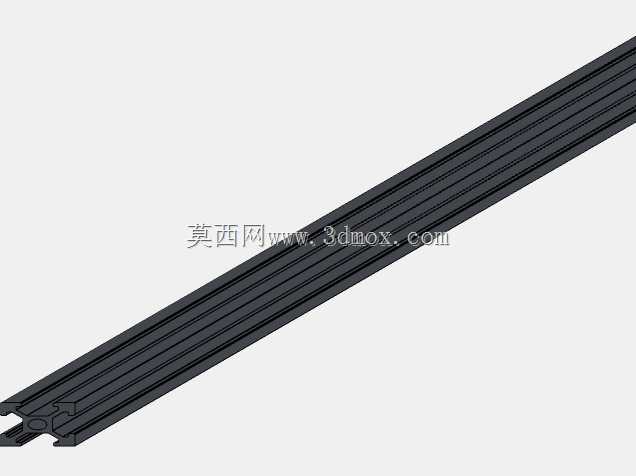

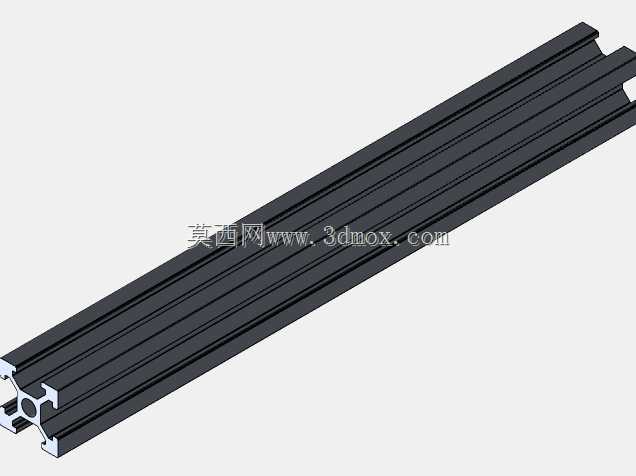

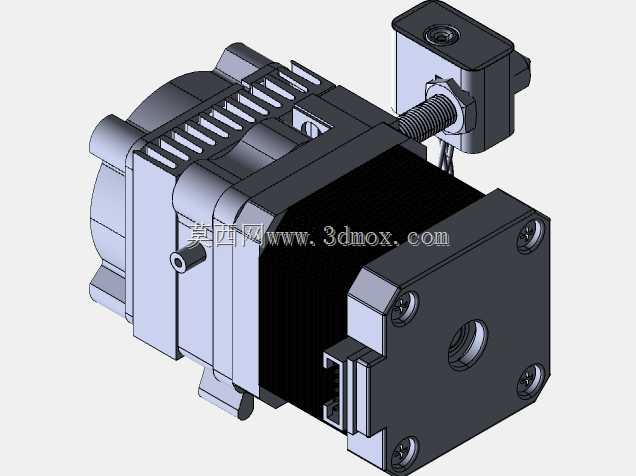

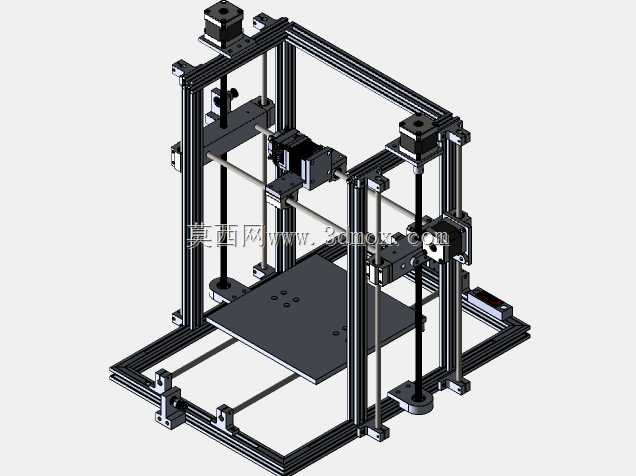

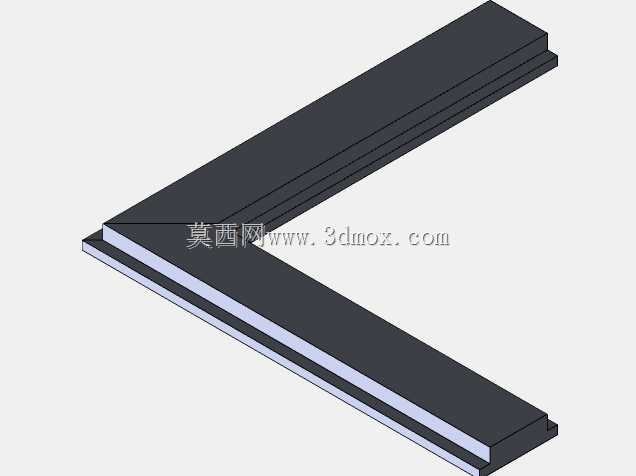

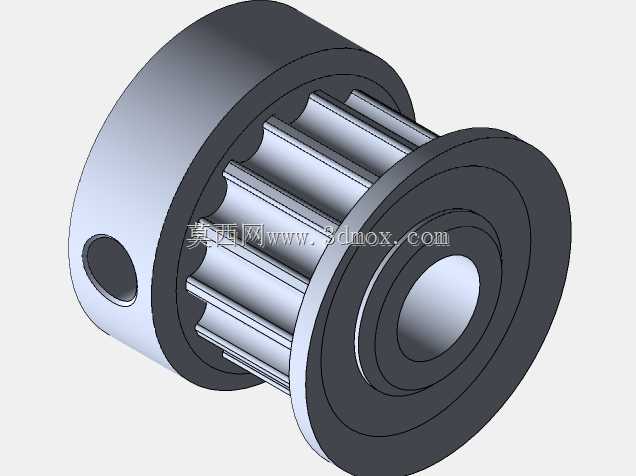

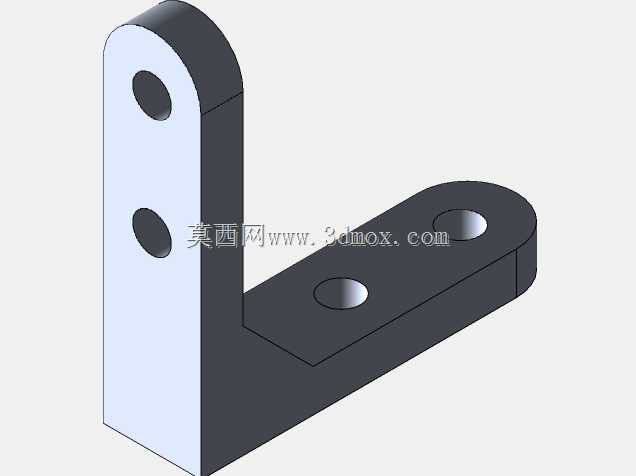

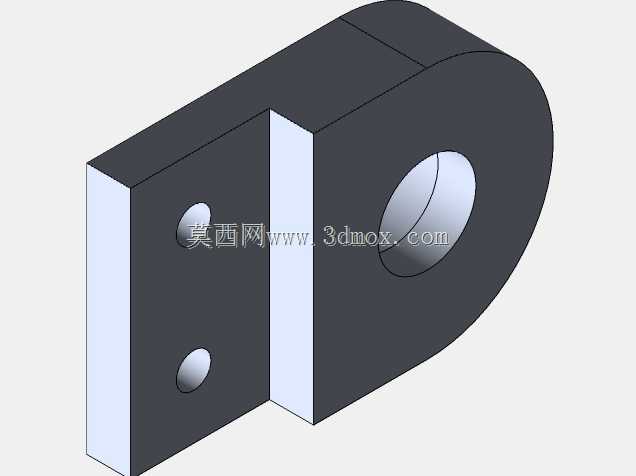

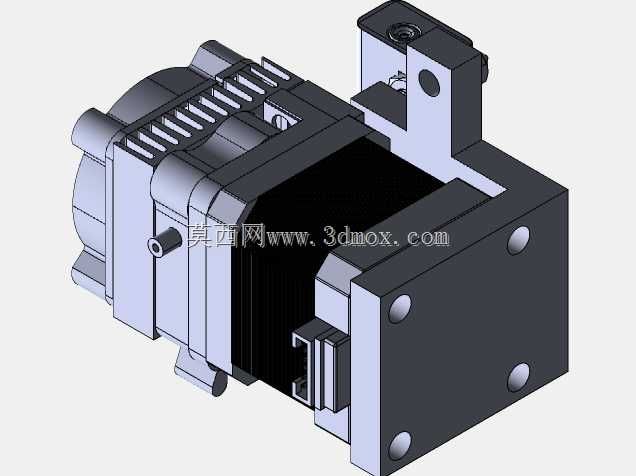

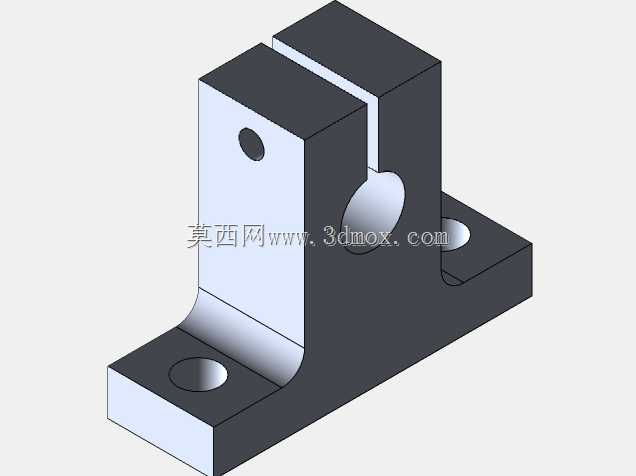

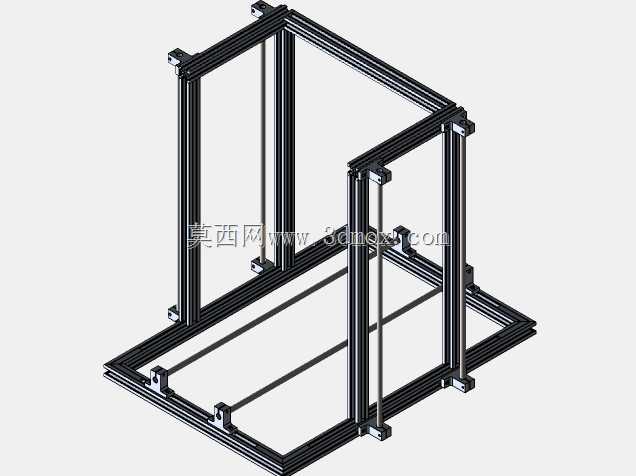

该款设备为桌面级熔融沉积成型制造设备，主要面向个人创客、小型工作室、院校实训教学以及产品研发打样场景使用，可满足小尺寸定制零件、创意手办、结构验证样件、工装夹具辅件的快速制作需求，无需依赖外部加工供应链，可在办公、教学、居家工坊场景下完成从数字模型到实体零件的转化，大幅缩短创意落地的验证周期。设备整体采用工业铝型材搭建核心承载框架，铝型材自带的标准槽道可实现各功能部件的灵活安装与位置调整，框架整体为立方对称结构，在保证整体结构刚性的同时控制了设备自重，既可以稳定放置在常规工作台面使用，也可根据使用需求加装脚轮或固定支架调整安装位置，设备整体占用空间适配常规桌面的摆放边界，无需预留过大的操作与安装空间。运动系统采用双Z轴同步传动布局，两侧Z轴导轨搭配同步传动结构，可保证打印平台升降过程的平稳性，避免单侧传动带来的平台倾斜、层纹错位问题；XY轴采用皮带传动搭配线性导轨导向，可保证喷头移动过程的定位精度，减少高速移动过程中的振动偏移。打印平台采用平整金属板材作为成型基面，可适配多种耗材的粘贴需求，平台安装位置预留了调平结构的调整空间，可快速完成平台水平度校准，保证首层打印的附着效果。喷头组件集成了耗材送料、加热熔融、温控检测结构，可将热塑性耗材加热至指定温度后按照规划路径逐层挤出堆积，完成实体零件的成型。设计过程中充分考虑了设备的组装与维护便利性，所有型材连接部位采用标准角件与紧固件固定，无需复杂的焊接或定制加工工序即可完成整机组装；各运动部件的走线沿铝型材槽道布置，避免线缆外露干扰运动行程，同时也方便后期对部件进行更换维护；设备框架预留了电控组件、散热风扇、耗材架的安装位置，可根据使用需求拓展加装 enclosure 保温罩、自动调平传感器、耗材断料检测等附加功能模块，适配不同耗材的打印环境要求。
