带输出齿轮的有刷直流电机结构设计

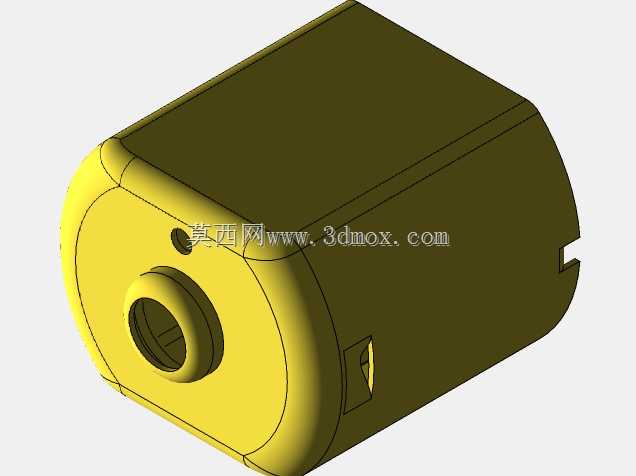

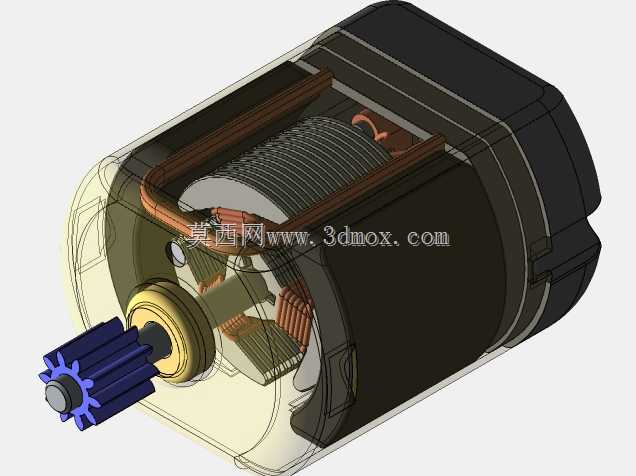

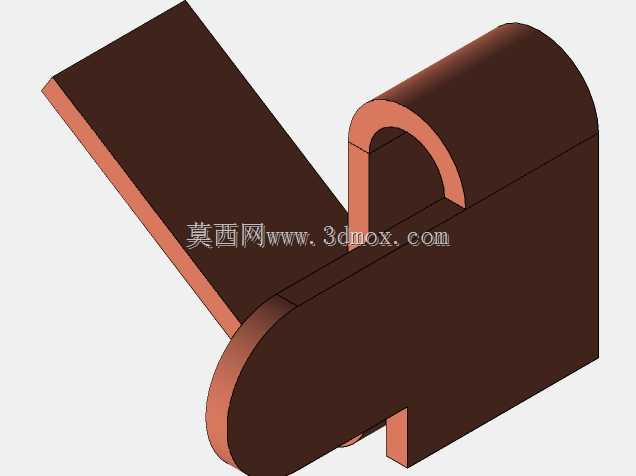

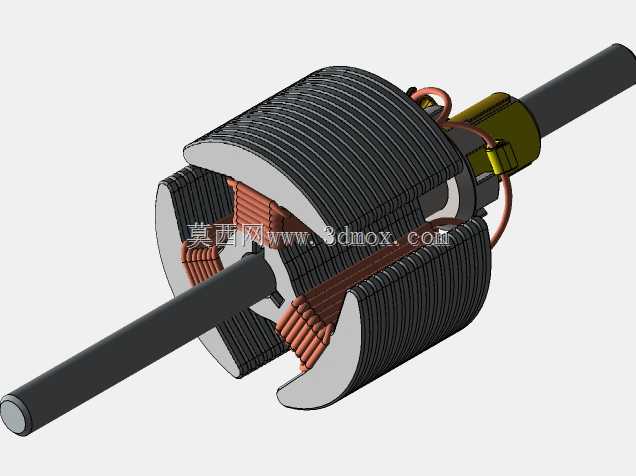

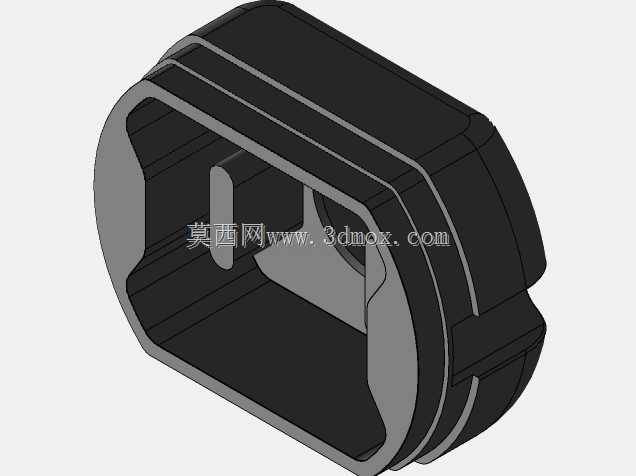

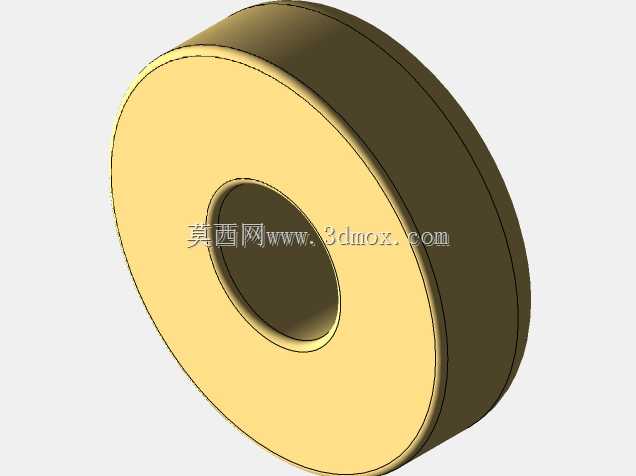

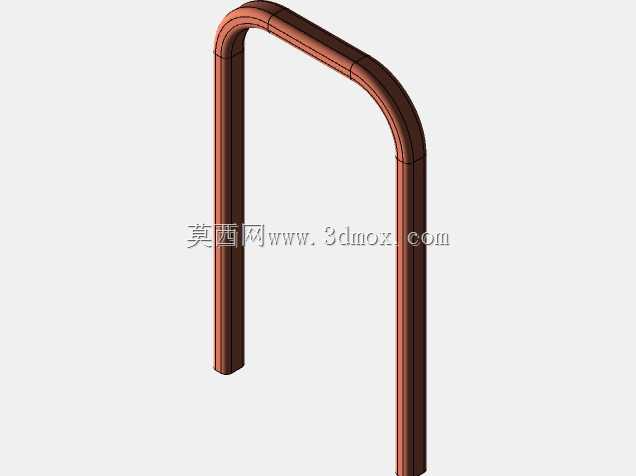

这款带输出齿轮的直流电机，广泛适配小型电动工具、智能家电传动模块、玩具动力单元、小型自动化执行机构等场景，作为核心动力源为终端设备提供稳定的低电压直流动力输出，可直接通过前端齿轮与配套减速齿组啮合，完成动力的初步减速与扭矩传递，无需额外加装输出连接轴套即可适配多数小负载传动链路。从功能特性来看，该电机采用经典有刷直流拓扑结构，内部包含绕线式电枢转子、永磁体定子、碳刷换向组件、端部轴承支撑结构，前端集成的直齿输出齿轮与电机轴采用过盈配合加轴向卡紧的固定方式，可承受持续运转下的径向啮合力，避免齿轮打滑脱落；机壳采用拉伸金属外壳搭配端盖卡扣结构，既可以为内部磁钢提供可靠的磁路闭合载体，也能形成封闭防护空间，阻挡日常使用中的粉尘、碎屑进入电机内部干扰碳刷与换向器的接触。设计过程中，首先围绕额定输出扭矩需求匹配了定转子的尺寸参数，确定电枢铁芯的叠厚与漆包线线径，保证在额定供电电压下可以输出符合负载要求的转速与扭矩；其次对内部布线与绝缘结构做了适配优化，将电枢绕组的端部引线规整固定在换向器接线端，避免高速旋转下引线受离心力拉扯出现松脱；输出齿轮的参数设计匹配了常规小型减速箱的啮合模数，齿形做了轻微倒角处理，降低齿轮啮合瞬间的冲击噪音，同时提升传动平顺性。外形与安装边界方面，电机主体为类圆柱结构，尾部端盖预留有两个对称的安装定位凸耳，可通过螺丝直接固定在设备的安装基面上，安装孔位的中心距与市面同规格通用直流电机保持一致，具备良好的替换适配性；前端输出轴的伸出长度经过精准核算，保证齿轮装配后端面与机壳前端面留有足够的安全间隙，不会在运转过程中与端盖发生摩擦剐蹭；电机整体径向最大尺寸控制在适配小型设备安装腔的范围内，轴向总长度包含输出齿轮在内可适配多数紧凑空间的安装需求，接线端从尾部端盖引出，方便用户在狭小安装空间内完成供电线路的连接，不会与周边结构件产生干涉。
