航空航天兆瓦级交流发电机结构设计

该航空发电机主要应用于固定翼飞行器、旋翼航空器的机载供电场景，作为飞行器二次电源系统的核心发电单元，承担着为飞控系统、航电设备、机载作动装置、环境控制系统等全机用电负载提供稳定交流电能的核心作用，可在高空低气压、宽温域交变、强振动过载的复杂机载工况下持续稳定输出额定功率，满足兆瓦级功率输出需求，适配多电乃至全电架构飞行器的供电需求，替代传统低压直流发电方案，大幅提升机载供电系统的功率密度与供电效率。

从功能特性来看，该发电机采用多级无刷励磁结构设计，省去了接触式滑环与碳刷组件，从根源上降低了高空低气压环境下的爬电风险与磨屑产生概率，大幅提升设备的高空运行可靠性与全寿命周期维护间隔；定子绕组采用高耐温等级的聚酰亚胺绝缘体系，可在-55℃到180℃的宽环境温度区间内保持绝缘性能稳定，转子组件采用高强度合金叠片与整体式护套结构，可承受最高15000rpm以上的额定工作转速，同时具备过流、过压、过热、短路多重保护冗余设计，可在单路故障状态下维持核心负载供电，满足航空机载设备的高可靠性要求。

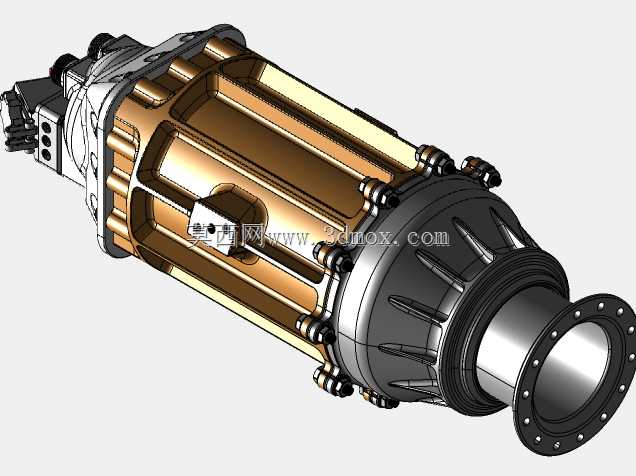

设计思路上，整体采用同轴集成式布局，将励磁机、主发电机、旋转整流组件沿轴向依次集成在同一根高强度合金主轴上，大幅压缩设备的轴向安装尺寸；外壳采用带轴向散热筋的分段式铝合金机壳结构，既通过散热筋增大高空高速气流下的对流换热面积，又通过分段式结构降低加工难度与装配应力，同时在机壳对应绕组、轴承的关键位置预留了传感器安装位，可实时监测绕组温度、轴承振动、输出电参数等运行状态，实现全工况的状态感知与健康管理。

外形尺寸与安装边界方面，整体采用圆柱式主体结构，输出端采用带均布安装孔的法兰连接结构，可直接与航空发动机附件机匣的安装接口适配，输入端采用渐开线花键轴结构实现与动力输出端的扭矩传递，整体径向尺寸控制在紧凑范围内，轴向长度适配主流航空发动机附件舱的安装空间，机壳表面的安装凸台预留了标准安装孔位，可实现快速吊装与固定，同时在接线端采用密封式航空连接器接口，满足高空环境下的密封、电磁屏蔽与防松脱要求，无需额外加装转接组件即可完成机载安装适配。
