28BYJ型减速步进电机结构设计

这款28BYJ型步进电机是小型减速式步进执行元件，广泛应用在各类对空间占用要求严苛、需要精准角度控制的民用与小型工业场景中，常见于智能家电的风向调节机构、安防监控设备的云台转动结构、小型自动化工位的物料推送单元、智能卫浴的出水角度调节模块，以及各类教学演示装置的动作执行端，能够在低电压供电场景下输出足够的减速扭矩，完成小角度的精准步进动作，不需要额外搭配复杂的减速结构即可直接适配多数轻负载转动需求。

从功能特性来看，该款电机采用永磁式减速步进结构，通过内置的多级齿轮减速组将转子的高速步进转动转化为输出轴的低速大扭矩转动，相比同尺寸的普通步进电机，输出扭矩能够提升数十倍，同时具备步进电机共有的开环定位特性，不需要额外加装位置反馈元件即可实现精准的角度控制，每一步的转动角度固定，累计误差小，配合对应的驱动板即可实现正反转、定角度转动、连续转动等多种动作模式，供电适配常见的低压直流场景，接线采用多色线区分相位，安装接线时无需额外做线序标识即可快速分辨接线定义，降低现场装配的出错概率。

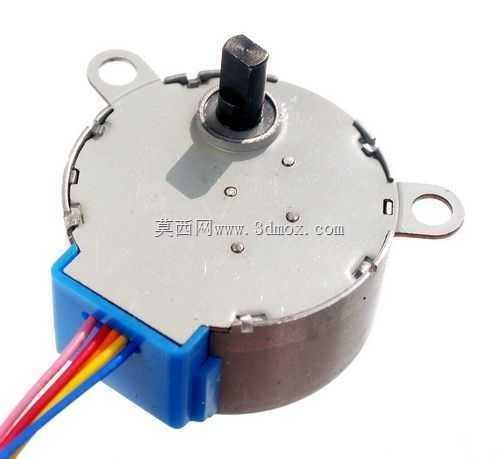

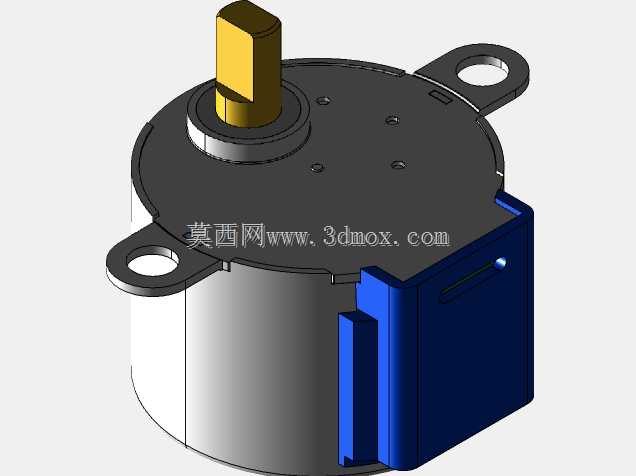

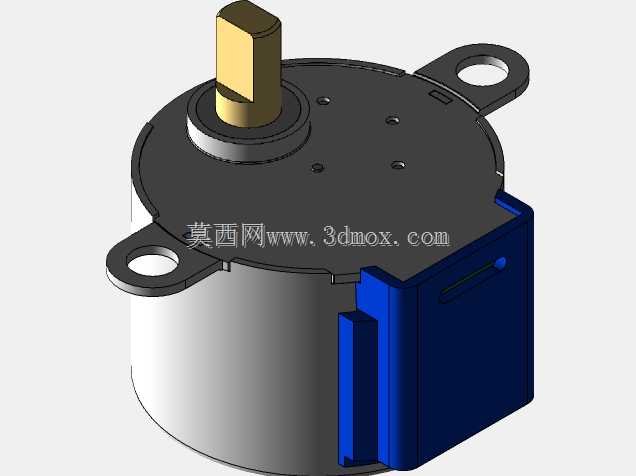

在设计思路上，这款电机采用圆形主体加侧出接线的结构布局，主体外壳采用金属冲压成型，既能够屏蔽内部线圈的电磁干扰，又具备足够的结构强度保护内部的磁钢、线圈与齿轮组，输出轴采用D型切边结构，能够直接与带D型孔的传动件配合，避免传动过程中出现打滑空转的问题；两侧延伸出带安装孔的固定耳，安装孔位经过精准的位置度校核，能够直接通过螺丝固定在预设的安装位上，不需要额外设计转接支架。底部的蓝色接线座采用耐高温绝缘塑料成型，将多根引出线牢牢固定，避免拉扯接线时导致内部线圈接线脱落，提升产品的使用寿命与可靠性。

从安装边界与外形尺寸来看，这款电机主体直径为28mm，整体厚度控制在极小的范围内，能够嵌入到厚度有限的设备内部空间中，两侧固定耳的安装孔中心距经过标准化设计，适配行业内通用的28BYJ系列电机安装尺寸，替换同类型产品时不需要修改原有设备的安装结构；输出轴的伸出长度与直径符合通用配件的适配标准，能够直接搭配常见的同步轮、摇臂、转盘等传动配件使用，接线从主体侧方引出，不会占用电机轴向的安装空间，进一步降低了对设备内部安装空间的要求，适配各类紧凑结构的设备设计需求。
