双速单级同步啮合换挡齿轮箱结构设计

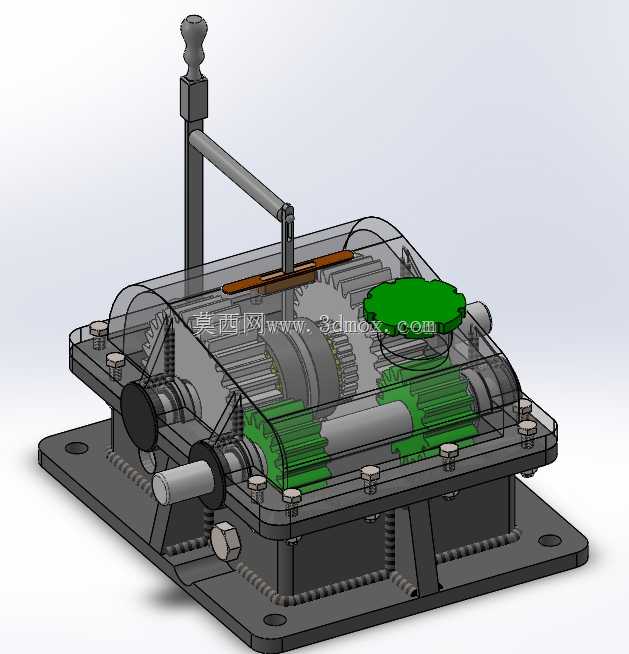

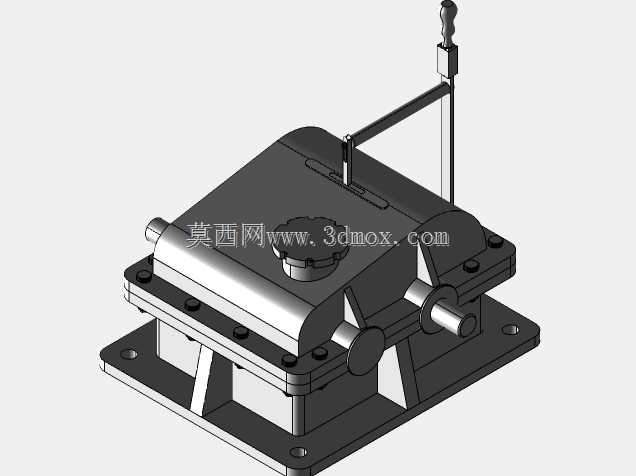

这款齿轮箱是面向中小功率传动场景开发的双速换挡传动装置，核心采用单级同步啮合传动架构，可覆盖多类需要两档变速切换的动力传输需求，常见应用于小型工程机械行走驱动、教学实训传动台架、轻型农用设备动力传输、专用改装车辆辅助传动等场景，能够在动力输入持续运转的状态下完成平稳档位切换，避免传统滑动齿轮换挡带来的打齿、冲击、换挡卡顿等问题，大幅提升传动系统的运行平顺性与齿轮使用寿命。在实际使用过程中，该齿轮箱承担着匹配动力输出转速与负载工况需求的核心作用，通过换挡操纵杆带动内部拨叉机构，驱动同步器组件完成不同齿数传动齿轮的啮合切换，实现2:1与1:8两档固定传动比的动力输出，同时设置空档位切断动力传输路径，满足设备待机、检修、空载启动等工况的使用需求。从产品功能特性来看，这款齿轮箱的同步啮合机构能够在换挡过程中通过摩擦副提前让待啮合齿轮达到转速一致，大幅降低换挡冲击，减少齿轮端面磨损，相比传统滑移齿轮换挡结构，换挡操作更轻便，传动噪音更低，适合需要频繁切换档位的作业场景；箱体采用剖分式结构设计，上下箱体通过螺栓紧固连接，结合面设置密封结构防止润滑油渗漏，内部齿轮组件、传动轴、换挡拨叉、同步器等部件均依托箱体内部的定位轴承座完成同轴度定位，保证传动过程中齿轮啮合间隙均匀，传动效率稳定。在设计思路上，这款齿轮箱优先兼顾了结构紧凑性与拆装维护便利性，整体采用方形安装底座布局，底座预留四个对称分布的螺栓安装孔，可直接固定在设备机架的安装平面上，输入轴与输出轴采用平行轴布局，轴端伸出位置设置油封结构阻挡润滑油泄漏同时阻挡外部粉尘进入箱体内部；换挡操纵杆布置在箱体顶部靠前位置，操作行程符合常规人工操作的人机工程范围，换挡档位有清晰的位置反馈，操作人员可通过操纵杆的位置直观判断当前啮合档位。从安装边界来看，齿轮箱整体外形方正，底部安装面为平整加工面，安装孔位间距适配多数小型传动设备的安装预留尺寸，输入、输出轴的轴径与伸出长度匹配常规联轴器、带轮的安装尺寸，箱体顶部设置注油口用于加注齿轮润滑油，底部设置放油螺塞便于定期更换润滑油，侧面预留油位观察结构可随时掌握箱内润滑油存量，日常维护无需完全拆解箱体即可完成常规保养作业。箱体内部的齿轮采用直齿圆柱齿轮设计，加工工艺成熟，传动过程中无轴向力，对轴承的轴向承载要求更低，能够有效降低整体制造成本与后期维护成本，绿色标识的齿轮组件清晰区分不同传动路径的啮合部件，便于装配过程中的部件识别与后期故障排查。
