2200马力拖曳支持作业船舶三维设计

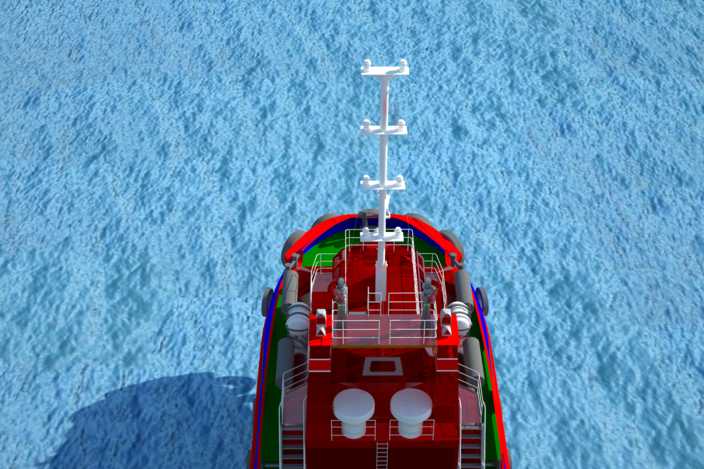

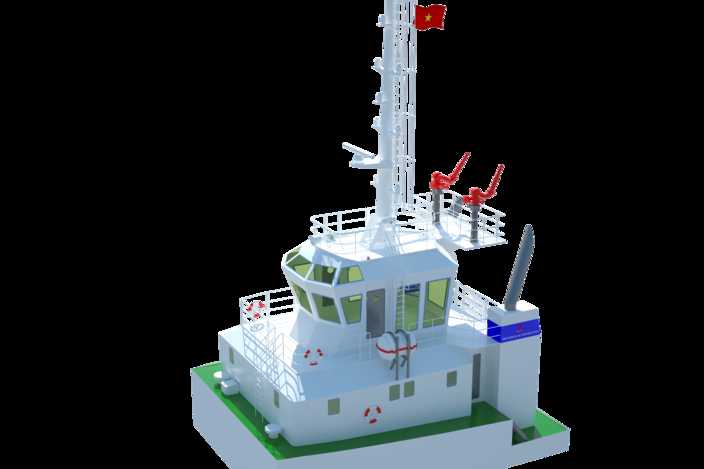

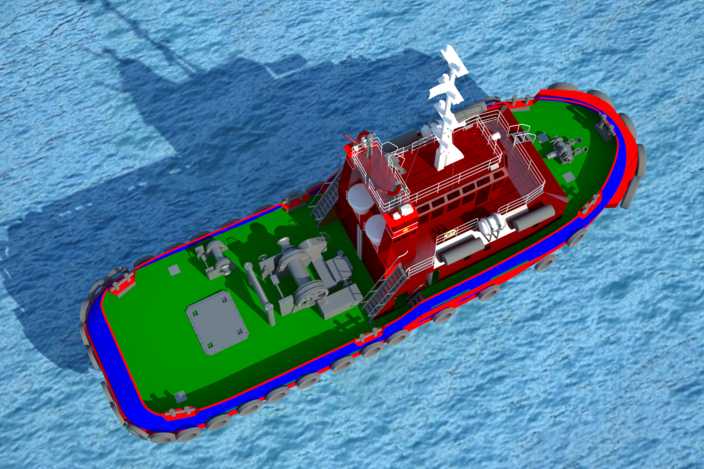

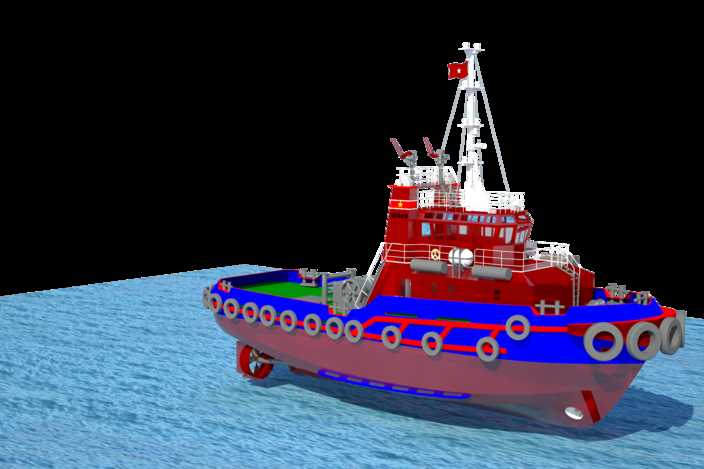

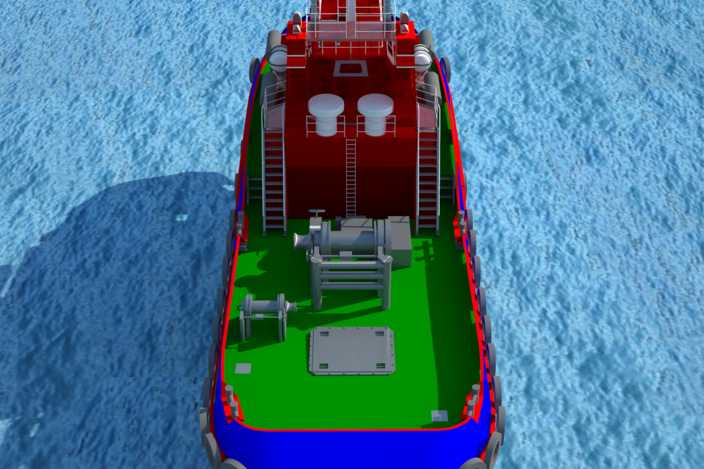

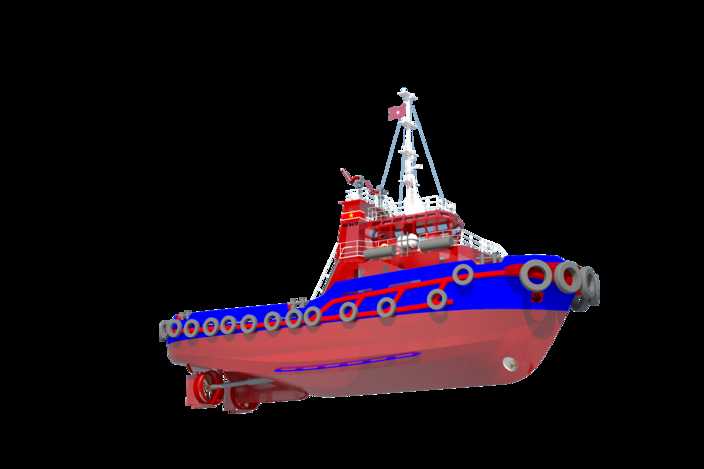

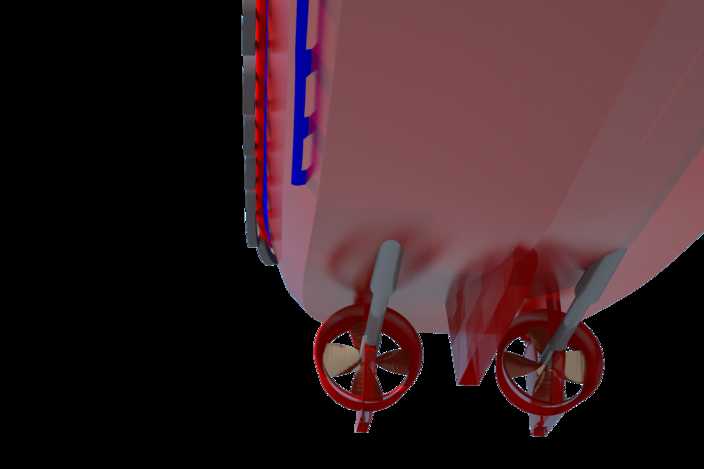

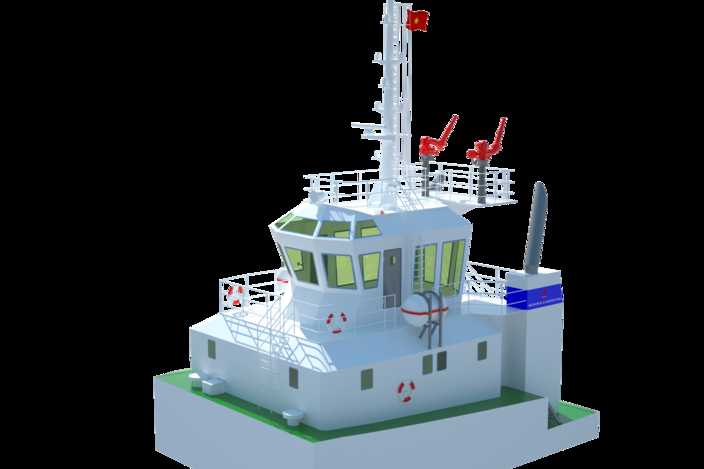

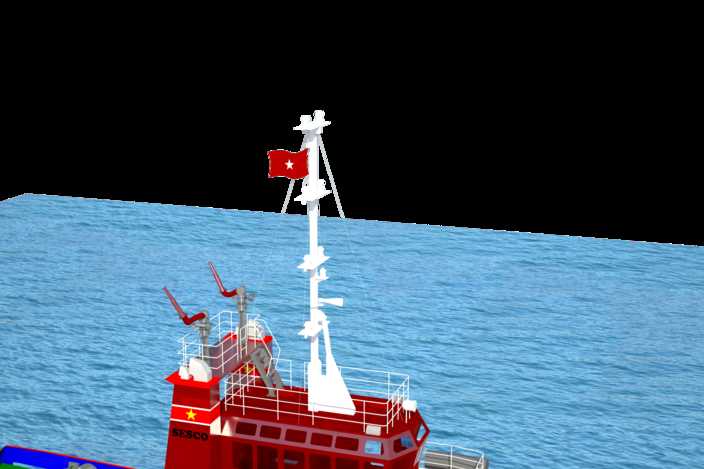

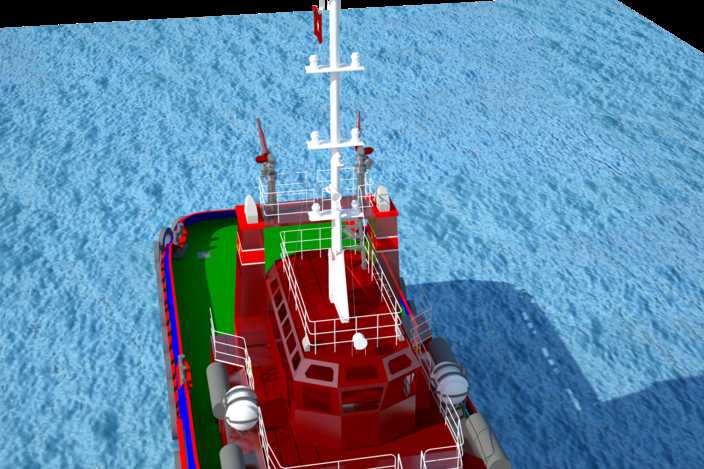

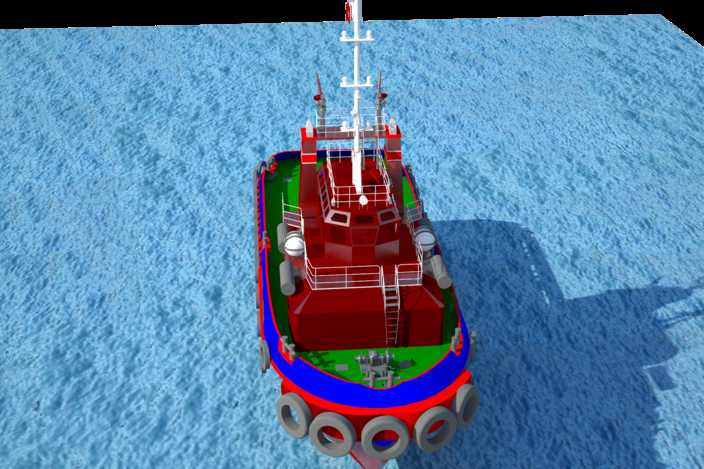

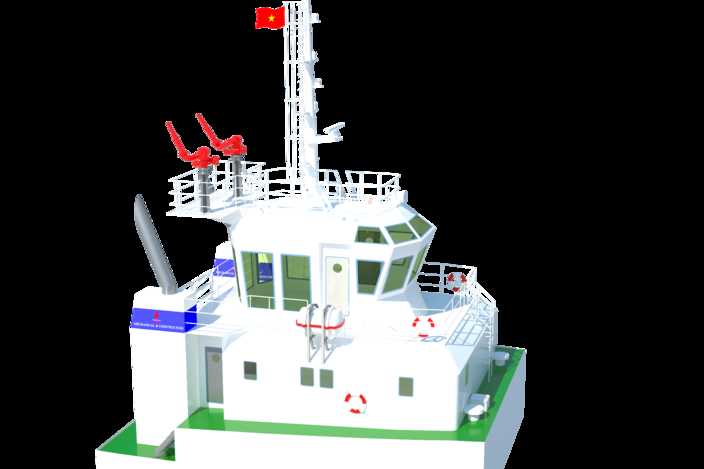

本作品为2200马力拖曳支持船的三维建模成果，建模过程严格参照实船参数完成全比例还原，首先梳理船舶整体尺度逻辑，以总长29.50米、型宽9.58米、型深4.40米的主尺度为基准搭建船体基础线框，通过曲面建模工具完成主船体、上层建筑的外轮廓构建，精准还原船艏、船艉的线型弧度，匹配实船航行的水动力造型特征。建模过程中对上层建筑进行分层拆解，依次完成驾驶舱、生活舱室、甲板作业区的结构搭建：驾驶舱区域采用多段透明玻璃材质模拟舷窗结构，还原舱室内部的视野布局，舱顶设置雷达桅、信号旗杆、航行灯座等海事通导设备结构，精准还原天线、信号灯、国旗挂载位的细节造型；甲板区域设置拖曳作业配套的系缆桩、导缆孔、救生设备挂载位，还原两台红色拖曳绞车的安装位置与结构形态，船舷侧设置防撞碰垫、救生圈挂载点，船艉区域预留拖曳作业的设备安装空间。材质渲染阶段针对不同部件匹配对应材质属性：船体主结构采用白色船舶专用漆材质，添加细微的漆面颗粒质感提升真实度，甲板作业面采用防滑绿色地坪材质，金属结构件如桅杆、绞车、系缆桩采用哑光金属材质，舷窗玻璃添加轻微反光与透明度参数，还原真实玻璃的光学效果，船体侧面的吃水标识、船名标识采用贴图方式精准贴合曲面，避免纹理拉伸变形。结构设计上还原实船的动力配置逻辑，双机总功率2200马力的动力布局对应机舱区域的结构预留，匹配额定转速1800RPM、齿轮箱比5.05:1的传动系统空间占位，同时还原船舶199.5吨载重吨对应的吃水深度，确保水线位置与实船3.70米的吃水参数完全匹配。建模过程中对船舶的功能分区进行明确区分，驾驶舱的操控台布局、舱室的门窗开合结构、甲板的安全护栏结构均按照海事船舶的建造规范完成细节搭建，既保证整体外观的还原度，也清晰呈现拖曳支持船的作业功能结构，可用于船舶结构教学、作业方案演示、海事场景搭建等场景使用。
