带花键段齿轮轴传动构件

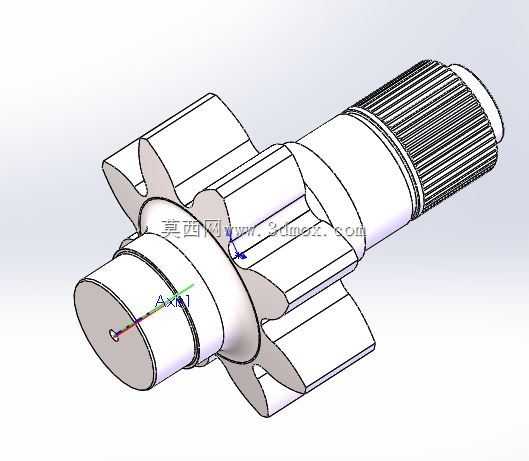

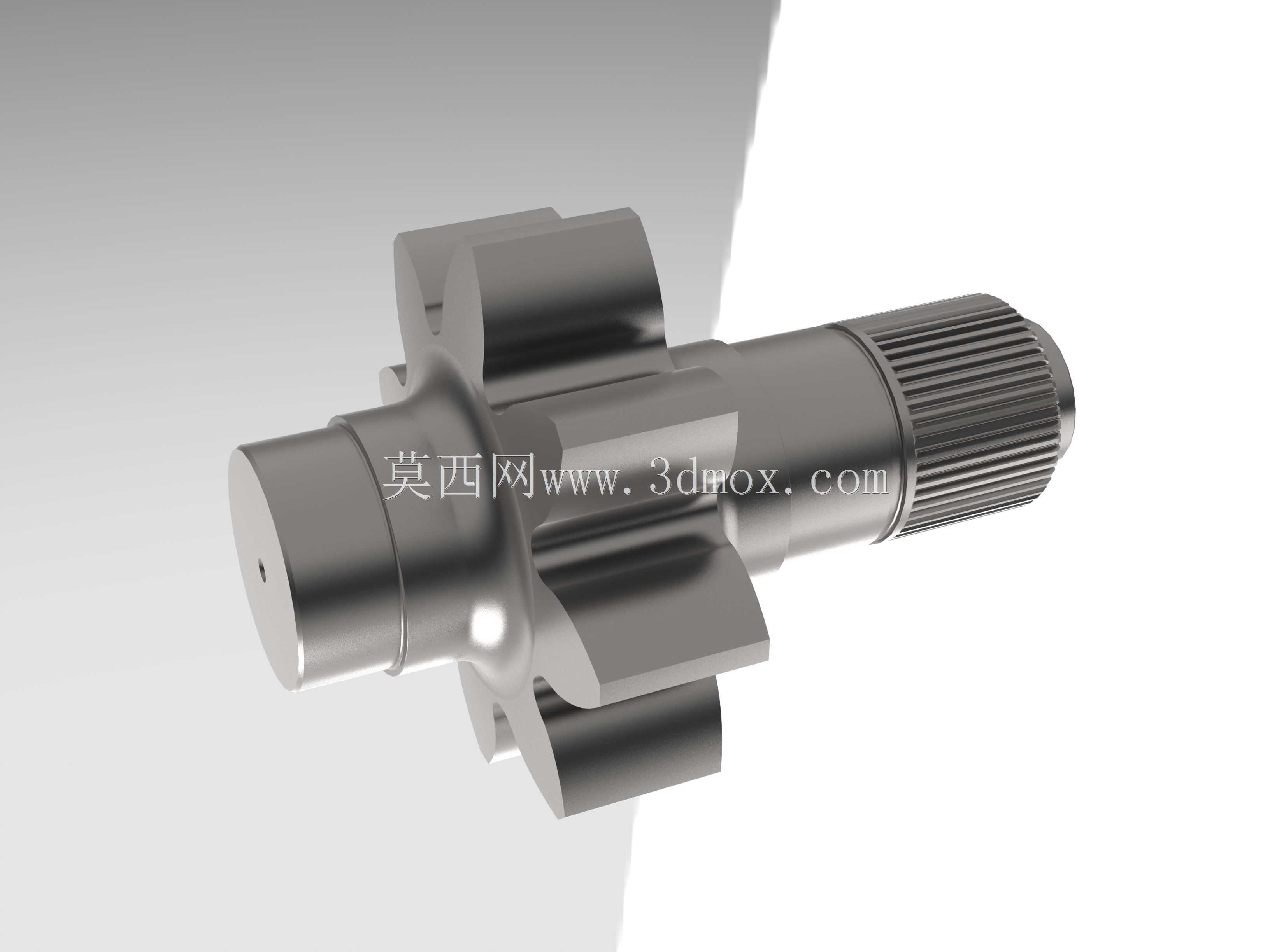

　　这类带集成齿轮与花键段的轴类构件，是动力传动系统里的核心受力零件，常见于重载行走机械、工业减速机、工程机械的传动箱内部，承担着扭矩传递、转速匹配的核心作用，区别于分体装配的齿轮与轴结构，集成式设计能消除配合间隙带来的传动回差，同时提升大扭矩工况下的结构可靠性，避免键连接失效的风险。从结构布局来看，构件沿轴向分为几个功能段，一端的外花键段用于和配套的内花键毂类零件配合，这类花键采用渐开线齿形，齿向精度控制严格，能保证配合时的同轴度，同时多齿啮合的特性可以分散载荷，适合频繁正反转、冲击载荷较大的工况，花键末端的退刀结构是加工时的工艺避让位，避免磨削花键时出现砂轮干涉，也能保证配合件安装到位。中间集成的齿轮段采用直齿结构，

　　齿部参数经过载荷校核，齿根做了圆角过渡处理，降低应力集中系数，齿轮两侧的轴肩是安装定位面，用于和轴承内圈配合，确定轴系在箱体内的轴向位置，轴肩的高度差经过严格计算，既要保证轴承定位的可靠性，又不能过高导致轴承拆卸困难，轴颈表面的粗糙度要求控制在合理范围，满足轴承配合的过盈量要求，同时保证装配后轴承的旋转精度。靠近齿轮的光轴段是密封件安装位，表面加工纹理呈螺旋状，和旋转方向匹配，能在运转时带动润滑油回流，避免油封处出现漏油问题，轴端的中心孔是加工基准，整个轴类零件的外圆磨削、齿形加工、花键加工都以两端中心孔作为定位基准，保证各段的同轴度公差，控制轴系运转时的径向跳动量，降低高速运转时的振动和噪声。设计这类构件时，

　　首先要根据传动系统的输入扭矩、转速确定轴的最小直径，再结合轴承选型、齿轮参数、花键规格逐步确定各段的直径和长度，安装边界需要匹配箱体内部的轴承座孔距、齿轮啮合的中心距、花键配合件的行程范围，轴向尺寸链计算要考虑热胀冷缩的补偿量，避免工作温升后轴系出现卡滞。选材上通常采用合金结构钢，经过调质处理获得综合力学性能，齿部和花键表面做高频淬火处理，提升表面硬度和耐磨性，芯部保持足够的韧性，承受冲击载荷不会断裂。实际应用中，这类集成齿轮轴的装配需要先压装两侧轴承，再整体装入箱体，齿轮和配对齿轮的侧隙要调整到设计范围，花键段配合的零件要做轴向限位，防止运转时出现轴向窜动，日常维护中需要重点检查齿面磨损情况、花键配合间隙、轴颈处密封状态，

　　一旦出现齿面点蚀、花键磨损超差就需要及时更换，避免故障扩大影响整个传动系统的运行。不同于普通光轴，这类集成了齿轮和花键的轴类零件，加工工序更复杂，需要经过车削、滚齿、滚花键、热处理、磨削、齿形精加工多道工序，每道工序的形位公差都需要严格管控，尤其是齿轮和花键相对于轴颈的径向跳动，会直接影响传动平稳性和使用寿命，建模时需要注意各功能段的过渡圆角、退刀槽尺寸、倒角参数，这些细节往往决定了零件的加工工艺性和实际使用可靠性，不能只做简化的几何外形忽略工艺结构，否则输出的模型无法直接用于生产指导。
