格腿自升式海洋作业升降平台结构设计

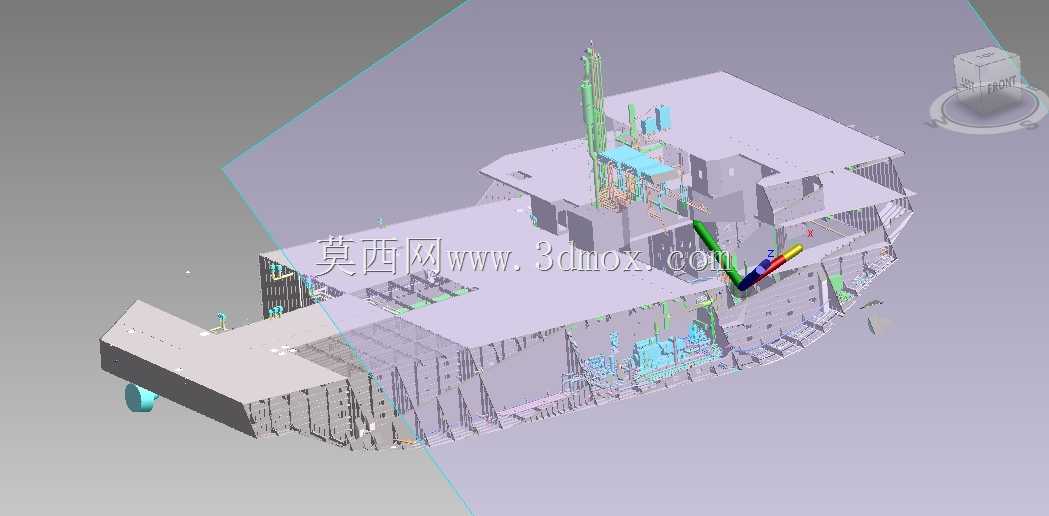

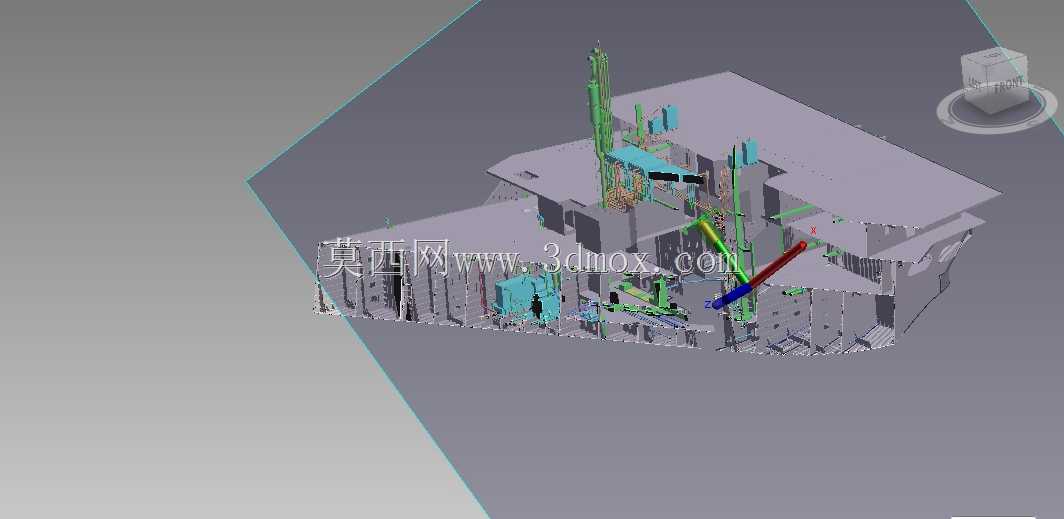

　　在近海油气开发、海上风电运维、近岸工程勘察这类作业场景里，格腿自升式升降平台是适配浅海大陆架作业的核心装备，和常规坐底式作业船不同，它依靠可升降的格构式桩腿插入海床，将主船体抬升到浪溅区以上，规避潮汐、波浪对作业面的干扰，能在海况相对复杂的近岸区域提供稳定的作业承载平台。这套三维结构完整还原了平台的主船体舱室布局、格构式桩腿的连接节点、升降导向机构的装配关系，以及船体底部的推进与锚泊辅助结构，建模过程中优先保证了结构受力路径的还原，没有做过度的外观简化，能直接用于结构受力校核的前置参考。

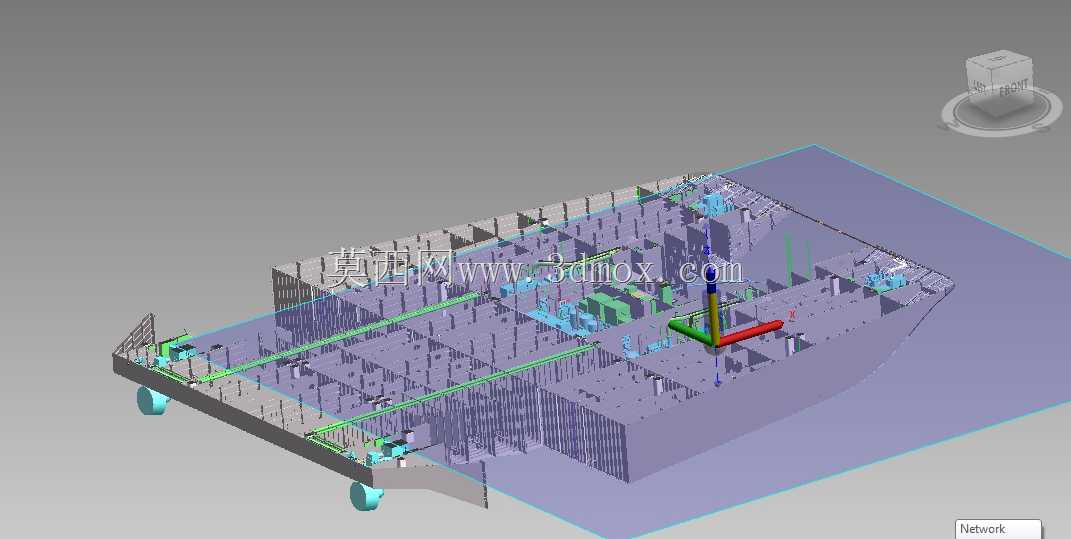

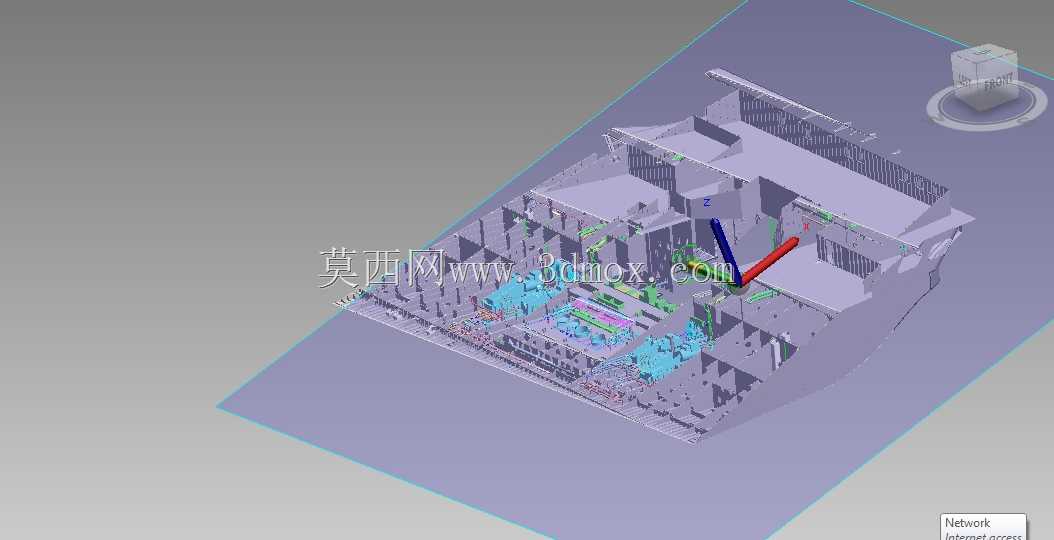

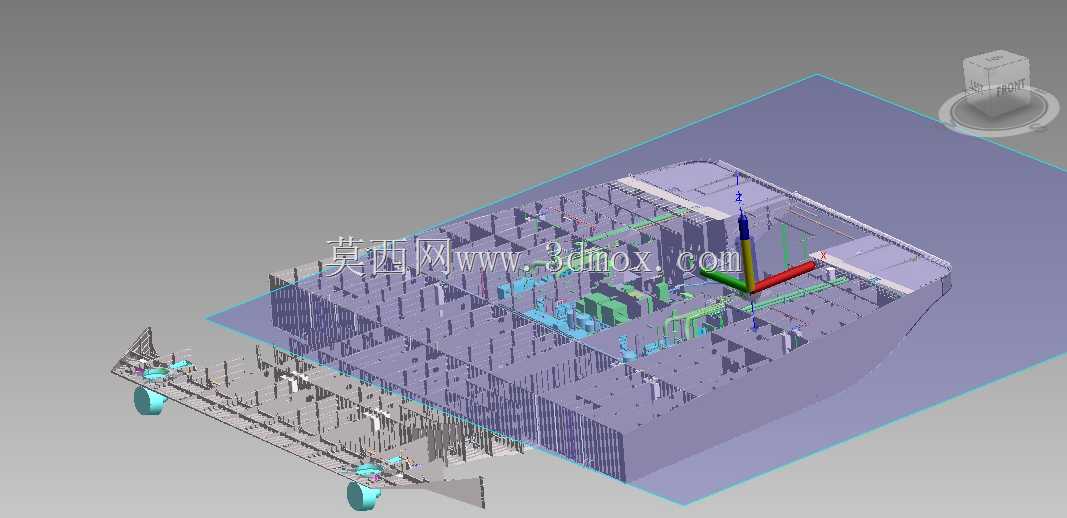

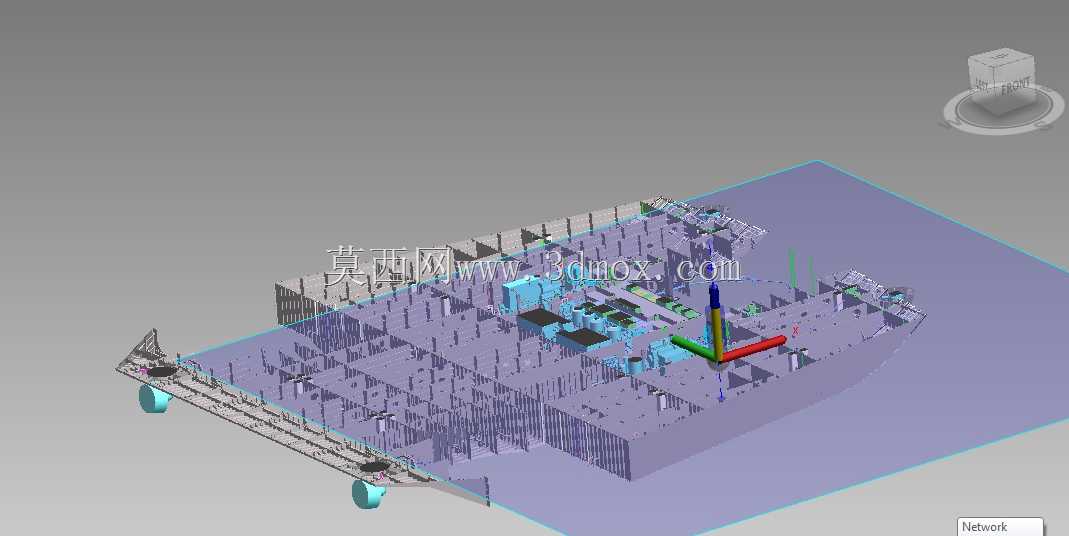

　　从实际作业需求出发，这类平台的主甲板需要预留足够的设备安装空间，不管是搭载钻井模块、起重设备还是风电运维的物料堆场，都要求甲板下方的舱室结构有足够的承载冗余，建模时按照横纵舱壁的实际分隔逻辑，还原了压载水舱、动力舱、储物舱、人员居住舱的分隔边界，横舱壁的间距、纵骨的排布都参考了现役同类型平台的结构规范，避免出现舱室划分不符合作业流程的问题。格构式桩腿作为核心承载部件，弦杆与腹杆的连接节点做了实体化还原，桩腿和船体连接的升降导向槽位置，预留了升降机构的安装空间，导向面的平行度、桩腿的垂直度都在建模时做了装配约束，能直观看到桩腿升降过程中和船体的干涉边界。

　　设计思路上优先考虑了作业状态与拖航状态的切换逻辑，拖航时桩腿完全升起，主船体依靠自身浮力航行，此时船体的重心高度、浮心位置都需要和舱室压载能力匹配，模型里还原的压载舱分布，刚好对应拖航时调整纵倾、横倾的配载需求；作业时桩腿下放插入海床，船体抬升到设定高度后，锁紧机构将桩腿和船体刚性连接，此时波浪载荷、甲板作业载荷都通过桩腿传递到海床，模型里的桩腿弦杆尺寸、腹杆排布密度，都对应了浅海作业常见的海况载荷等级，没有出现结构强度冗余不足或者过度设计增加自重的问题。

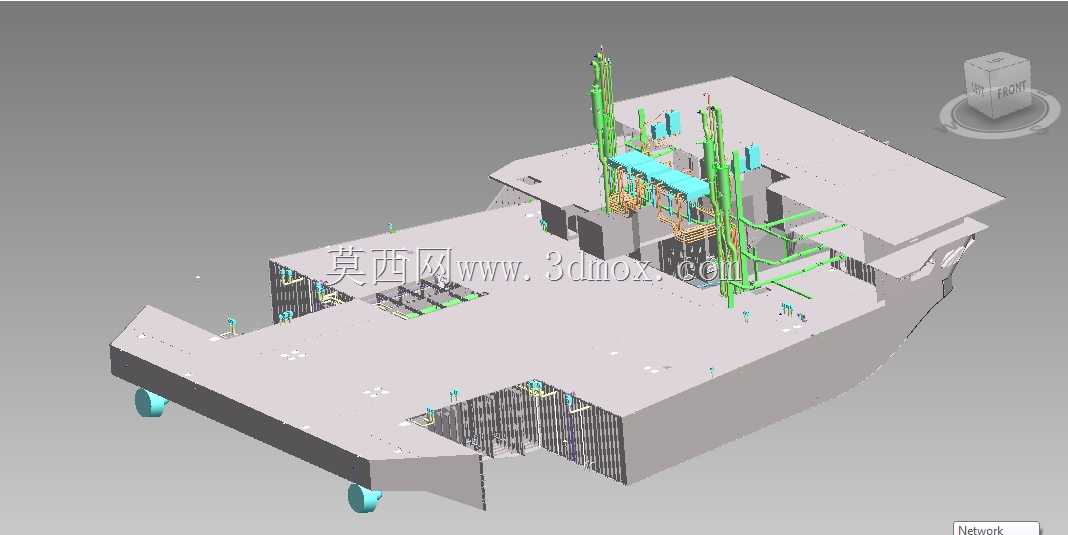

　　外形尺寸与安装边界方面，主船体的型宽、型长参考了近海作业常用的30米级作业平台参数，甲板边缘的护舷结构、系缆桩位置都做了还原，桩腿的总长度满足潮差带加上海床插入深度的作业需求，升降机构的安装位置避开了主甲板的作业预留区，舱室内部的通道宽度、设备吊装口尺寸都符合海上作业的安全规范，推进装置布置在船尾底部，不会和下放状态的桩腿产生运动干涉。模型里还还原了舱室内部的管廊走向，主电缆、压载水管路的排布路径沿着纵骨间隙布置，既节省舱内空间，也方便后期的检修维护，避免管路和结构件出现交叉干涉。

　　对于结构设计从业者来说，这套模型可以直观理解自升式平台的载荷传递路径，从甲板载荷到横纵舱壁，再到船体与桩腿的连接锁紧机构，最后通过桩腿传递到海床，整个力流路径在模型里都有对应的结构承载件，没有出现力流中断的结构设计缺陷；对于设备选型人员来说，可以参考模型里的安装边界，匹配对应的升降驱动机构、锁紧装置、压载系统设备，不用再反复核对舱室的预留空间尺寸；对于三维建模从业者来说，这种大型复杂钢结构的分层建模逻辑——从主船体的板架结构到桩腿的桁架结构，再到小型附件的细节补充，能为同类型海洋工程装备建模提供参考，避免出现建模顺序混乱导致的装配约束错误。
