70吨级桁架臂起重作业臂结构设计

　　在重型起重作业场景中，桁架式吊臂是大吨位起重设备的核心承载部件，本次呈现的70吨级起重作业臂结构，主要适配中大吨位轮式起重机、履带起重机的主臂作业工况，可覆盖基建施工、重型设备吊装、港口货场装卸、风电塔筒辅助吊装等多类需要大起升高度、大作业半径的起重场景。不同于中小吨位起重机常用的箱型伸缩臂结构，该臂架采用空间桁架式受力结构，在保证整体承载强度的前提下，能大幅降低臂架自身重量，减少起重作业时的无效载荷占比，提升同等整机吨位下的有效起吊能力。

　　从结构设计逻辑来看，该臂架采用三角形截面空间桁架构型，主弦杆承担轴向拉压载荷，腹杆体系负责传递横向剪力与局部弯矩，所有杆件连接节点均采用相贯线焊接的处理方式，避免了额外节点板带来的应力集中与重量冗余。设计过程中优先考虑了臂架在不同作业幅度下的受力特性：当作业半径较小时，臂架主要承受轴向压力，此时弦杆的截面选型与长细比控制是设计核心，通过优化弦杆的分段长度与腹杆的排布间距，将臂架的整体稳定性控制在许用范围内，避免作业过程中出现失稳屈曲风险；当作业半径较大时，臂架承受的横向弯矩占比提升，此时上下弦杆的截面差、腹杆的抗剪刚度会直接影响臂端的挠度变形量，设计中通过调整不同区段腹杆的截面规格，在臂架弯矩较大的根部区域加密腹杆排布、增大腹杆截面，在弯矩较小的臂头区域适当减小杆件规格，实现结构重量与受力性能的最优匹配。

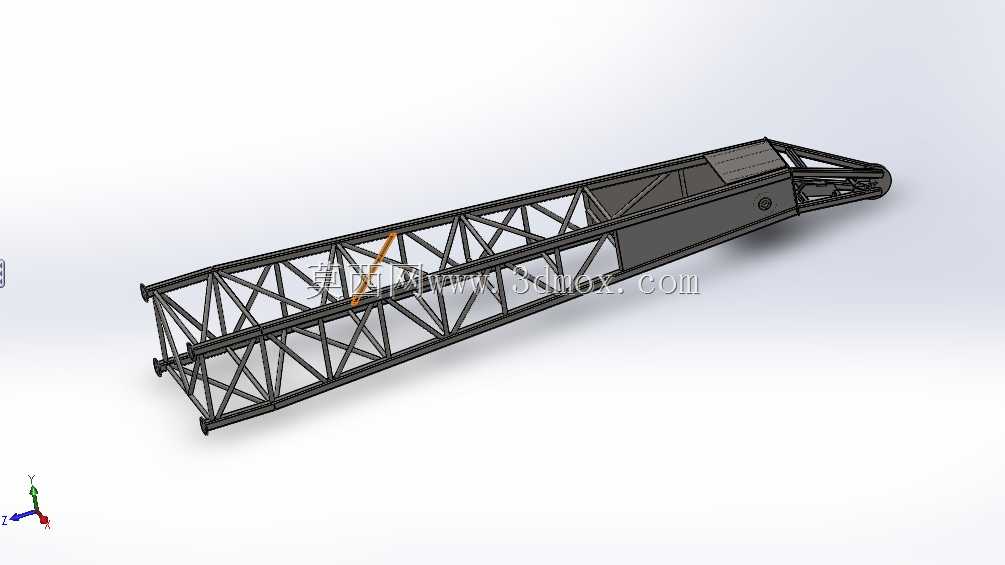

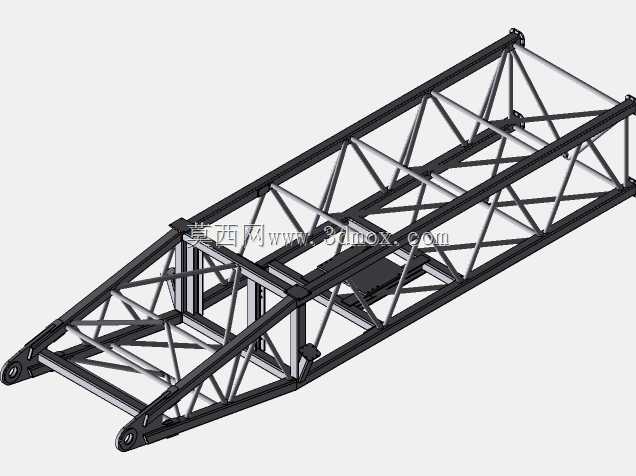

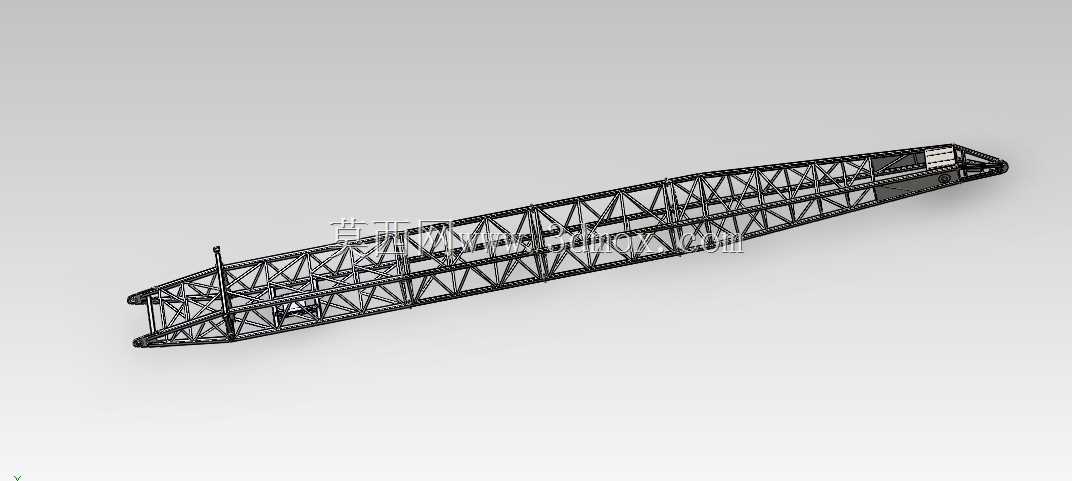

　　从安装边界与尺寸适配角度，该臂架根部设置有标准铰接连接接口，可与起重机的转台臂架铰点直接适配，铰接孔的位置精度、端面配合公差均按照重型起重设备的装配要求设计，保证臂架变幅过程中转动顺畅无卡滞；臂头位置设置有滑轮组安装支座、变幅拉索连接耳板，可适配不同倍率的起升滑轮组安装，满足不同起重量下的钢丝绳缠绕需求。臂架整体采用分段式设计，单段臂架的长度控制在公路运输许可的尺寸范围内，不同臂段之间采用销轴连接结构，现场作业时可根据所需的作业高度快速拼接不同长度的臂段组合，无需额外的大型辅助工装即可完成臂架组装，适配野外作业的快速转场需求。

　　在细节结构处理上，臂架侧面预留有变幅油缸、伸缩机构（若适配伸缩桁架臂工况）的安装支座，所有焊接节点均做了圆弧过渡处理，减少交变载荷下的应力集中风险，提升臂架的疲劳使用寿命；臂架表面的结构排布充分考虑了风阻影响，开放式的桁架结构在大风作业环境下可有效降低风载荷对臂架的侧向作用力，提升高空作业时的整机稳定性。不同于纯理论建模的概念结构，该臂架的所有杆件选型、节点位置、接口尺寸均参考实际70吨级起重机的作业参数设定，建模过程中还原了实际生产中的工艺避让空间、焊接操作间隙，不存在无法落地生产的理想化结构，可直接用于同类型起重设备的结构参考、作业工况受力仿真验证，也可作为起重机械结构设计教学的典型案例，帮助设计人员理解空间桁架结构在重型承载部件中的应用逻辑，掌握大长细比受压构件的稳定性设计要点。
