重型工程机械铰接式支撑基座结构设计

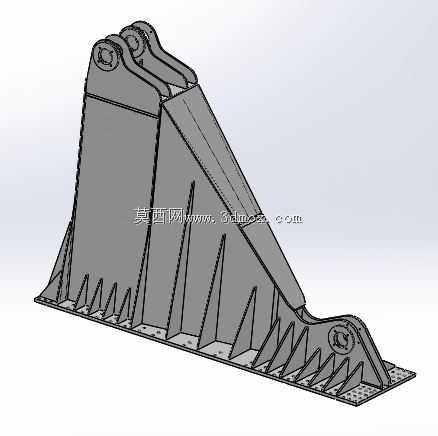

　　在露天矿山开采、大型基建土石方作业的重型工程机械作业场景中，这类支撑基座是连接上部工作装置与下部行走底盘的核心传力构件，日常需要承受大吨位偏载、冲击载荷以及交变应力的反复作用，其结构可靠性直接决定整机作业的稳定性与服役寿命。不同于普通设备的固定式安装底座，该基座采用双组铰接耳板的上部连接结构，每组耳板都预留同轴销孔，能够通过高强度销轴与动臂、斗杆类工作装置实现铰接，允许上部构件在设定角度范围内完成俯仰摆动，适配挖掘、装载、举升等不同作业姿态的角度调整需求。

　　从结构受力逻辑出发，整个基座的主体采用变截面斜向承力梁作为核心传力路径，将上部铰接点传递来的垂直载荷、水平倾覆力矩直接导向底部安装面，避免应力在结构内部出现无意义的折返。为了在控制整体自重的前提下提升结构刚性，承力梁的两侧以及底部过渡区域均匀布置了多组三角形加强筋，筋板的排布方向完全贴合主应力迹线走向，每道筋板的厚度、高度都根据所在位置的应力梯度做差异化设计——靠近上部铰接点的区域应力集中程度高，筋板高度更高、厚度更大，靠近底部安装端的区域应力逐渐分散，筋板尺寸相应收窄，既避免了材料的冗余浪费，也不会出现局部刚性不足导致的应力突变。

　　底部采用带阵列安装孔的法兰式底板作为安装边界，底板上的安装孔按照等载荷分布原则排布，孔位间距、边距都满足高强度螺栓连接的设计规范，安装时能够通过螺栓组将整个基座牢牢固定在底盘的主梁结构上，底板与承力梁的连接位置做了大圆弧过渡处理，消除焊接直角带来的应力集中隐患，即使在承受突发冲击载荷时，也不会在焊缝根部出现裂纹萌生的问题。上部的两组铰接耳板采用平行对称布置，耳板的销孔位置做了加厚镶套设计，能够承受销轴转动带来的长期磨损，日常维护时仅需更换镶套即可恢复配合精度，不需要整体更换基座，大幅降低了设备的全生命周期维护成本。

　　在实际作业过程中，当上部工作装置进行偏载作业时，斜向承力梁会将侧向力均匀分散到底板的各个连接点上，不会出现单侧受力过大导致的螺栓断裂或者底板变形问题；筋板之间预留的空隙既可以作为焊接作业的操作空间，保证每道焊缝都能够实现满焊，也能够在设备作业时容纳散落的泥沙、碎石，避免异物堆积在结构缝隙中造成额外的腐蚀或者卡滞。整个结构的外形轮廓充分考虑了工程机械的作业环境，所有外露的棱角都做了倒角处理，避免在装配或者维护过程中出现磕碰损伤，同时也减少了应力集中的薄弱点。

　　从安装适配性来看，该基座的上部铰接点间距、销孔直径、底部安装孔的孔位坐标都能够与对应吨位级别的工作装置、底盘结构形成精准匹配，不需要在现场进行额外的打孔或者焊接修改，装配时仅需完成销轴穿装、螺栓紧固两个核心步骤即可完成安装，大幅缩短了设备总装或者现场维修更换的作业时长。针对户外作业的防腐需求，结构表面预留了足够的涂装作业空间，所有板材连接位置的缝隙都做了连续密封焊接，避免雨水、泥沙进入结构内部造成锈蚀，能够适应高海拔、高湿度、多粉尘等各类恶劣作业环境的使用要求。
