型材切割用圆锯自适应导向工装结构

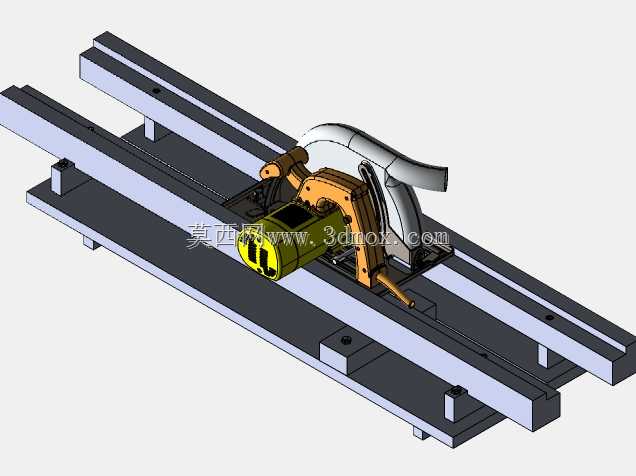

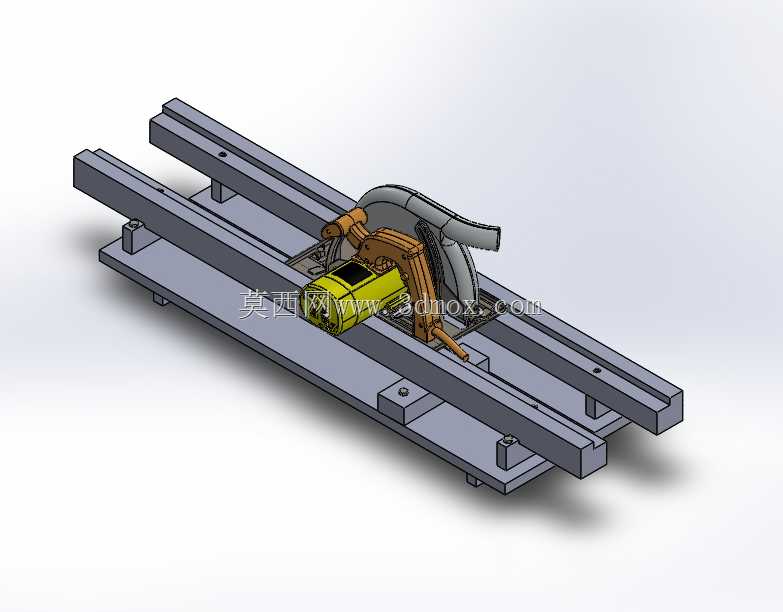

在小型金属型材、木方条料的批量下料作业场景里，手持圆锯的走刀偏移一直是影响切面垂直度、尺寸精度的核心痛点，这款导向结构正是针对这类现场作业痛点开发的配套工装。日常作业中，操作工人手持圆锯切割长条料时，很容易因为手腕施力不均、料件支撑不稳出现锯片偏摆，轻则造成切面斜度超标需要二次打磨，重则出现锯片卡滞、崩齿的安全隐患，这套导向结构通过双平行导轨的约束，完全限制了圆锯主机的非走刀方向自由度，让锯片始终保持垂直于料件支撑面的进给姿态。从结构设计逻辑来看，底座采用整体式平板承载结构，两根平行的直线导轨通过螺栓锁紧固定在底座两侧的安装凸台上，导轨跨距根据常规手持圆锯的底座尺寸匹配设计，既保证锯座滑动时无卡滞间隙，又不会因为跨距过大造成整体结构笨重。圆锯主机通过适配的连接座卡在导轨滑块上，连接座的安装孔位做了长槽调节设计，可以适配不同功率、不同底盘尺寸的常规手持圆锯安装，不需要对原有圆锯做破坏性改装。安装边界方面，底座上预留了T型槽安装位和螺栓沉孔，可以直接固定在常规的木工工作台、金属下料工作台上，也可以搭配快速压料夹具使用，整体结构的进料方向没有多余遮挡，最长可以适配6米以内的长条型材通长切割，不需要频繁挪动料件。实际使用时，只需要将待切割的条料放置在两根导轨之间的支撑平面上，调整好定位挡块的尺寸位置，推动圆锯沿导轨走刀即可完成高精度直切，相比手持自由切割，切面垂直度可以控制在0.1mm/100mm以内，尺寸重复定位精度可达0.2mm，完全满足小型五金加工、家装现场下料、家具制作等场景的精度要求。结构上没有复杂的传动部件，所有滑动配合面都做了防尘倒角设计，切割产生的木屑、金属碎屑不会卡在导轨缝隙里造成滑动卡滞，日常维护只需要定期清理导轨表面、涂抹少量润滑脂即可长期使用。导向结构的锯片下沉空间做了足够的余量设计，最大切割厚度可以达到120mm，覆盖绝大多数常用型材、木方的切割厚度需求，导轨两端设置了硬限位挡块，避免圆锯滑动超程脱出导轨，消除作业过程中的安全隐患。
