适配五寸穿越机的八角瓦楞收纳纸箱结构

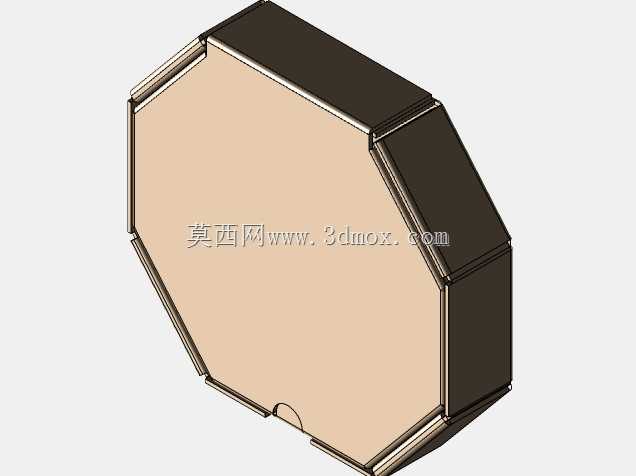

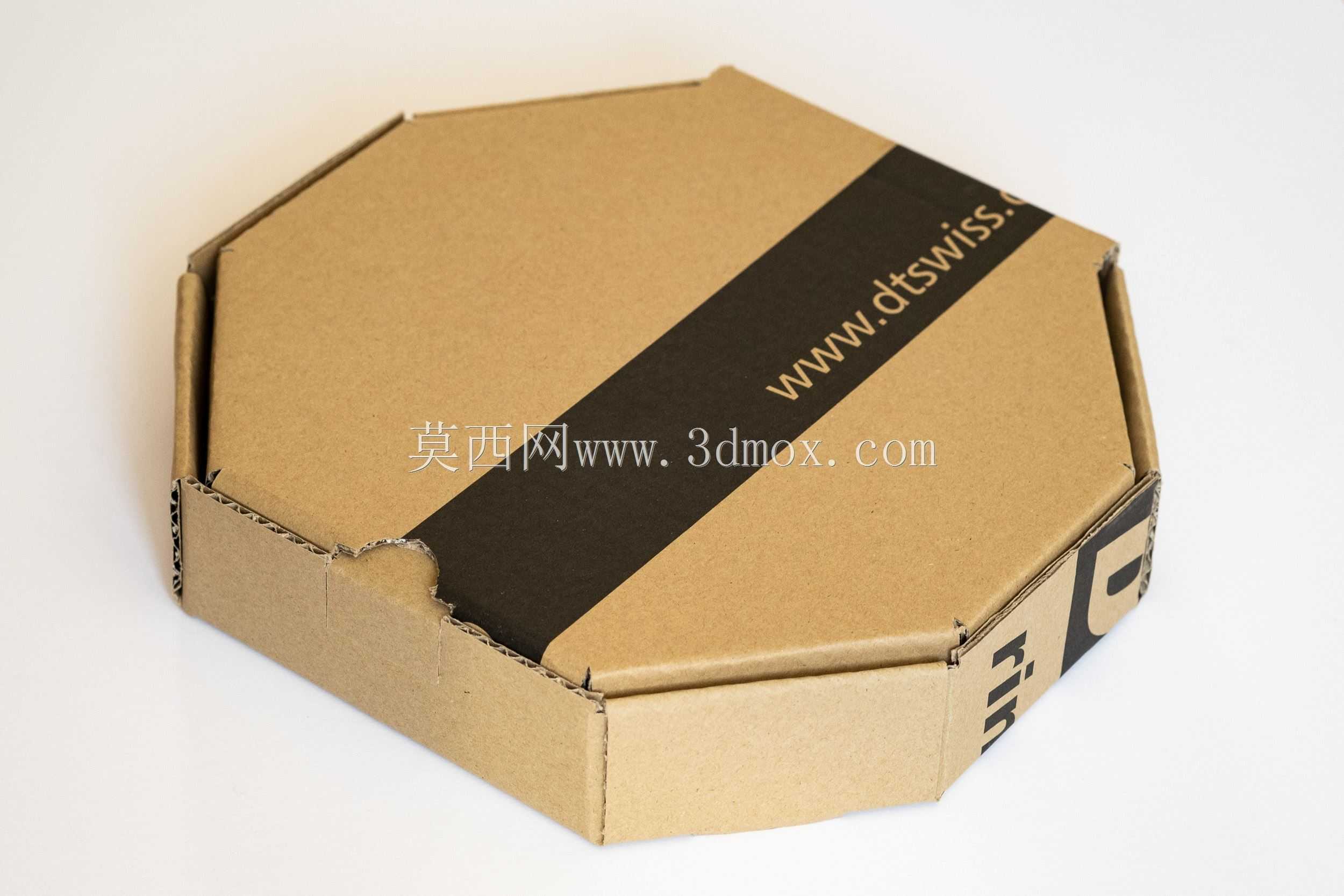

　　在FPV穿越机外场作业、日常收纳转运场景中，适配性强的防护包装一直是飞手群体的刚需，这款针对五寸FPV四轴飞行器设计的八角形瓦楞纸箱，完全围绕穿越机的实际存放需求做结构适配，没有冗余的空间浪费，也不会因为内部尺寸局促造成机臂、桨叶的挤压磕碰。从结构设计逻辑来看，箱体采用分体式两段结构，分为底座与上盖两个独立部分，上盖采用套合式结构扣合在底座外侧，相比常规对口盖纸箱，这种套合结构的边缘抗挤压能力提升明显，在堆叠存放时能更好分散外部压力，避免箱体边角塌陷压损内部的无人机部件。箱体的成型完全依托瓦楞纸板的弯折与刻痕工艺实现，不需要额外的金属连接件、塑料卡扣，加工时可以将两个部件的展开图分别排布在A3幅面的纸张上打印模板，

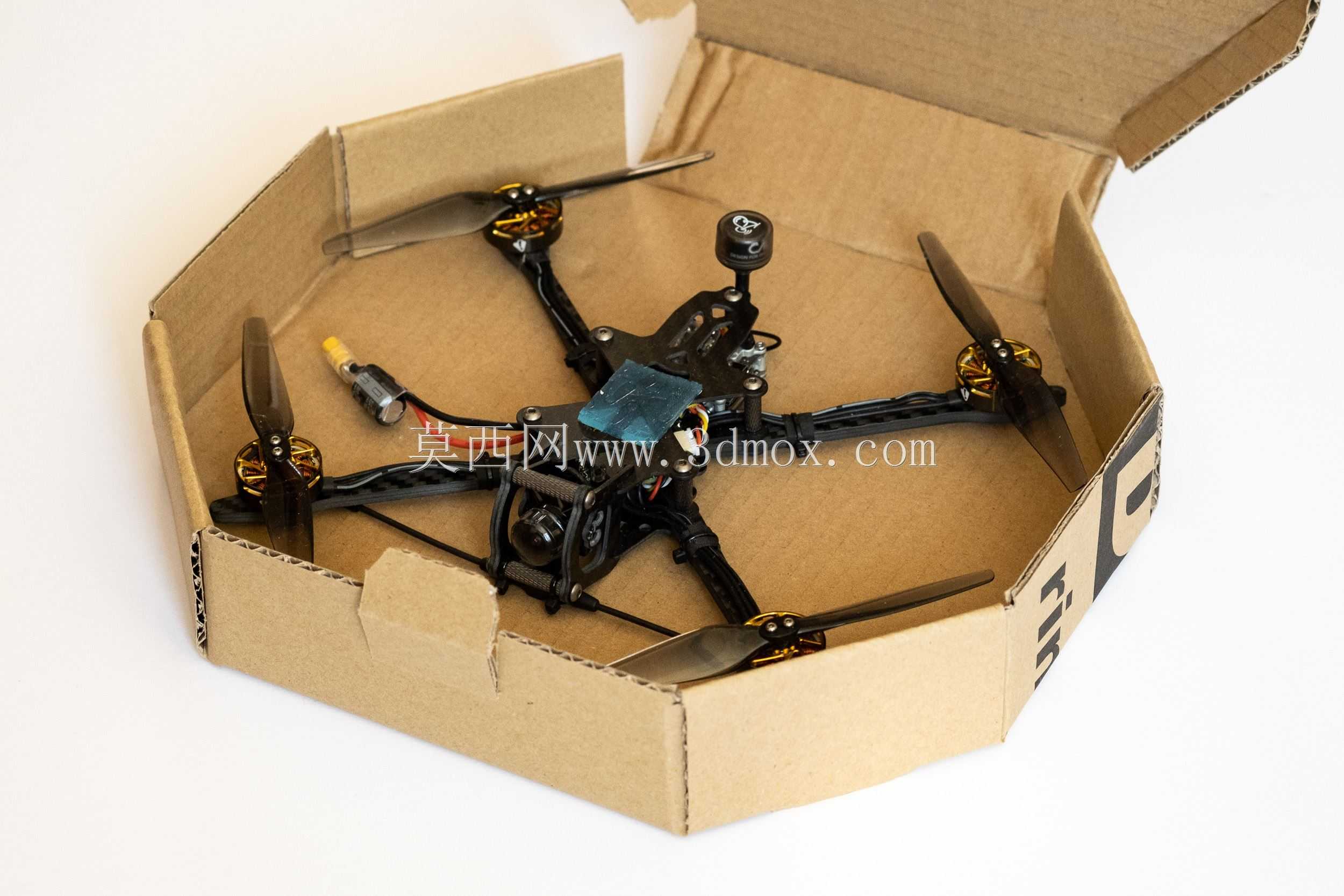

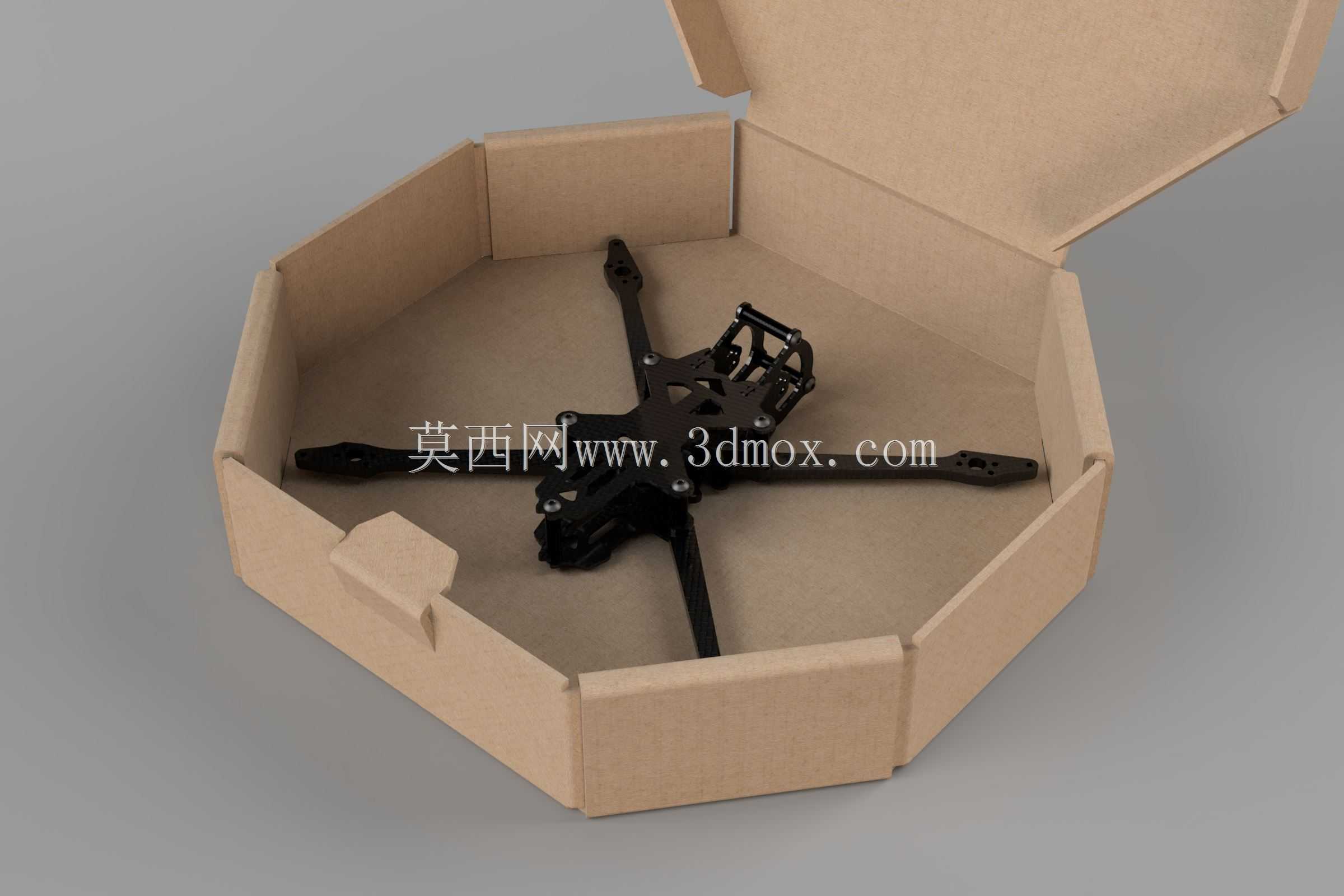

　　转印到3mm厚度的瓦楞纸板上后，通过美工刀切割外形、钝头工具压出折痕即可完成手工制作，若有激光切割设备则可以进一步提升切口精度与折痕一致性，整个钣金式的展开设计逻辑，让加工门槛降到极低，不需要专业包装加工设备就能完成单件制作。从内部容纳边界来看，箱体内部净空完全匹配常规五寸穿越机的外轮廓尺寸，机臂斜向展开后的最大对角线尺寸、顶部GPS模块与图传天线的凸起高度、底部电池绑带的突出厚度都做了预留，放入无人机后不会出现机臂顶到箱壁、顶部元件被上盖压到的情况，八角形的箱体轮廓刚好顺着四轴飞行器四个机臂的延伸方向做内收，相比常规方形纸箱，四个斜切的边角刚好对应四个机臂的末端位置，既减少了多余的纸板用料，也能让机臂末端自然抵近箱体内壁，

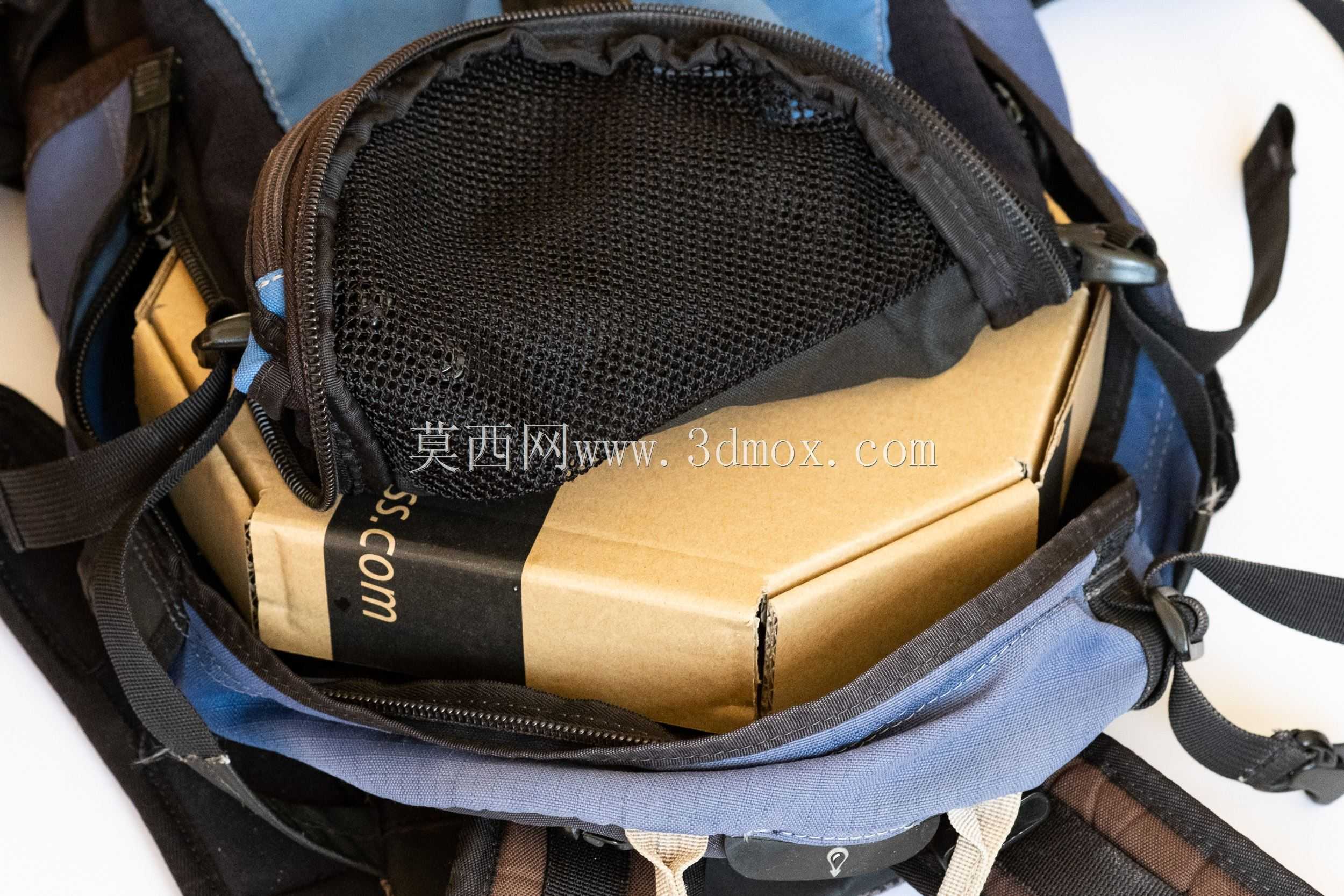

　　减少转运过程中无人机在箱内的窜动空间，不需要额外填充大量缓冲泡沫就能实现基础的限位防护。实际使用场景中，这款纸箱既可以作为穿越机日常在家存放的收纳容器，避免桨叶落灰、机臂被其他杂物磕碰，也可以作为外场飞行时的便携转运容器，瓦楞纸板本身的重量极轻，不会增加太多携带负担，3mm厚度的瓦楞纸板具备足够的抗穿刺与缓冲能力，能够应对日常携带过程中的轻微磕碰、挤压，哪怕不小心从桌面高度滑落，箱体的结构形变也能吸收大部分冲击能量，保护内部的飞控、电调、摄像头等精密电子元件。设计过程中完全摒弃了常规包装的冗余结构，没有额外的提手、锁扣等易损部件，所有结构都依托纸板本身的弯折实现，套合后的上盖与底座之间依靠纸板之间的摩擦力就能实现可靠固定，

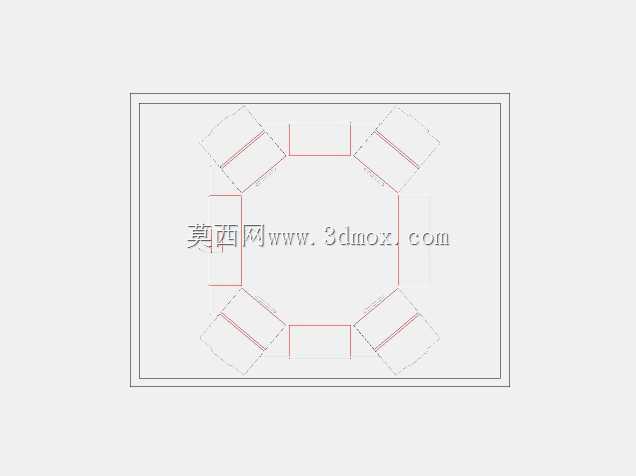

　　不需要额外的胶带封合，日常取放无人机时直接掀开上盖即可，反复开合也不会出现结构损坏。从展开排版来看，底座与上盖的展开图都做了拼版优化，尽可能减少纸板的边角料浪费，折痕位置的压线深度做了针对性设计，既保证弯折时不会出现纸板断裂，也能让弯折后的边角挺括，成型后的箱体棱角分明，堆叠放置时不会出现歪斜垮塌的情况。针对穿越机携带桨叶的使用需求，箱体内部的剩余空间还可以预留出备用桨叶、螺丝刀、备用螺丝等小配件的存放位置，不需要额外携带配件包，日常出门飞场只需要拎上这个纸箱就能装下所有基础飞行所需的物件。相比市面上售卖的硬质塑料无人机收纳箱，这种瓦楞纸板结构的收纳箱制作成本极低，哪怕出现箱体损坏的情况，只需要重新切割一张纸板就能快速替换，不需要承担高额的配件更换成本，对于经常外出飞场、容易磨损收纳容器的飞手来说，这种结构的实用性远高于量产的标准化收纳产品，能够根据自己手头穿越机的实际尺寸灵活调整展开图的参数，哪怕是改装过天线、增加了外置设备的自定义穿越机，也能通过微调展开尺寸做出完全适配的收纳箱体。
