工业带式过滤压滤设备结构设计

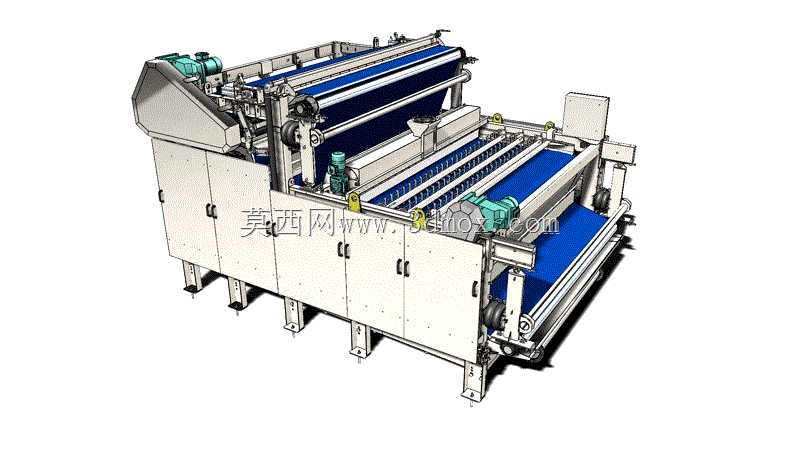

该带式过滤压滤设备主要应用于环保污水处理、选矿尾矿处理、食品加工浆料脱水、化工物料固液分离等工业场景，是连续式固液分离作业的核心处理设备，可对含水率较高的浆状、泥状物料进行连续压榨脱水，将物料中的液相透过滤带分离排出，固相则随滤带输送完成卸料，实现物料的减量化处理，适配不同工况下的连续化生产需求。设备整体采用上下双层滤带布置结构，上层滤带承担进料布料与初步重力脱水功能，下层滤带配合多组压榨辊组完成逐级加压脱水，进料端设置匀料机构，可将输入的待处理物料均匀摊铺在滤带表面，避免因物料分布不均导致的滤带跑偏、脱水效果不一致问题。设备两侧设置封闭式柜体结构，既可以遮挡内部传动辊组与压榨机构，避免作业过程中物料飞溅污染生产环境，也可对内部传动部件形成防护，减少车间粉尘、水汽对轴承、传动件的侵蚀，延长设备维护周期。驱动单元采用多电机分布驱动设计，分别控制上下滤带的运行速度与张紧度，可根据不同物料的脱水特性调整滤带走速与压榨区间的压力，适配污泥、果蔬渣、选矿尾渣、化工浆料等不同属性物料的处理需求。设备底部设置可调式支撑脚，可根据安装地面的平整度调整支撑高度，保证设备整体水平放置，避免滤带运行过程中出现跑偏、打滑问题；设备两侧预留滤带更换操作空间，日常维护时可快速打开侧部柜门完成滤带更换、辊组清洁等操作。滤带张紧机构采用自动张紧设计，配合纠偏传感器实时监测滤带位置，当滤带出现偏移时自动调整纠偏辊角度，保证滤带始终在设定轨道内运行，避免滤带边缘磨损。压榨段采用梯度加压设计，从进料端到出料端辊组的压榨压力逐步提升，先通过重力段脱除物料中游离的自由水，再通过低压压榨段脱除物料间隙的毛细水，最后通过高压压榨段脱除物料内部的结合水，最终出料的固相物料含水率可稳定控制在工艺要求范围内，满足后续运输、堆存或资源化利用的要求。设备出料端设置刮刀机构，可紧密贴合滤带表面，将脱水后的固相物料从滤带上完整刮落，避免物料残留堵塞滤带孔隙，保证滤带的透水性能稳定。整体结构布局紧凑，在保证处理效率的前提下尽可能压缩设备占地面积，可适配不同规模生产线的安装空间需求，设备的进料口、出料口、排液口均采用标准化接口设计，可直接与上下游的进料输送机、出料输送设备、废液收集管路对接，无需额外定制转接结构，降低现场安装改造的工作量。
