机械耙式格栅除污设备结构设计

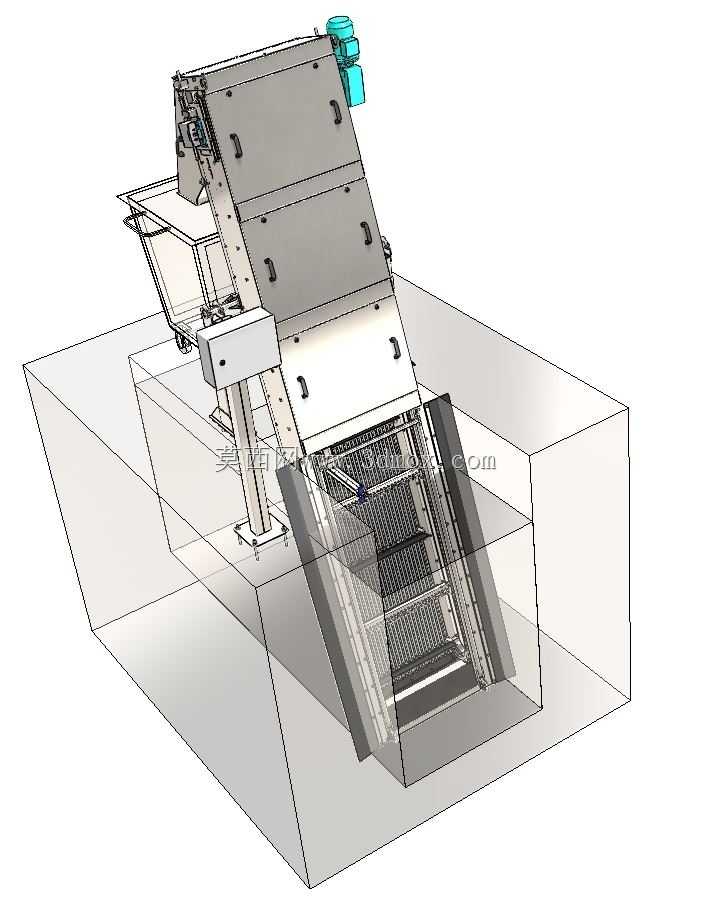

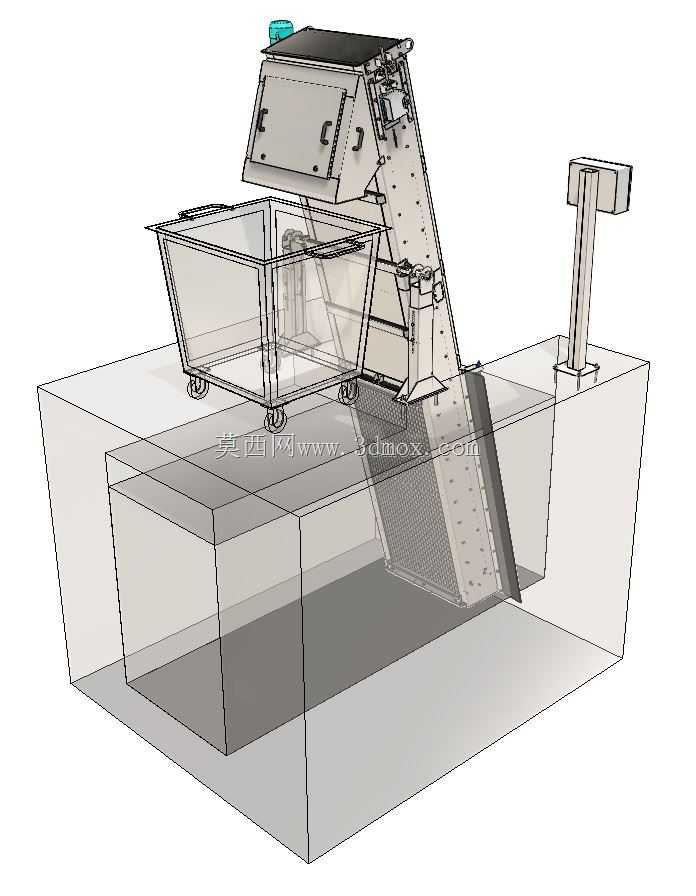

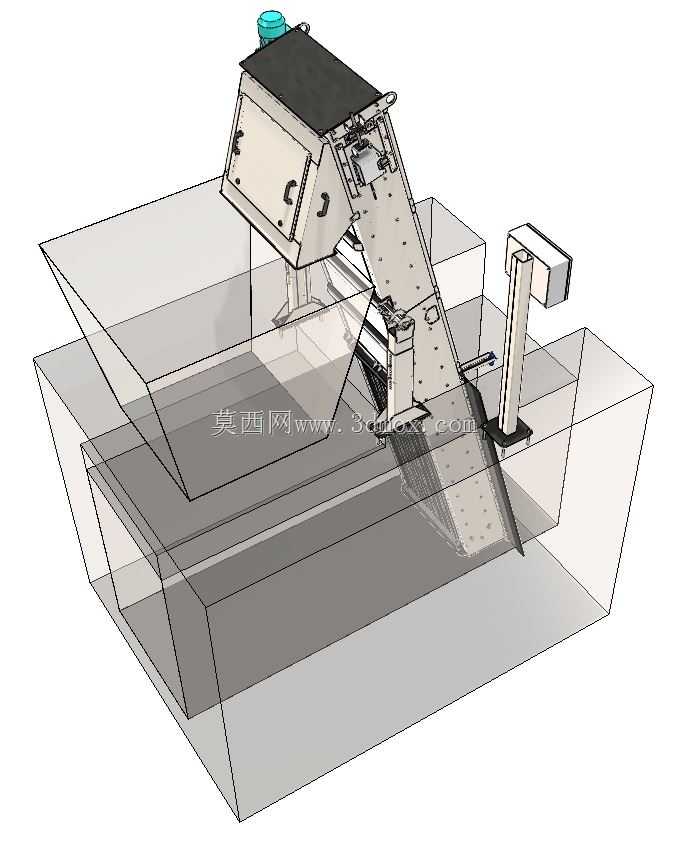

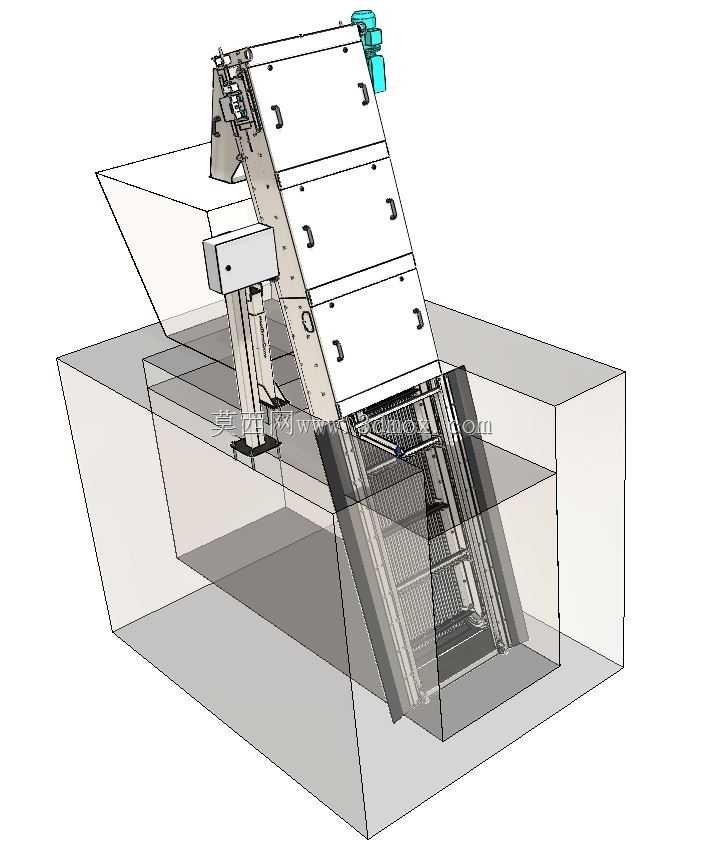

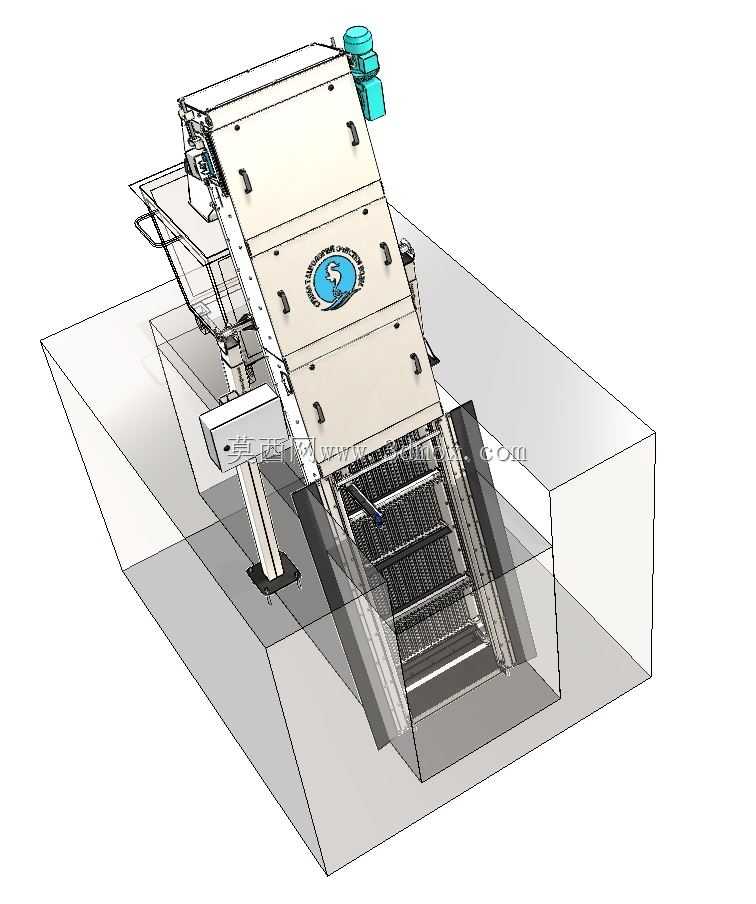

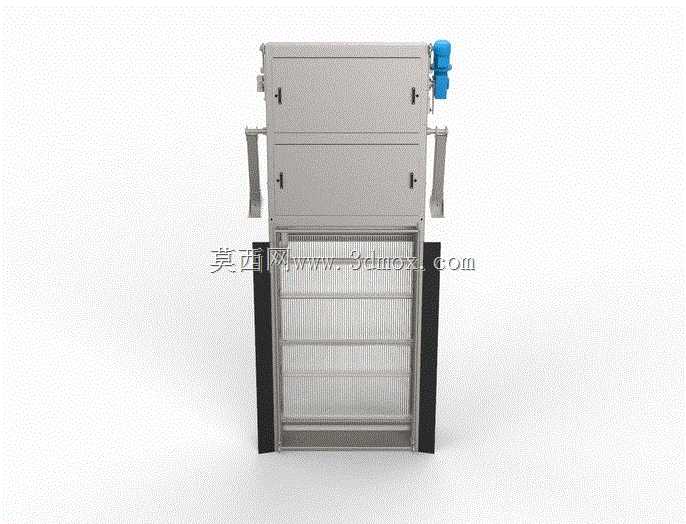

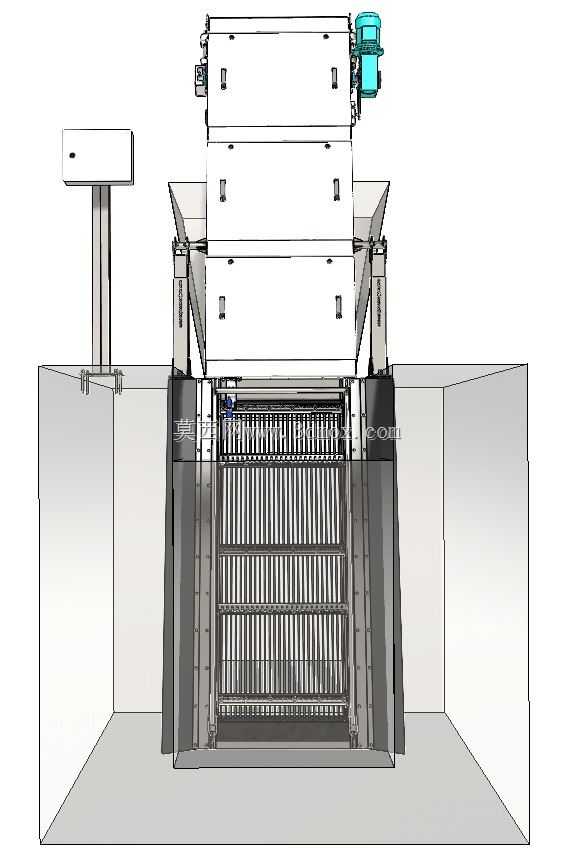

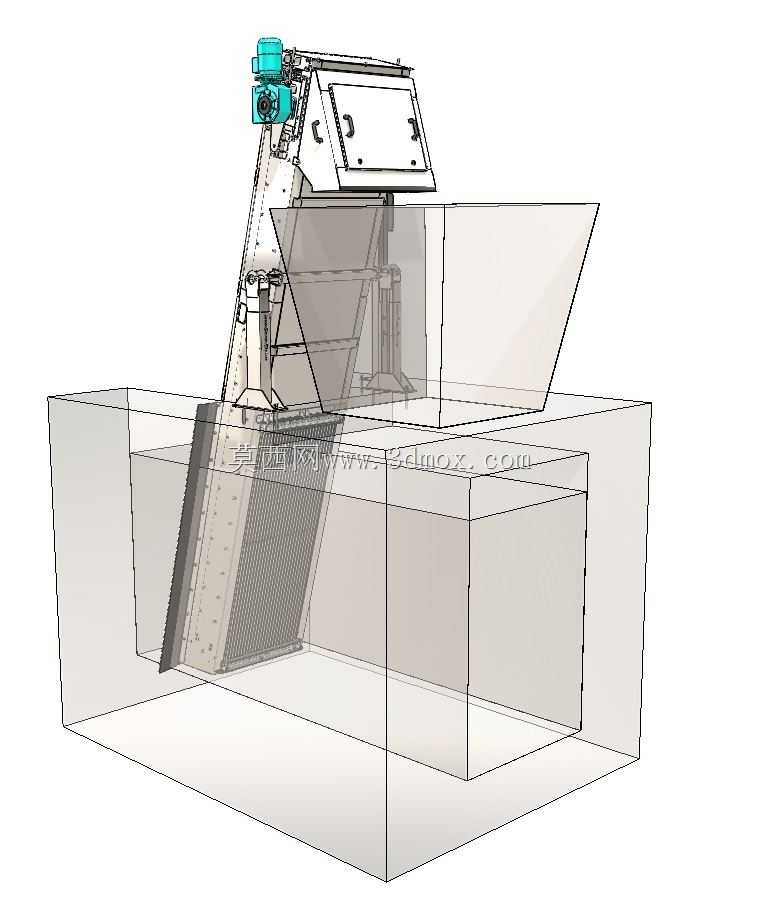

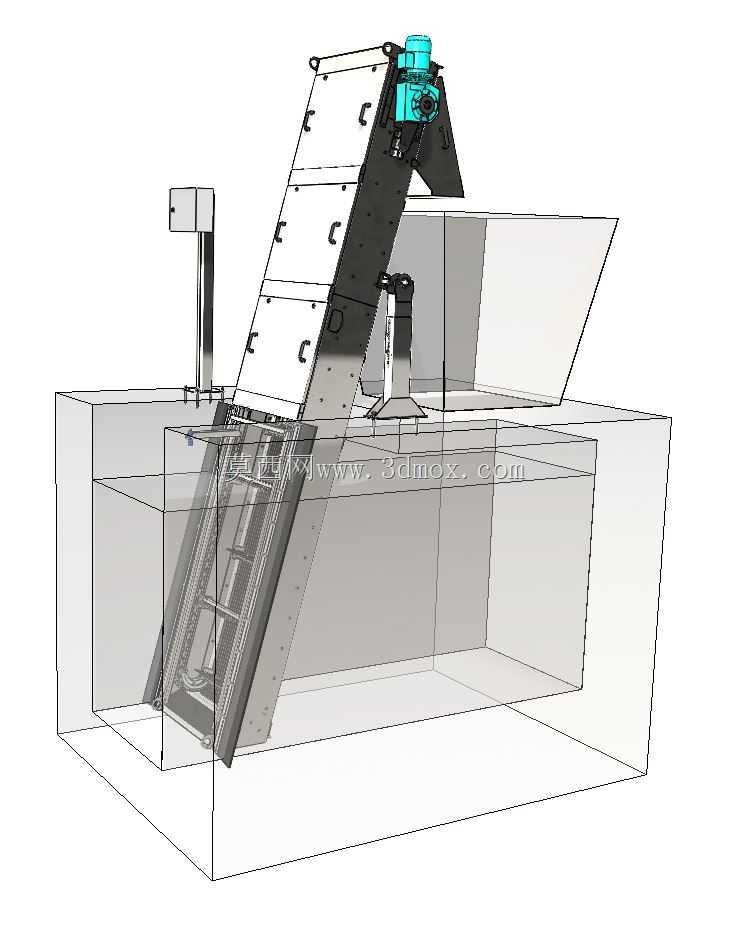

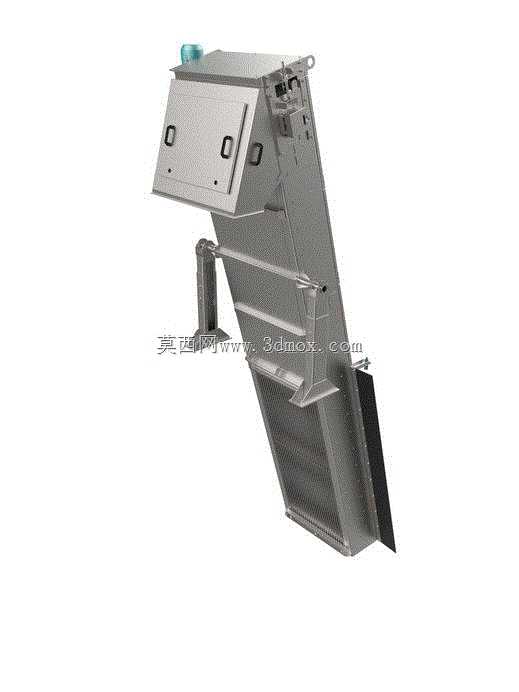

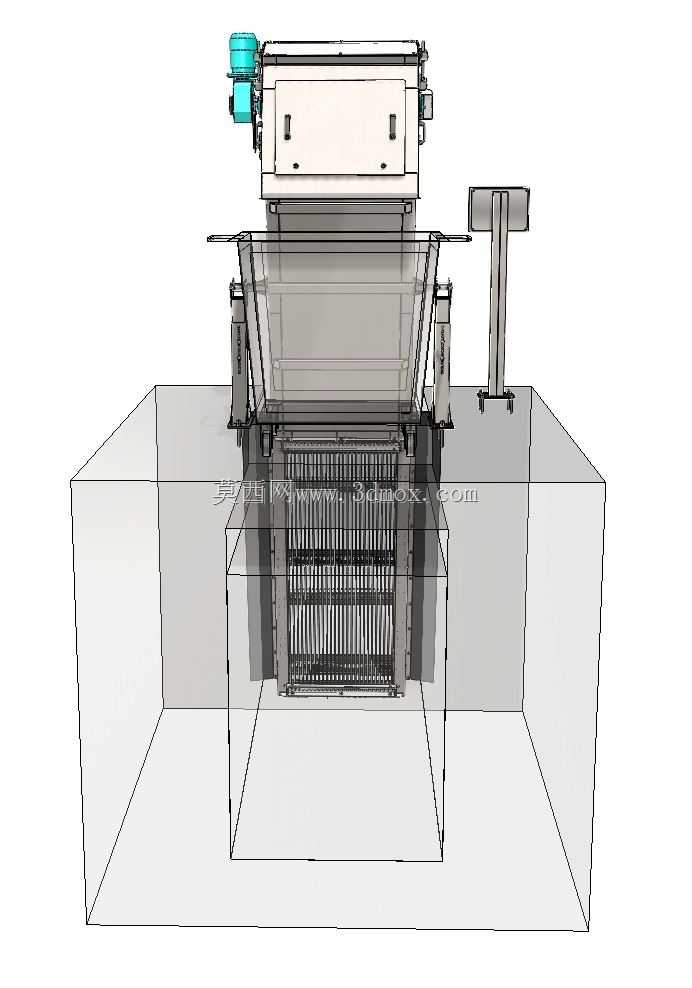

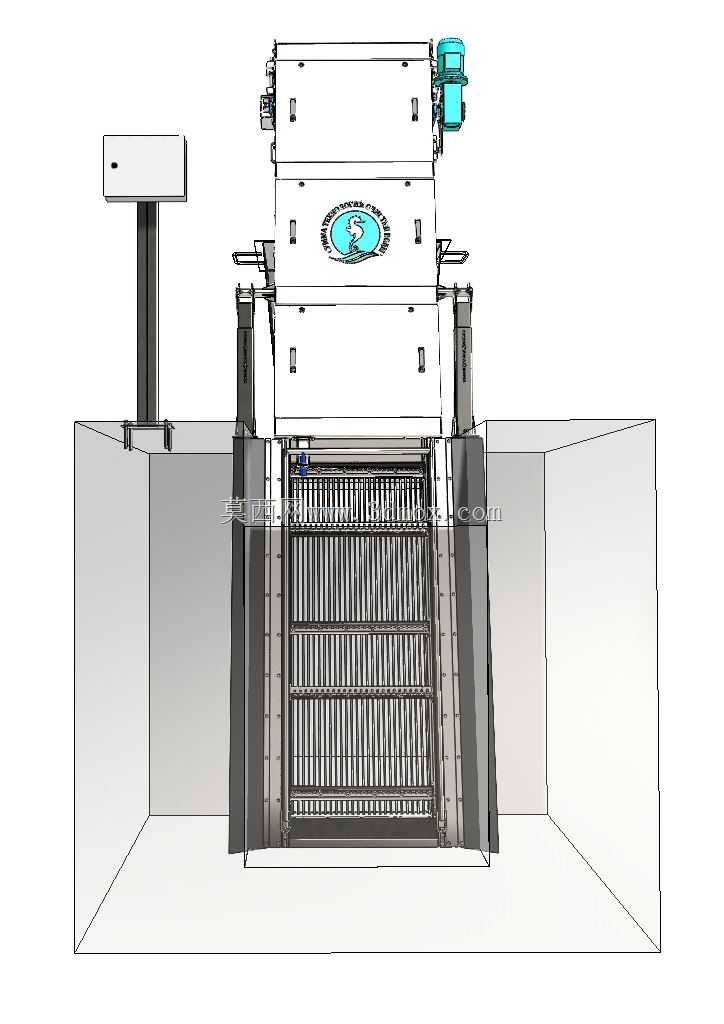

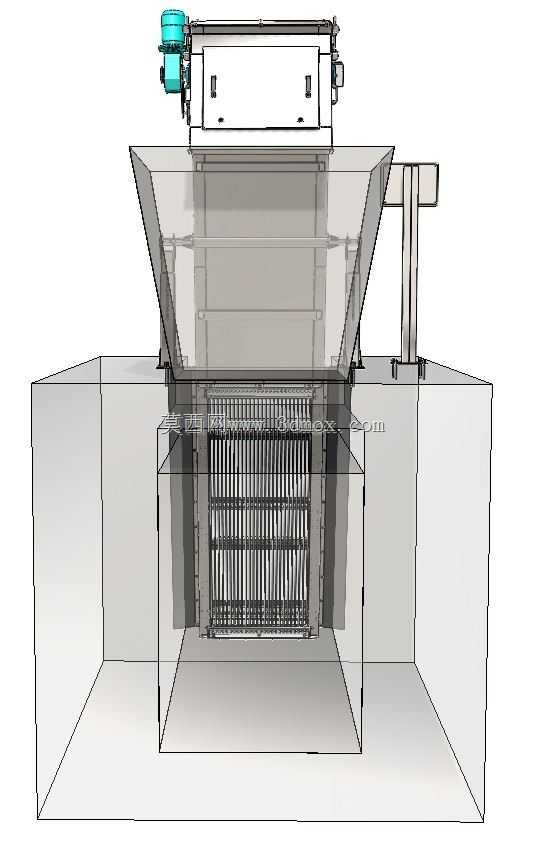

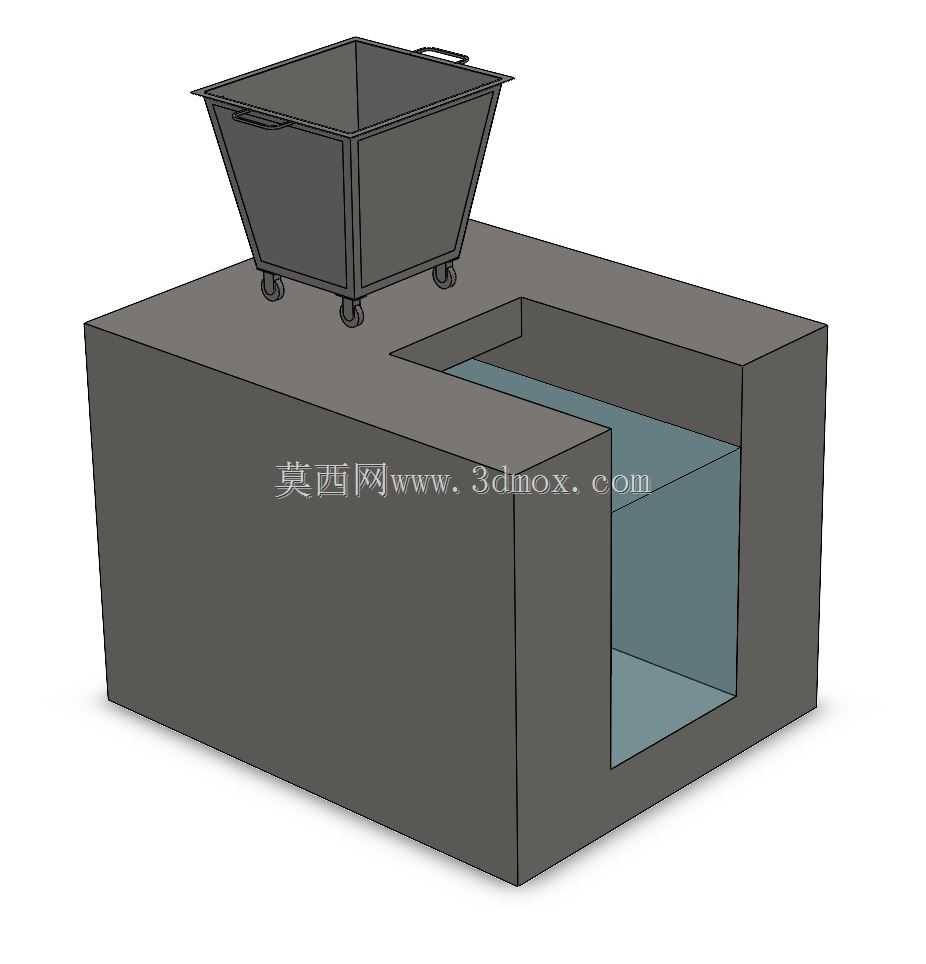

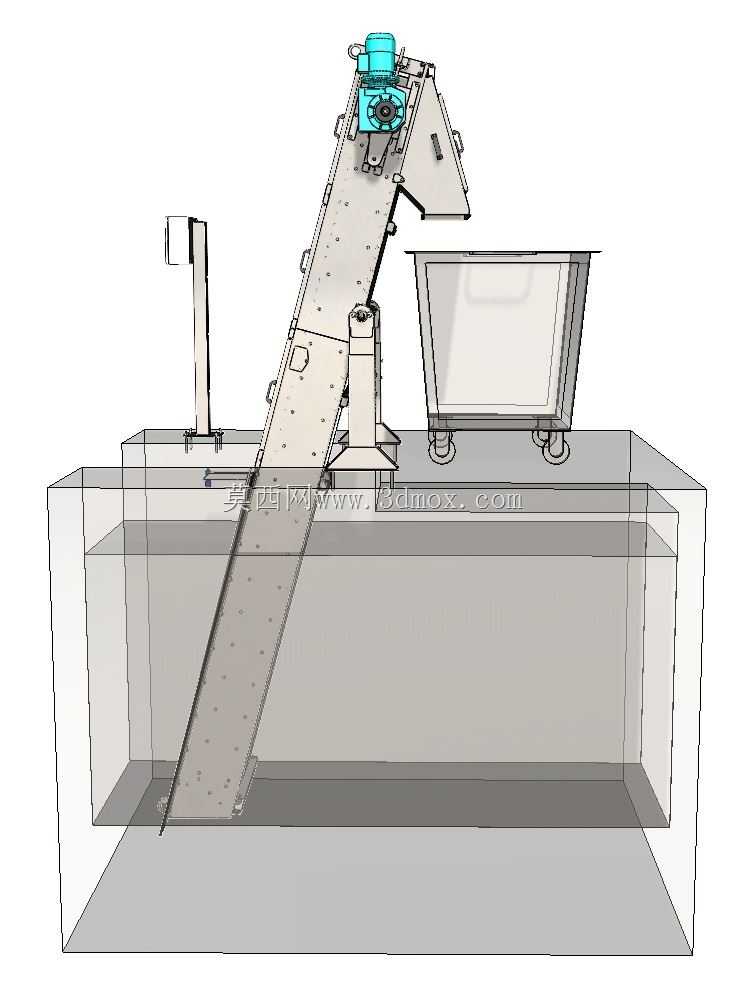

该设备主要应用于城镇污水处理厂进水端、市政给排水泵站取水口、工业废水预处理工段以及自来水厂取水头部，作为水处理流程的首道拦污工序核心设备，承担着拦截水体中漂浮杂物、粗大悬浮固体的关键作用，可有效避免后续水泵、管道、阀门等工艺设备被大体积杂物缠绕、堵塞，保障整套水处理系统的连续稳定运行。设备整体采用立式垂直安装的结构形式，可直接嵌入混凝土渠道内安装，无需额外占用厂区地面空间，适配不同宽度、深度的过水渠道，安装时仅需将设备两侧的支撑翼板与渠道顶部的预埋钢板焊接固定即可，安装边界可根据渠道实际参数做适配调整，能够适配0.5米到3米宽度的过水渠道，安装深度可覆盖2米到15米的常规工况需求。设备上部为全封闭的驱动防护箱体，内置减速传动机构，侧边外置驱动单元，防护箱体采用密封结构设计，可避免户外运行时雨水、飞溅污水侵入传动部件，延长核心部件的维护周期；中部为机架导向段，内置牵引链条与耙齿组运行导轨，两侧设置可调节的密封挡边，能够减少过水时的水流短路，避免杂物从设备侧边与渠道的间隙流走；下部为浸入水中的栅条筛网段，栅条采用等间距平行排布，栅隙可根据过水流量与拦污精度需求灵活选配，常规工况下栅隙范围为1mm到50mm，可覆盖从精细过滤到粗大杂物拦截的不同需求。设备运行时，驱动单元带动牵引链条做闭环回转运动，固定在链条上的多组耙齿沿着导轨向下运行至渠道底部，插入栅条间隙将拦截在栅网迎水面的漂浮物、悬浮物向上捞起，当耙齿运行至设备顶部换向位置时，通过导向机构的变向作用配合清渣刷的反向清扫，将耙齿上携带的杂物自动卸入顶部的排渣槽内，完成连续的清污作业。整套设备可设置定时运行、液位差触发运行两种控制模式，当栅网前后液位差达到设定阈值时自动启动清污，无需人工值守操作，耙齿采用耐磨耐腐蚀的不锈钢材质制作，栅条表面做光滑钝化处理，可减少杂物挂附，降低运行阻力，设备整体运行平稳，过载时可触发机械保护机构停机，避免杂物卡滞造成部件损坏，能够有效去除水体中尺寸大于栅隙的各类固体杂质，大幅降低后续处理工序的负荷。
