紧凑型四吨双托盘同步升降输送设备

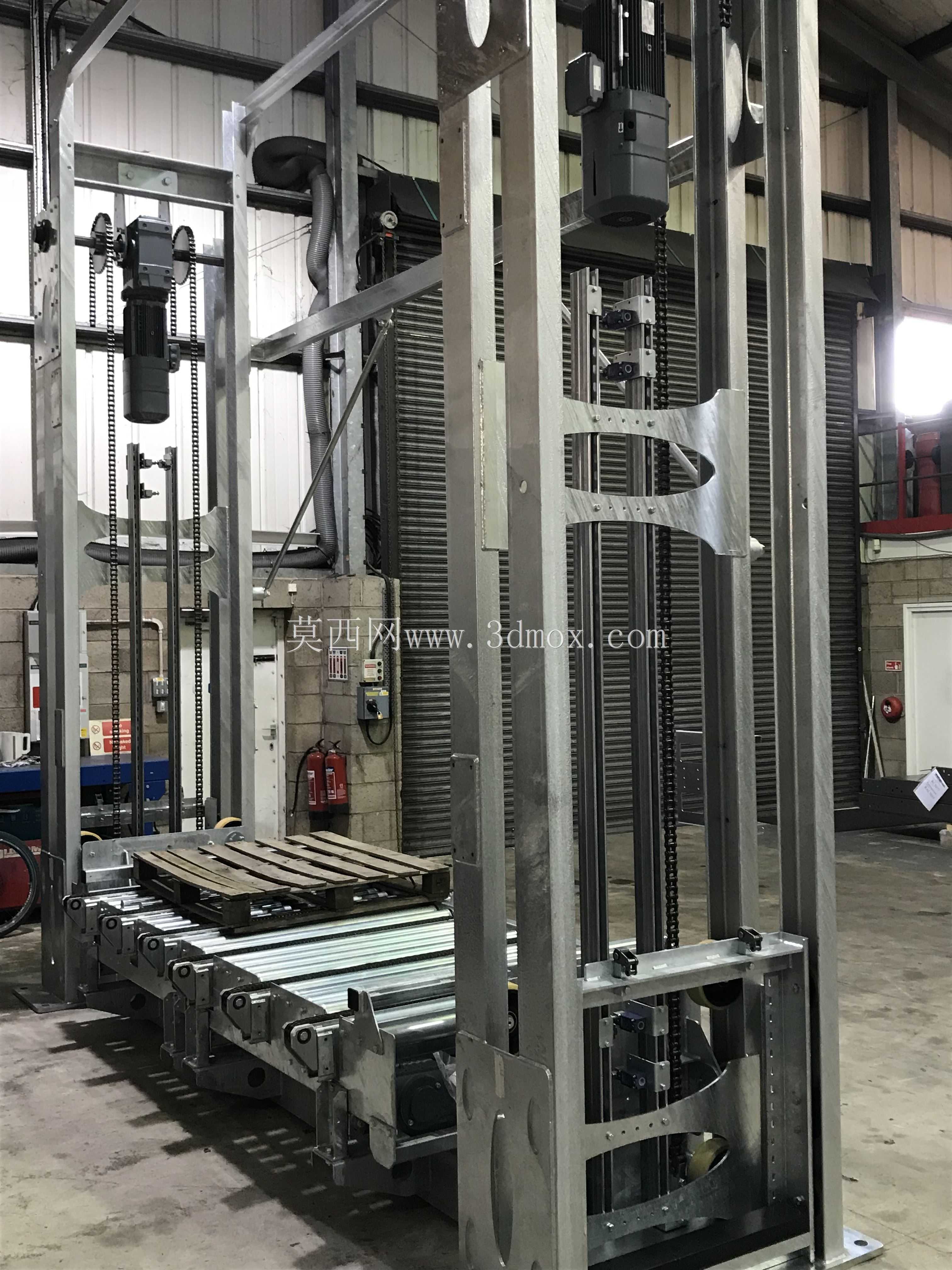

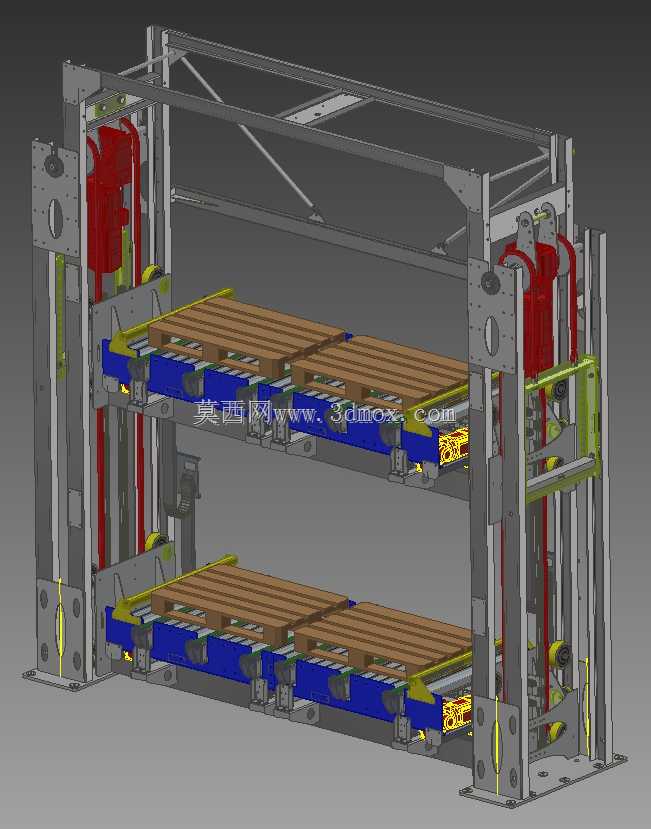

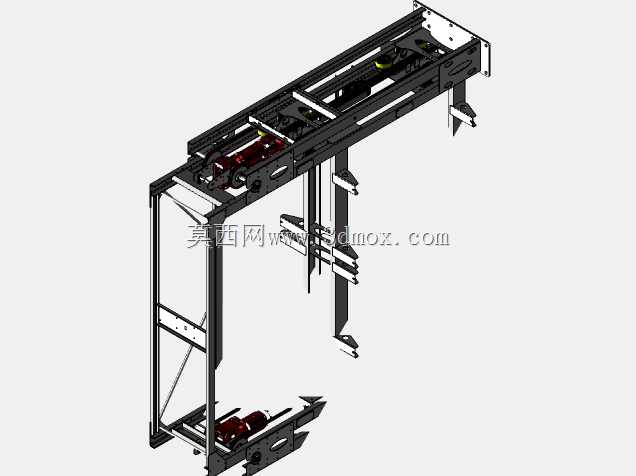

在电商仓储、汽车零部件生产、快消品整托转运的车间内部，很多场景下垂直输送工位的占地空间被严格压缩，常规单托盘提升机单次仅能完成一个货位的转运，空返程过程完全浪费输送节拍，而这款四吨额定载荷的双托盘升降设备，正是针对这类场地受限、节拍要求高的垂直转运场景设计。设备采用框架式立柱结构，左右两侧对称布置同步驱动单元，配合垂直布置的导向组件保证升降过程的运行精度，避免重载工况下托盘出现偏载卡滞。不同于传统提升机单载台的设计，这款设备配置上下两层独立的托盘承载工位，两层载台均集成了辊筒输送结构，可在升降到位后与上下游的输送线完成自动对接，不需要额外配置移栽机构就能完成托盘的自动进出，当上层载台完成高位托盘送出的同时，下层载台可同步完成低位托盘的接取，往返行程均处于带载工作状态，相比同规格单托盘提升机，垂直输送的节拍效率可提升近一倍。设计阶段针对场地空间收缩的需求做了大量结构优化，将驱动单元、传动组件、液压（或气动）辅助定位部件全部集成在两侧立柱的框架内部，没有外凸的安装结构，设备整体的占地宽度仅比单托盘输送线宽出两侧立柱的安装尺寸，不需要额外预留侧边的检修操作空间，日常维护点位全部布置在立柱外侧的可拆卸盖板处，打开盖板即可完成驱动组件的润滑、张紧与易损件更换。安装边界方面，设备底部采用整体式焊接底座，可直接通过膨胀螺栓固定在平整的混凝土地面上，不需要额外开挖地坑做预埋基础，顶部框架可根据现场安装条件选择与厂房钢梁固定或者做独立的顶部支撑，适配不同层高的厂房安装需求。载台的辊道间距、托盘挡停定位机构的位置，可根据现场使用的标准木托盘、塑料托盘的尺寸做适配调整，四吨的额定载荷可覆盖绝大多数整托货物的转运需求，包括带工装的重型零部件、整箱包装的快消品、堆叠的周转箱货位等。同步驱动的控制逻辑可保证两层载台的升降位置精度控制在毫米级，对接输送线时不会出现托盘错位、卡边的问题，载台侧边配置的导向轮与立柱导轨采用间隙可调的安装结构，长期运行出现磨损后可快速调整间隙，避免运行过程出现晃动异响。设备的安全防护方面，每层载台都配置了防坠棘爪机构，一旦出现驱动失效、传动件断裂的极端情况，棘爪会立刻卡入立柱上的定位齿槽，将载台锁止在当前位置，避免货位坠落造成设备与货物损坏，同时框架外围可根据现场需求加装防护网，避免人员误入运行区域造成安全事故。
