辊筒式托盘移载转运设备结构设计

　　在自动化立体仓库、生产车间线边接驳、电商仓储分拣区这类需要频繁跨工位转运整托物料的场景里，这类辊筒式托盘转运设备是衔接不同输送段、完成托盘横向或纵向移载的核心执行单元，区别于固定安装的长距离辊筒线，这类转运设备多搭载于行走轨道上，可在预设路径内移动，完成不同货架端口、不同生产线工位之间的托盘接驳，适配标准欧标、国标12001000、1200800规格的平托盘，承载范围覆盖常规工业场景1000kg以内的整托物料转运需求。

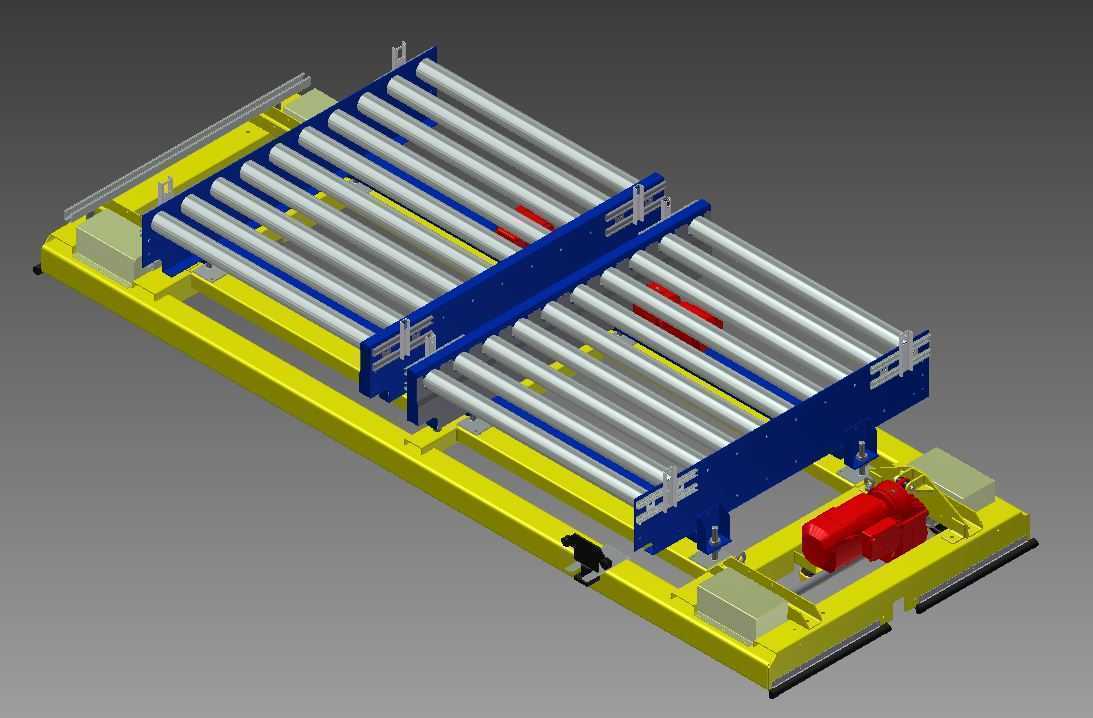

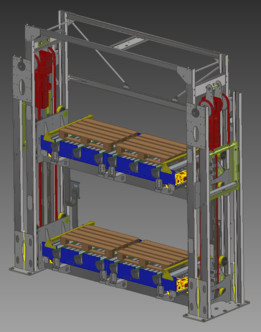

　　从结构设计逻辑来看，设备主体采用框架式焊接底座作为承载基体，底座下方配置行走轮组与轨道导向组件，行走驱动采用集成式减速电机直驱轮轴的方案，避免链传动带来的间隙累积，保证停靠工位时的定位精度控制在±2mm以内，满足后续自动化设备对接的精度要求。上部的辊筒输送单元采用多组平行布置的镀锌无动力辊筒搭配端部驱动的结构，辊筒间距设置为120mm，既保证托盘底部支撑点数量足够，避免托盘受力变形，又能控制整体辊筒排布的重量，降低上部机构的负载。辊筒组下方设置的蓝色横梁结构为辊筒安装基准梁，采用型钢折弯后整体加工安装面，保证所有辊筒的上表面平面度公差控制在1mm/m以内，避免托盘输送过程中出现卡滞、跑偏的问题。

　　设备的安装边界需要提前在现场规划预埋轨道，轨道采用标准轻型起重导轨，两轨中心距根据设备底座宽度设置为1100mm，轨道安装平面的水平度公差需控制在1.5mm/m以内，轨道两端设置机械限位与缓冲块，防止设备超程脱轨。设备整体外形长度控制在1500mm、宽度1300mm、顶部辊筒面高度450mm，可与常规高度的固定辊筒输送线实现无高差对接，无需额外配置过渡桥板。设备侧边设置的电气安装位用于放置行走与输送的驱动控制器、接线端子排，所有线缆采用拖链收纳，避免设备往复移动过程中线缆磨损拉扯。

　　实际使用过程中，这类转运设备可配合上位WMS系统调度，在接收到取货指令后沿轨道移动至目标出货口，上部辊筒启动转动，将固定输送线上的托盘接收到自身辊筒面上，待托盘完全到位后触发行程开关，辊筒停止转动，设备再沿轨道移动至目标放货工位，反向启动辊筒将托盘输送至对接的固定线体上，完成一次转运循环。设计过程中需要重点校核底座焊接框架的静载挠度，在满载工况下框架中部的下挠量不能超过0.5mm，否则会导致上部辊筒组的平面度超差，影响托盘输送的顺畅性；同时行走轮组的轮压需要匹配轨道的承载能力，轮缘与轨道侧面的间隙设置为2-3mm，既保证行走过程中无卡滞，又能控制停靠时的横向偏移量。辊筒的选型采用直径50mm的精密轴承辊筒，单辊动载能力达到80kg，满足满载托盘的支撑需求，辊筒表面做镀锌钝化处理，适应仓储车间内的常规湿度环境，避免长期使用后生锈影响转动灵活性。驱动部分的减速电机选型需要匹配行走速度12m/min、输送速度16m/min的参数，保证转运效率满足每小时30托以上的产能需求，同时电机配置断电制动器，在设备停靠时自动锁止行走轴，避免出现溜车移位的问题。
