紧凑型产品转向垂直带式输送结构

　　在消费电子组装、食品包装、医药分拣这类对产线空间利用率要求极高的生产场景里，经常会遇到物料流转方向需要90度切换、同时要完成垂直高度小幅抬升或下降的工位，常规的水平皮带机搭配顶升移栽机构不仅占用横向安装空间，多机构联动的节拍匹配也容易在高速运行时出现卡料、物料偏移的问题，这款小型垂直带式输送结构就是针对这类窄空间换向输送需求开发的专用结构。从实际落地的工况来看，这类结构常布置在两条高度差在200-500mm区间、走向垂直的产线衔接位置，比如包装线末端的成品从水平组装线转向垂直提升进入装箱工位，或者电子元件检测线中，物料从水平供料线转向垂直输送进入视觉检测工位，不需要额外设置转角导向结构，

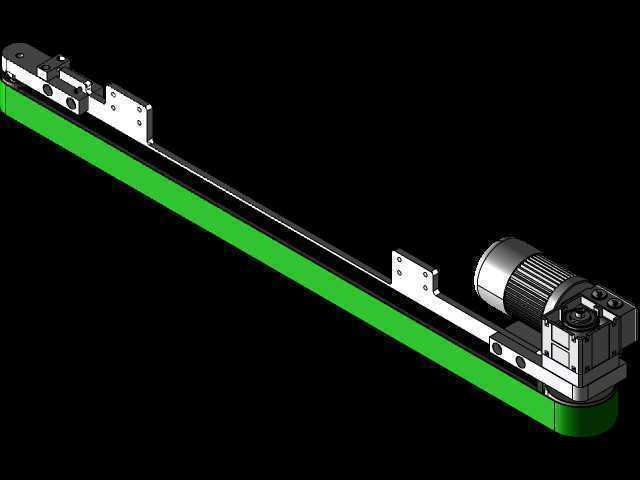

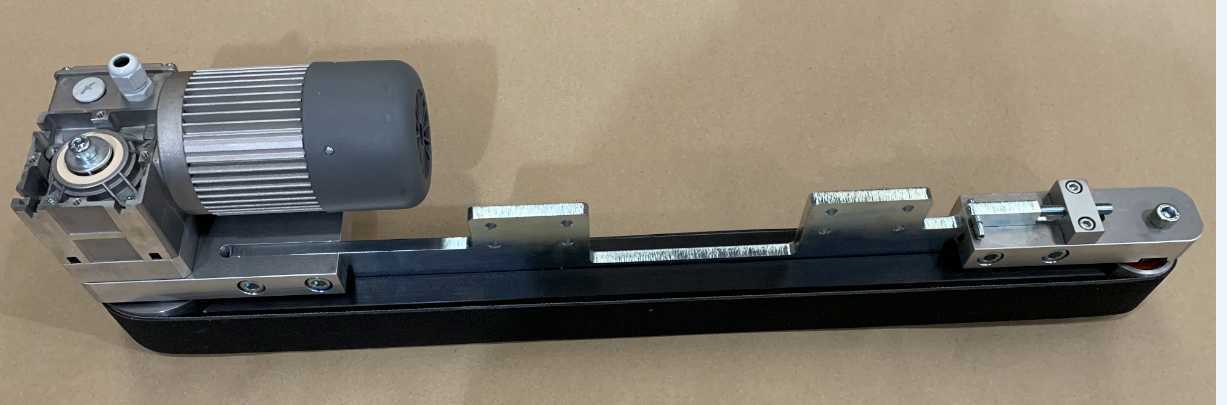

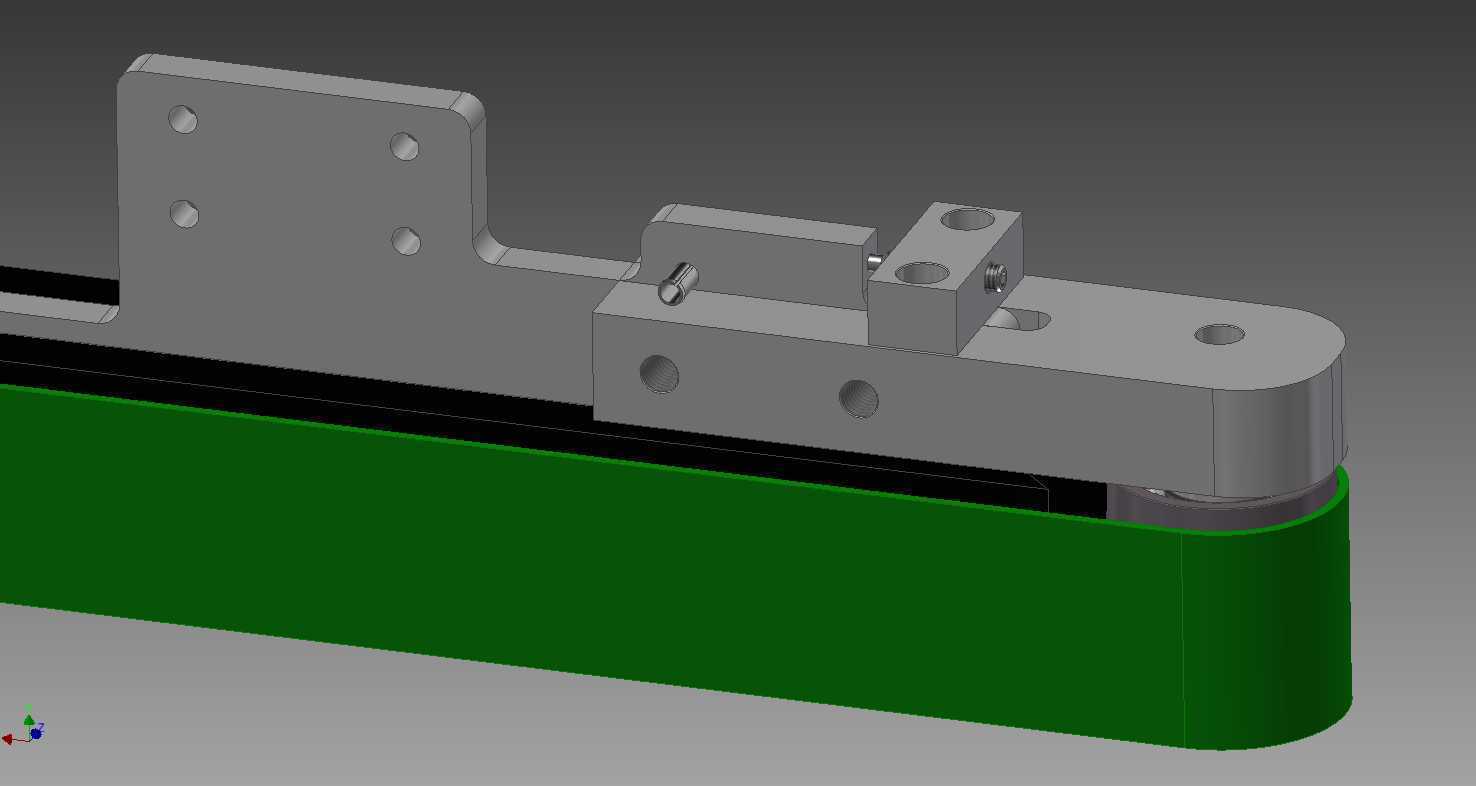

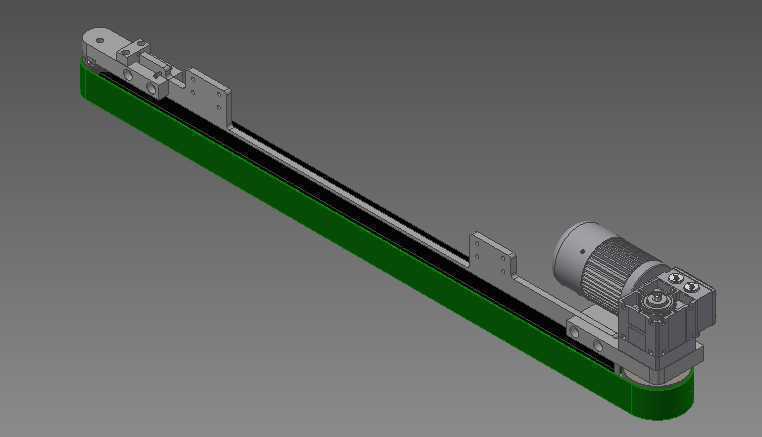

　　依靠皮带与物料接触面的静摩擦力就能完成输送过程中的方向重定向，单段输送的节拍可以匹配每分钟120-180件的小件输送需求，适配重量在1kg以内的规则盒装、片状物料。从结构设计的逻辑来看，整个输送单元采用一体式铝型材作为主体承载框架，驱动端布置在结构下端，采用减速电机直接驱动主动辊的布局，省去了中间链传动或者同步带传动的冗余结构，既压缩了整体安装宽度，也减少了传动环节的功率损耗，日常维护时只需要定期检查皮带张紧度即可，不需要对中间传动件做润滑保养。从动端设置在结构上端，配备了螺杆式张紧机构，张紧行程预留了15mm的调节量，能够补偿皮带长期运行后的蠕变伸长，保证皮带运行时的张紧力稳定，避免出现打滑、跑偏的问题。

　　皮带选用的是表面带浅防滑纹的绿色PVC工业皮带，厚度2mm，既具备足够的抗拉强度，也能在输送表面光滑的包装盒、塑料件时提供足够的摩擦力，避免物料换向过程中出现相对滑动。安装边界方面，整个输送结构的横向宽度控制在120mm以内，纵向长度可以根据实际输送高度需求在300-1200mm区间做模块化调整，框架两侧预留了标准T型槽，既可以直接通过T型螺栓安装在现有产线的铝型材支架上，也可以搭配独立的可调脚杯支撑座做落地式安装，不需要对现有产线做大规模的结构改造。结构两侧的导向挡边采用折弯钣金件制作，挡边与皮带表面的间隙控制在2mm，既能够避免物料在输送过程中从侧边滑落，也不会因为间隙过小刮蹭物料表面，对于尺寸公差波动稍大的物料，

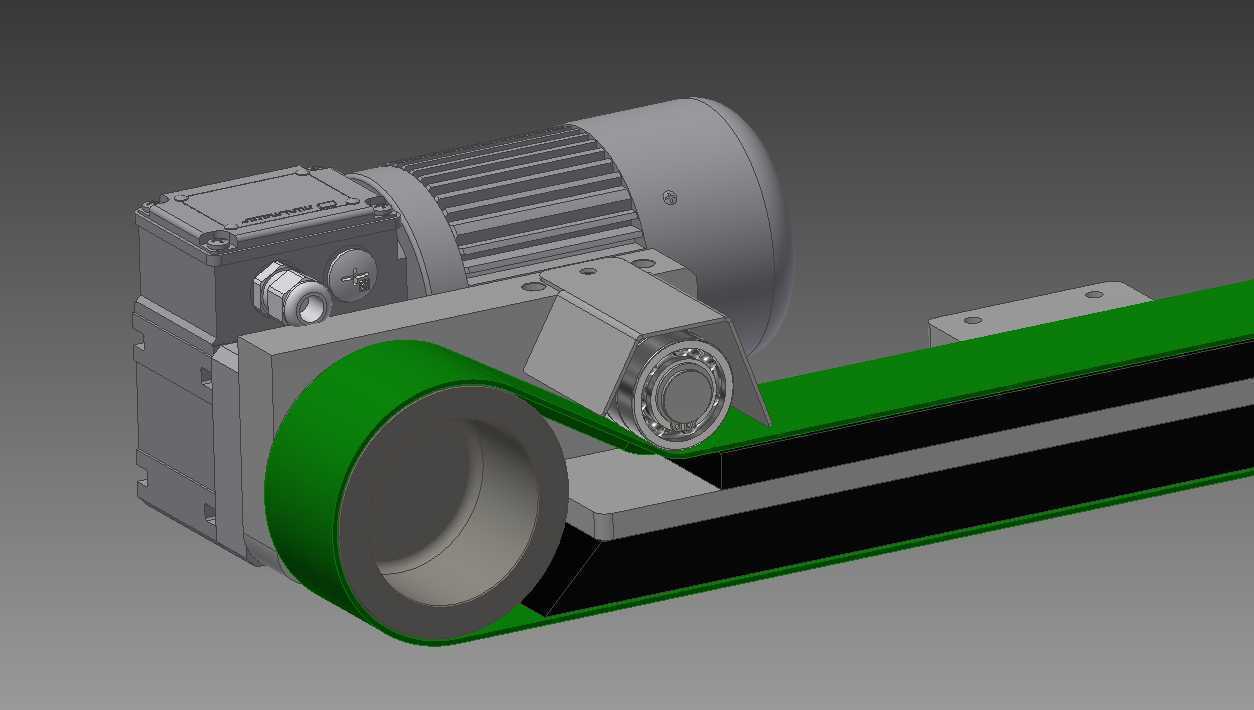

　　还可以通过挡边上预留的长圆孔调整挡边间距，适配宽度在30-100mm区间的物料输送。和常规的大型垂直斗式提升机不同，这款结构没有设置料斗，依靠皮带表面直接承载物料，输送过程中物料始终保持与皮带的相对静止，不会出现斗式提升机常见的落料、物料翻转问题，特别适合需要保持物料朝向一致的输送场景，比如印刷后产品的输送、电子元件引脚方向固定的输送工位。在设计细节上，驱动端的电机安装座采用了可微调角度的铰接结构，安装时可以通过调整安装座的角度保证电机输出轴与主动辊的同轴度，避免长期运行时出现轴承受力不均导致的异响、寿命缩短问题。主动辊和从动辊都采用了两端带密封轴承的光辊结构，辊筒表面做了滚花处理，进一步增加辊筒与皮带之间的摩擦力，避免重载启动时出现皮带打滑。整个结构的所有外露钣金件都做了喷塑处理，框架铝型材做了阳极氧化处理，能够适应车间内的轻微油污、粉尘环境，长期使用不会出现锈蚀、表面涂层脱落的问题。在实际选型搭配时，如果输送的物料重量偏大，还可以更换表面带横向挡条的皮带，提升物料垂直输送时的承载能力，不需要改动主体框架结构，只需要对应调整张紧机构的初始张紧力即可。对于需要计数、物料到位检测的工位，还可以直接在两侧铝型材的T型槽上安装光电传感器安装支架，不需要额外焊接或者打孔，传感器的检测位置可以沿着T型槽任意调整，适配不同长度物料的检测需求。
