路由器电机顶部离心式散热风叶结构

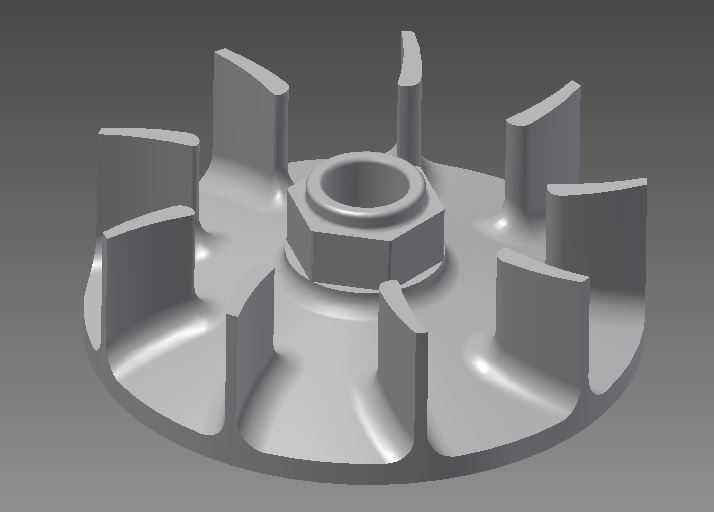

　　这款风叶结构主要应用于小型通讯路由设备内置驱动电机的顶部散热场景，日常工作中，路由设备需7*24小时持续运行，内置电机在长期通电运转过程中，绕组、轴承部位会持续产生热量，若热量无法及时导出，会导致电机磁钢退磁、绕组绝缘层老化加速，严重时还会触发设备过热降频，直接影响网络信号传输的稳定性，这款风叶就是配套电机转子做同步旋转，通过定向气流带走电机壳体表面积攒的热量，保障设备长期运行的温度处于合理区间。从实际功能特性来看，该风叶采用后向式离心叶片设计，一共9片均匀分布的弧形叶片，叶片根部与轮盘衔接处做了大圆弧过渡处理，这种结构一方面能降低风叶高速旋转时的气流紊流噪音，适配家用、办公场景对低噪音的使用要求，另一方面能提升气流的导出效率，

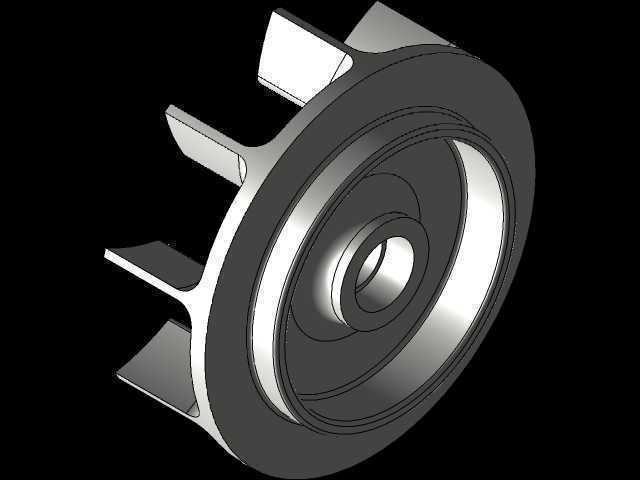

　　在电机额定转速下，可以在电机顶部形成稳定的负压区，将电机周边的热空气顺着叶片间隙沿径向甩出，顺着设备壳体的散热格栅排出设备外部。风叶中心的安装位采用带六角止转结构的轴孔设计，轴孔内径匹配常规小型直流电机的输出轴尺寸，六角结构可以避免风叶与电机轴之间出现相对打滑，保证风叶与电机转子同步运转，安装时直接将风叶压入电机轴顶端，靠轴与孔的过盈配合即可完成固定，不需要额外加装锁紧螺丝，能缩减装配工序，提升批量生产的装配效率。从设计思路层面，这款风叶的轮盘采用碟形下沉结构，叶片高度从中心向边缘逐步抬升，这种形态可以让风叶在旋转时，气流先沿轮盘的弧形面平滑导向叶片入口，减少气流进入叶片通道时的冲击损失，同时叶片的倾斜角度经过反复调校，

　　既保证足够的风量输出，又能控制风叶旋转时的动平衡量，避免长期高速旋转出现偏心抖动，降低电机轴承的额外负载，延长电机整体使用寿命。在安装边界上，风叶的整体外径适配常规中小型路由设备的内部腔体空间，不会与设备内部的电路板、屏蔽罩等元器件发生干涉，风叶的轴向高度控制在较低范围，不会额外增加设备的整体厚度，适配路由设备轻薄化的设计趋势，轮盘背面与电机端面之间预留了合理的间隙，既避免旋转时与电机端盖发生摩擦，又能保证气流可以顺利流经电机壳体表面，带走热量。实际加工环节，这类风叶可以通过车床加工出基础轮盘轮廓，再通过CNC设备铣削出叶片的曲面形态，加工过程中需要严格控制每个叶片的厚度一致性，以及叶片分布的角度均匀性，

　　避免因叶片重量不均导致动平衡超标，加工完成后还需要做简单的动平衡校正，去除多余的边角余量，保证风叶在额定转速下运转平稳。在实际选型匹配时，需要注意风叶的轴孔尺寸与电机输出轴的配合公差，过盈量太小容易出现运转时风叶松脱，过盈量太大则会导致装配难度提升，甚至压装时造成风叶中心部位开裂，同时还要匹配电机的额定转速，不同转速下风叶的风量、噪音表现会有明显差异，需要根据设备的实际散热需求做对应匹配，对于发热功率较高的路由设备，还可以适当调整叶片的高度与倾斜角度，提升单位转速下的出风量，满足更高的散热要求。
