全地形四轮车后挡泥结构三维设计

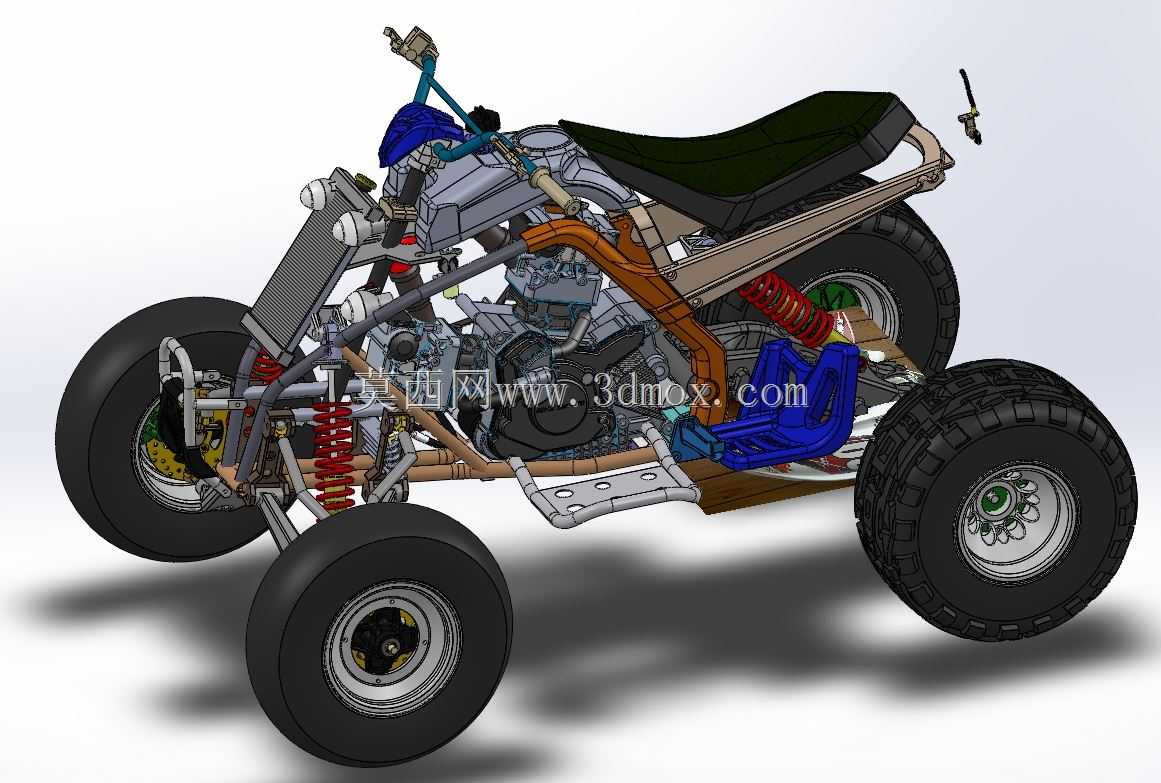

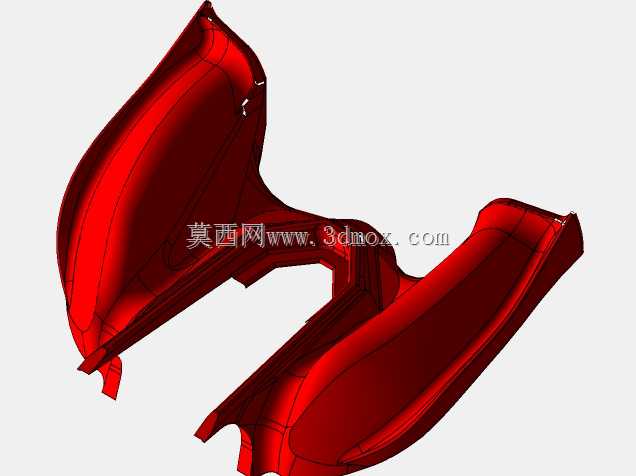

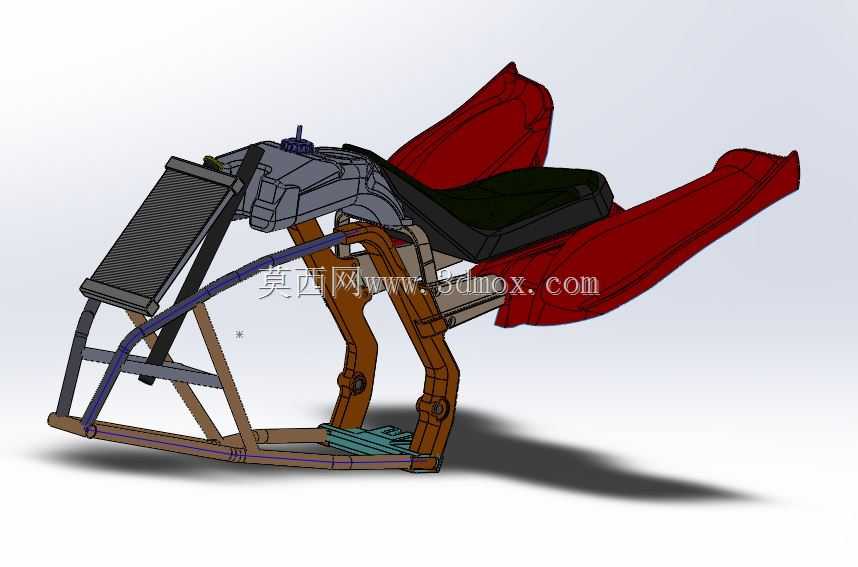

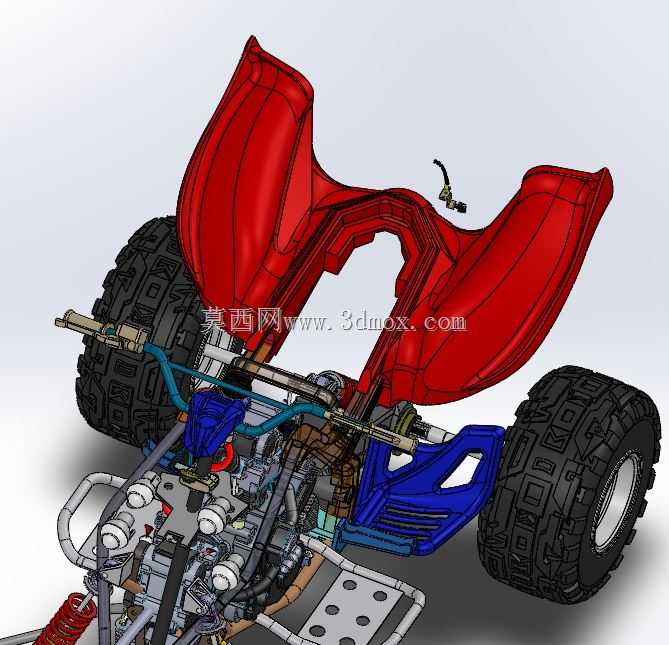

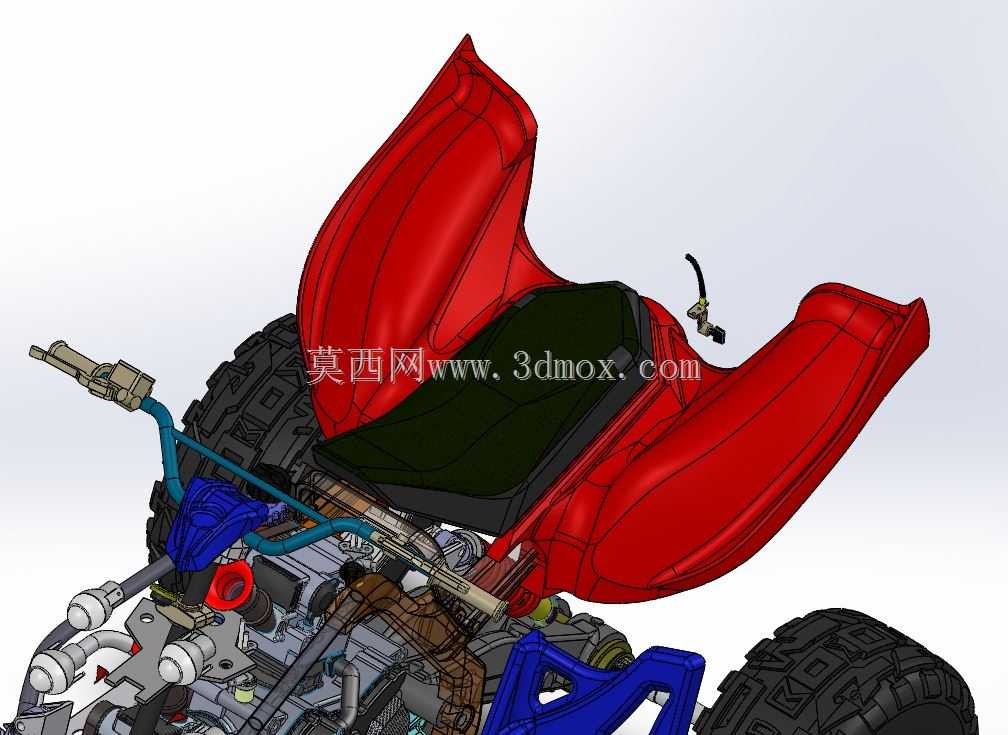

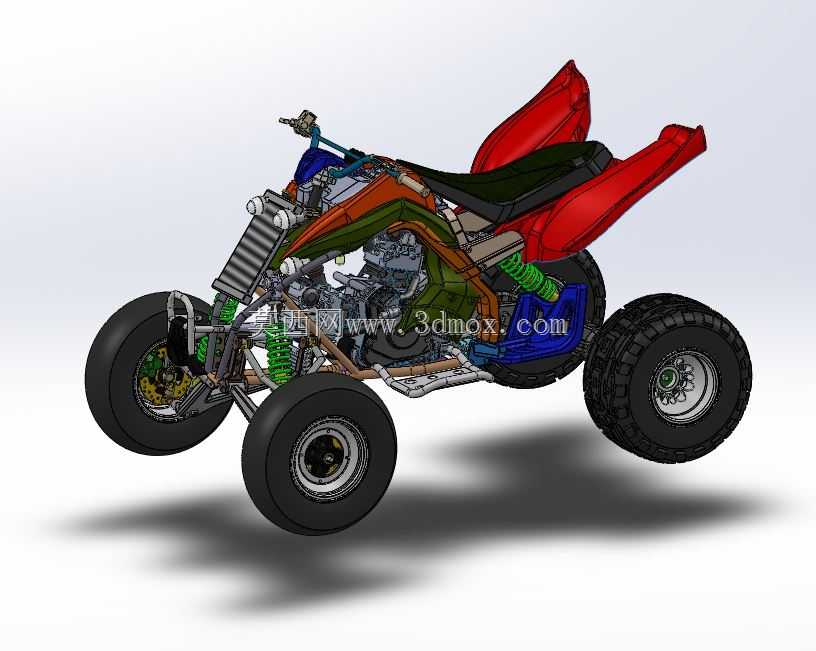

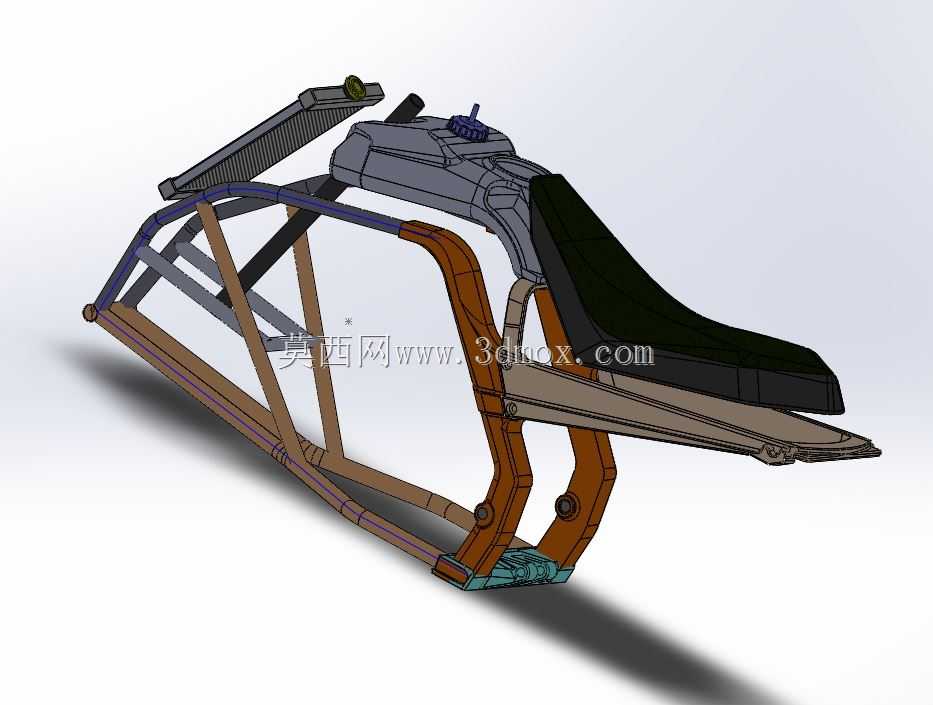

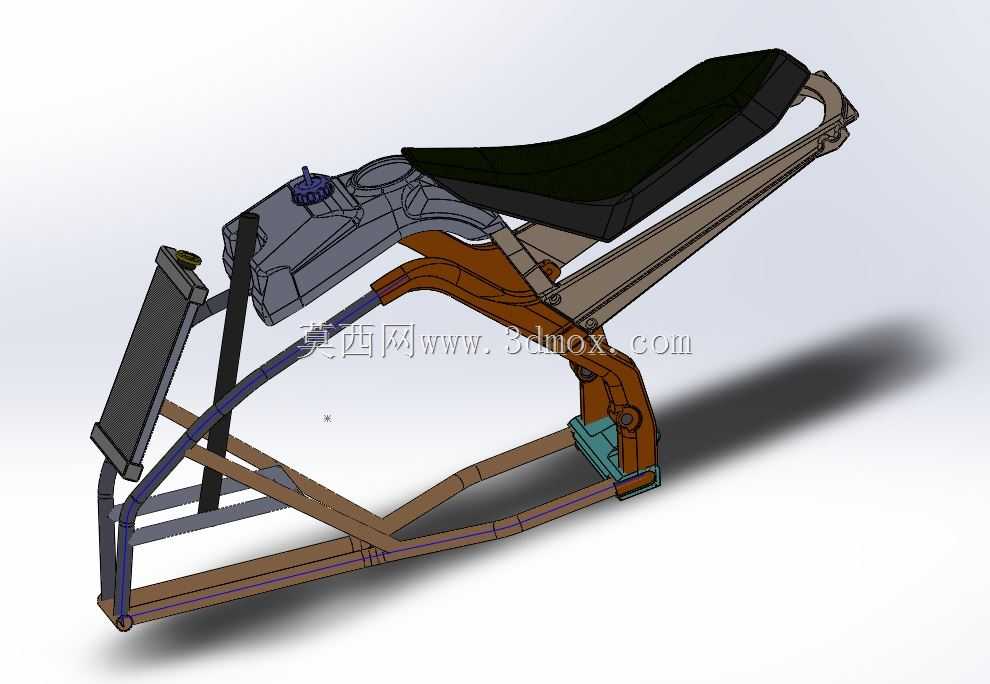

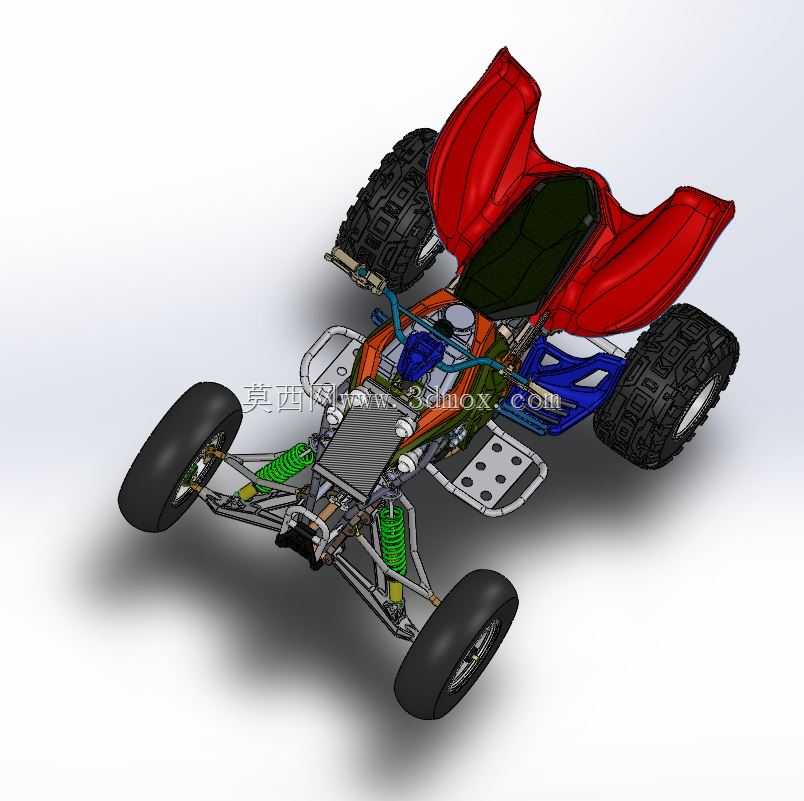

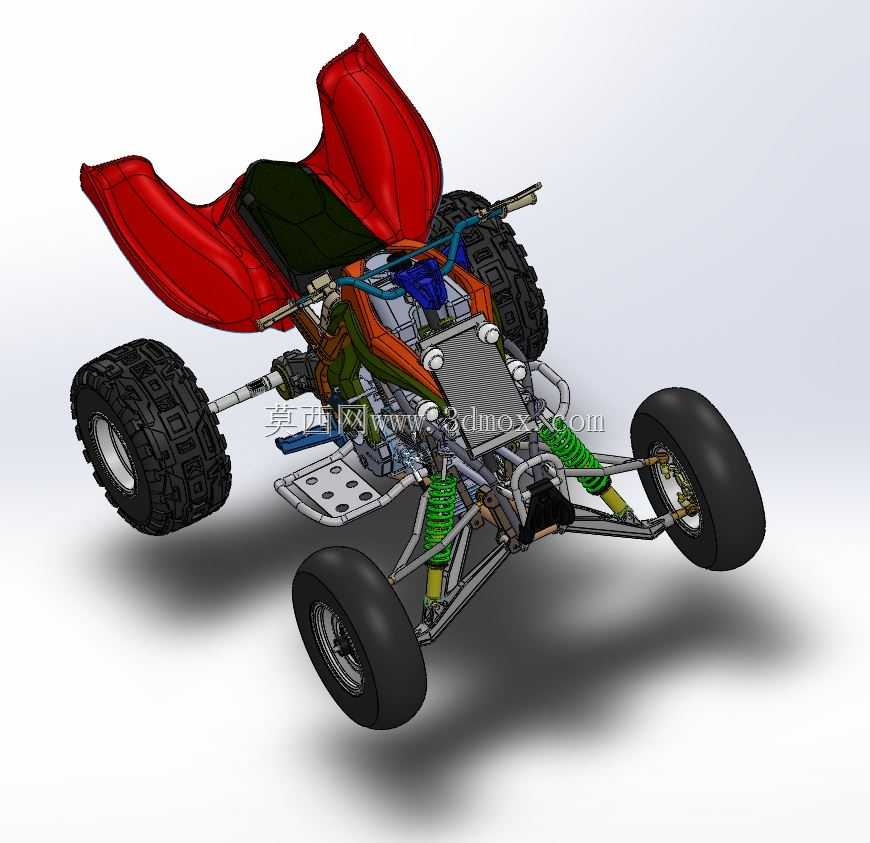

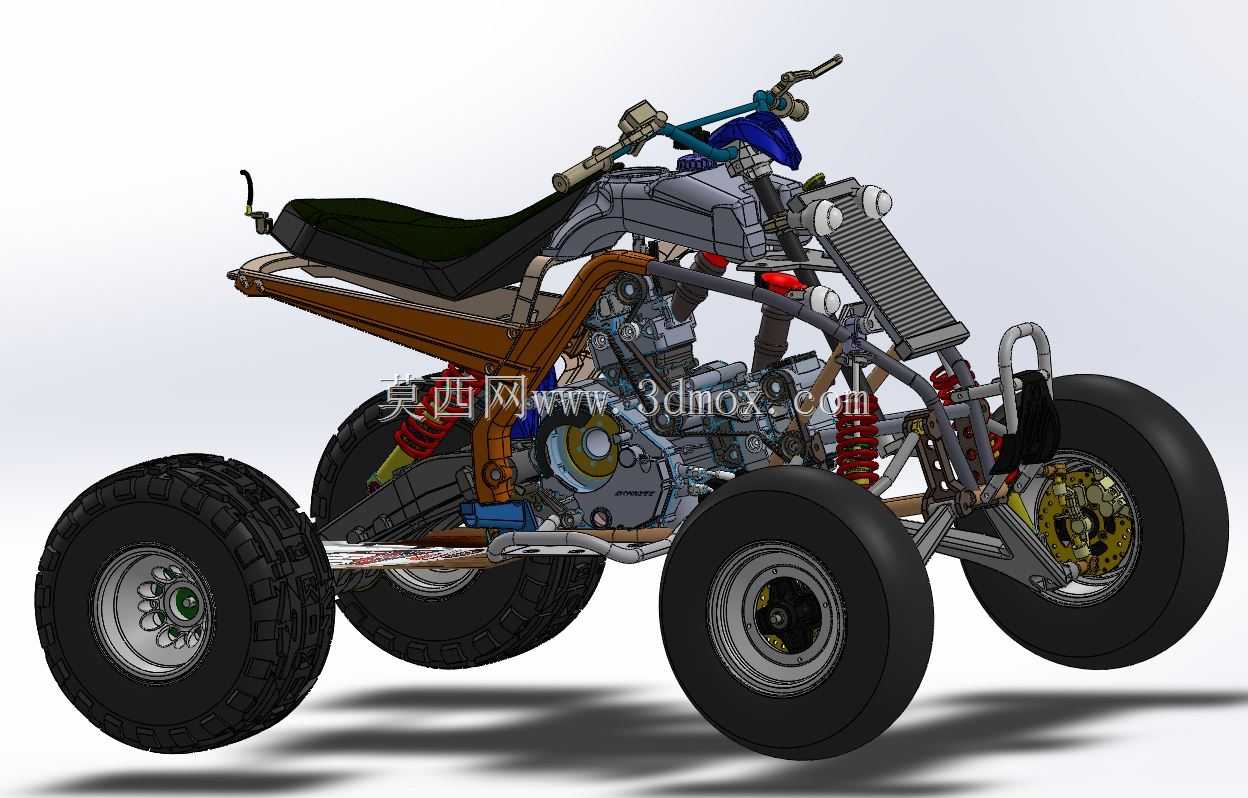

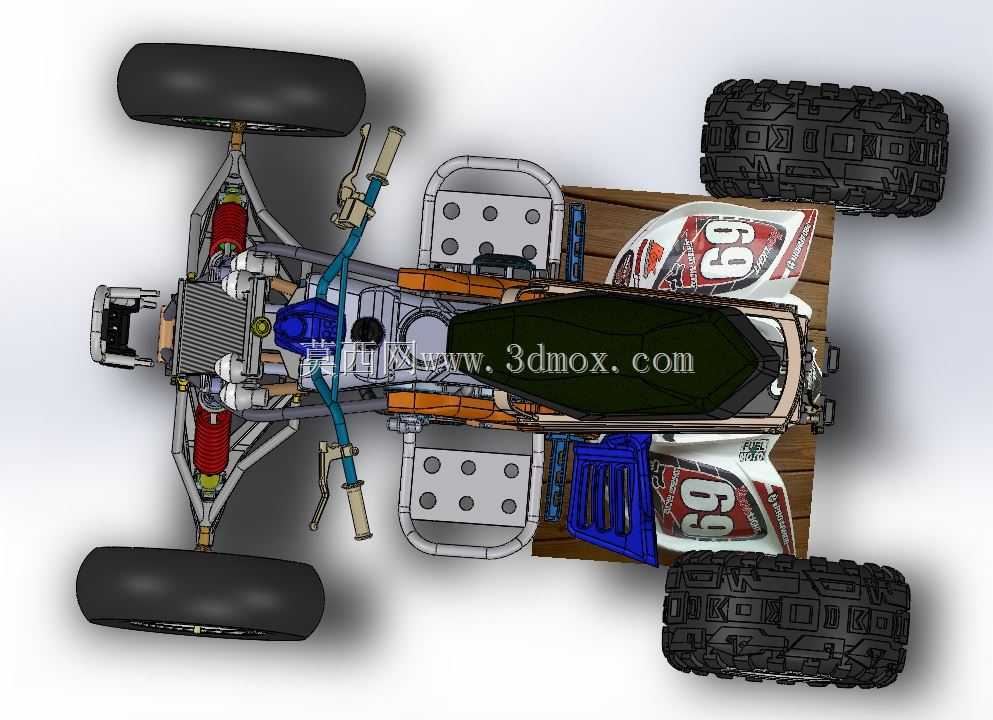

全地形车作为非道路越野场景的核心运载装备，后翼子板是其覆盖件系统中兼顾防护与结构适配的关键部件，日常作业中常被用于林区巡检、山地户外作业、沙漠穿越、户外休闲越野等场景，能够有效阻挡车轮高速运转时带起的泥块、碎石、积水飞溅到驾乘人员身上，同时避免飞溅硬物击打车辆后部的车架、线束、油箱等外露部件，降低非必要的部件损耗。这款后翼子板的设计完全匹配大排量越野四轮ATV的后轮跳动边界，建模阶段就充分考虑了双横臂独立后悬架在极限压缩、拉伸行程下的运动包络，预留了足够的安全间隙，不会出现悬架运动时与翼子板发生干涉的问题。翼子板的安装点位完全贴合原车后部车架的安装孔位布局，上部与后座坐垫下的覆盖件衔接顺滑，侧部延伸至后轮外侧上方，覆盖范围刚好覆盖后轮上半周120度的飞溅区间，既不会因为覆盖范围过大增加不必要的整车重量，也不会因为覆盖不足失去挡泥防护的作用。设计过程中针对翼子板的曲面弧度做了多次优化，顺着车身尾部的流线走向做了上扬的收尾造型，高速行驶时能够引导气流顺着车尾导出，减少尾部乱流带来的行驶阻力，同时曲面的过渡圆角全部做了R3以上的圆滑处理，避免应力集中，适配塑料注塑成型的工艺要求，不需要额外做复杂的脱模结构就能实现批量生产。翼子板内侧预留了安装加强筋的卡槽位置，后期装配时可以加装橡胶缓冲垫，降低车辆在颠簸路面行驶时翼子板与车架之间的共振异响，边缘位置做了内卷边处理，既提升了部件自身的结构刚度，也避免锋利的板边划伤装配人员或者驾乘人员。从安装边界来看，这款翼子板适配后轮外径不超过700mm、轮宽不超过280mm的四轮ATV车型，安装点的横向跨距为420mm，纵向安装深度为380mm，与原车尾部的塑料覆盖件、后货架、尾灯安装位完全匹配，不需要对原车结构做任何打孔改装就能直接装配。针对户外越野的复杂使用场景，翼子板的曲面造型特意做了倾斜导泥槽设计，溅到翼子板内侧的泥水会顺着导泥槽向车体两侧下方排出，不会在翼子板内侧积留泥块，减少日常使用后的清理工作量，同时翼子板上部与后座侧盖的衔接位置做了密封止口设计，能够避免泥水顺着衔接缝隙渗入坐垫下方的电器舱，降低线路遇水短路的风险。
