卡丁车专用碳纤维轮毂结构设计

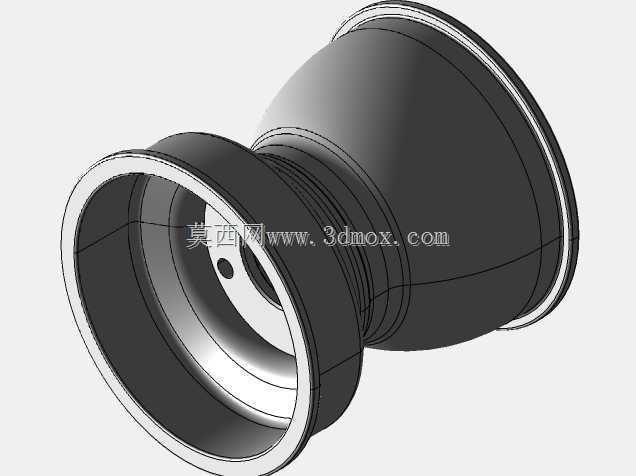

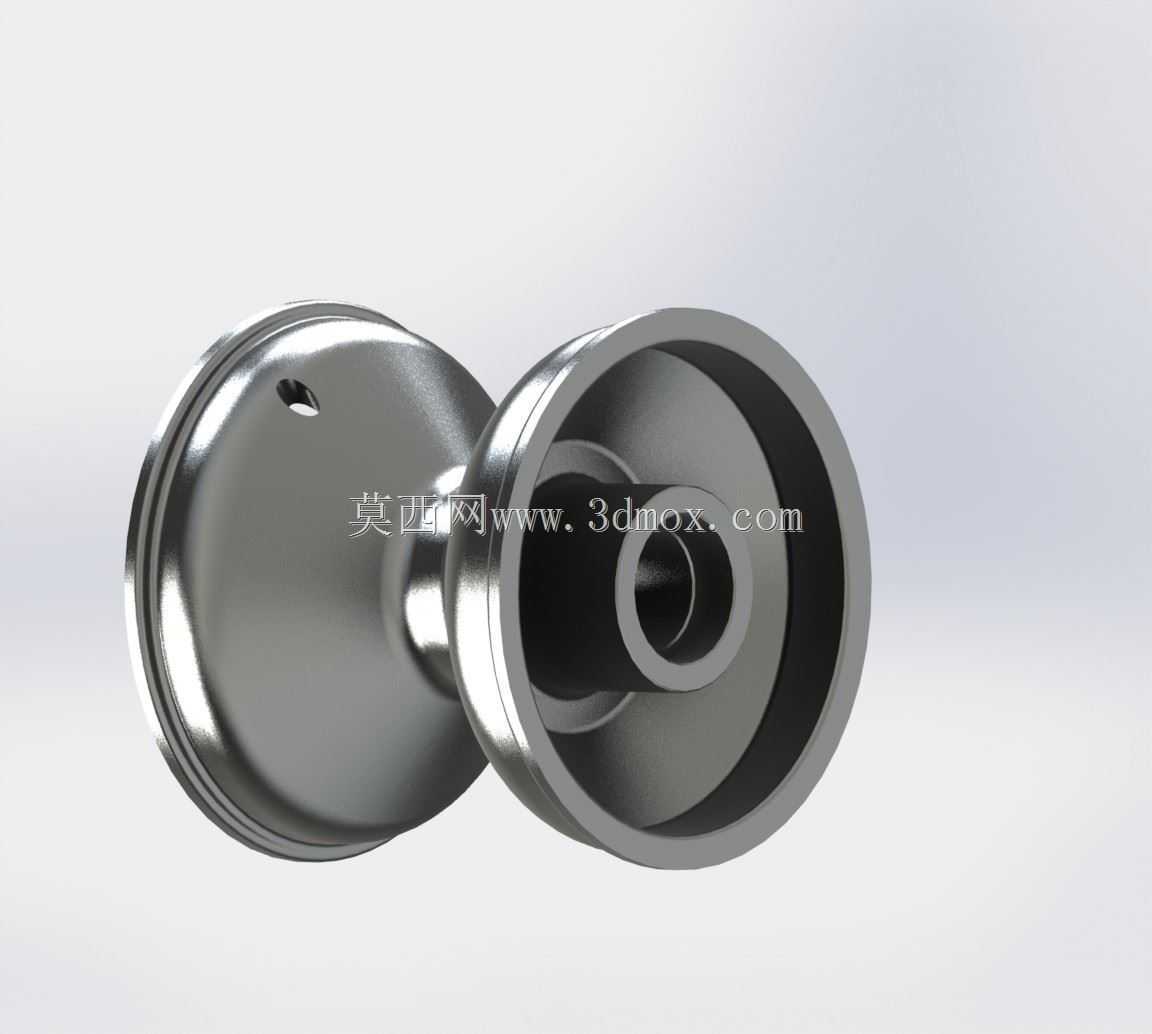

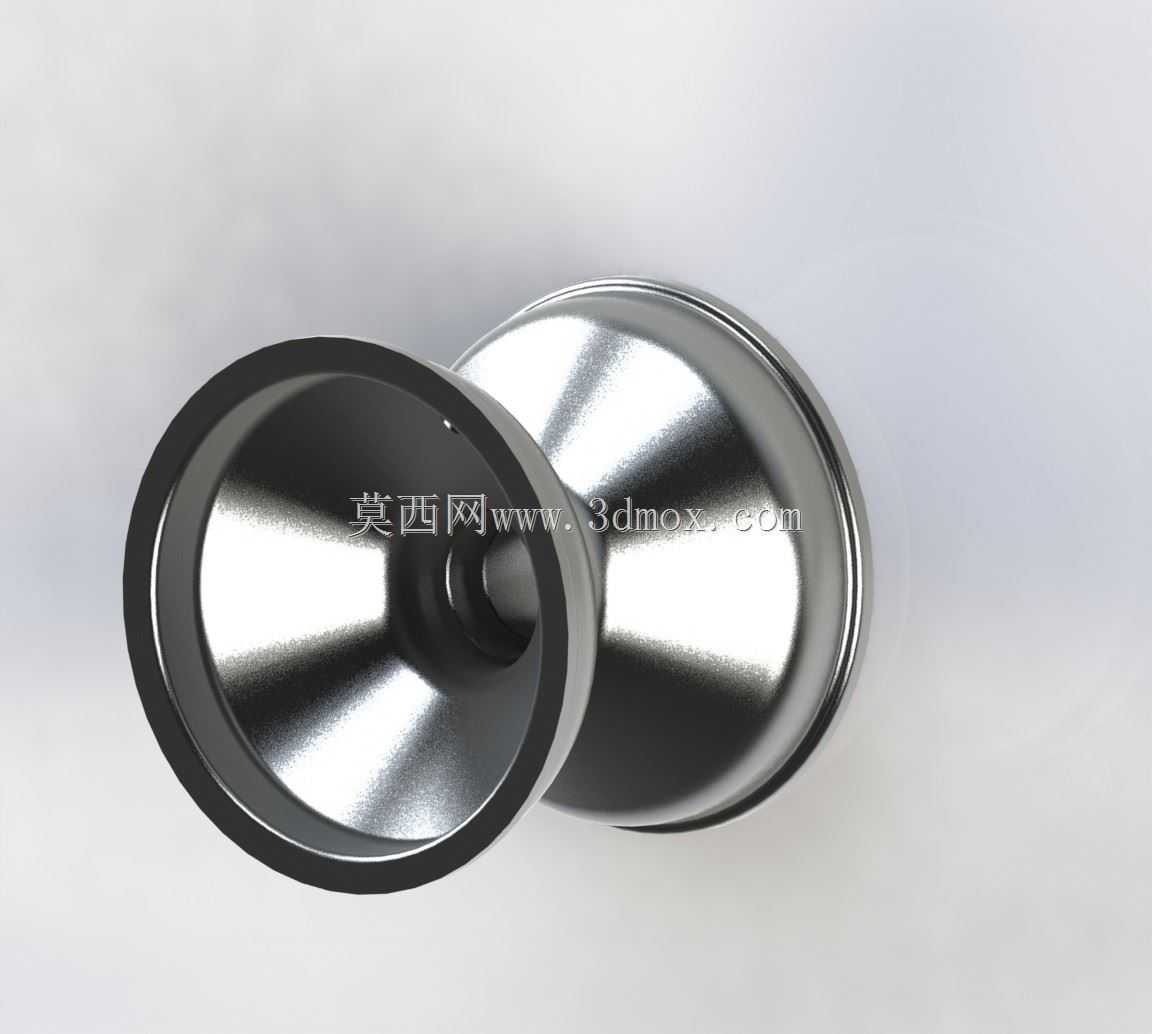

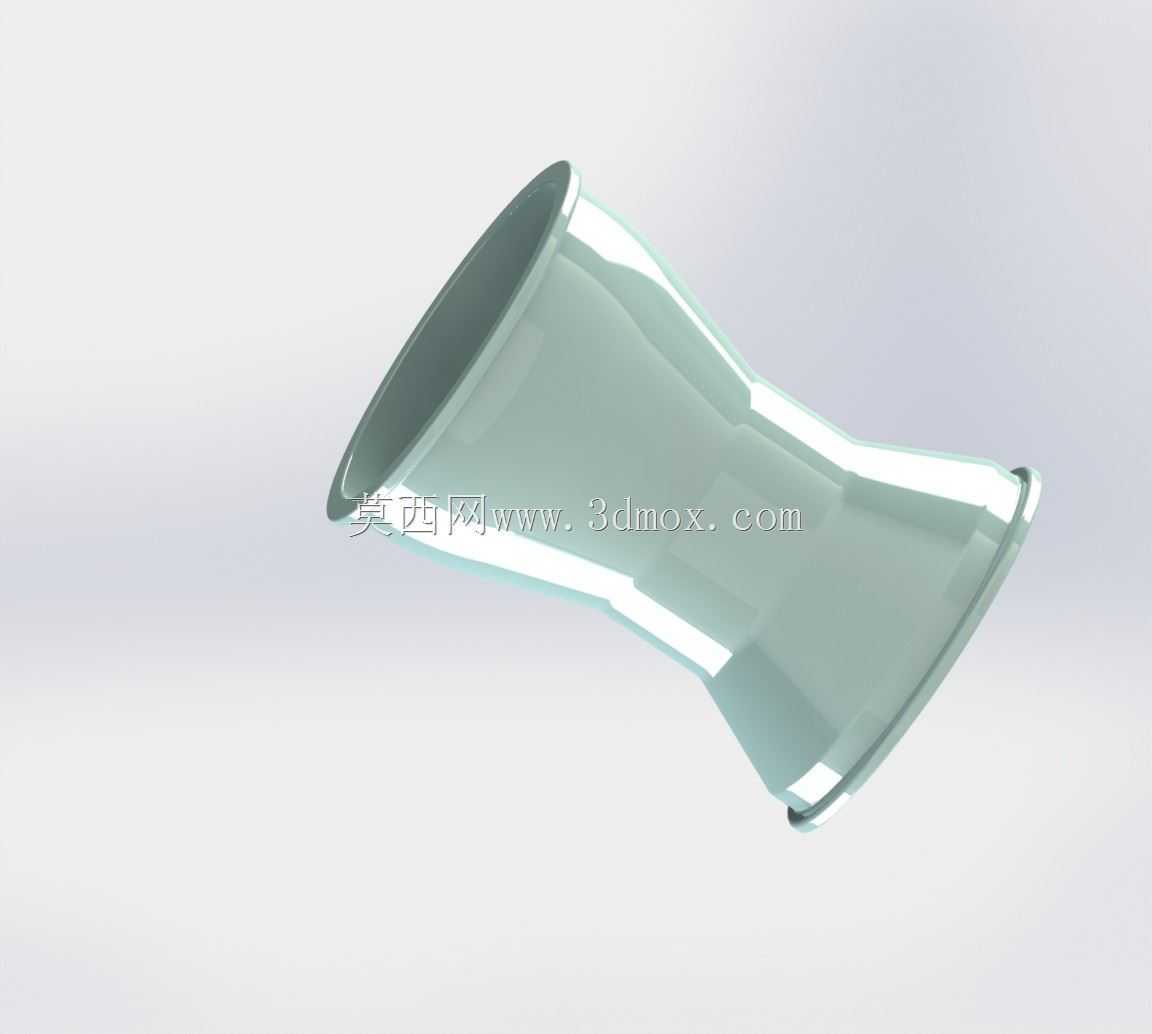

　　在场地娱乐卡丁车、专业竞速卡丁车的行走系统设计中，车轮作为直接接触铺装赛道、传递整车驱动力与转向力矩的核心部件，其结构合理性直接决定了整车的操控极限、行驶稳定性与轮胎使用寿命。不同于民用乘用车的钢制或铝合金轮毂，卡丁车车轮没有复杂的轮辐装饰结构，整体采用对称式桶型轮辋设计，核心功能是适配专用的低压真空卡丁车轮胎，为轮胎提供稳定的支撑边界，同时承担过弯时产生的巨大侧向载荷、起步与制动时的纵向冲击载荷。

　　从实际应用场景来看，这类车轮主要适配轴距900mm-1200mm区间的各类娱乐型、专业训练型卡丁车，单轮额定承载范围覆盖80kg-150kg，可满足单座卡丁车含驾驶员的整备质量承载需求，适配的赛道类型包括室内硬化塑胶赛道、室外沥青铺装赛道，日常使用工况下需要持续承受过弯时最高1.2g的侧向加速度，以及紧急制动时0.8g的纵向减速度，因此轮辋的结构强度、形位公差控制是设计过程中的核心考量点。

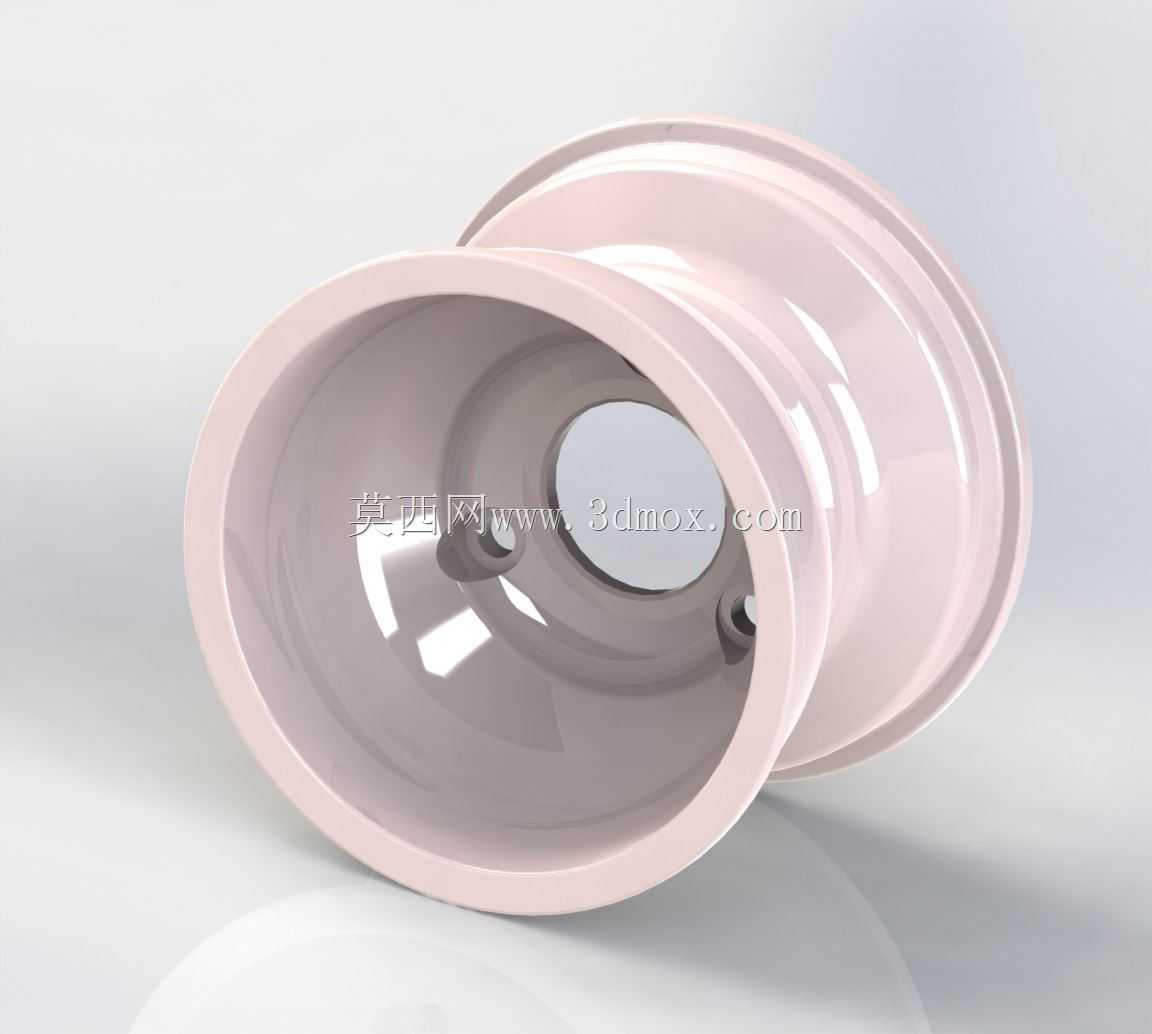

　　设计这类车轮时，首先要明确轮辋的安装边界尺寸：轮辋与转向节连接的中心定位孔采用标准圆柱面定位，配合公差控制在H7/h6区间，保证车轮转动时的同轴度，避免高速行驶时出现径向跳动；安装孔位采用4孔均布设计，孔位中心圆直径与主流卡丁车转向节、后轴的安装尺寸完全匹配，可直接替换同规格的原厂塑料或金属轮毂，无需额外加工转接法兰。轮辋的胎圈座位置采用标准15°锥面设计，与轮胎胎圈的贴合面粗糙度控制在Ra3.2以下，保证轮胎充气后胎圈与轮辋紧密贴合，避免高速过弯时出现轮胎脱圈、漏气的问题。

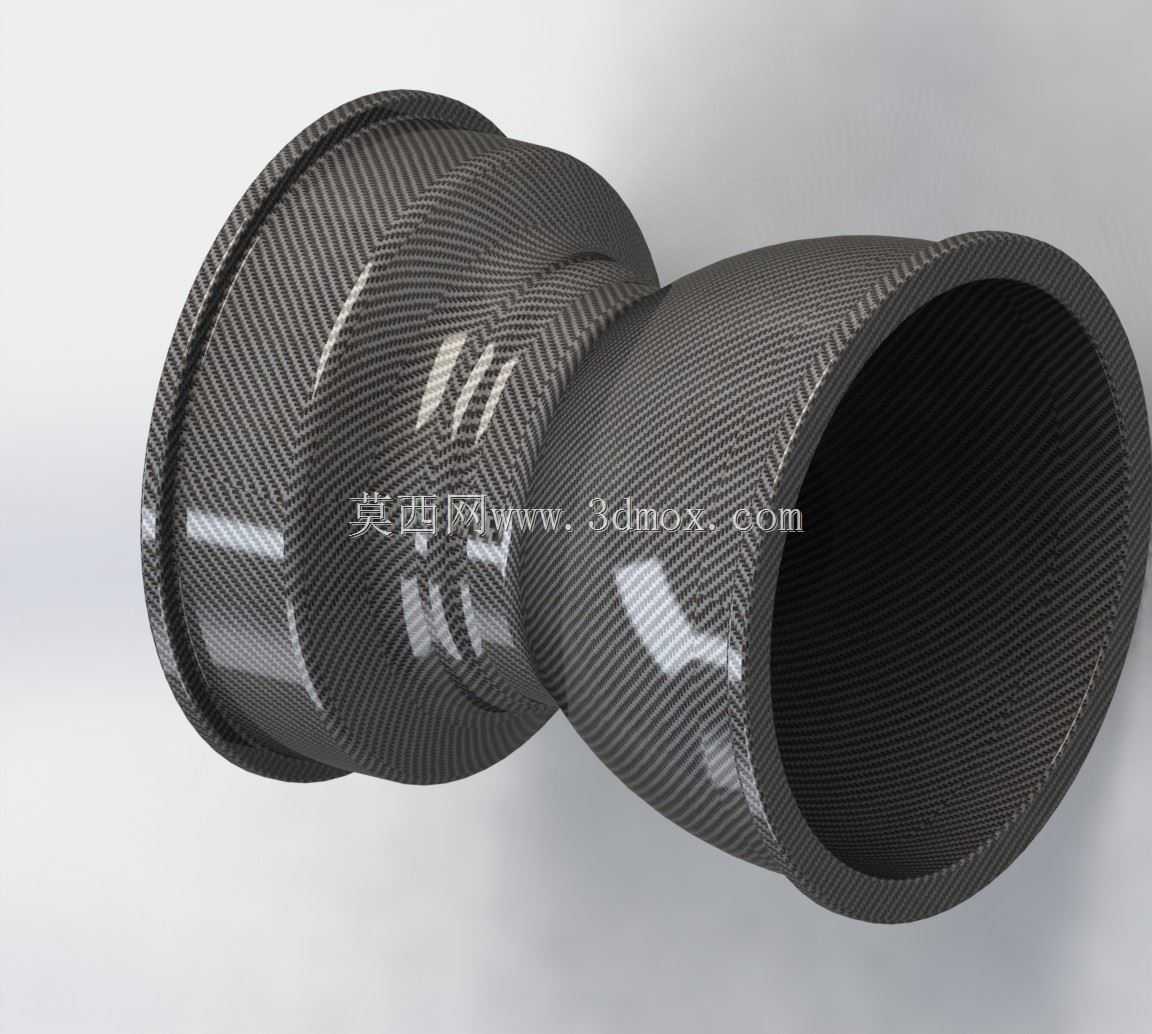

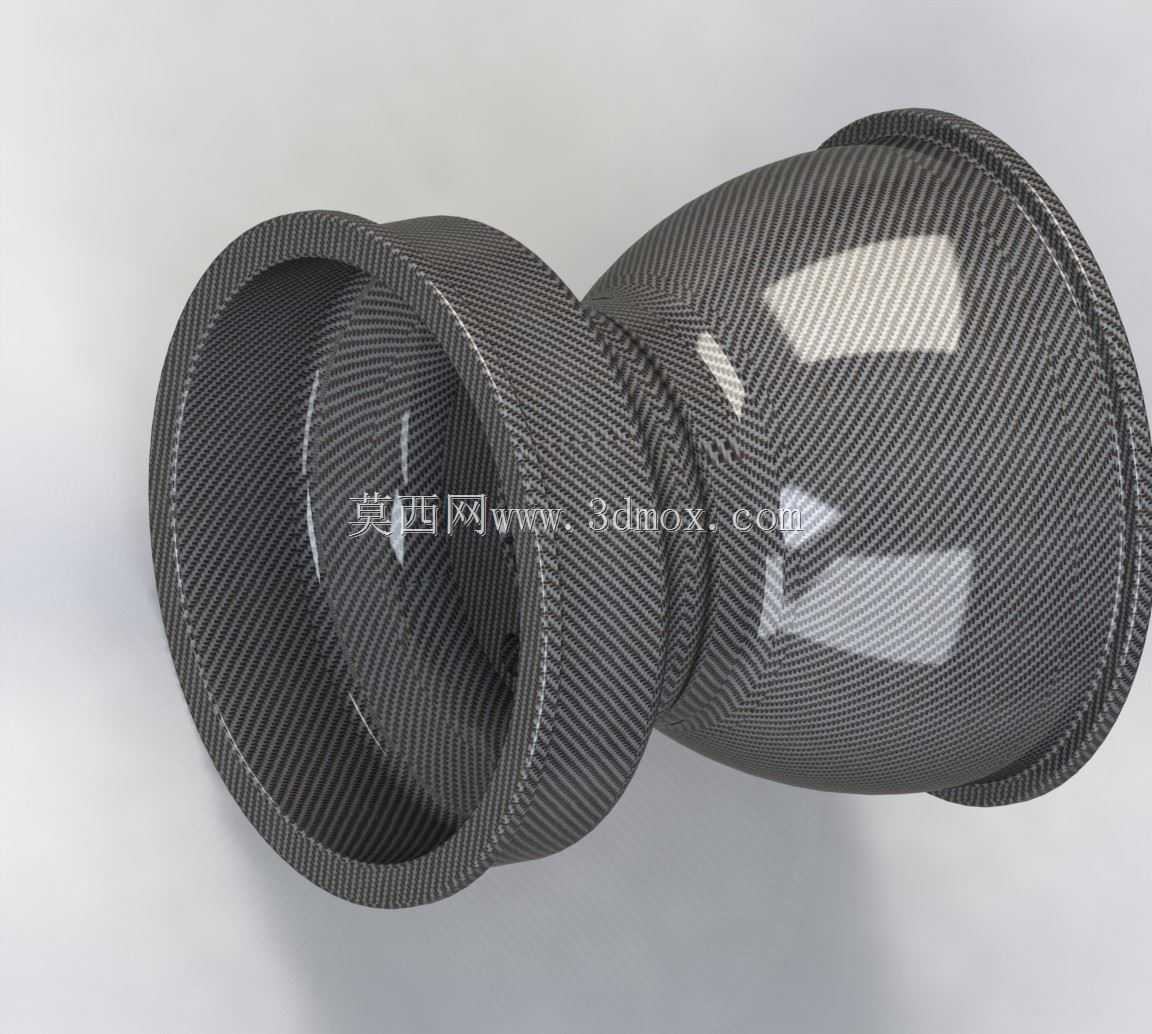

　　这款车轮采用碳纤维复合材料铺层设计，相比传统的ABS塑料轮毂、铸铝轮毂，在保证同等结构强度的前提下，单轮重量可降低40%以上，有效降低了行走系统的簧下质量，提升整车的转向响应速度与悬挂系统的动态响应表现。轮辋的中部加强筋采用渐变厚度设计，在靠近安装法兰的位置铺层厚度更大，可承受更大的安装预紧力与冲击载荷，靠近轮缘的位置铺层厚度适当减小，在保证轮缘抗冲击能力的前提下进一步控制整体重量。轮辋的两侧轮缘采用圆弧过渡设计，避免尖锐棱角在轮胎拆装时划伤胎圈，同时轮缘高度符合卡丁车轮胎的装配要求，可在轮胎气压不足时限制轮胎的轴向窜动，避免轮胎与轮辋发生相对位移。

　　在实际装配过程中，这类车轮的安装流程与常规卡丁车车轮完全一致，先将轮胎胎圈均匀涂抹专用润滑脂，使用轮胎拆装机将胎圈压入轮辋槽内，充气至标准工作气压0.8bar-1.2bar后，检查胎圈与轮辋的贴合线是否均匀凸起，确认无漏气后即可通过螺栓固定到前后轴的安装法兰上，安装时需要按照对角线顺序分次拧紧固定螺栓，拧紧力矩控制在18N·m-22N·m区间，避免力矩过大导致碳纤维安装面出现压溃损伤。日常使用中，这类碳纤维车轮可适应-20℃到60℃的工作环境温度，不会像塑料轮毂一样在低温环境下出现脆裂问题，也不会像铸铝轮毂一样在长期使用后出现氧化锈蚀、表面涂层脱落的问题，表面的碳纤维纹理可直接作为外观装饰，无需额外做喷漆处理。

　　从结构设计的细节来看，轮辋内部的过渡圆角全部采用R3以上的圆弧过渡，避免铺层过程中出现纤维弯折、应力集中的问题，所有的棱角位置都做了倒角处理，避免在装配、搬运过程中划伤操作人员。轮辋的气门嘴安装孔位置预留了标准的气门嘴安装位，可适配通用的橡胶气门嘴，安装后气门嘴突出轮辋表面的高度控制在15mm以内，避免行驶过程中气门嘴与赛道周边的路肩、防护栏发生碰撞损坏。针对卡丁车行驶过程中容易出现的轮缘刮蹭路肩的问题，轮缘位置做了额外的铺层加强，可承受低速刮蹭时的冲击载荷，不会出现轮缘开裂、变形的问题，即使出现轻微的刮蹭损伤，也不会影响轮辋的整体结构强度，可继续正常使用。

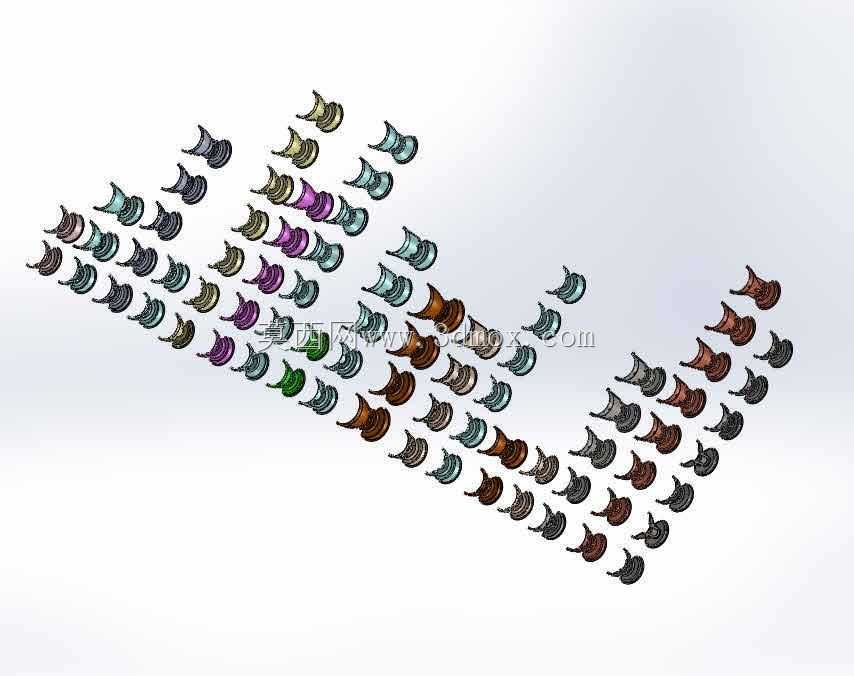

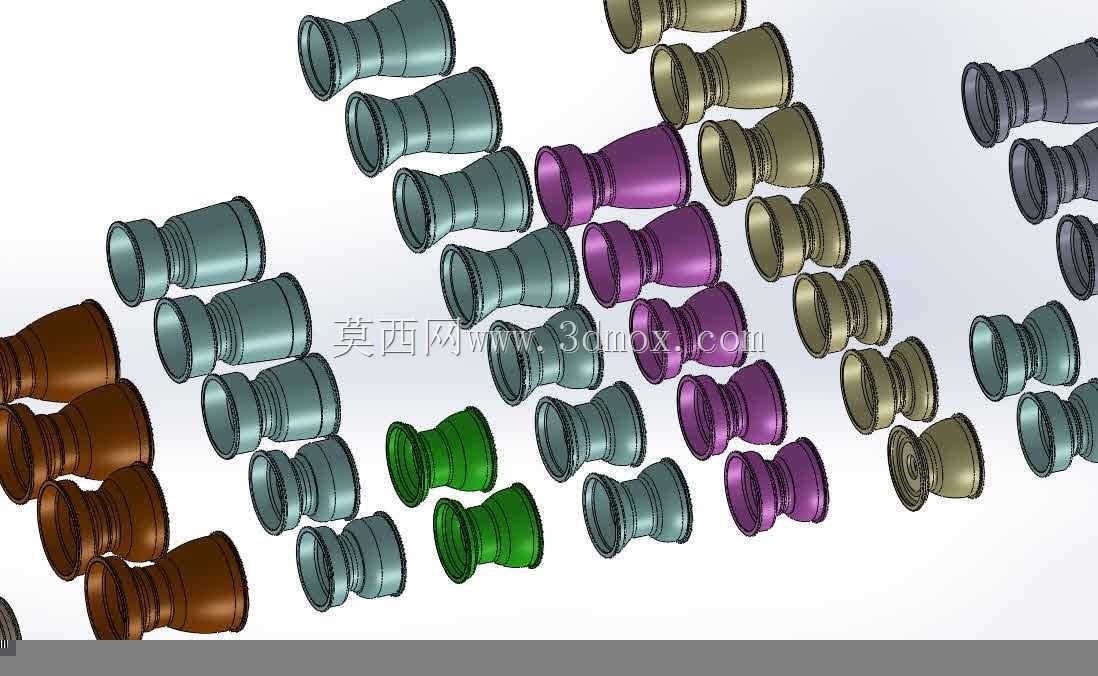

　　在卡丁车赛道的整体设计环节，准确掌握不同规格卡丁车车轮的偏移量、轮辋宽度、整体直径参数，是确定赛道宽度、路肩高度、弯道超高角度的核心依据，只有明确车轮的实际安装尺寸与运动边界，才能设计出既符合竞赛安全标准，又能充分发挥卡丁车操控性能的赛道布局，避免出现车轮与路肩干涉、过弯时轮距不足导致侧翻的安全隐患。
