个性化改装款摩托车后轮轮毂结构设计

　　这款摩托车后轮轮毂的设计，首先要适配大排量巡航类摩托车的后轮承载需求，日常使用场景覆盖城市通勤铺装路面行驶、长途摩旅的复杂路况承载，同时兼顾改装市场对外观辨识度的要求。从安装边界来看，轮毂中心的轴孔尺寸匹配主流巡航车型的后轮轴径，周边的螺栓安装孔位按照标准节圆分布，可直接适配对应车型的后链轮、刹车盘安装位，不需要额外改动车架后摇臂的安装点位，轮辋的直径与宽度适配常规宽幅摩托车真空轮胎，胎圈座的轮廓尺寸严格遵循摩托车轮辋的通用规范，保证轮胎安装后的气密性与高速行驶的动平衡余量。

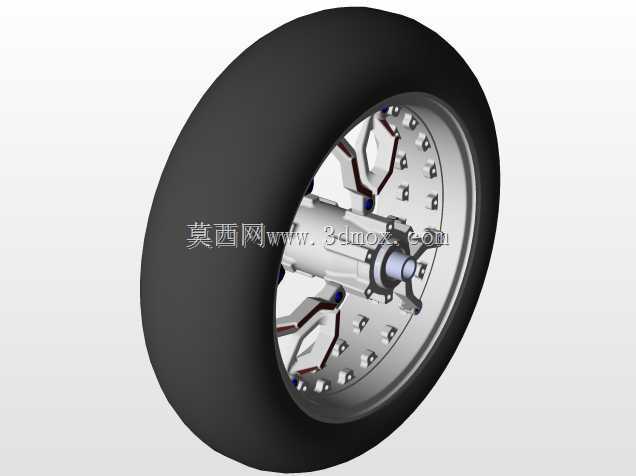

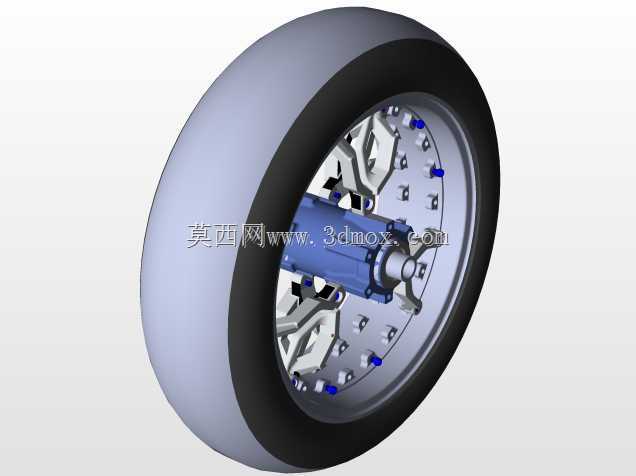

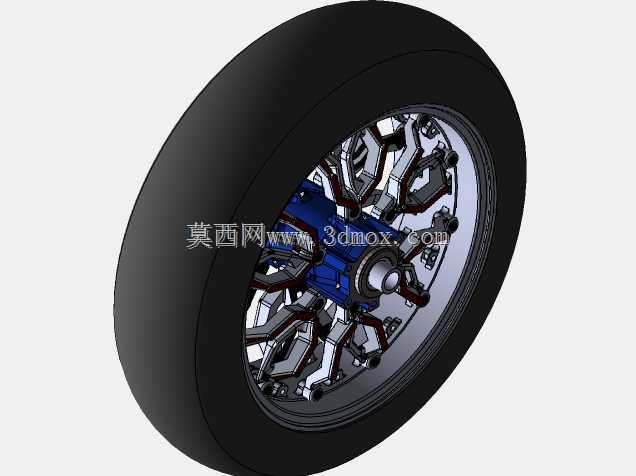

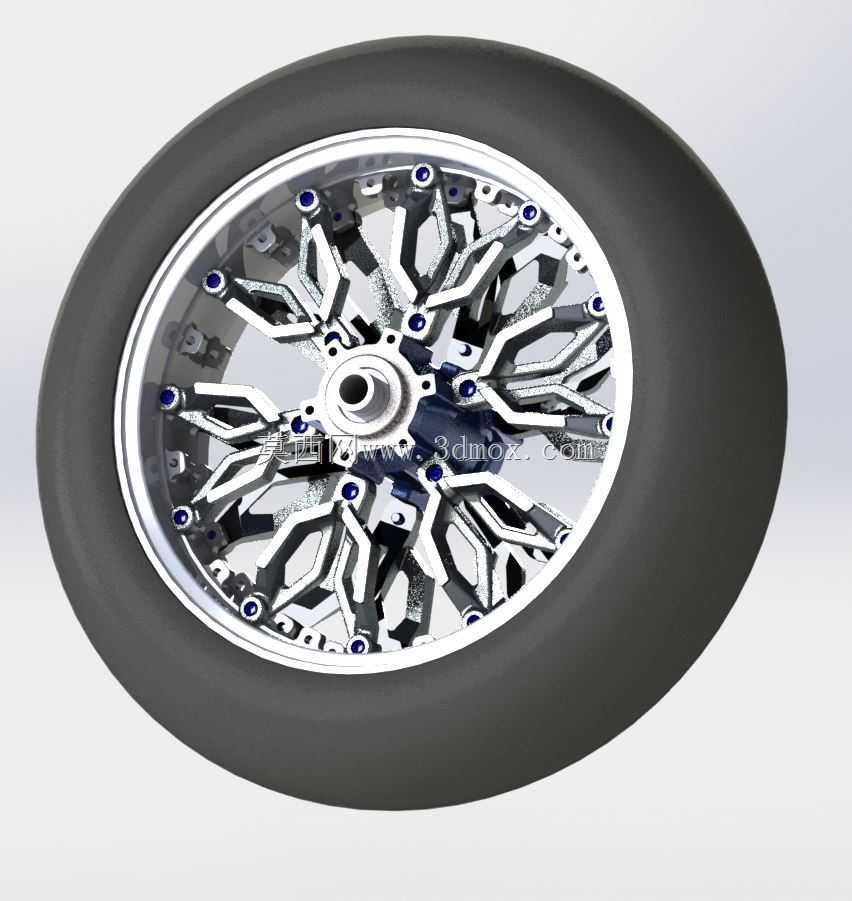

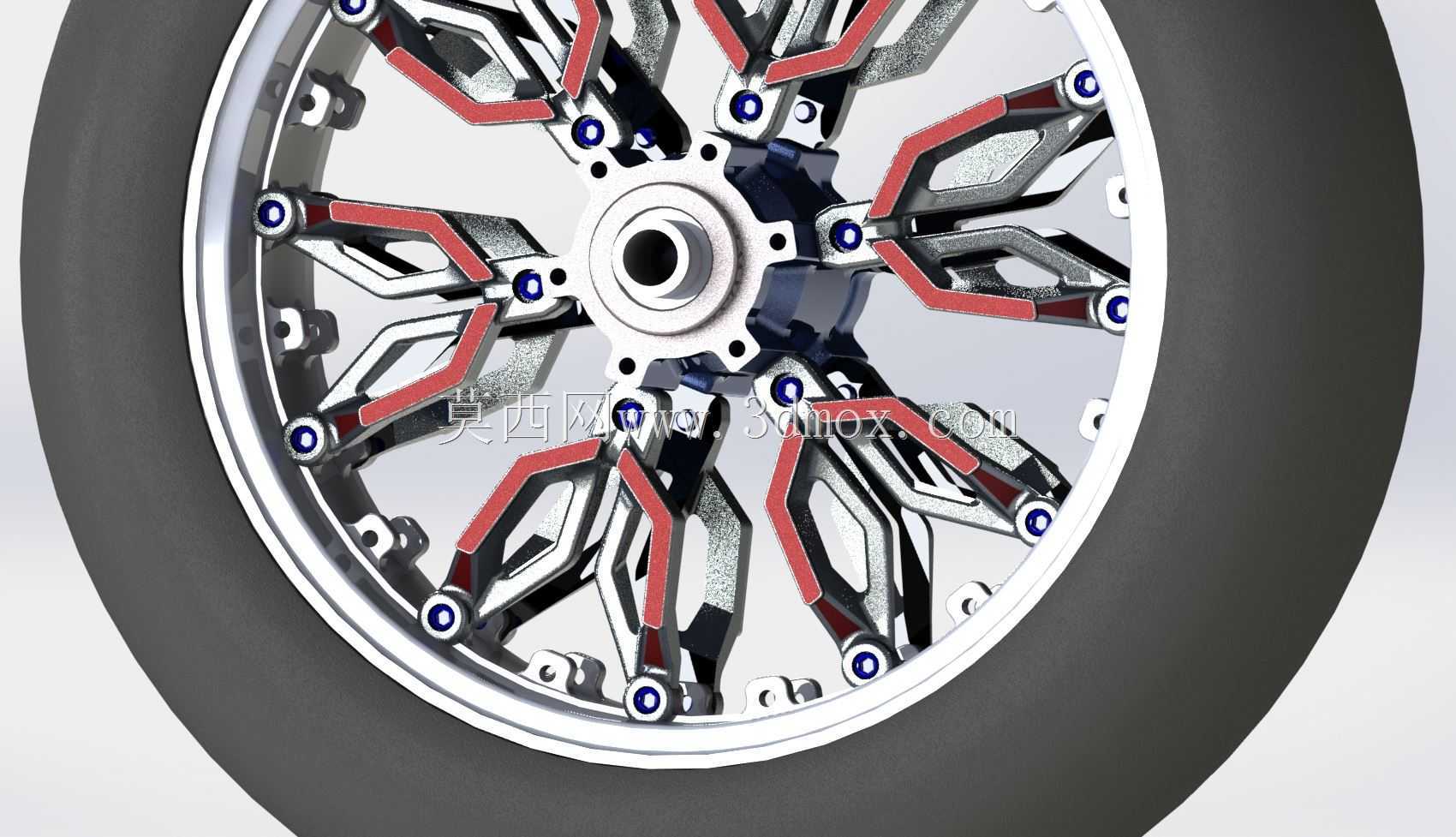

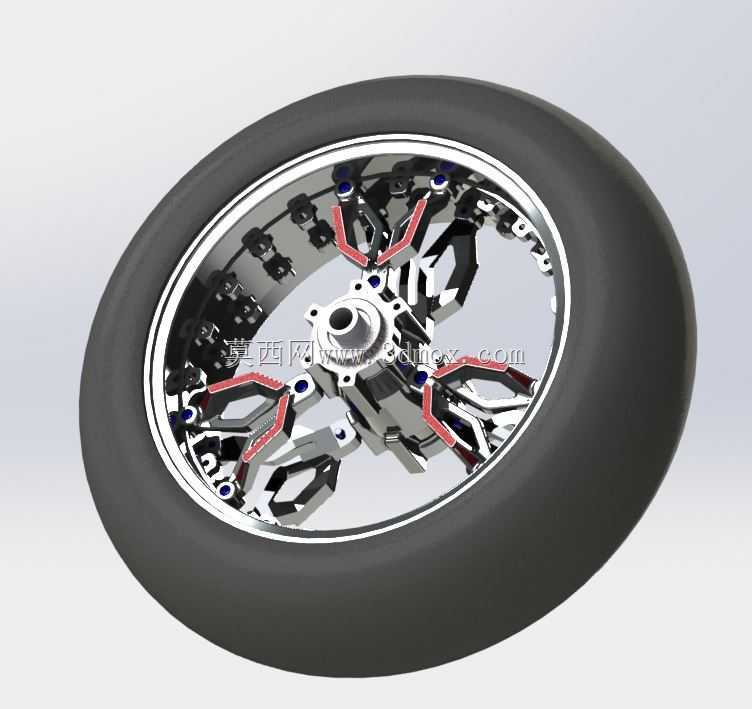

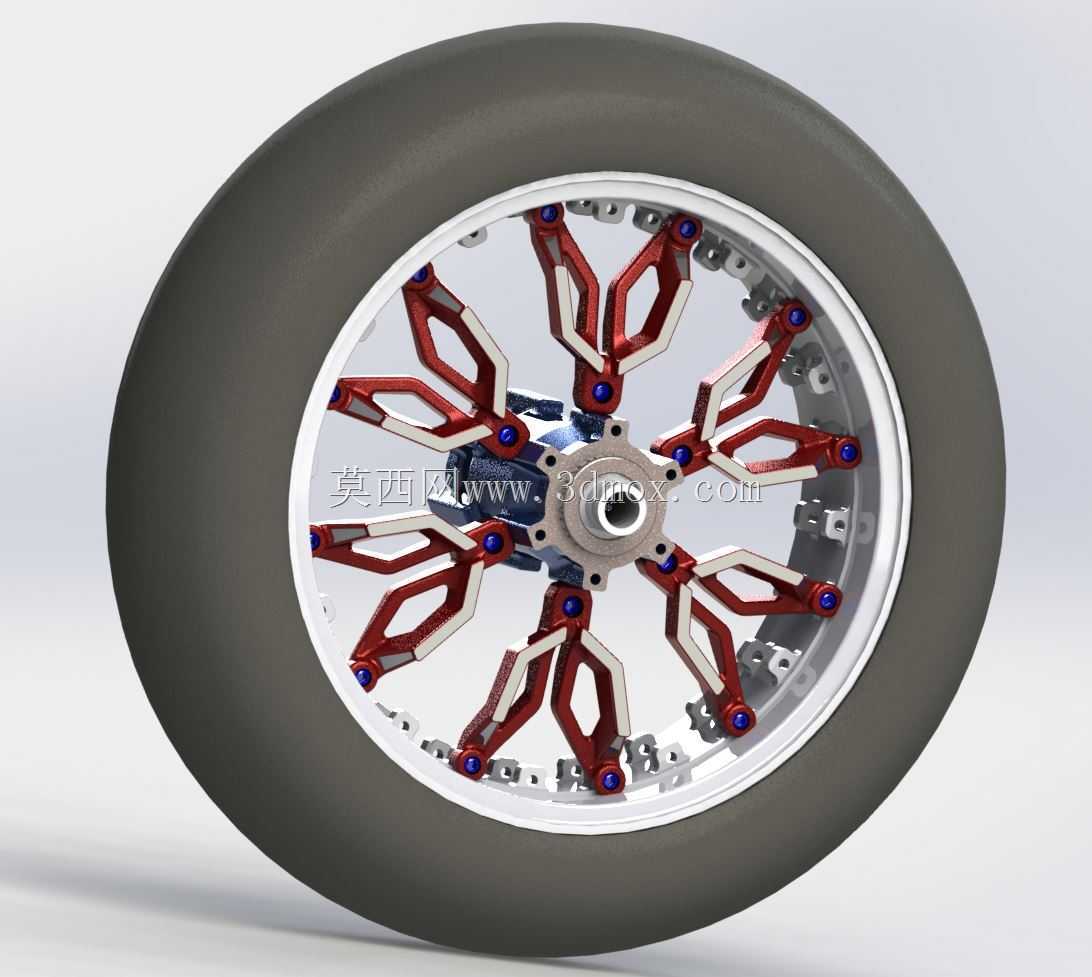

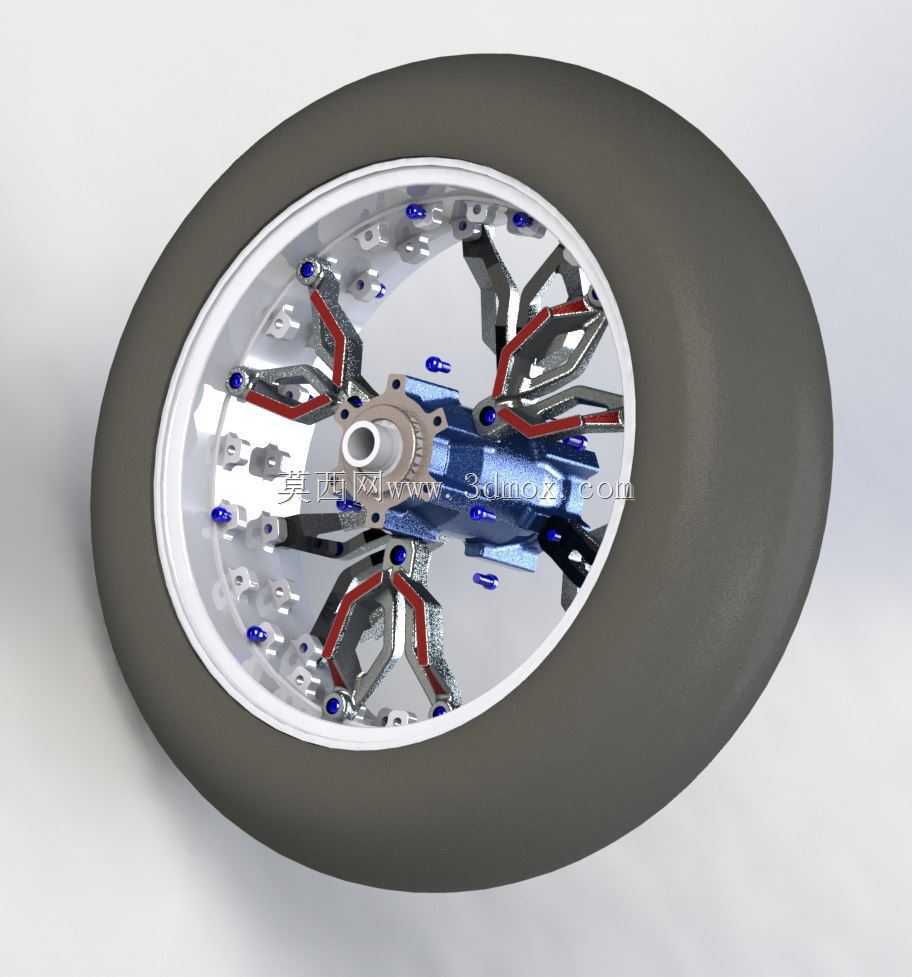

　　设计思路上没有采用常规的一体式铸造辐条结构，而是做了分体式组合辐条的构型，每一组辐条都采用几何折线的造型，辐条与轮毂中心座、轮辋的连接位置都设置了独立的紧固点位，这种结构一方面可以在保证整体辐条支撑强度的前提下，通过镂空结构降低轮毂的整体转动惯量，摩托车起步与制动时的轮组响应会更直接，另一方面分体式的连接结构也方便后期单独更换受损的辐条部件，不需要整体更换轮毂，降低后期维护成本。辐条表面做了双色处理，金属基材部分保留金属质感的结构面，嵌合的装饰条采用醒目的配色，既满足改装用户对外观个性化的需求，也能在结构上作为辐条的加强筋存在，提升辐条的抗扭刚性，应对大扭矩输出时的轮组受力变形。

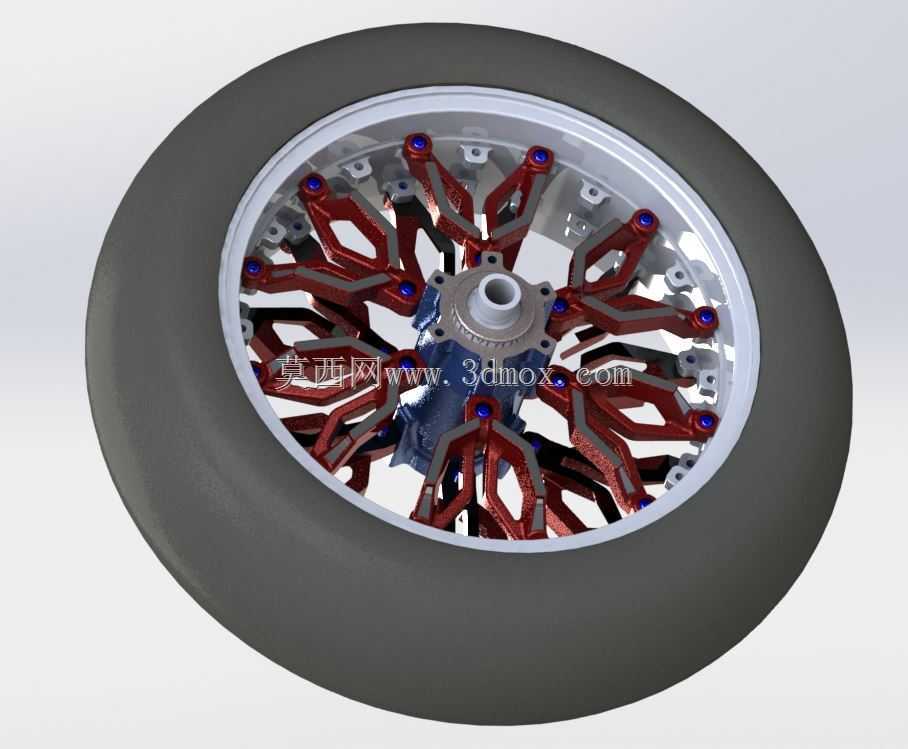

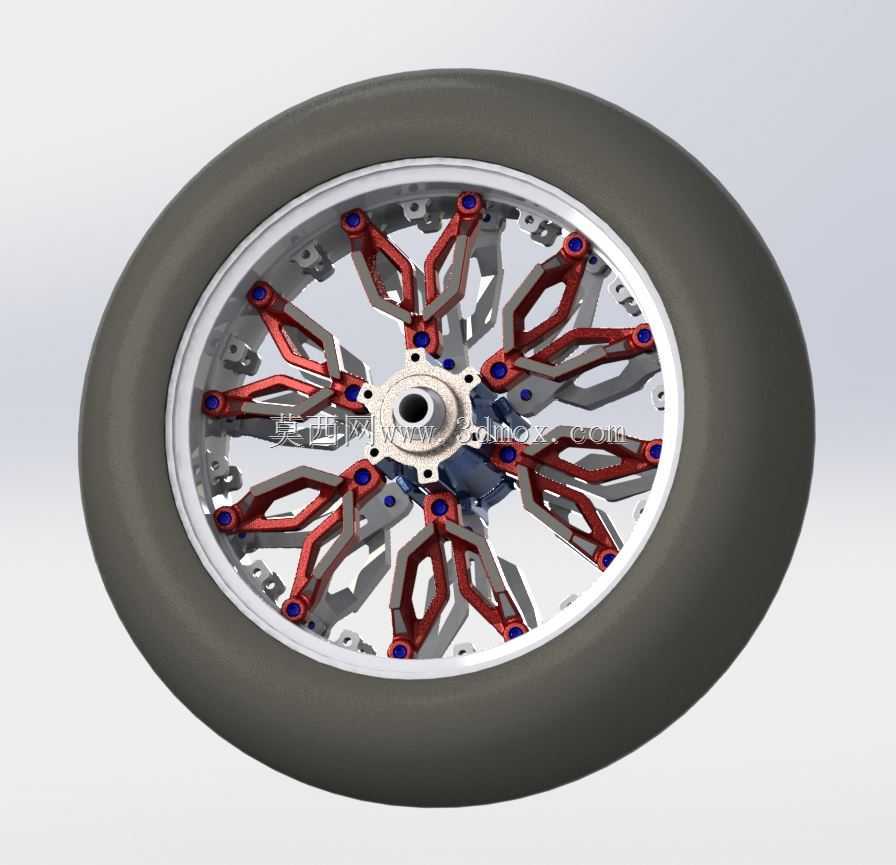

　　从功能特性来看，轮毂中心的轴承安装位预留了标准的轴承安装台阶，可适配对应规格的深沟球轴承，保证车轮转动的同轴度，轮辋与辐条的连接位置做了加厚处理，应对过坑洼路面时的径向冲击载荷，避免轮辋变形。轮辐的分布采用对称式多辐布局，每一组辐条的受力路径都从中心轴座直接传递到轮辋的受力点，没有多余的受力弯折，在急加速、紧急制动的工况下，轮组的形变量控制在安全范围内，不会出现辐条断裂或者轮辋失圆的问题。同时轮辐之间的镂空间隙足够大，不会遮挡后刹车卡钳的散热气流，长时间制动时刹车系统的热量可以快速通过轮辐间隙散出，避免刹车热衰减带来的安全隐患。

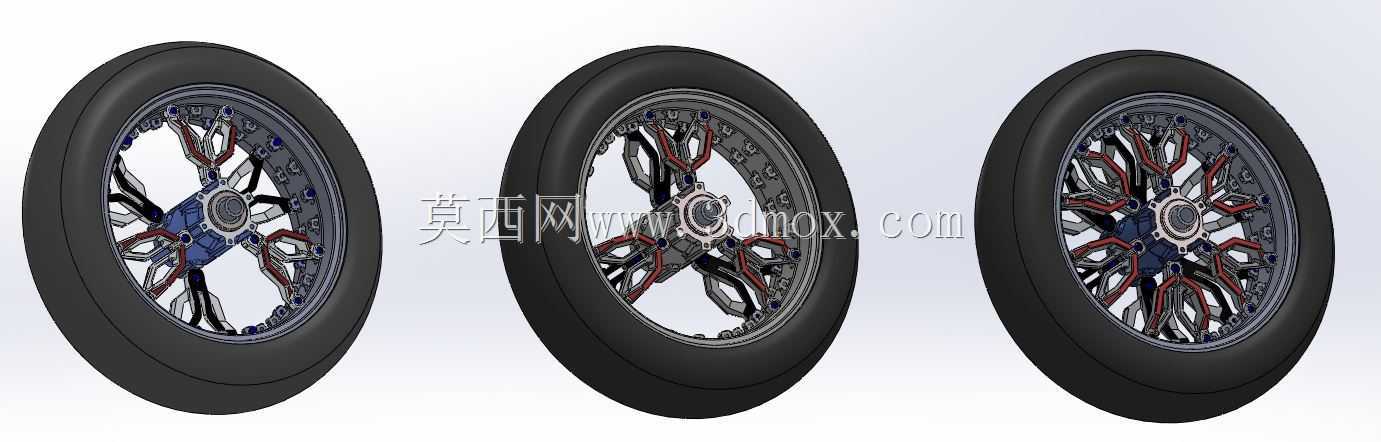

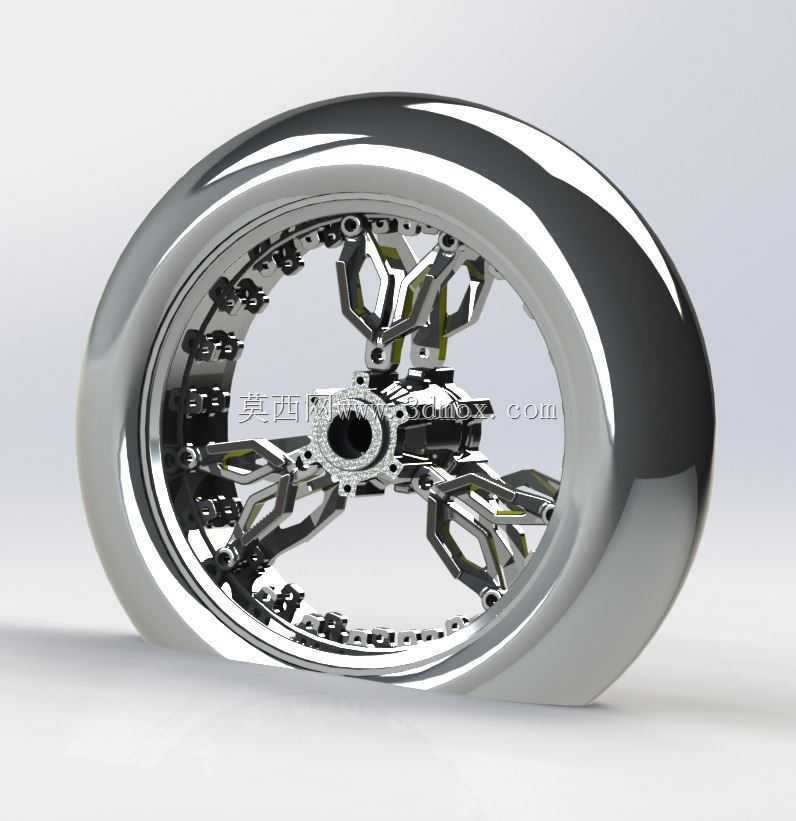

　　实际选型适配时，需要注意这款轮毂的偏距参数要和原车后摇臂的宽度匹配，安装后轮胎的中心面要和车辆的纵向中心面重合，避免出现轮胎偏磨或者传动链条受力不均的问题。轮毂的整体重量控制在同尺寸铸造轮毂的合理区间，不会过多增加后轮的簧下质量，对车辆后悬挂的响应影响较小。在建模过程中，每一个连接螺栓的位置都做了装配间隙预留，相邻辐条之间的活动间隙也考虑了受力形变后的余量，不会出现大载荷下辐条互相干涉的问题。轮辋的气门嘴安装位设置在两根辐条之间的位置，方便后期充气时的操作，也不会因为辐条的遮挡导致气门嘴安装困难。针对改装场景的需求，这款轮毂的辐条造型在转动时会形成独特的视觉效果，满足用户对车辆外观个性化的追求，同时结构强度完全满足日常行驶的安全要求，没有为了外观牺牲结构可靠性，每一处造型的变化都对应了结构受力的优化，不是单纯的装饰性造型。
