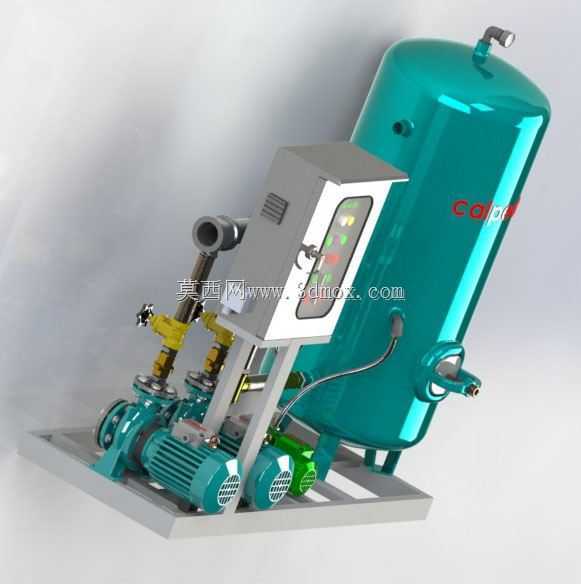

多类型泵组配套储水罐管路集成结构

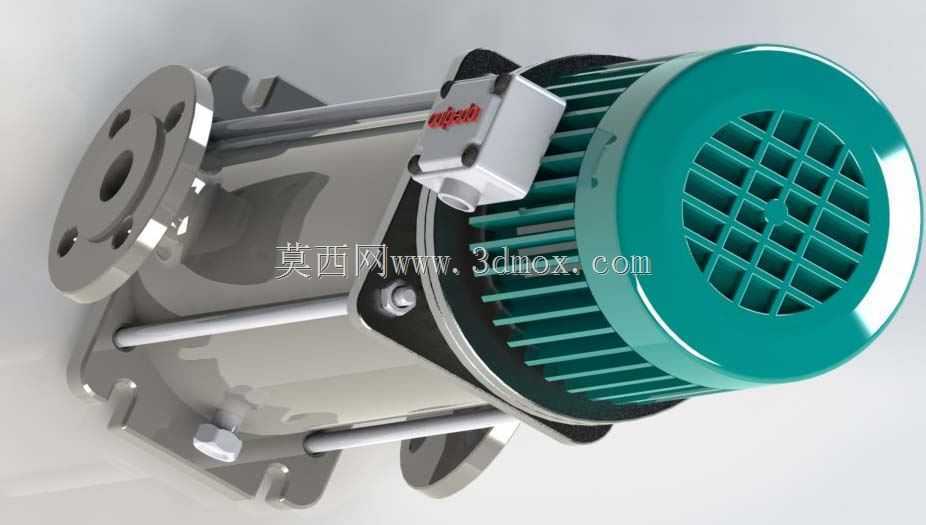

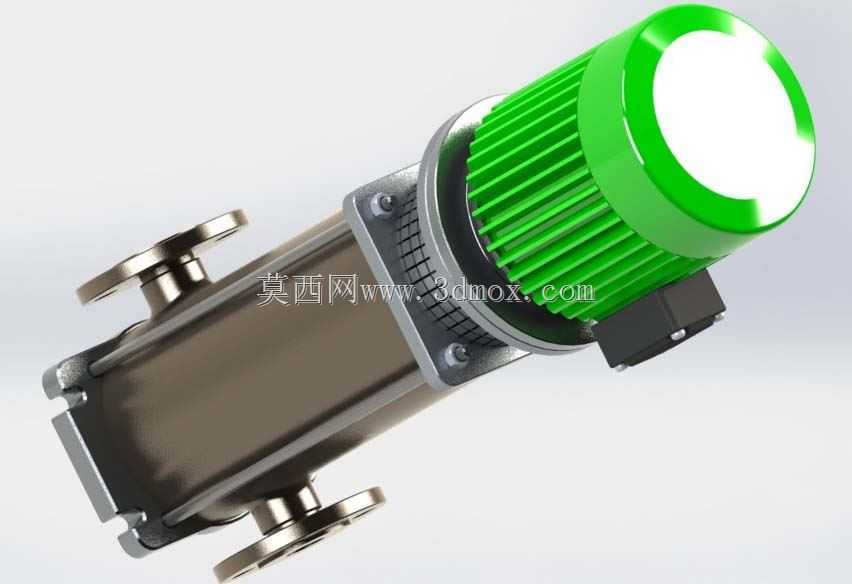

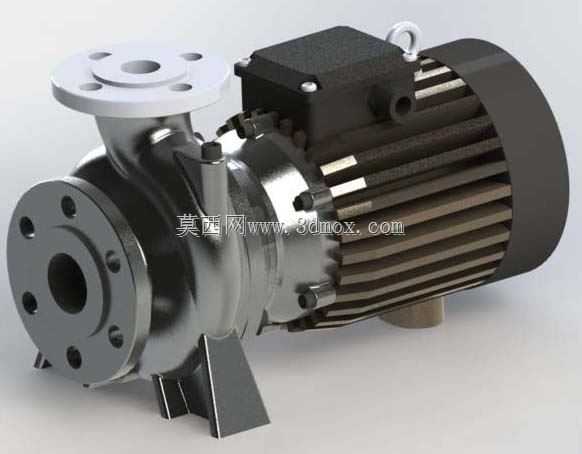

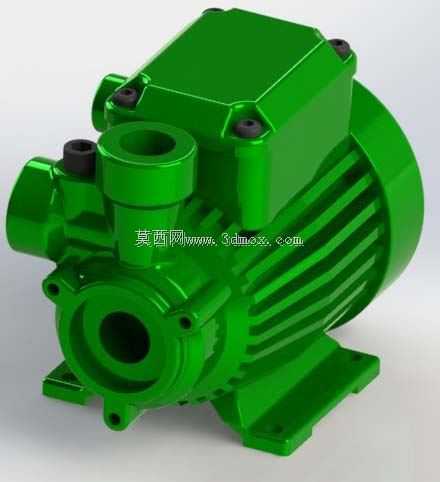

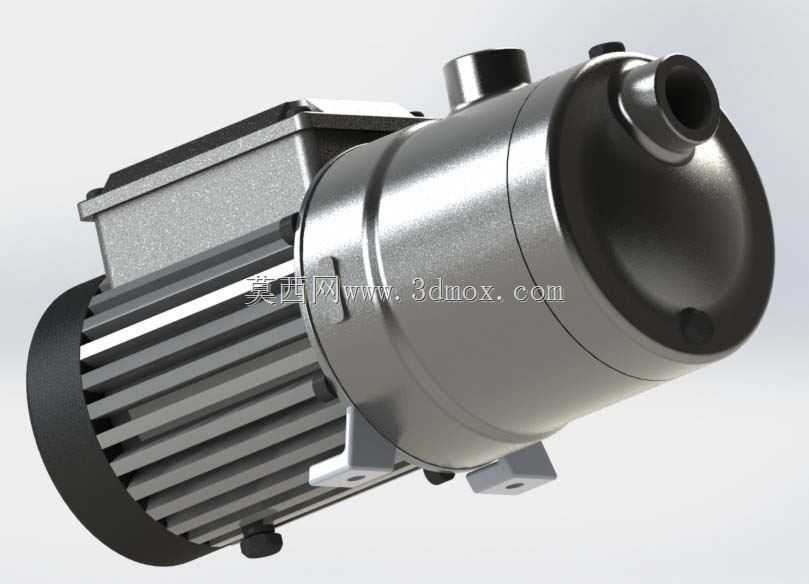

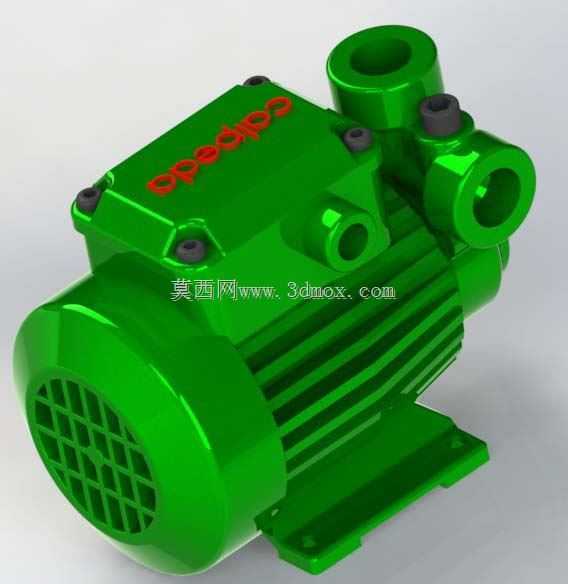

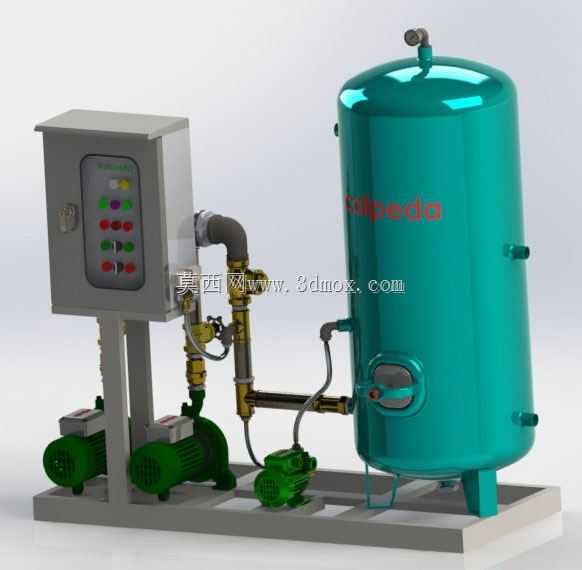

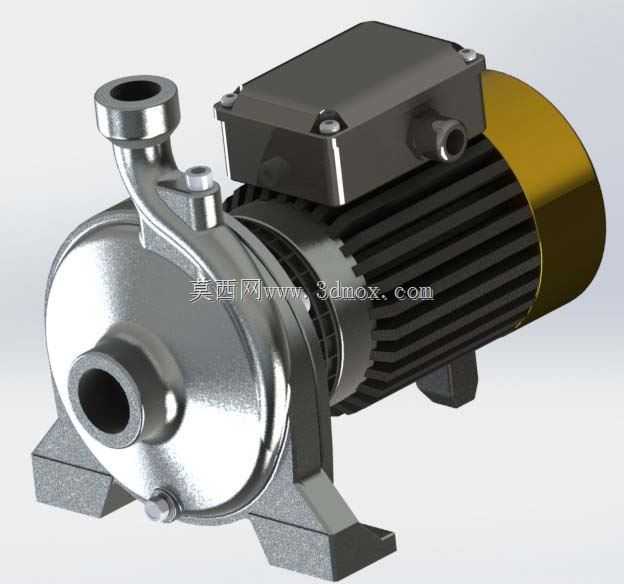

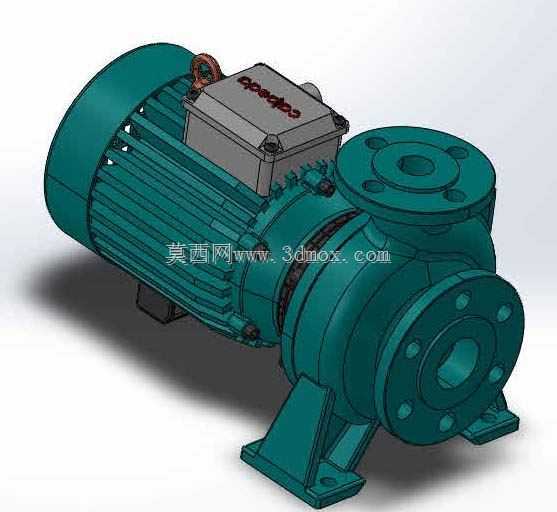

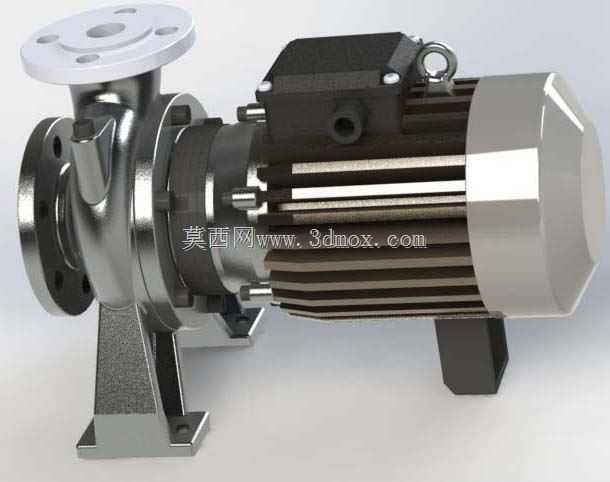

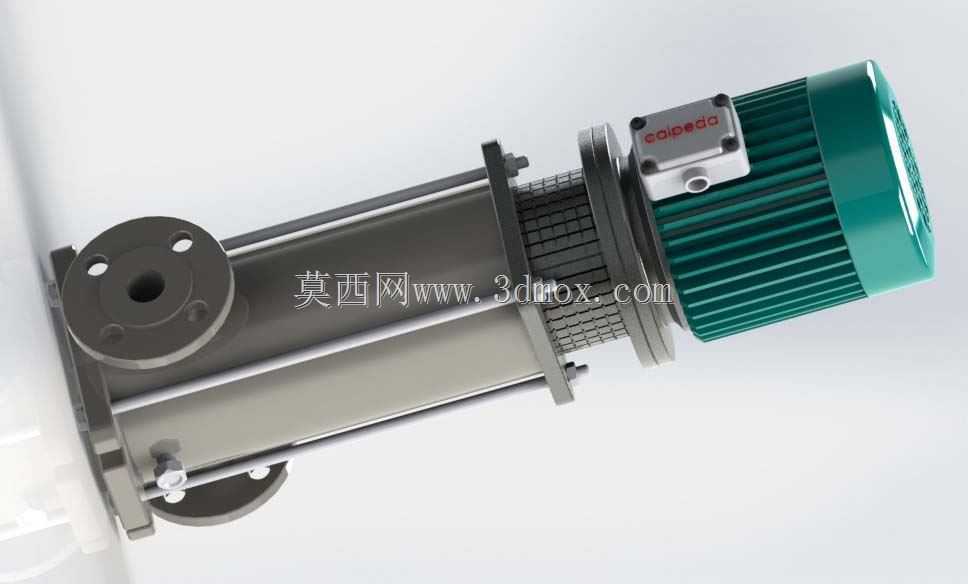

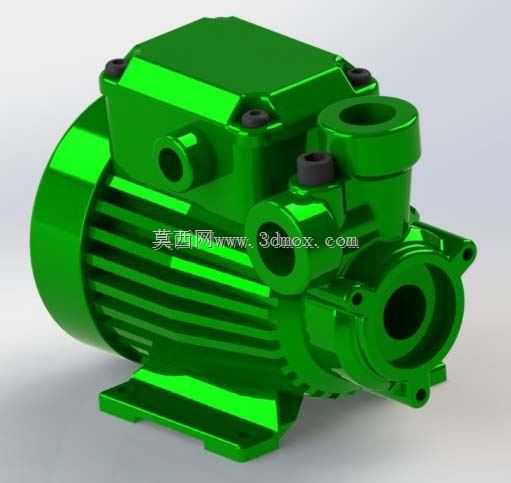

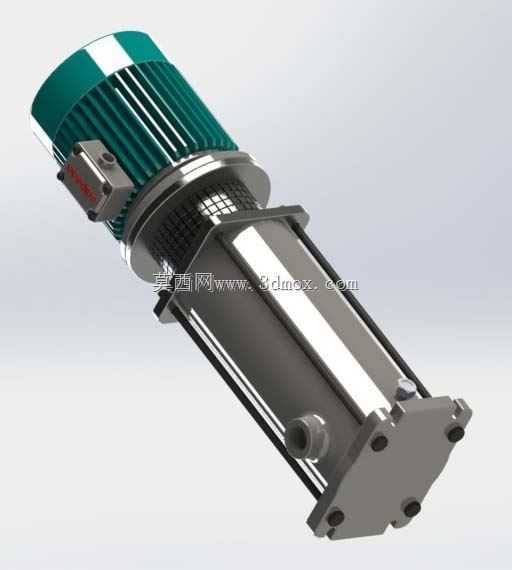

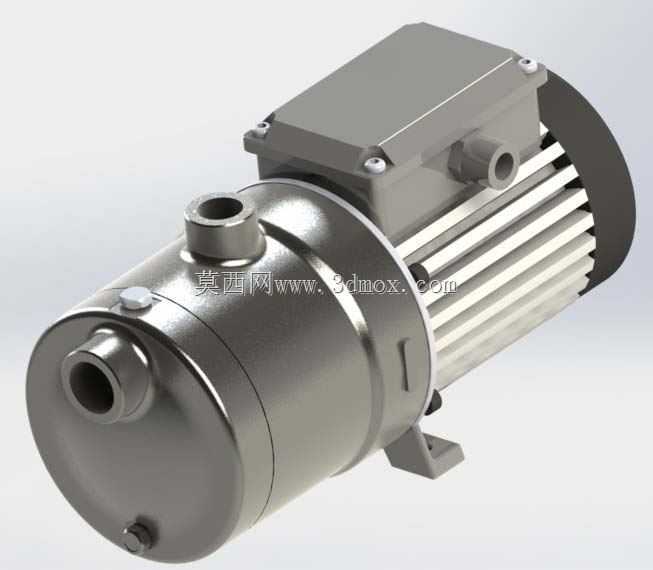

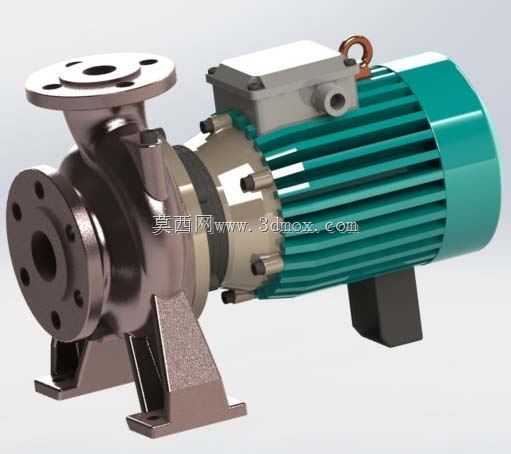

　　这套泵组集成结构主要面向中小型工业生产供水、商用建筑二次增压供水、小型厂区循环水输送这类场景设计，整套结构覆盖6种不同工况适配的泵体、2台承压储水罐、全套连接管路及配套安装小零件，可直接匹配不同流量、扬程需求的流体输送场景，无需额外做核心部件的选型拼接。从实际用途来看，不同泵体分别适配常规供水增压、短时大流量补水、管路循环稳压、小流量精准补液等不同工况，储水罐承担缓冲水锤、稳定管路压力、储备应急水量的作用，整套结构可独立作为供水单元使用，也可嵌入大型水处理、生产循环水系统作为子模块。设计过程中优先考虑了现场安装的适配性，泵体与储水罐的安装底座统一做了共面设计，安装脚位的孔距预留了常规地脚螺栓的调节余量，

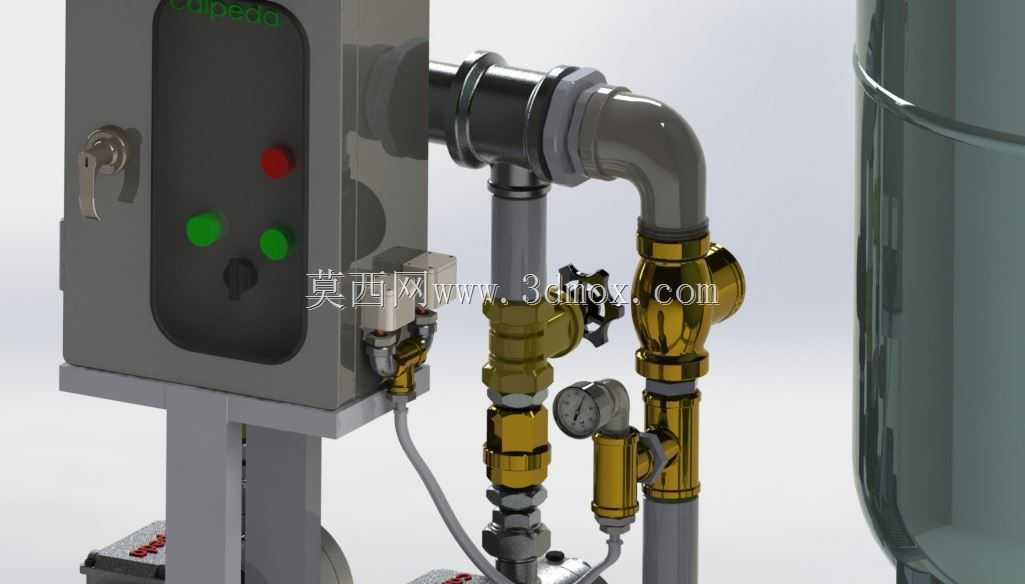

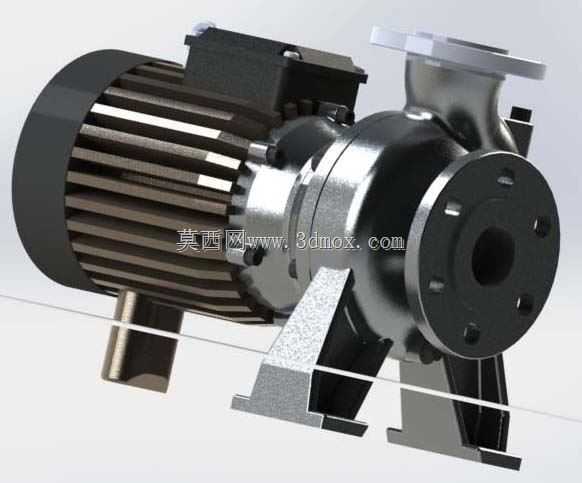

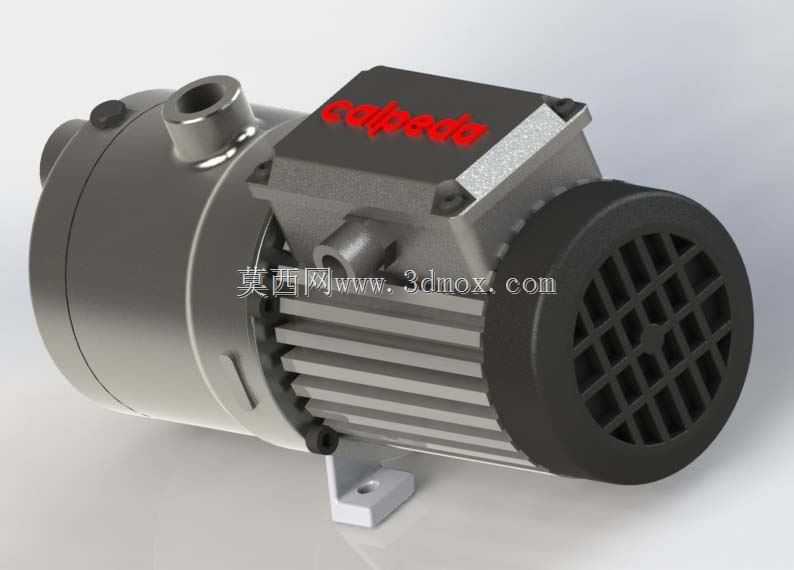

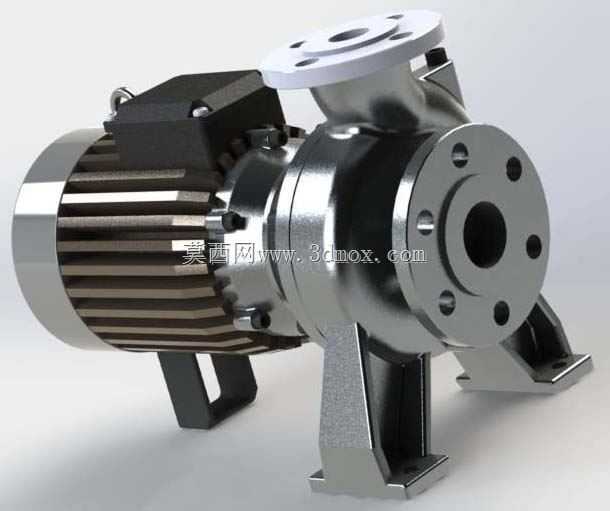

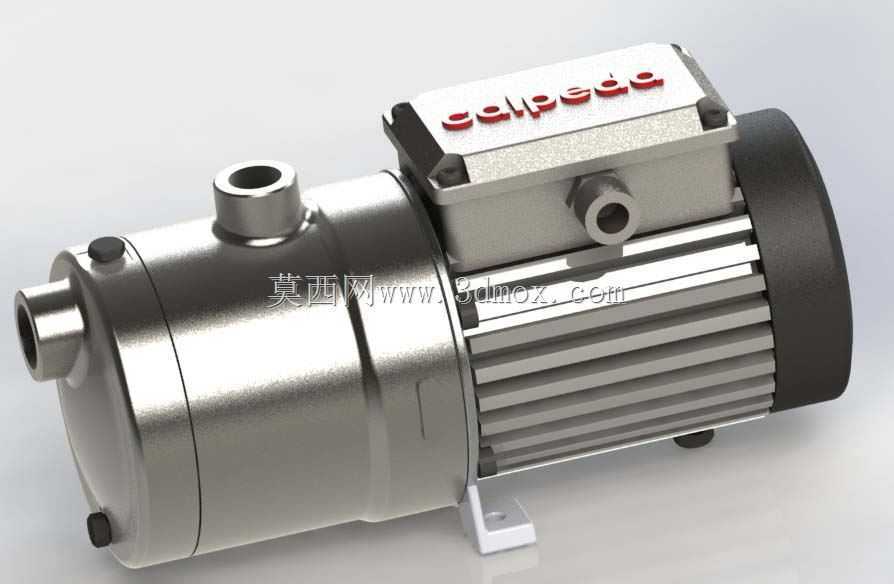

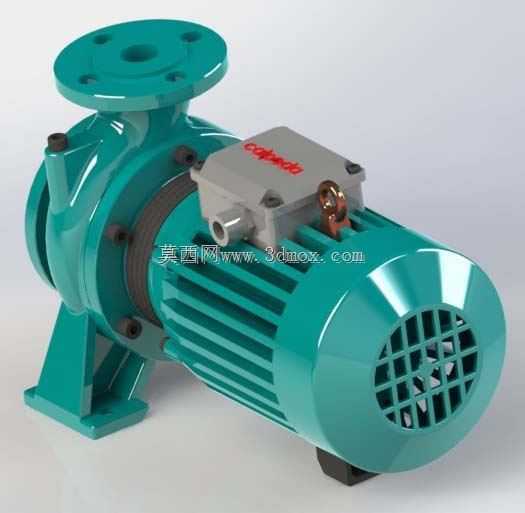

　　整套结构的外轮廓边界控制在常规设备运输的尺寸范围内，无需拆分即可通过标准货运通道进场，安装时仅需对接进出水主管道与供电线路即可完成主体部署。功能特性上，不同泵体的进出口口径做了统一的变径适配，所有管路连接位都预留了压力检测、阀门安装的接口，储水罐的顶部排气、底部排污接口都做了标准化设计，可直接匹配市面通用的阀门、仪表配件，无需单独定制转接件。设计思路上没有采用单一泵加大功率的方案，而是通过多泵组合搭配储水罐的方式，覆盖更宽的工况区间，小流量工况下仅启动单台小功率泵即可满足需求，大流量工况下多泵联动，同时储水罐可以在泵组启停时抵消管路内的压力波动，避免水锤对后端管路、用水设备造成冲击，也能减少泵组的频繁启停，延长核心部件的使用寿命。

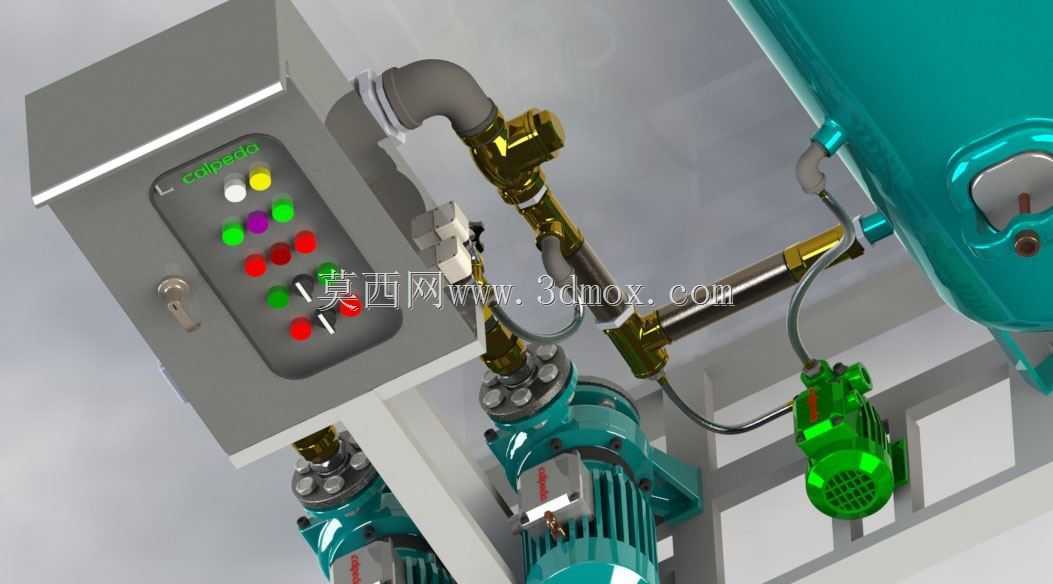

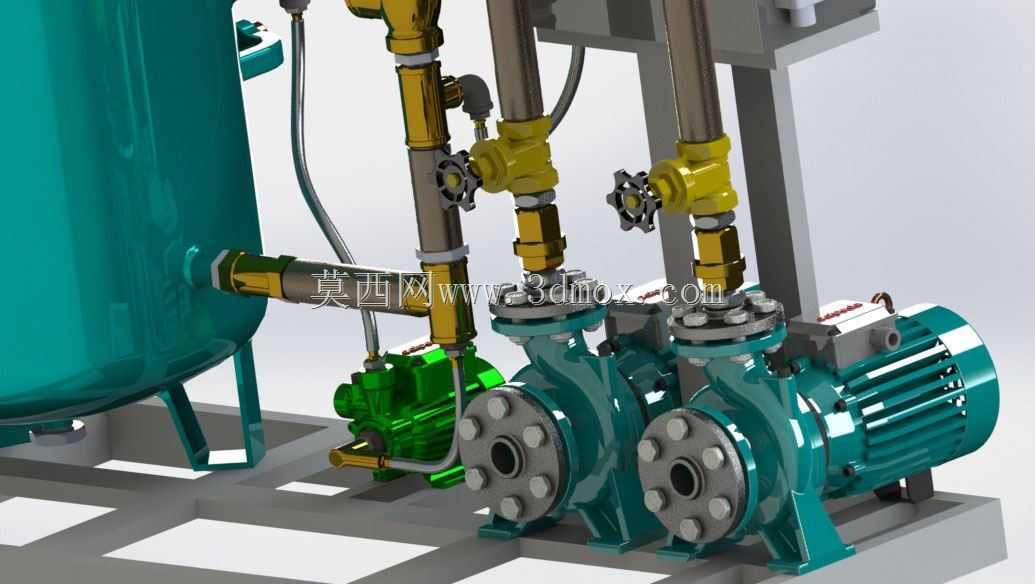

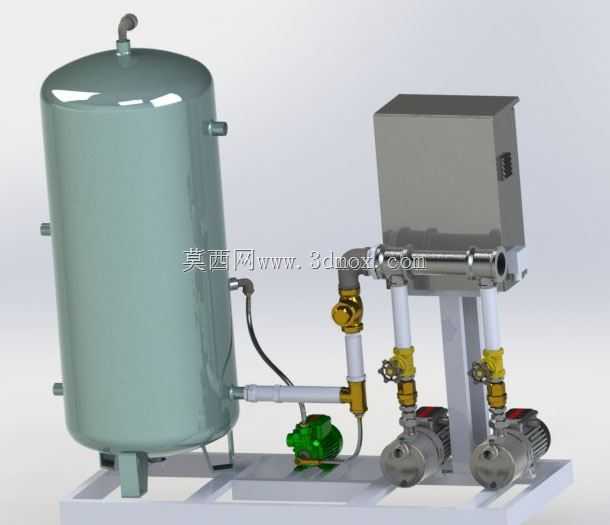

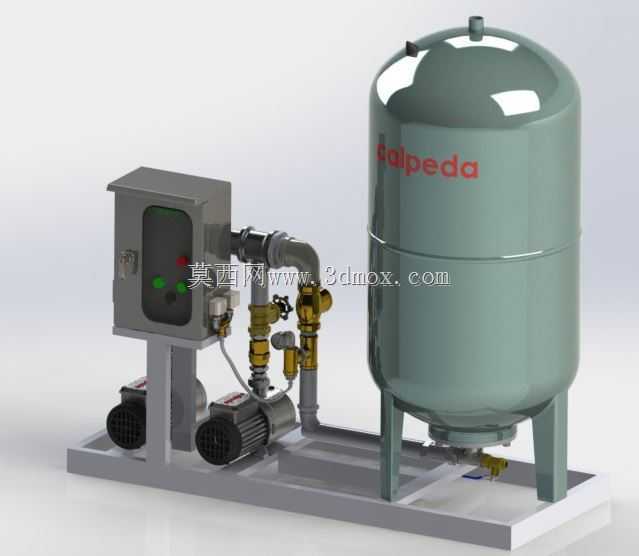

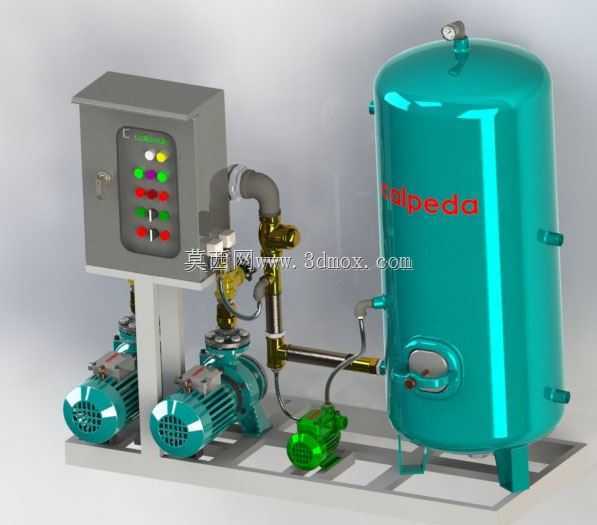

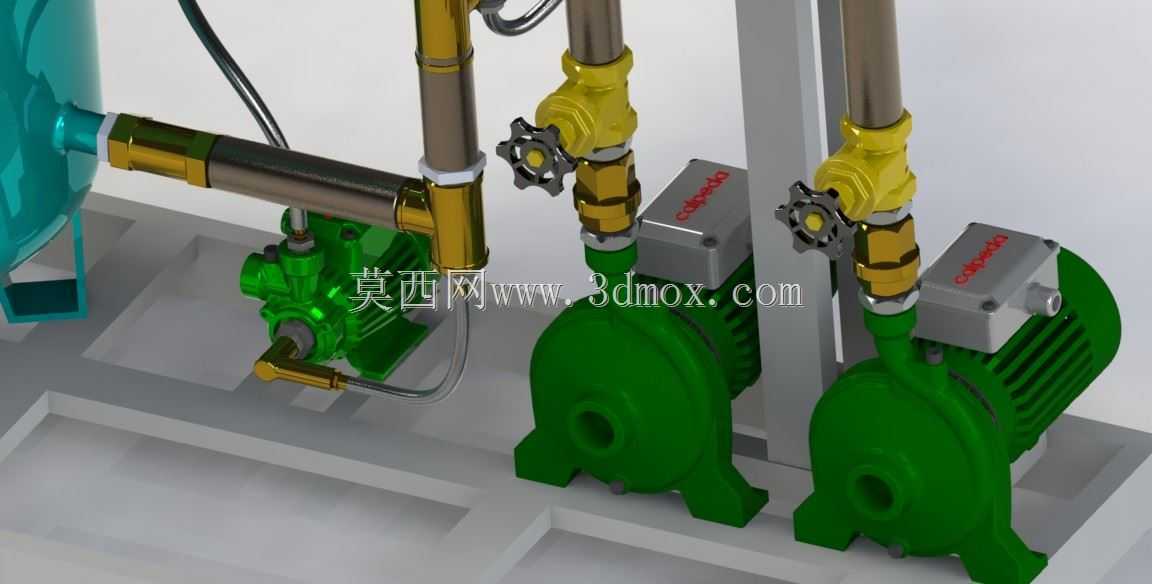

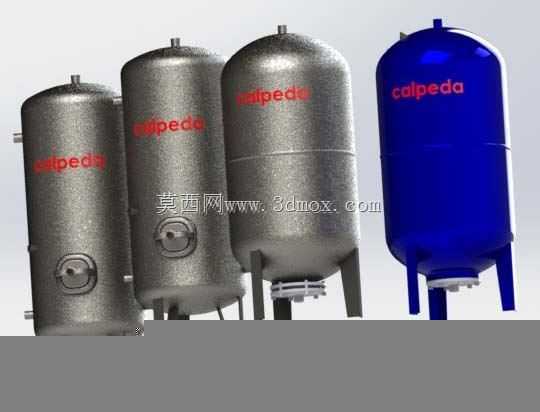

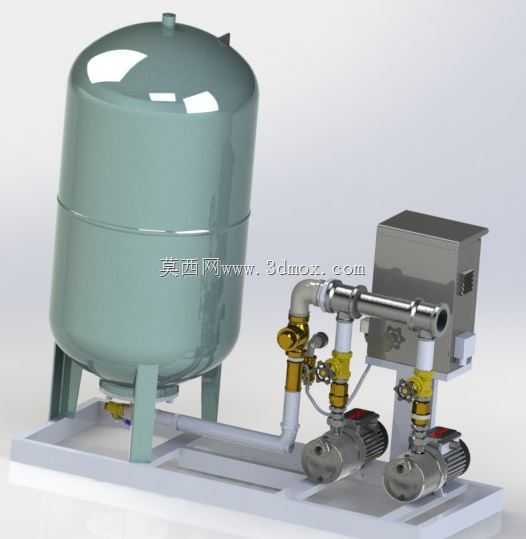

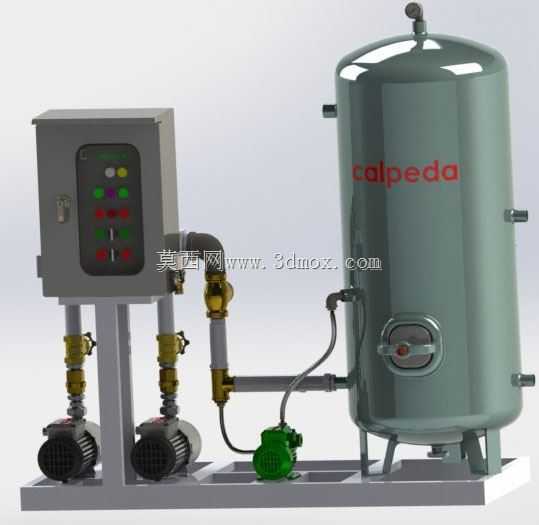

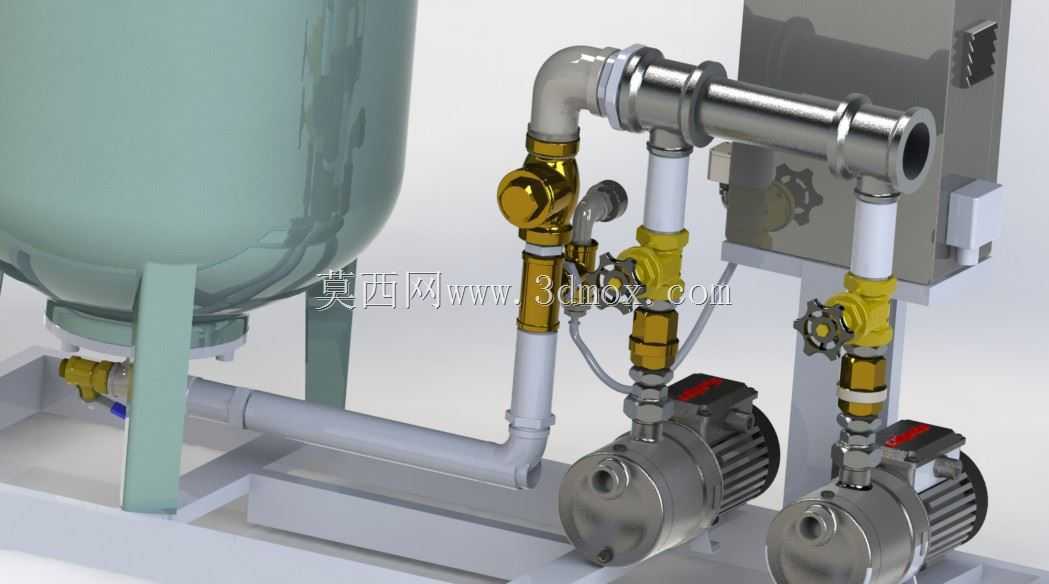

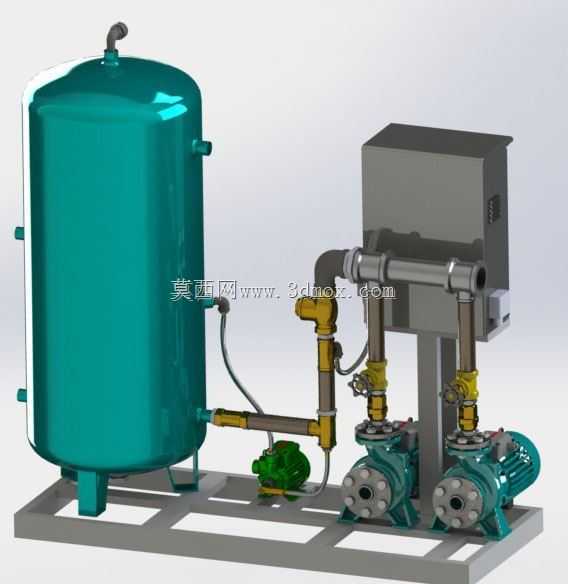

　　外形尺寸方面，储水罐采用立式承压结构设计，直径与高度比例经过优化，既保证足够的储水缓冲容积，又不会占用过大的地面安装面积，泵组统一布置在储水罐侧方的集成底座上，管路沿底座上方排布，所有管路的转弯半径都符合流体输送的阻力要求，避免过小转弯造成的局部阻力过大、能耗升高问题，同时管路排布预留了足够的操作空间，日常检修时可直接对单台泵体进行拆卸维护，无需拆解整套管路结构。安装边界上，整套结构的底座下方预留了减震垫的安装空间，可根据现场地面情况选配橡胶减震器或弹簧减震器，降低泵组运行时的振动传递，进出水主接口的位置统一设置在结构侧方的居中高度，对接现场管路时无需做过多的高低位调整，所有外露的连接法兰都采用标准公称压力规格，

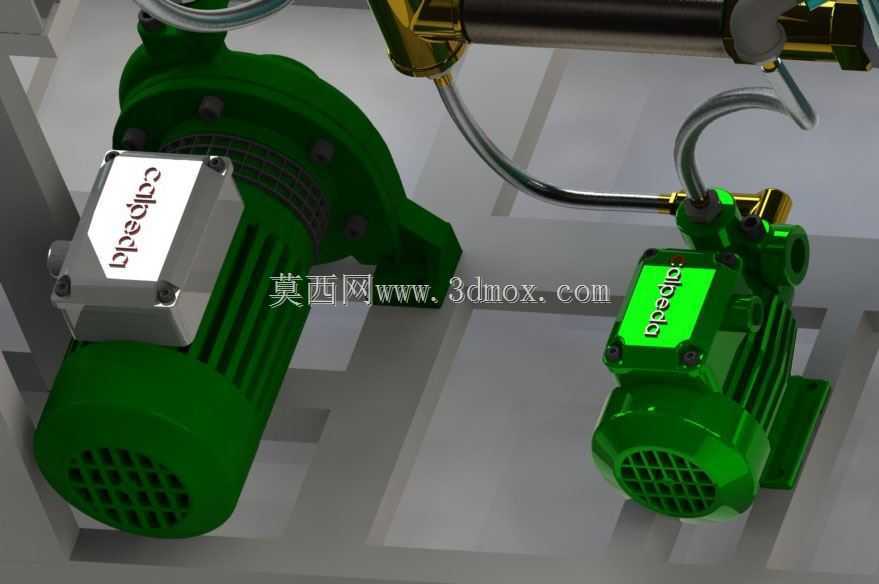

　　可直接对接同压力等级的现场管路。结构细节上，配套的小零件包含了管卡、密封件、连接螺栓等全套安装配件，每个连接位的密封形式都根据输送介质的压力做了匹配，低压管路采用平面密封，高压管路采用榫面密封，避免运行过程中出现渗漏问题，泵体与管路的连接位都设置了软接段，可抵消泵组运行时的微幅振动，避免振动传递到管路系统造成管路松动、焊缝开裂的问题。从工况适配角度，这套结构可根据实际使用需求调整泵组的运行逻辑，搭配常规的压力控制元件即可实现自动启停、压力恒定控制，储水罐的容积配置可满足短时停水情况下的应急供水需求，也能在用水高峰时段补充流量，避免泵组超负荷运行。整套结构的三维建模过程中，所有部件的配合间隙都按照实际加工装配的公差做了预留，运动部件的行程范围内没有设置干涉结构，安装顺序也符合现场装配的逻辑，从底座固定到储水罐就位，再到泵体安装、管路拼接，最后是附件安装，整个流程没有工艺冲突，可直接作为生产加工、现场安装的参考依据。
