多款商用车车架结构对比参考设计

　　做重型商用车底盘开发的工程师都清楚，车架作为整车承载的核心基体，上装要固定驾驶室、动力总成、货厢与各类附属支架，下接悬架、转向、行走机构，所有行驶过程中的动载荷、冲击载荷、扭转载荷都要先通过车架完成传导与分散，一旦车架的结构选型匹配不当，后续路试阶段很容易出现局部应力集中、焊缝开裂、共振抖振等问题，整改起来要反复调整横梁布置、纵梁截面参数，耗费大量的台架与路试验证成本。这次整理的多款大车车架结构对比，是在新车型开发前期做竞品对标阶段的参考资料，把近年主流的重载商用车车架结构做了同比例的排布对照，方便快速梳理不同吨位、不同应用场景下车架的设计差异。

　　从实际应用场景来看，不同运营场景对车架的要求差异极大：城建渣土运输场景的车辆，频繁在非铺装路面行驶，转弯、上下坡频次高，车架承受的扭转冲击载荷远大于公路干线运输车辆，这类车型的车架通常会加密横梁布置间距，在悬架安装位、举升机构安装位额外做加强衬板，纵梁往往采用双层槽钢结构叠合，提升局部的抗扭与抗弯强度；而长途干线物流的牵引车型，更看重车架的轻量化与疲劳寿命，在保证承载冗余的前提下，会通过优化横梁的截面形状、调整纵梁的变截面位置来降低自重，同时匹配空气悬架安装位的局部加强结构，避免长期高速行驶下的应力疲劳。

　　从结构设计思路来看，所有商用车车架都采用边梁式的基础结构，两根纵梁沿整车长度方向平行布置，通过多根横梁铆接或者螺栓连接形成框架结构，纵梁普遍采用槽型截面的冲压型钢，这种截面的抗弯截面模量高，冲压成型工艺成熟，也方便在翼面位置打孔安装各类附属支架。对比不同车型的车架可以发现，纵梁的截面高度是随承载吨位变化的，重载车型的纵梁截面高度普遍在280mm到320mm之间，板材厚度在8mm到10mm，部分极端重载的矿用车型还会在纵梁内部加焊加强衬板；而中卡车型的纵梁截面高度多在220mm到250mm，板材厚度在6mm到8mm，兼顾强度与自重。横梁的布置位置也有明确的工程逻辑：发动机悬置位置、变速箱吊挂位置、悬架前后支架位置、车尾牵引装置位置都必须设置横梁，用来分散局部集中载荷，横梁的截面形状也有区分，槽型横梁抗弯性能好，多用于载荷较大的安装位，圆管横梁抗扭性能优异，多用于车架中段需要提升整体扭转刚度的位置。

　　在安装边界的匹配上，所有车架的设计都要和整车总布置参数强绑定：纵梁的外侧宽度要匹配前轮的转向最大转角，预留足够的轮胎跳动间隙，避免转向过程中轮胎剐蹭纵梁；纵梁上的安装孔位要统一遵循模块化的孔距标准，方便不同上装、不同附属部件的通用化安装，降低后续改装的开孔成本；车架的前悬、后悬长度要严格匹配整车的轴荷分配，确保转向桥、驱动桥的载荷比在合理区间，避免出现转向过重、驱动轮附着力不足的问题。做车架设计的时候不能只看静态的承载强度，还要结合整车的振动频率做模态分析，让车架的固有频率避开发动机怠速频率、车轮转动的激励频率，防止行驶过程中出现共振，提升整车的行驶平顺性与零部件的疲劳寿命。

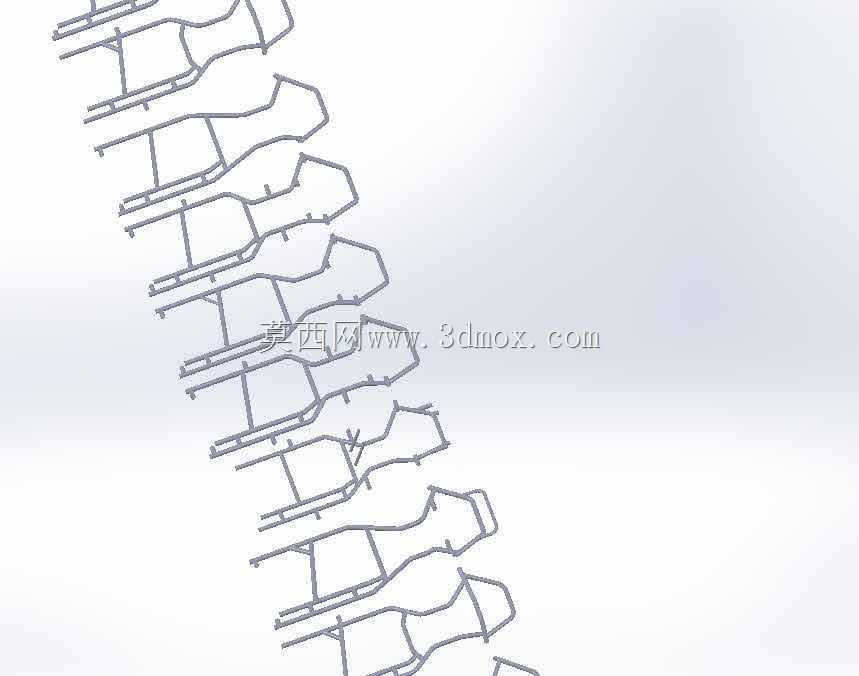

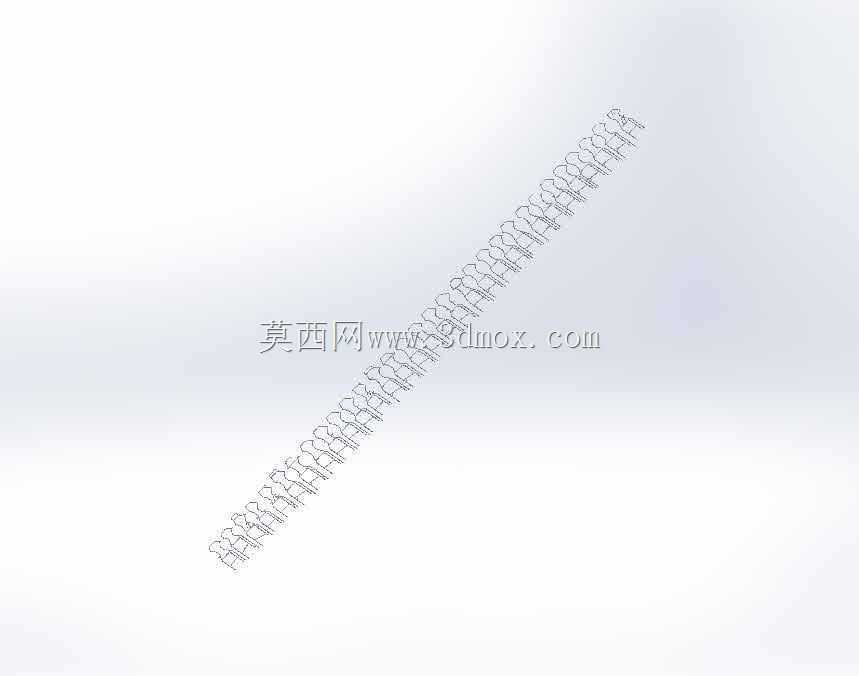

　　这次的对比排布把不同车型的车架按同比例对齐，能直观看到不同定位车型在横梁数量、纵梁截面、加强结构布置上的差异，做新车型设计的时候，可以直接参考同吨位、同场景成熟车型的结构参数，减少前期方案选型的试错成本，也能快速验证自身设计方案的结构合理性，避免出现明显的设计缺陷。
