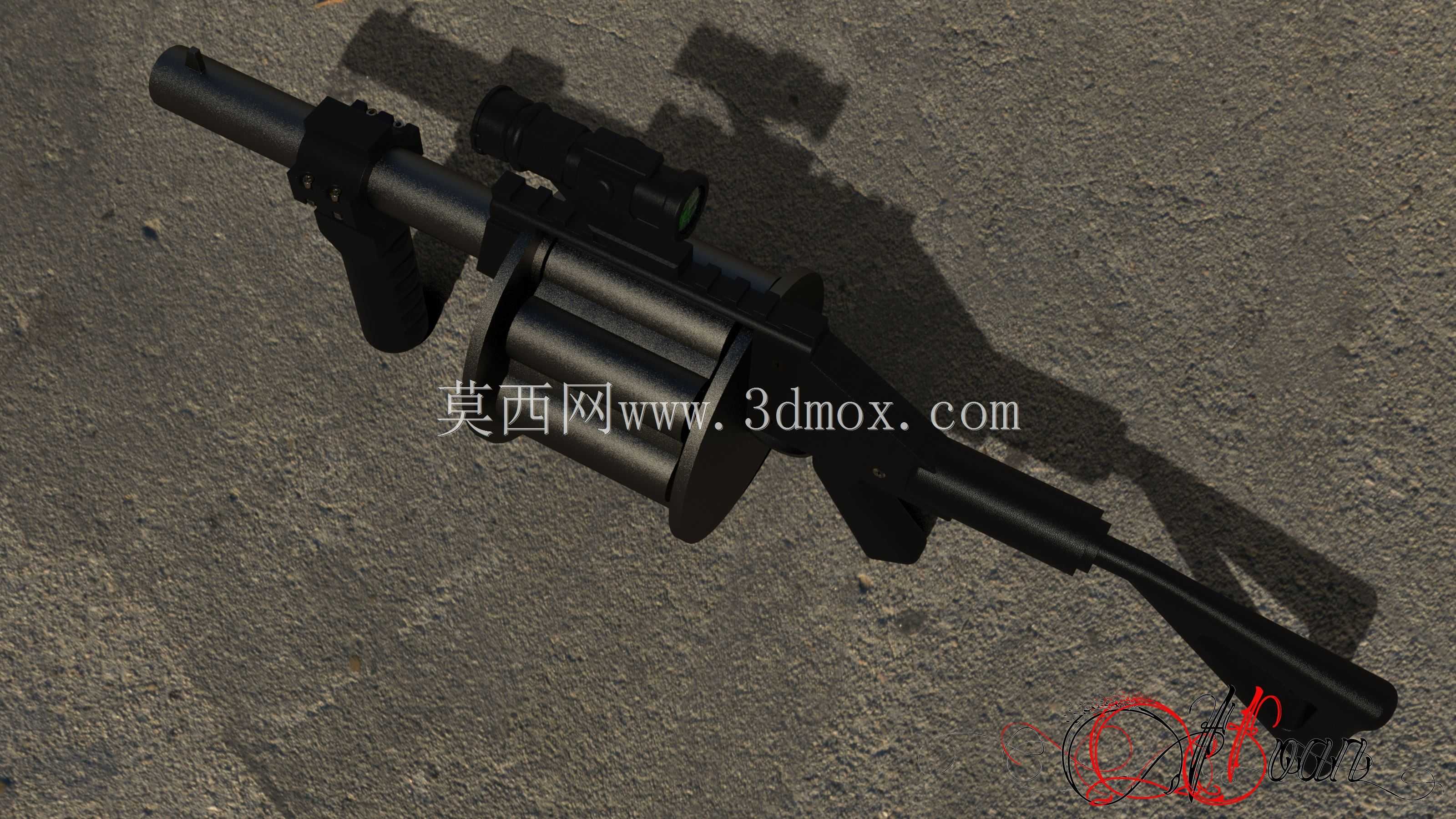

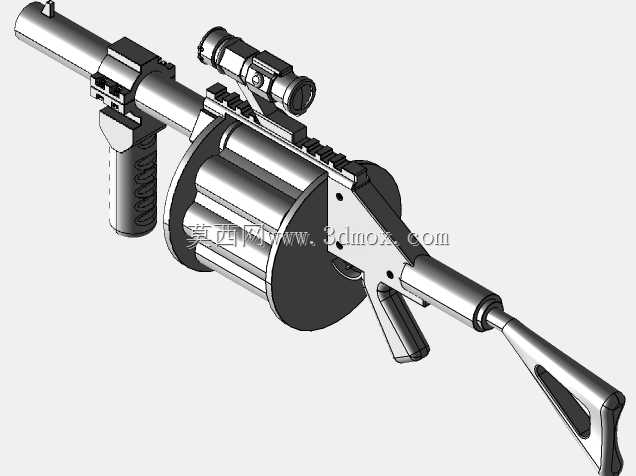

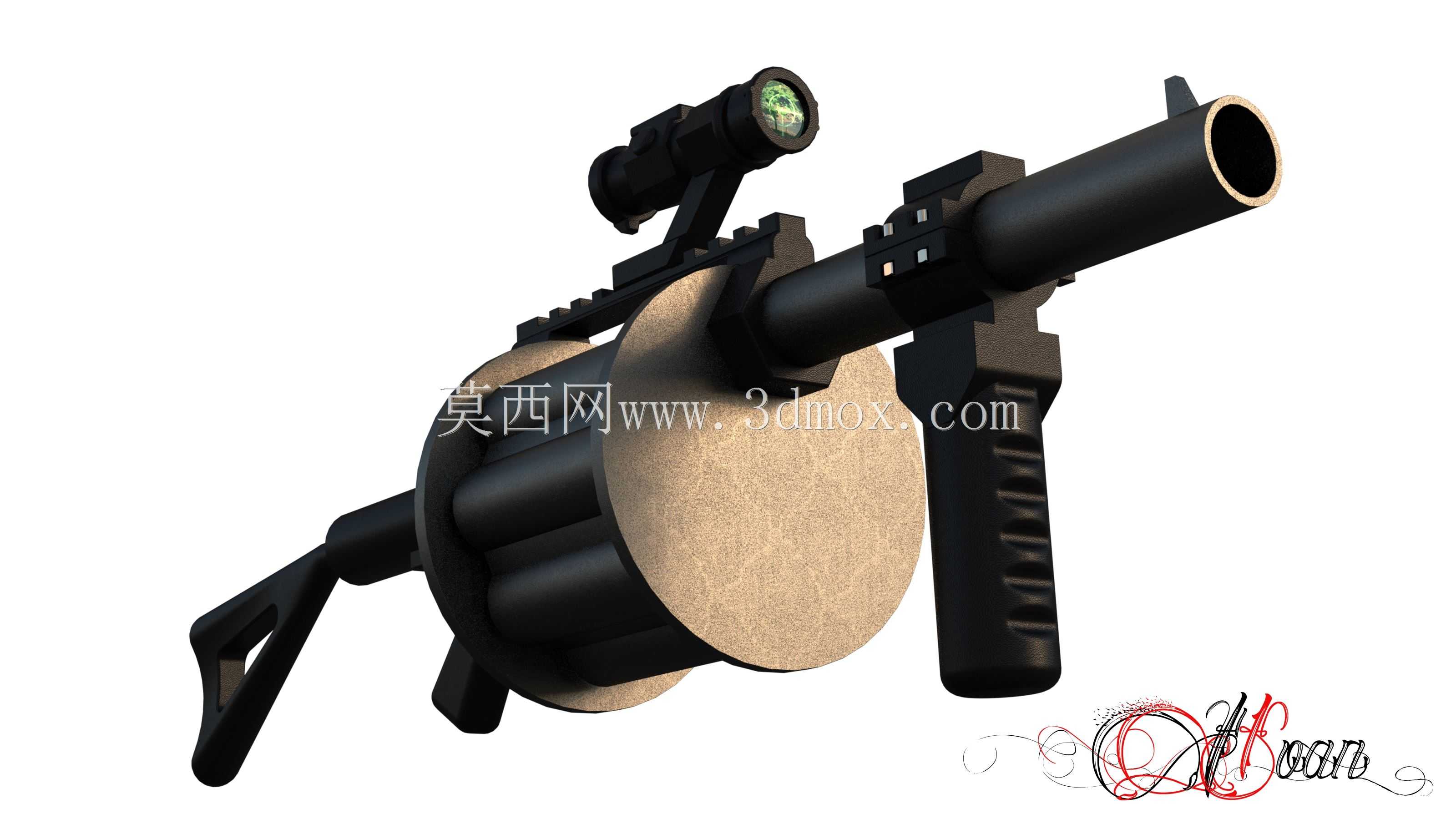

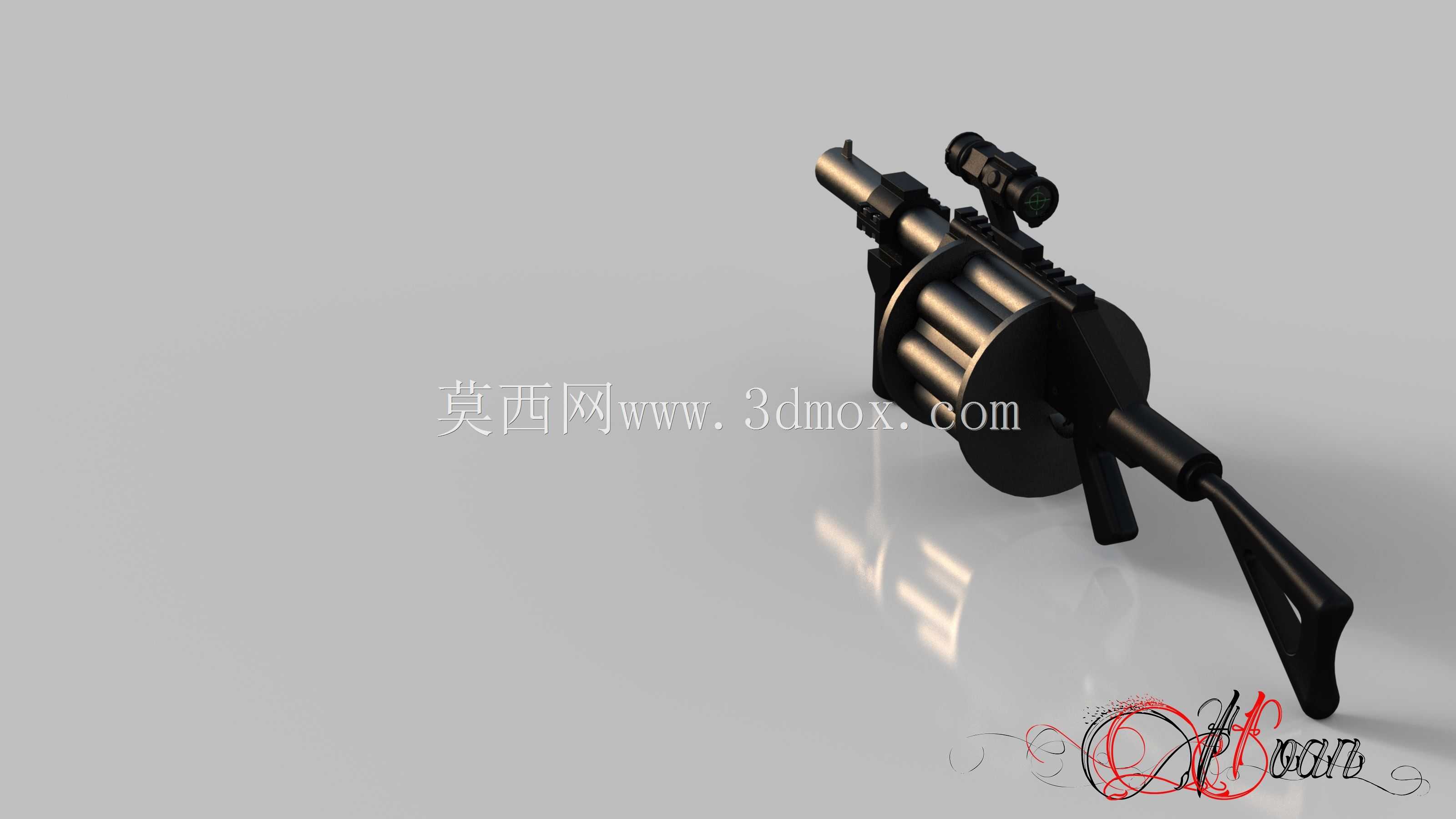

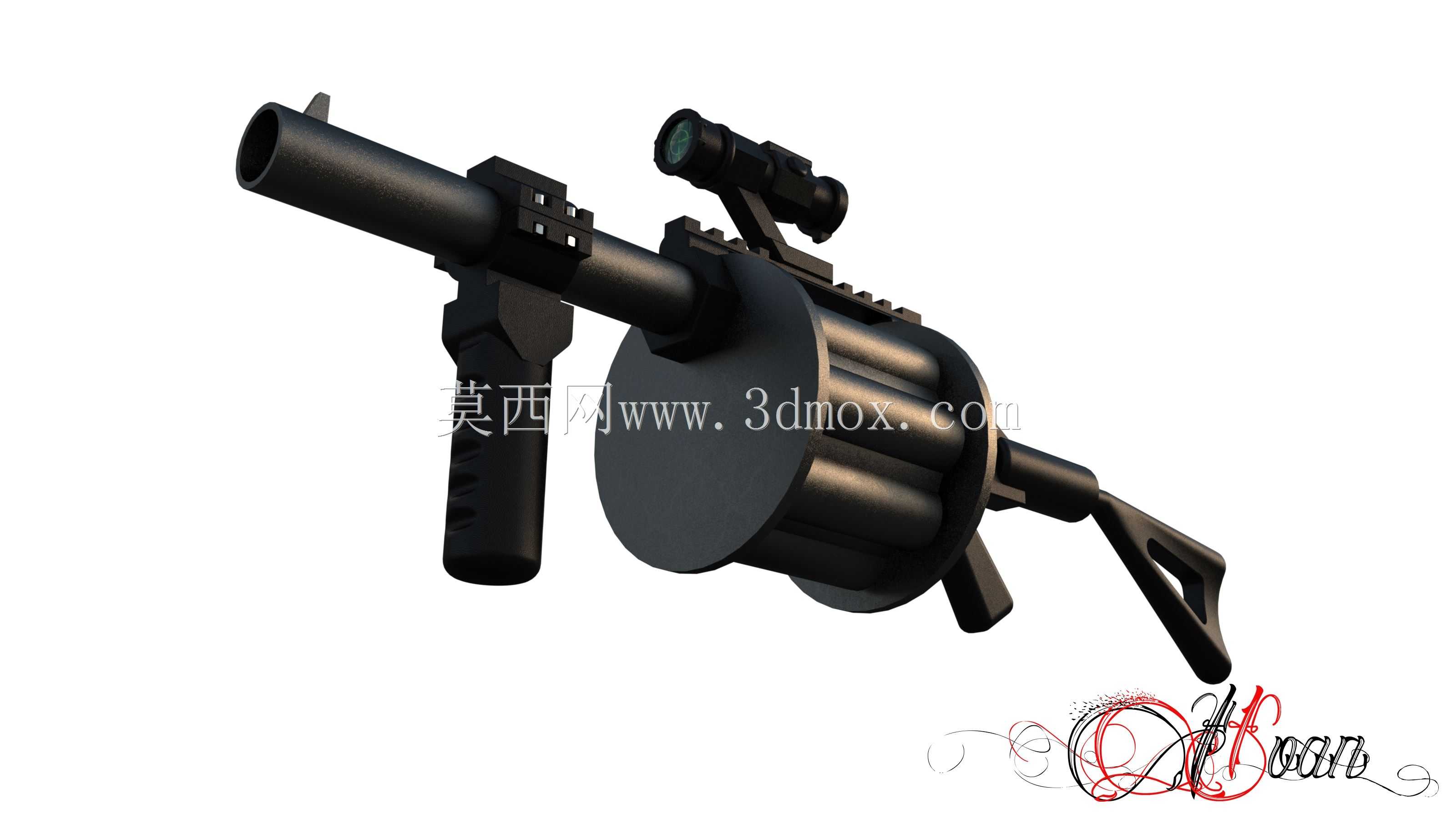

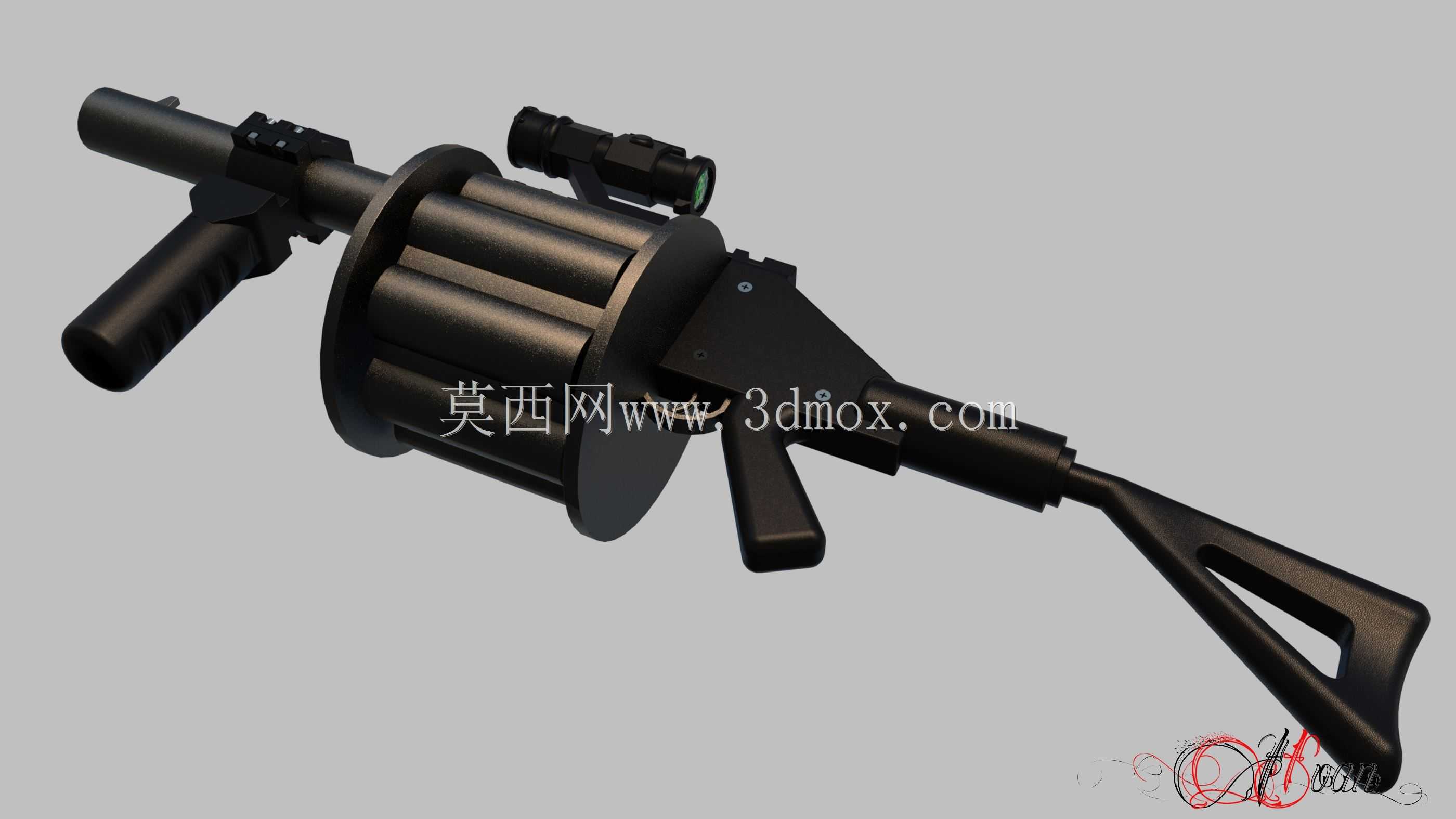

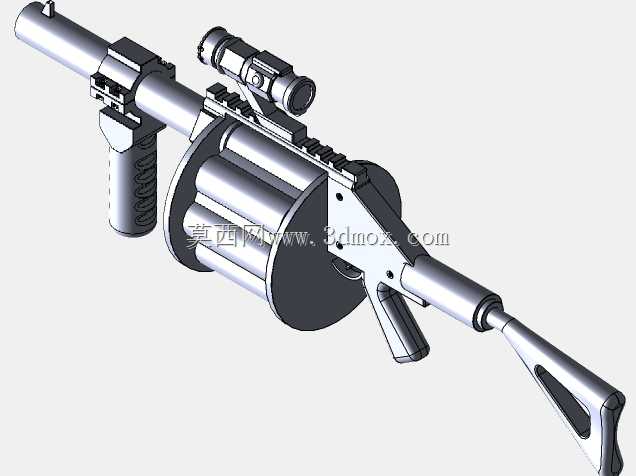

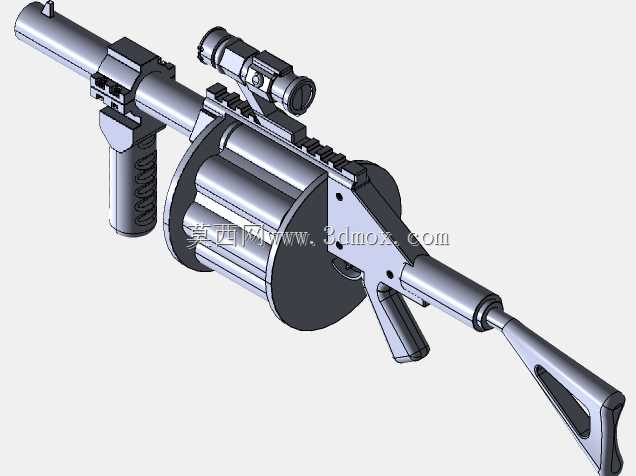

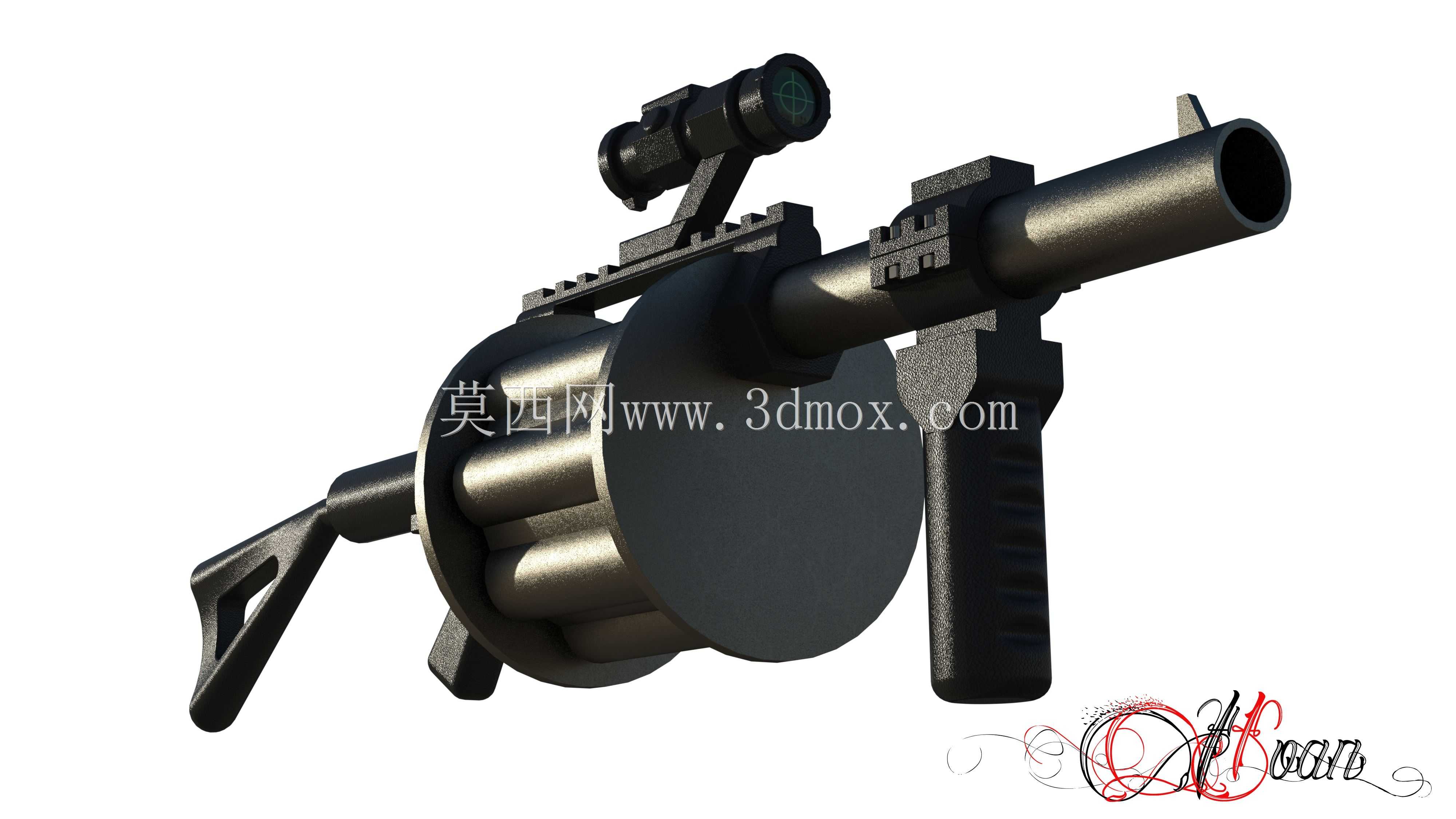

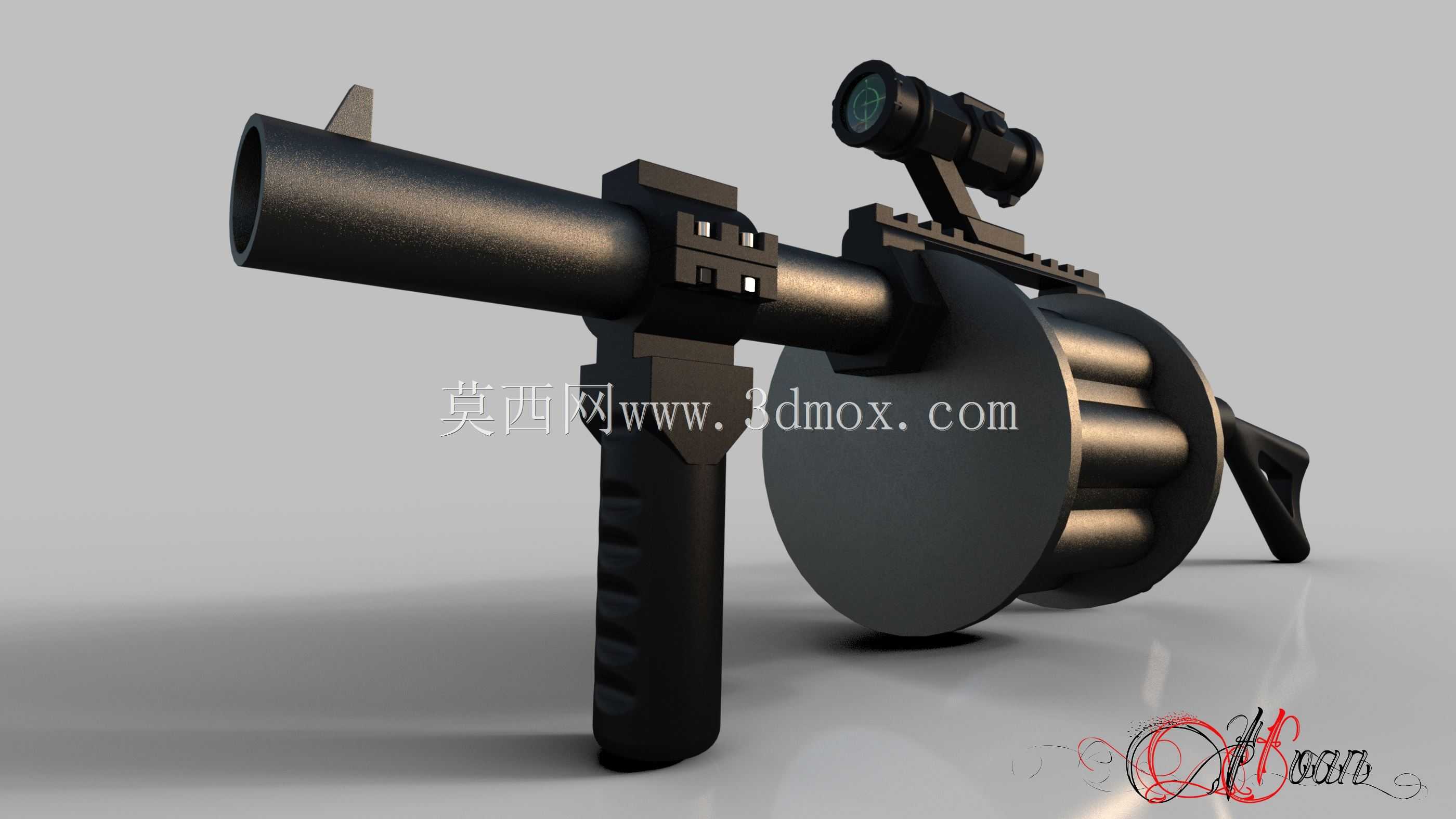

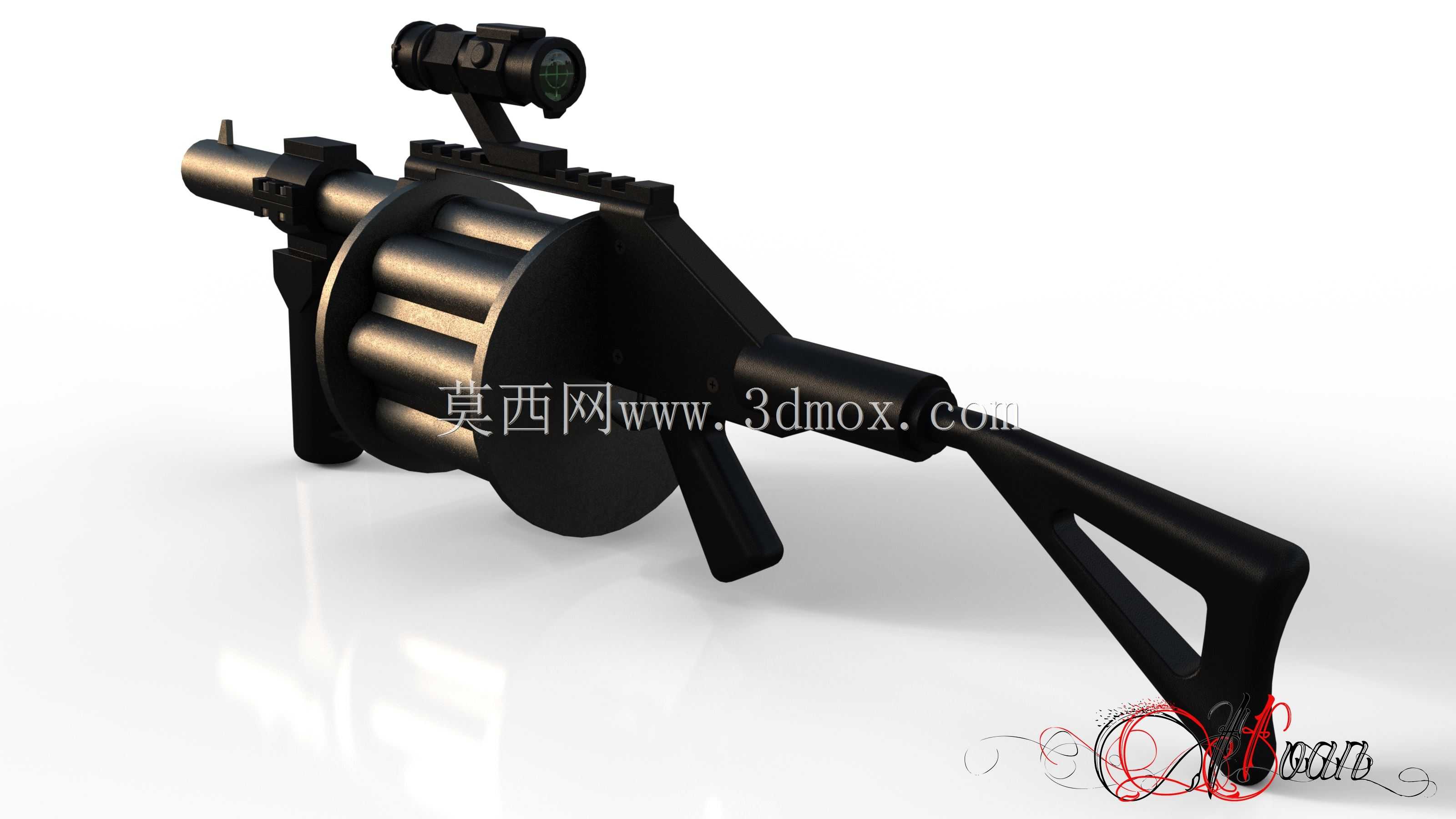

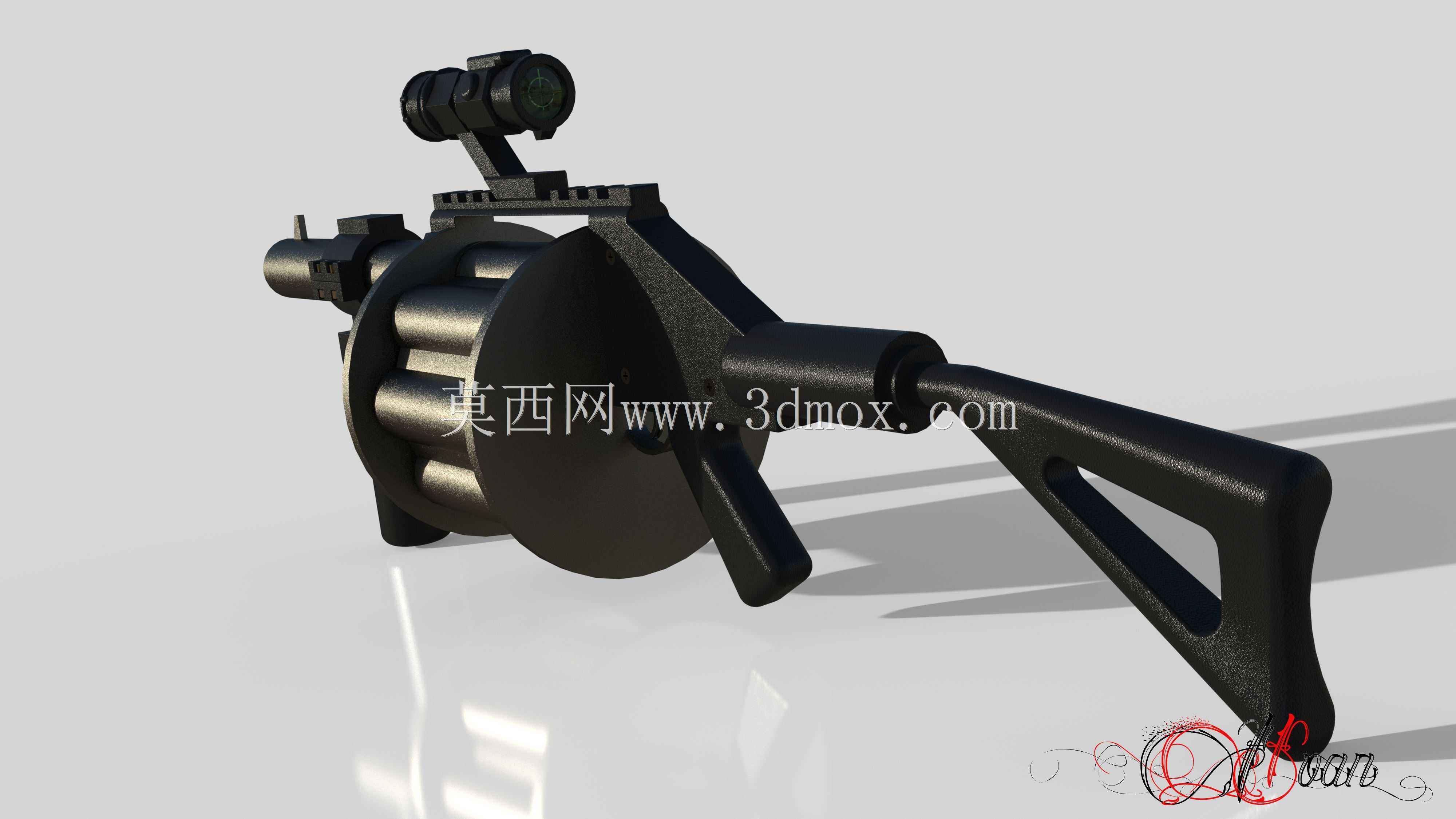

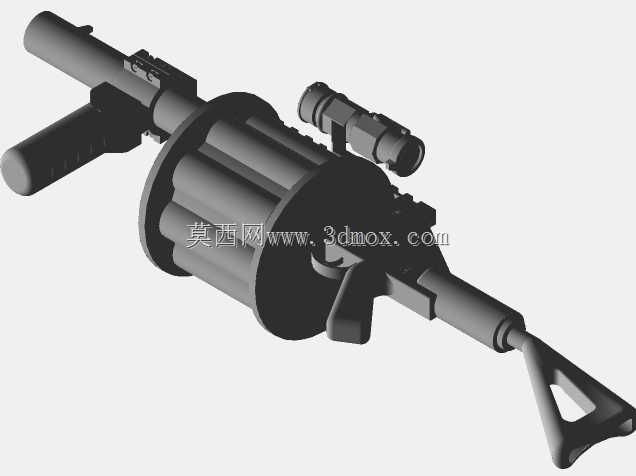

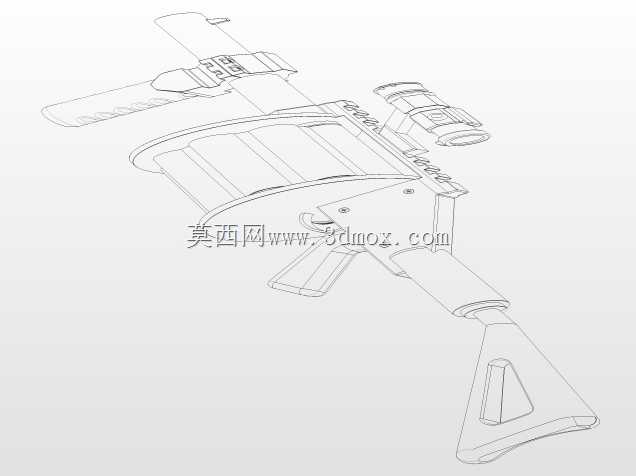

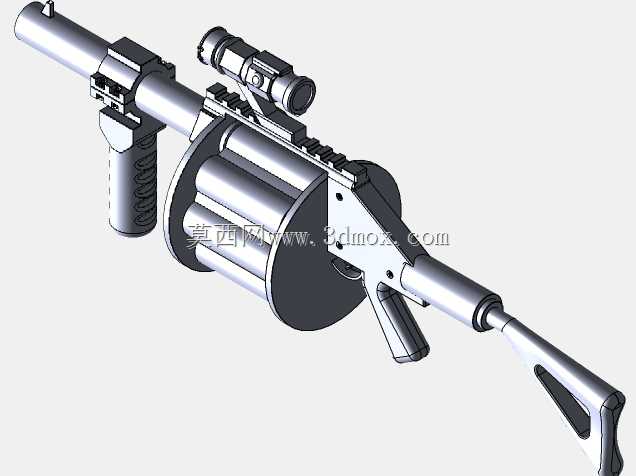

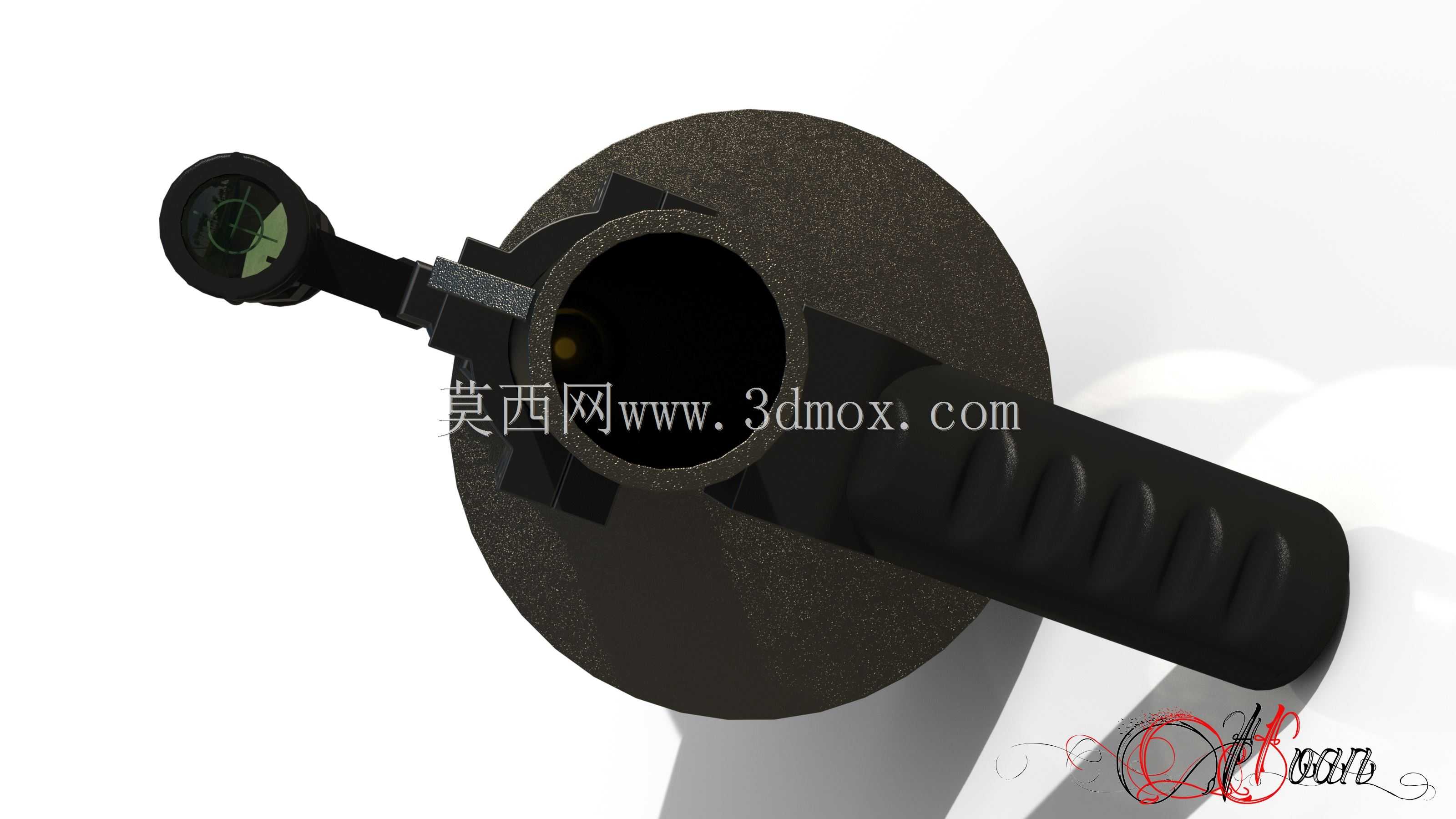

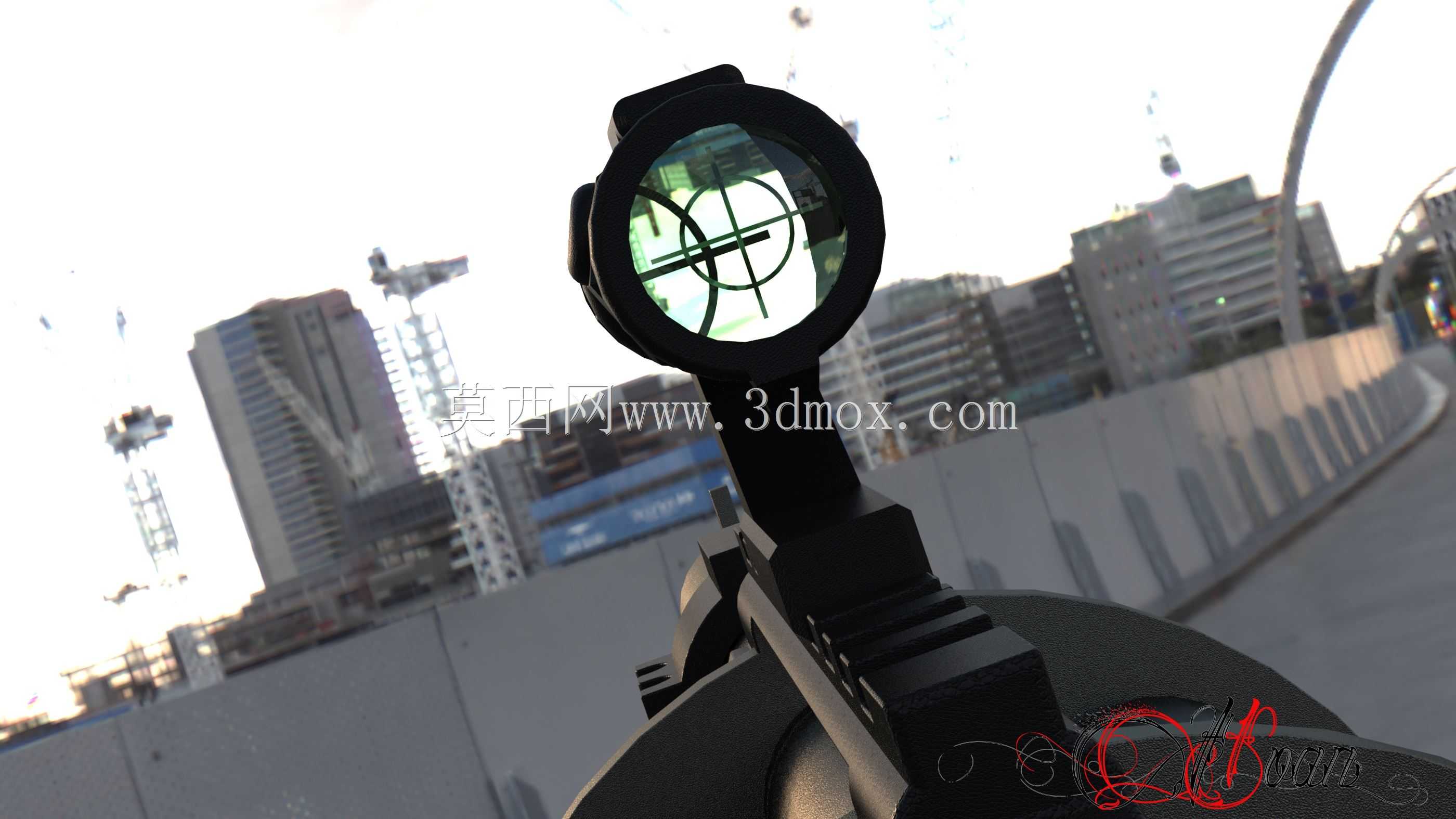

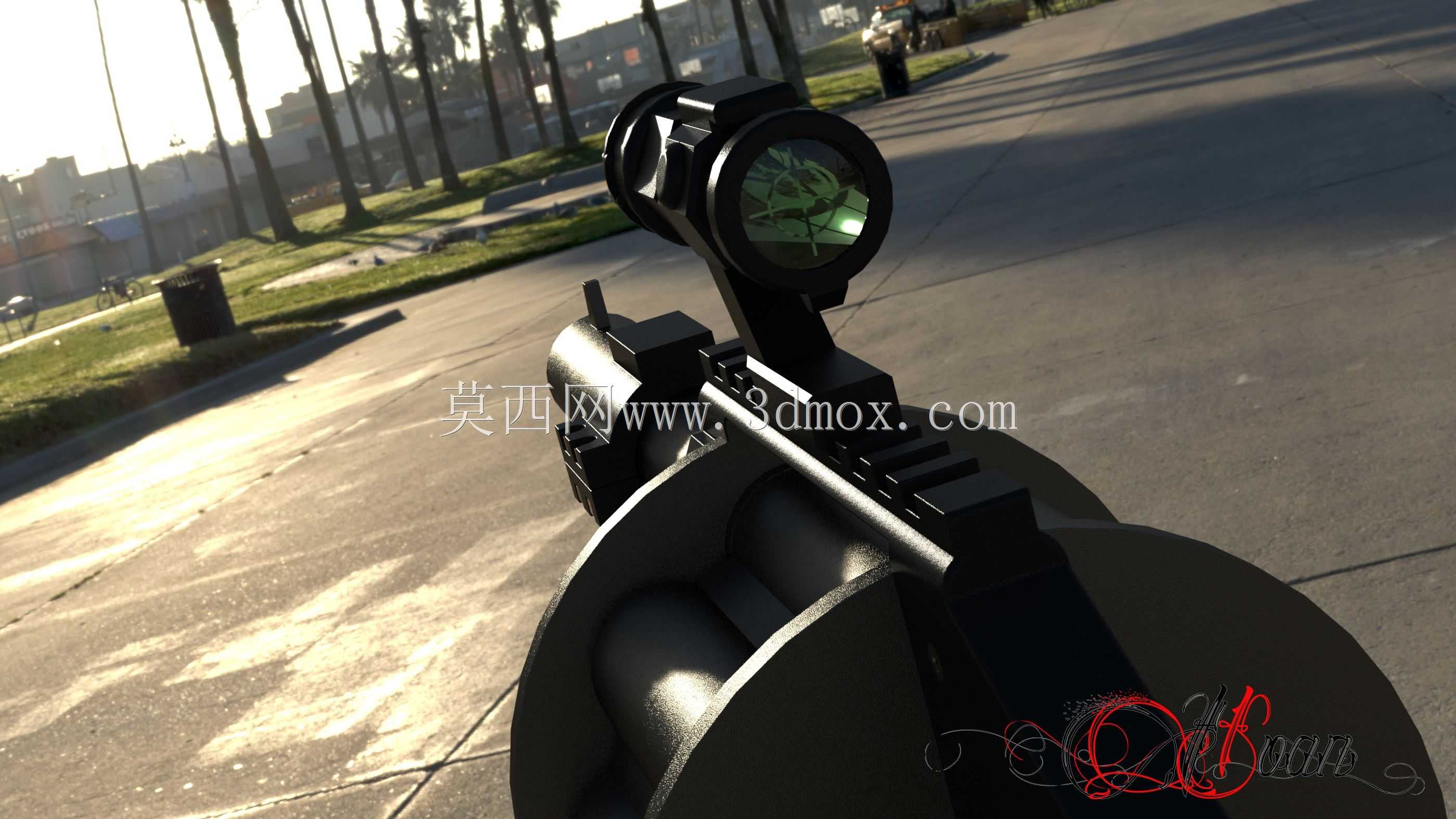

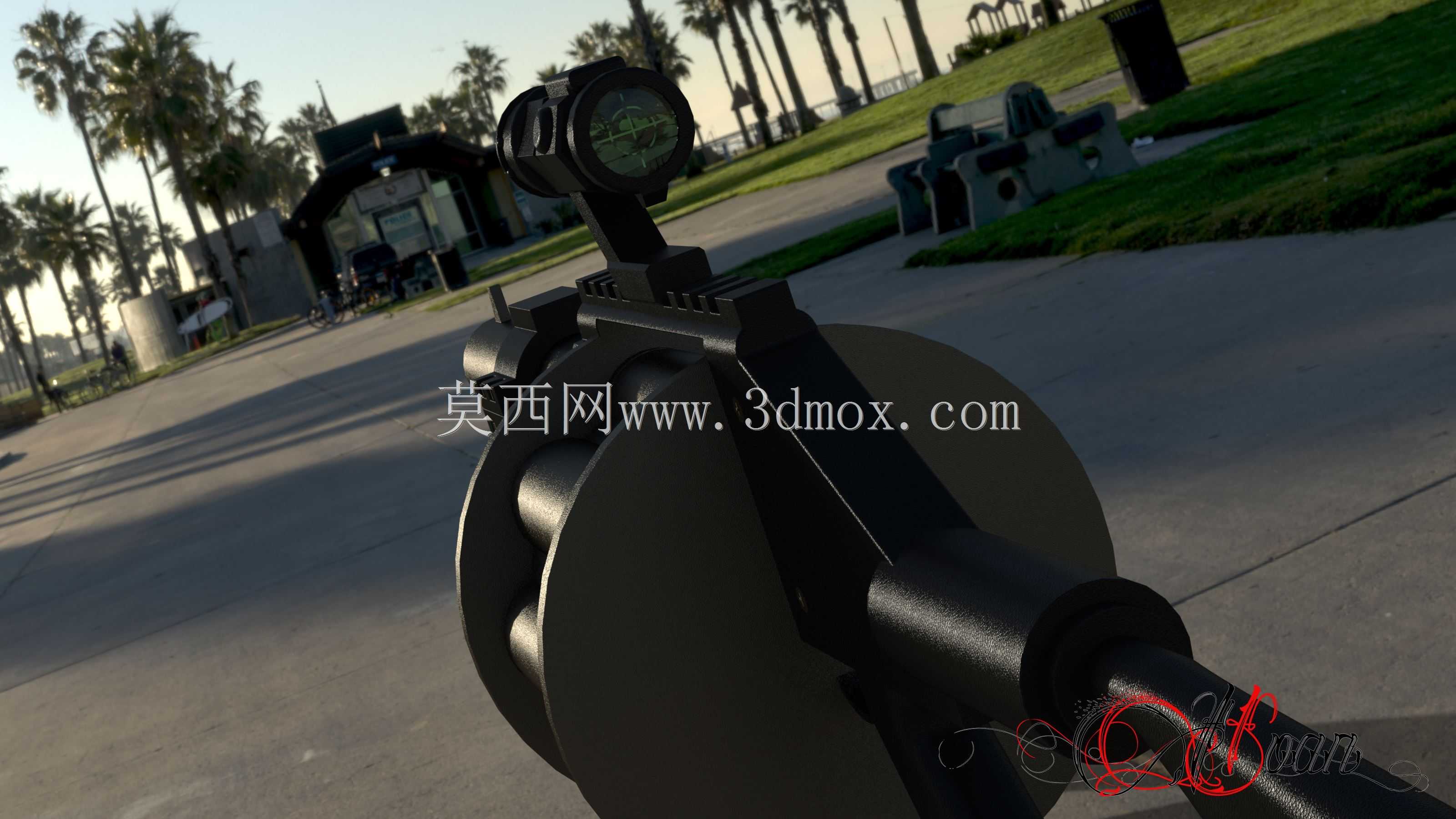

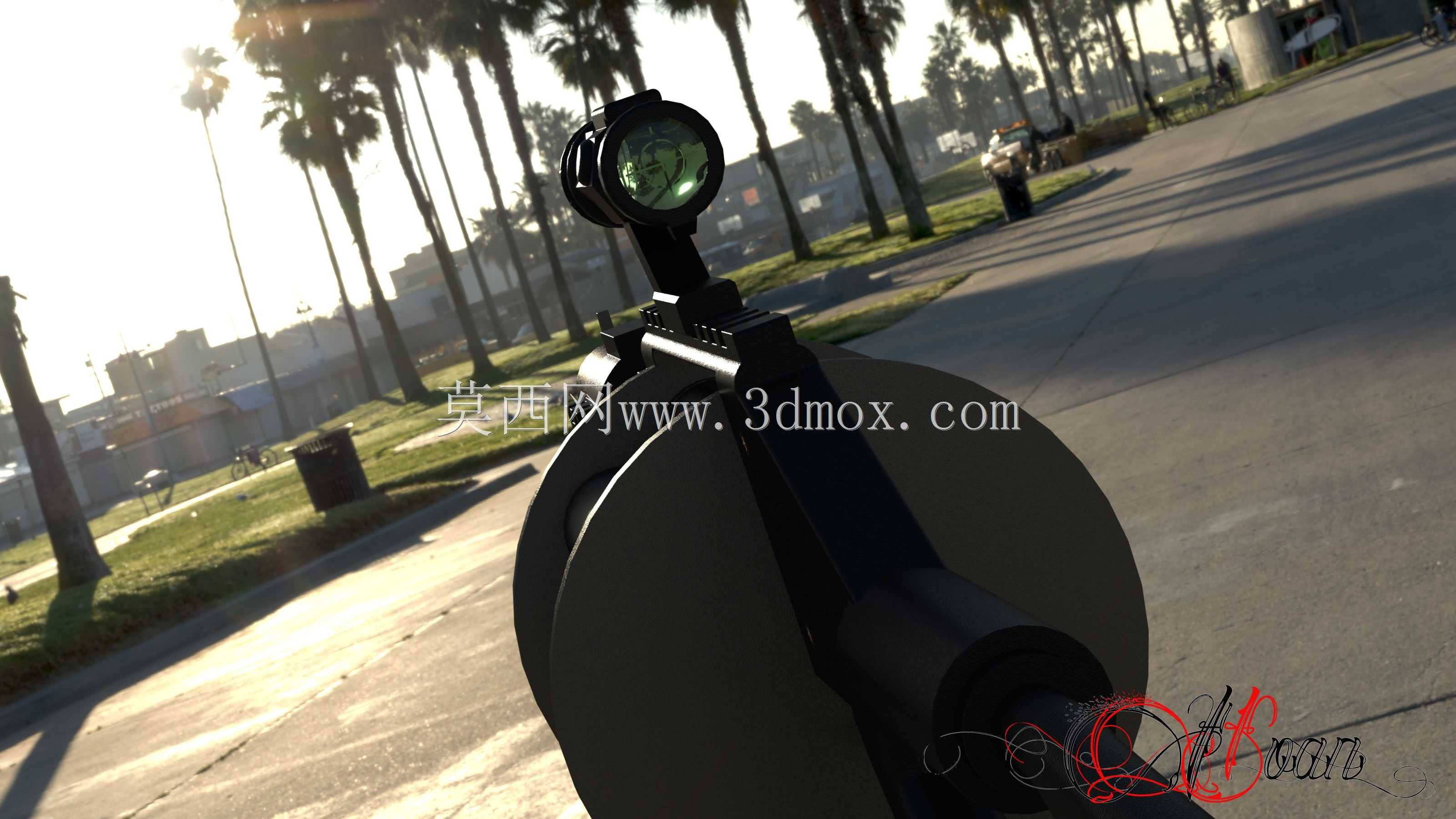

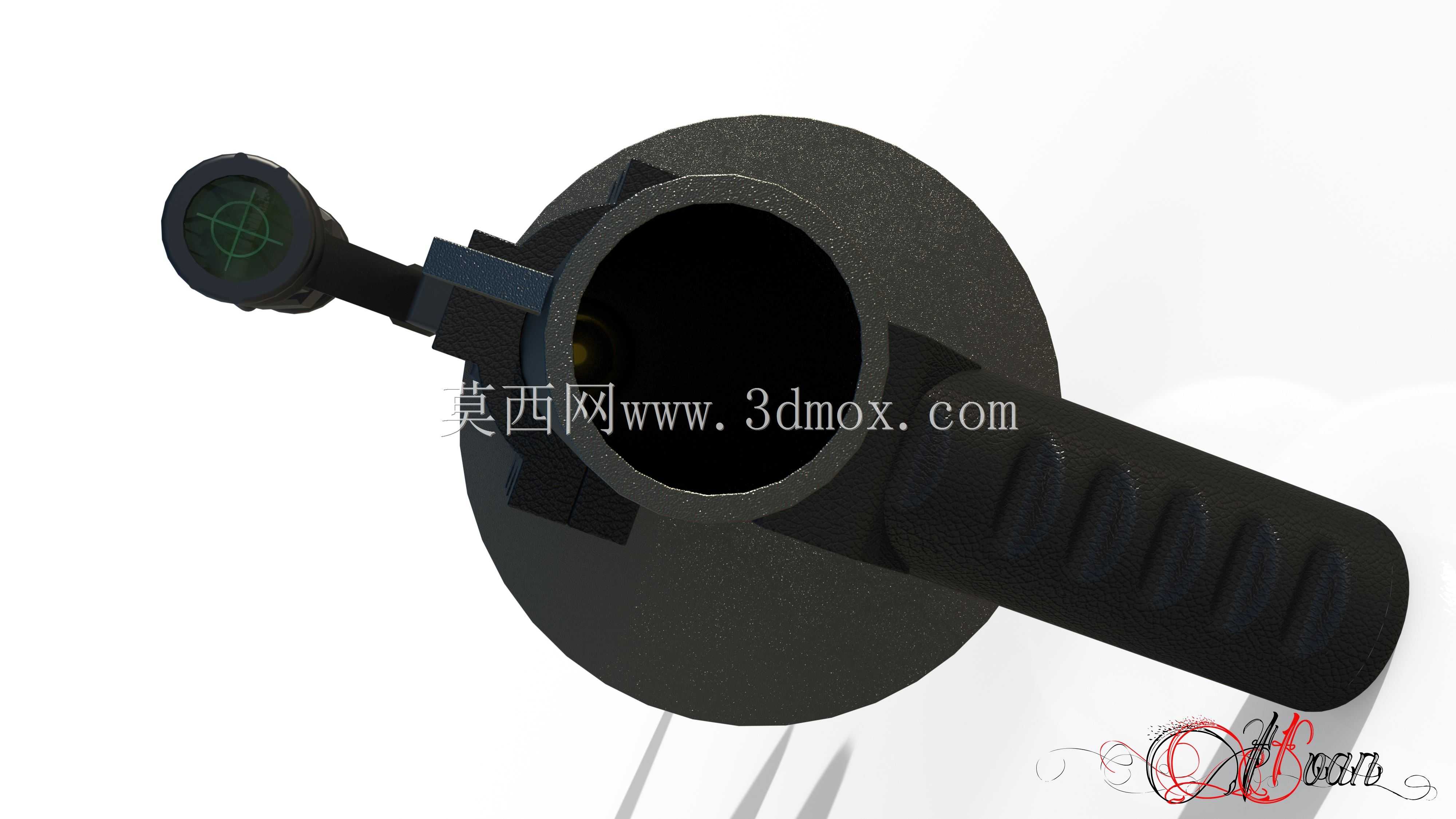

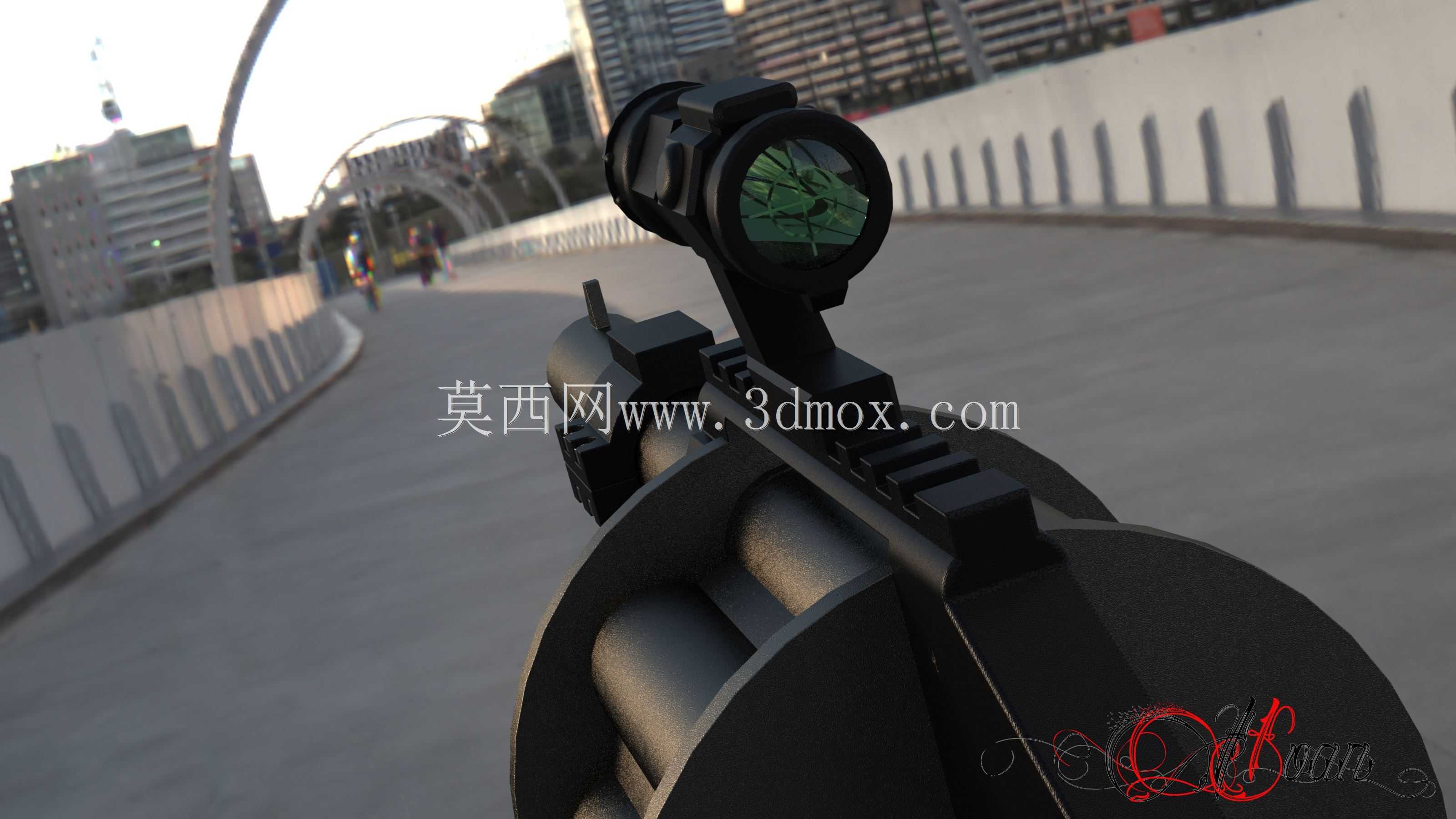

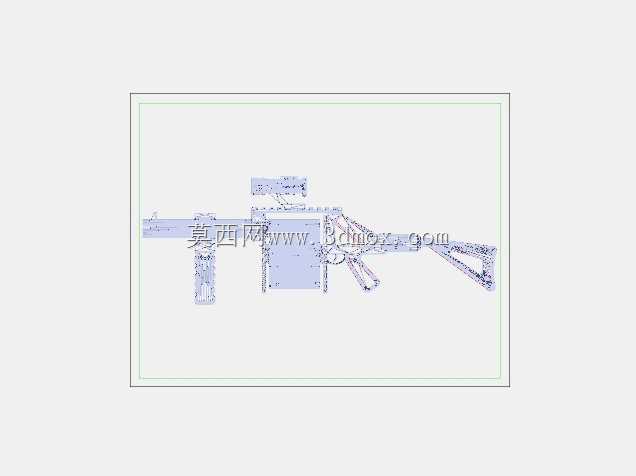

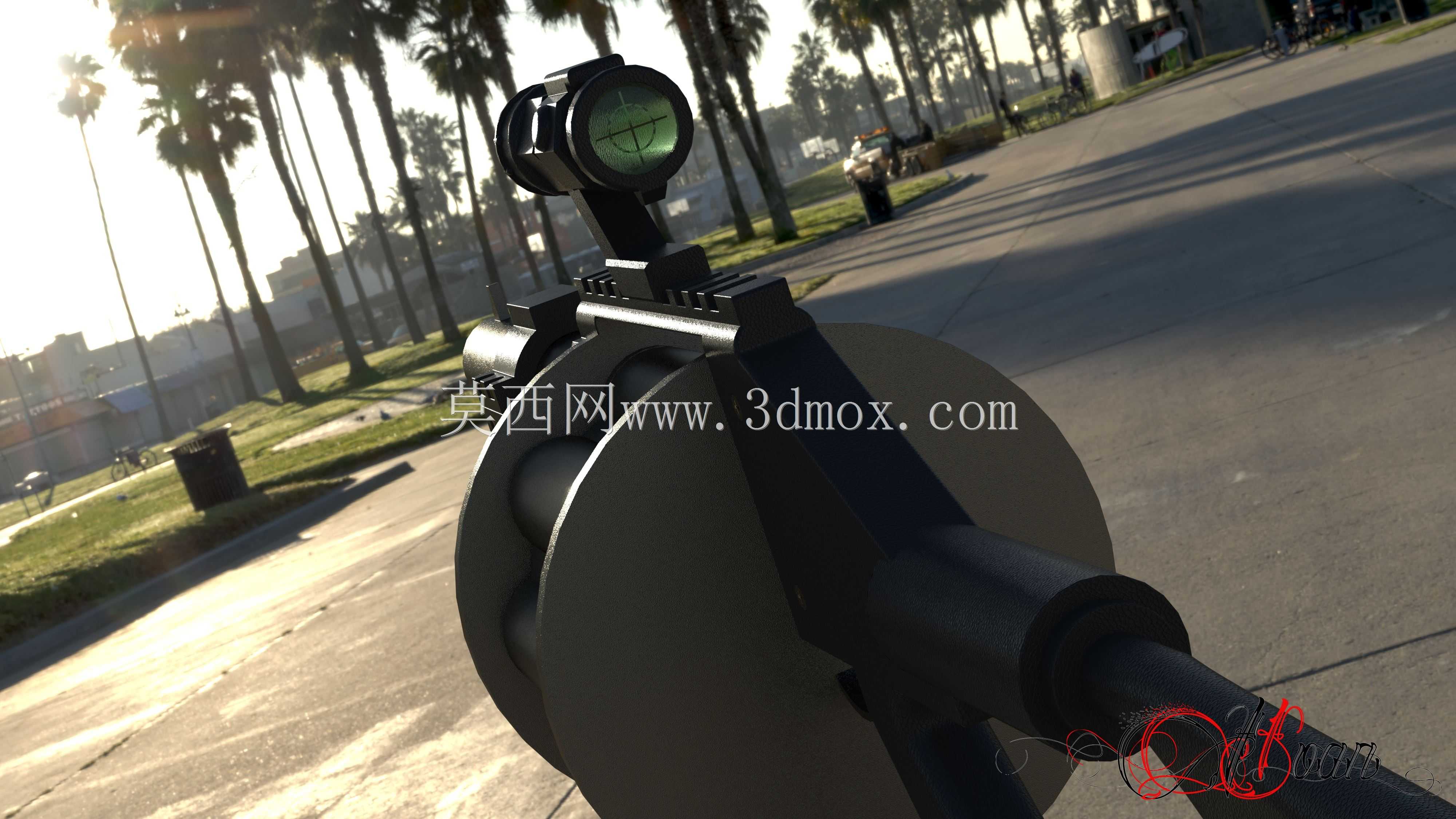

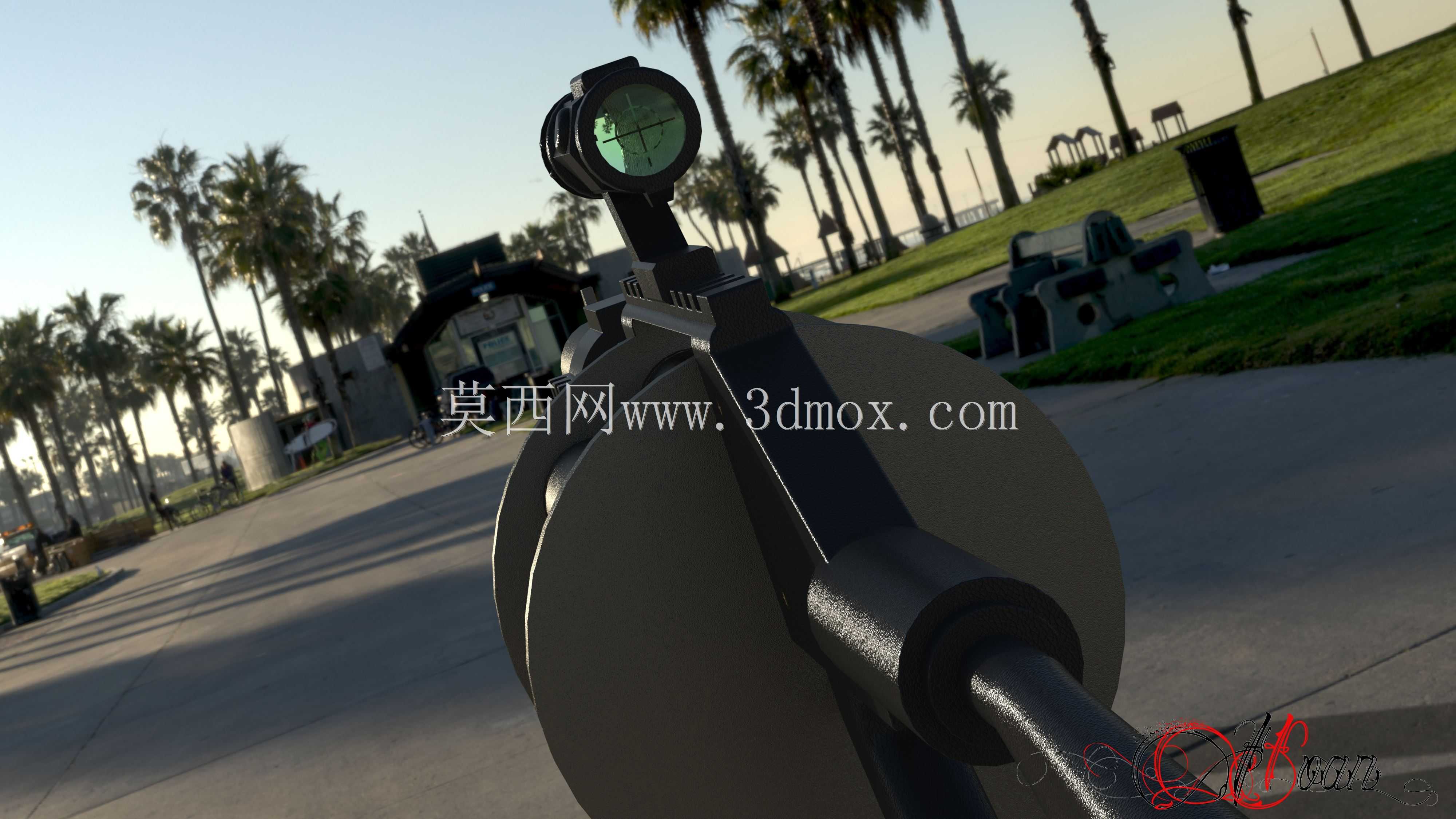

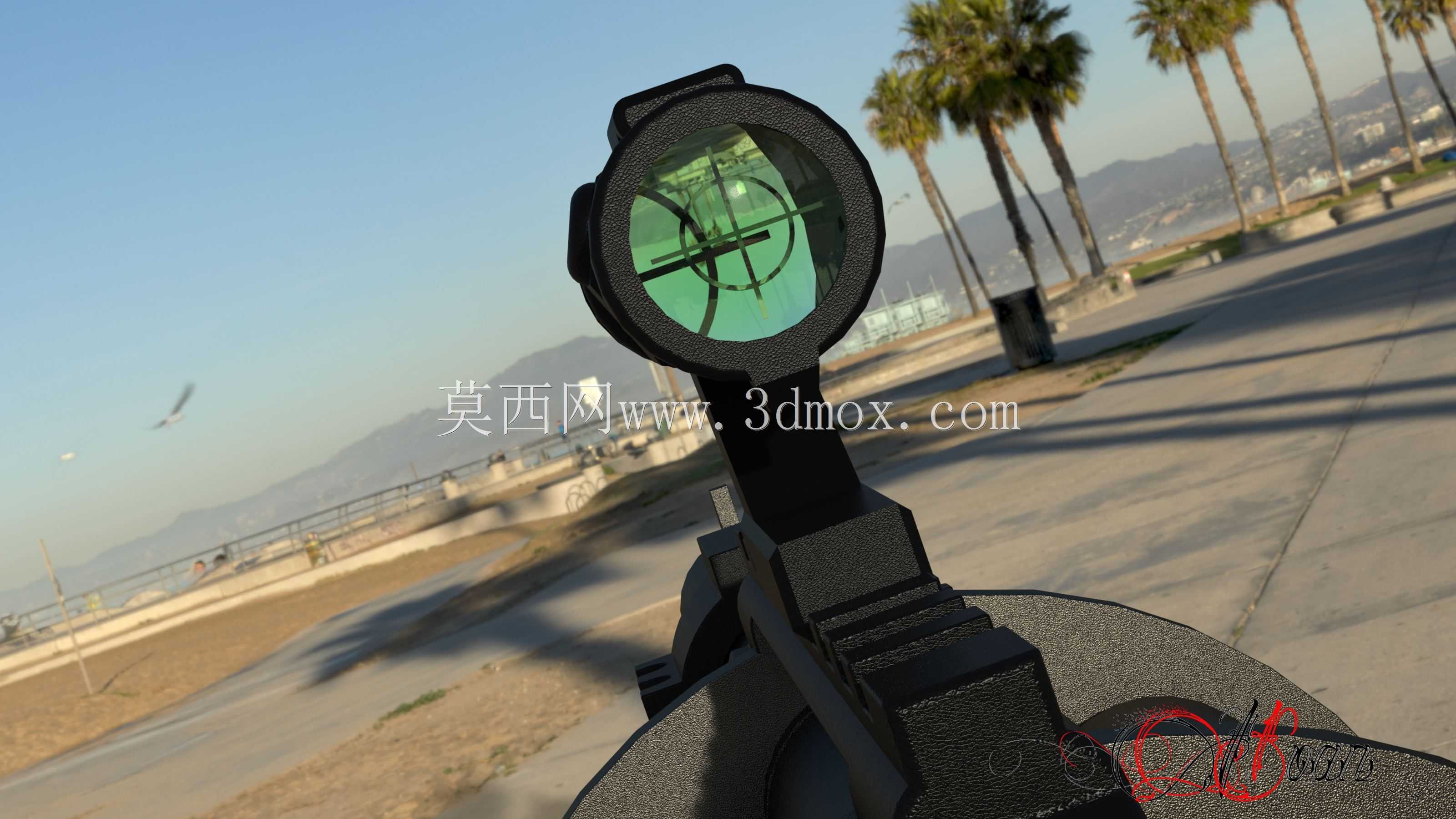

M32转轮式榴弹发射器结构三维建模

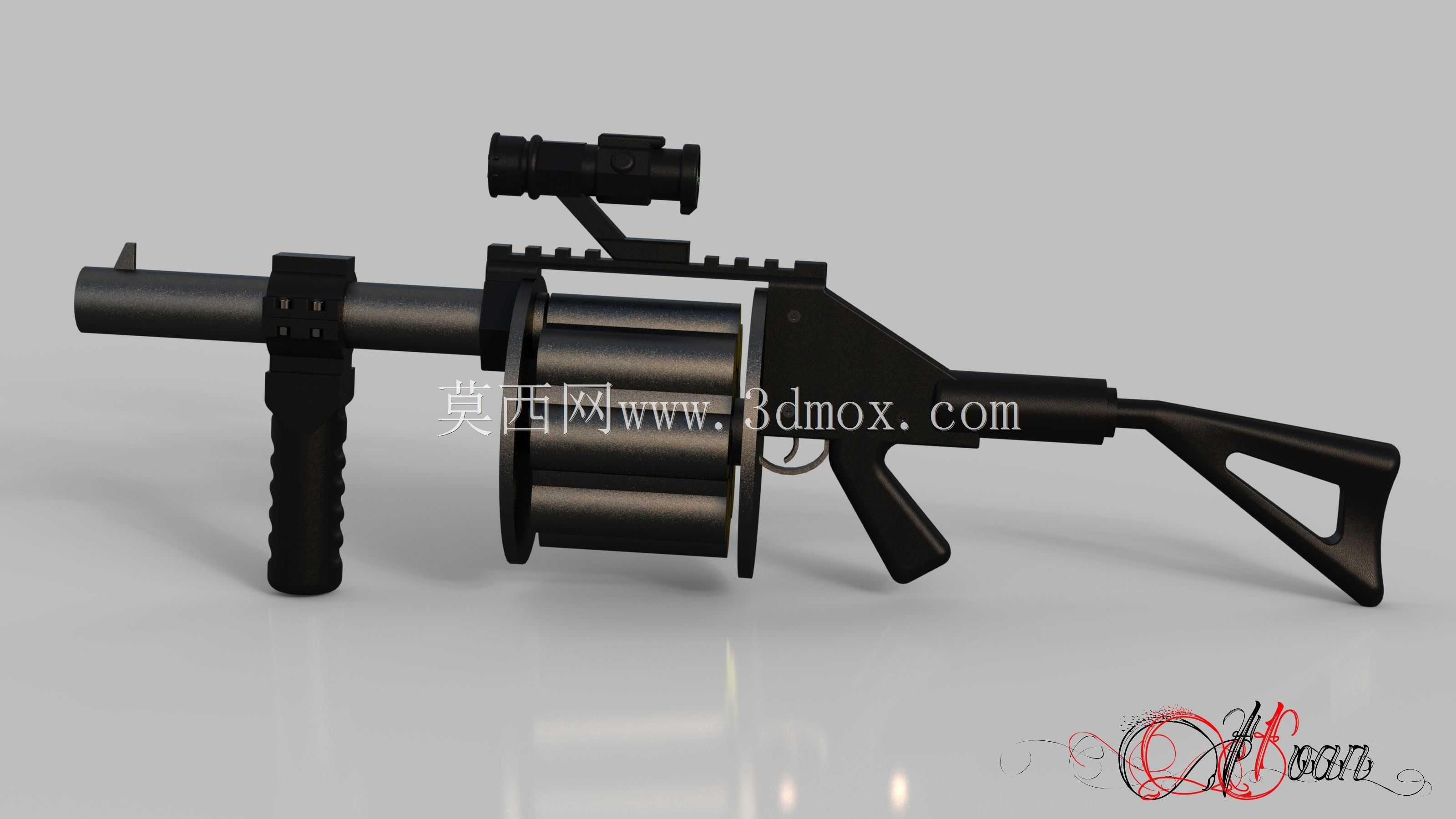

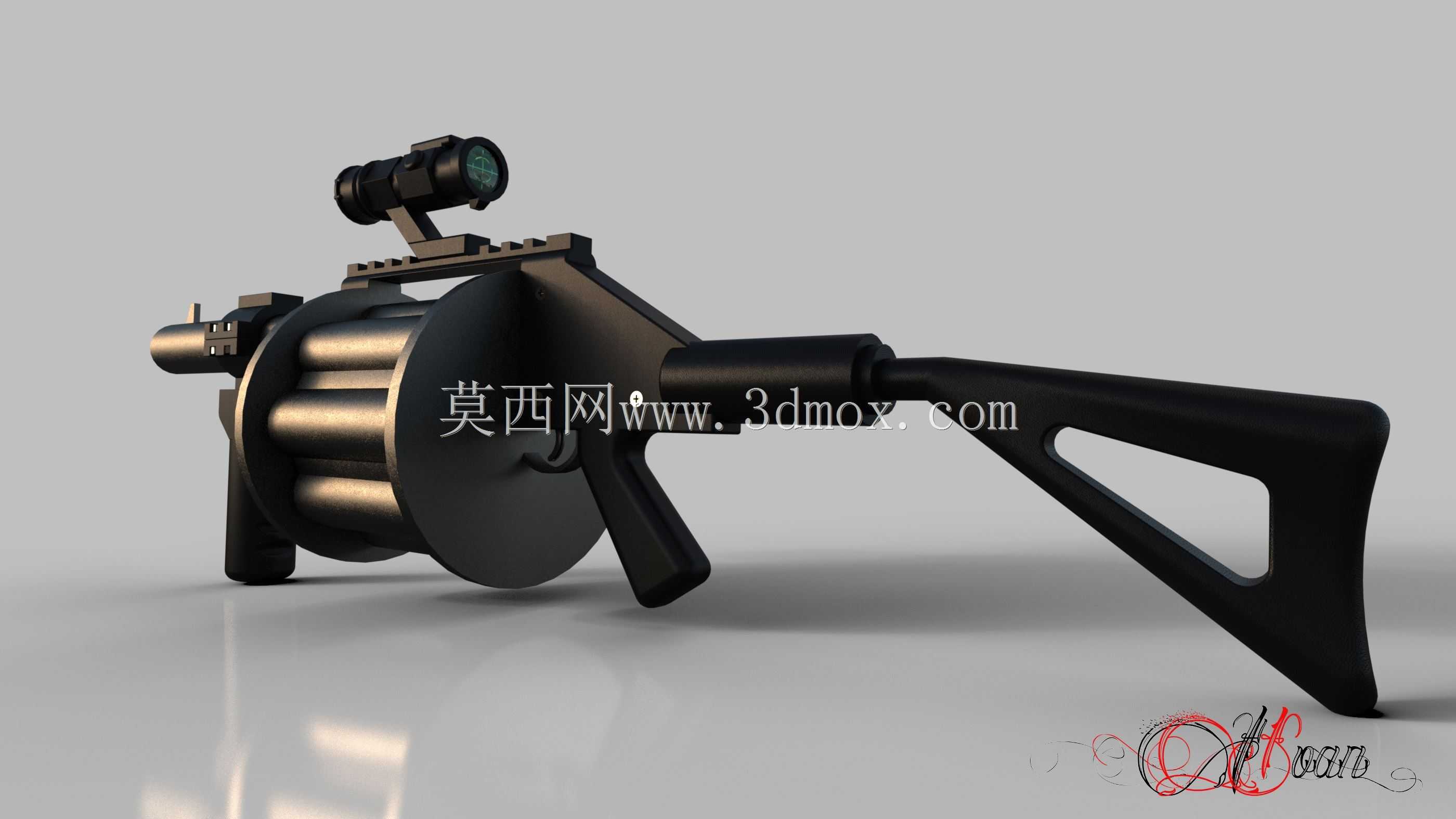

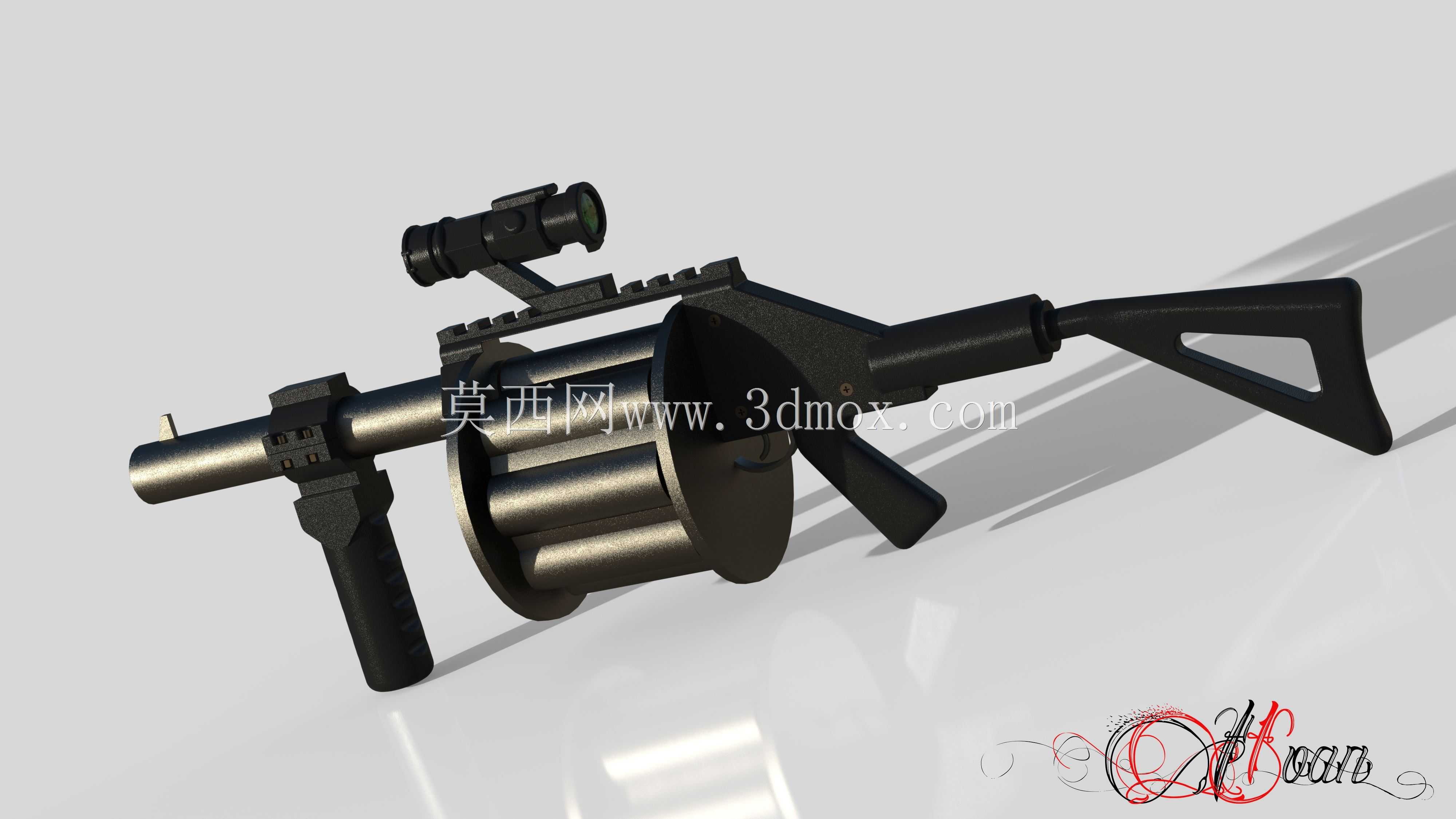

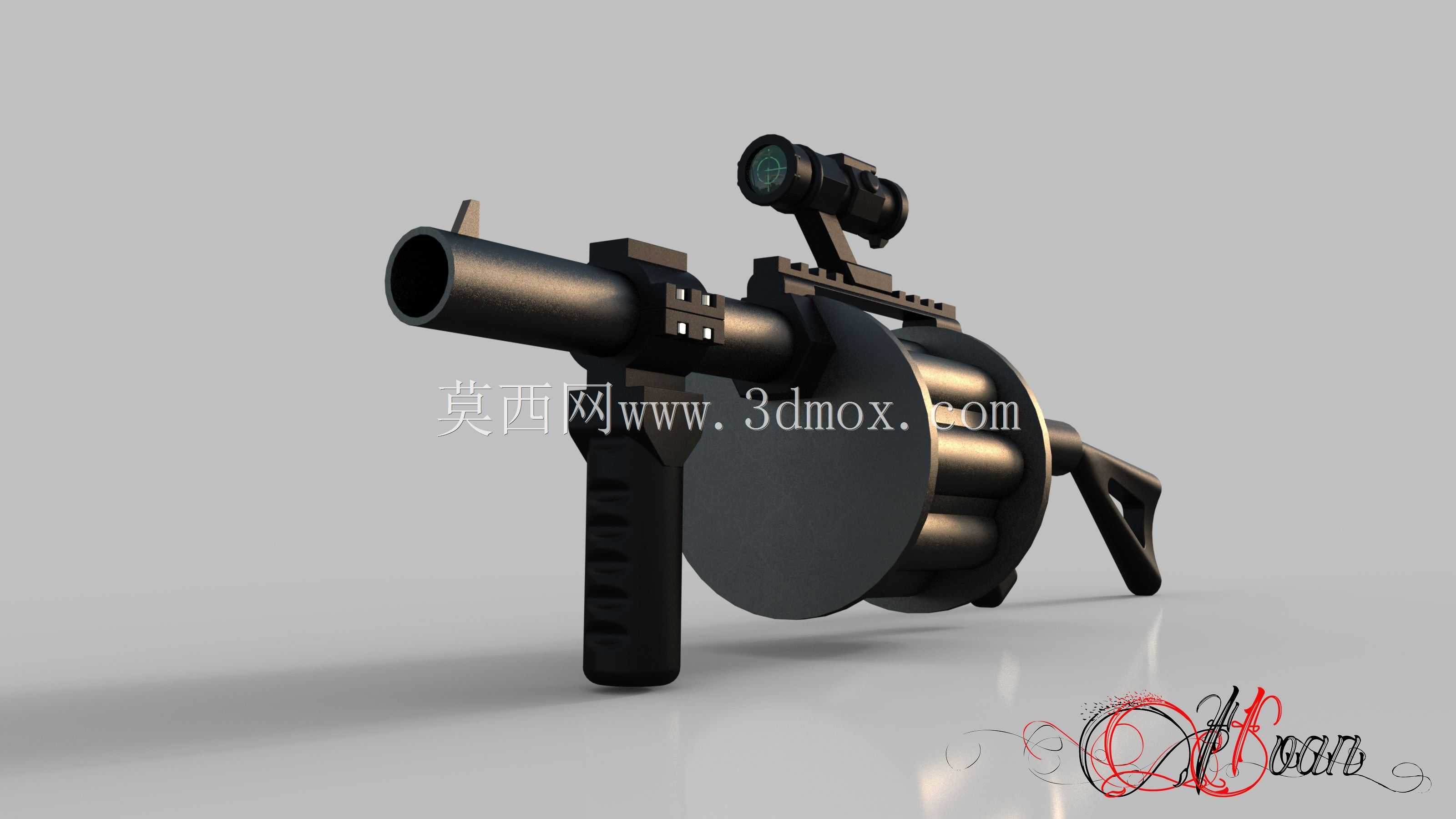

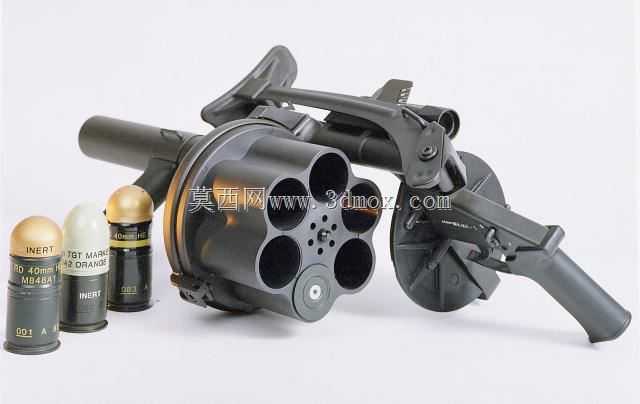

在单兵面杀伤支援装备的结构设计领域，转轮式榴弹发射器的供弹可靠性、操作便捷性直接决定了一线使用场景下的火力响应速度，这款M32结构模型完整还原了实装的核心传动与供弹逻辑，可用于轻武器结构教学、战术装备模拟演示、虚拟训练场景的资产搭建。从实际用途来看，这类多管转轮榴弹发射器主要用于填补单兵手榴弹与迫击炮之间的火力空白，可在近距离作战中完成破障、面杀伤、烟雾遮蔽、信号标示等多重任务，相比单发下挂式榴弹发射器，转轮结构可一次性容纳6发40mm口径榴弹，无需逐发装填即可完成连续射击，大幅提升了短时间内的火力投射密度。建模过程中重点还原了转轮弹巢的分度定位结构，每次扣动扳机、击锤待击的过程中，弹巢会通过棘轮结构精准转动60度，保证待发弹膛线与发射管精准对正，避免出现击发错位的故障；发射管与转轮座之间的间隙控制是设计的核心难点，间隙过大会导致击发时火药燃气泄漏，降低弹丸初速同时可能灼伤射手，间隙过小则会导致转轮转动卡滞，在沙尘、泥水等恶劣环境下出现供弹故障，模型中还原了间隙调节的偏心销结构，可通过调整偏心销的旋转角度控制转轮与发射管的贴合间隙，适配不同环境下的使用需求。从操作结构来看，模型完整还原了双动击发机构，射手既可以手动扳倒击锤完成单动击发获得更轻的扳机力提升射击精度，也可以直接扣动扳机完成转轮转动、击锤待击、击发的全套动作，在突发遭遇场景下提升响应速度。肩托部分采用了可折叠的伸缩结构，折叠后可大幅缩短整枪长度，方便在载具内、室内近距离作战场景下携带，展开后可抵肩射击提升连发时的操控稳定性；握把部分的人机工程曲面完全贴合手部握持曲线，扳机护圈做了加大处理，方便射手佩戴战术手套时操作。供弹结构采用侧摆式转轮设计，向左侧摆出弹巢后可一次性完成6发榴弹的装填或退壳，相比撅把式结构拥有更好的结构强度，可承受更高的膛压，适配不同膛压的榴弹弹药类型。模型中所有活动部件的运动边界都按照实装参数做了约束，转轮的转动角度、扳机的行程、击锤的摆动角度、肩托的折叠伸缩行程都与实装一致，可直接用于运动仿真演示，验证不同操作逻辑下的机构运动是否存在干涉；安装边界方面，发射器顶部预留了皮卡汀尼导轨安装位，可根据使用需求加装光学瞄准镜、红点瞄具、战术灯等附件，护木下方也预留了前握把安装接口，可提升连发时的握持稳定性。整体结构的受力部件均做了等强度设计，在保证结构强度可承受40mm榴弹击发冲击力的前提下，尽可能降低整体重量，减少单兵携行负担，转轮弹巢的减重孔设计既降低了转动惯量提升转轮转动的顺畅度，也进一步控制了整枪重量。
