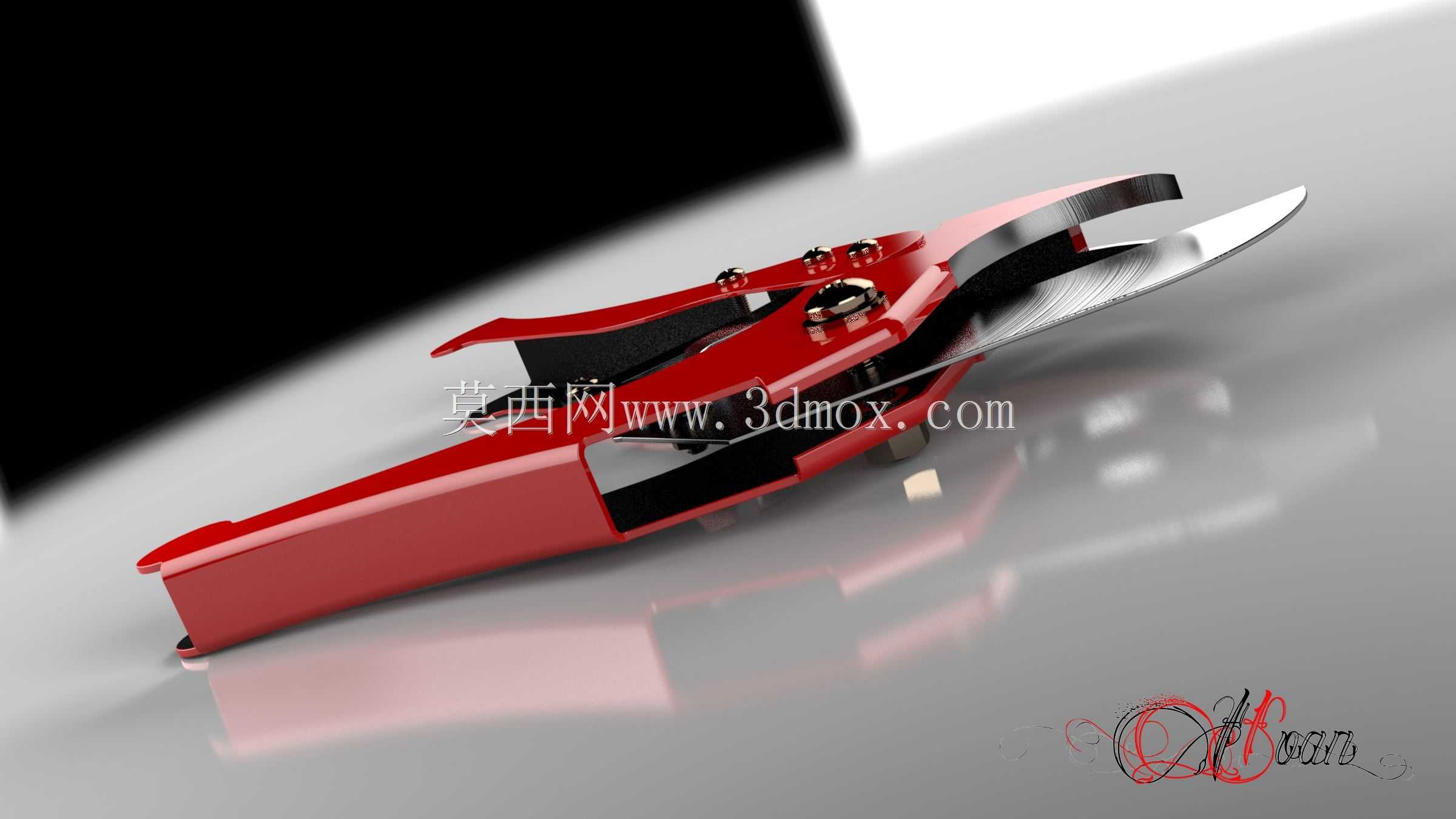

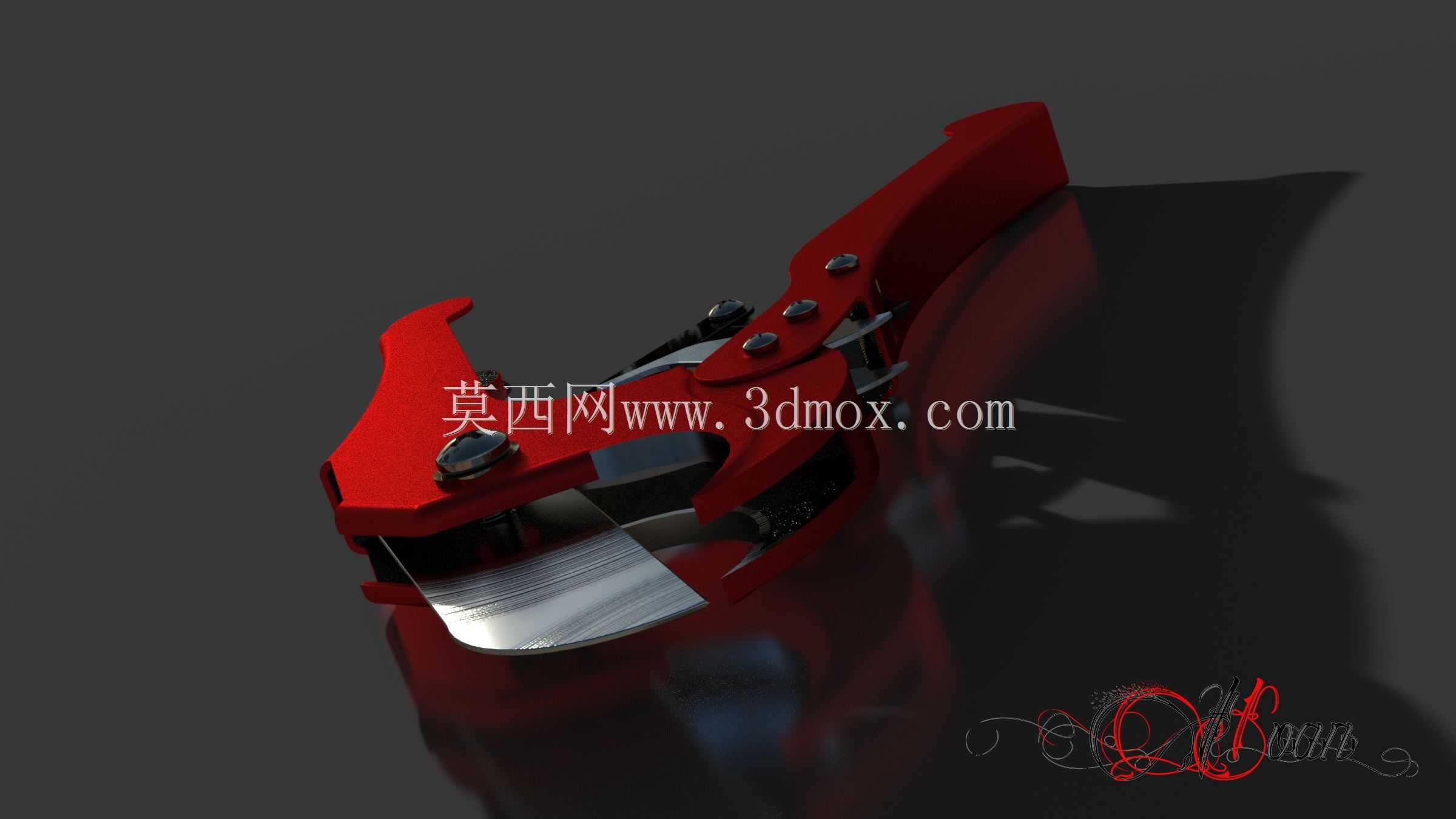

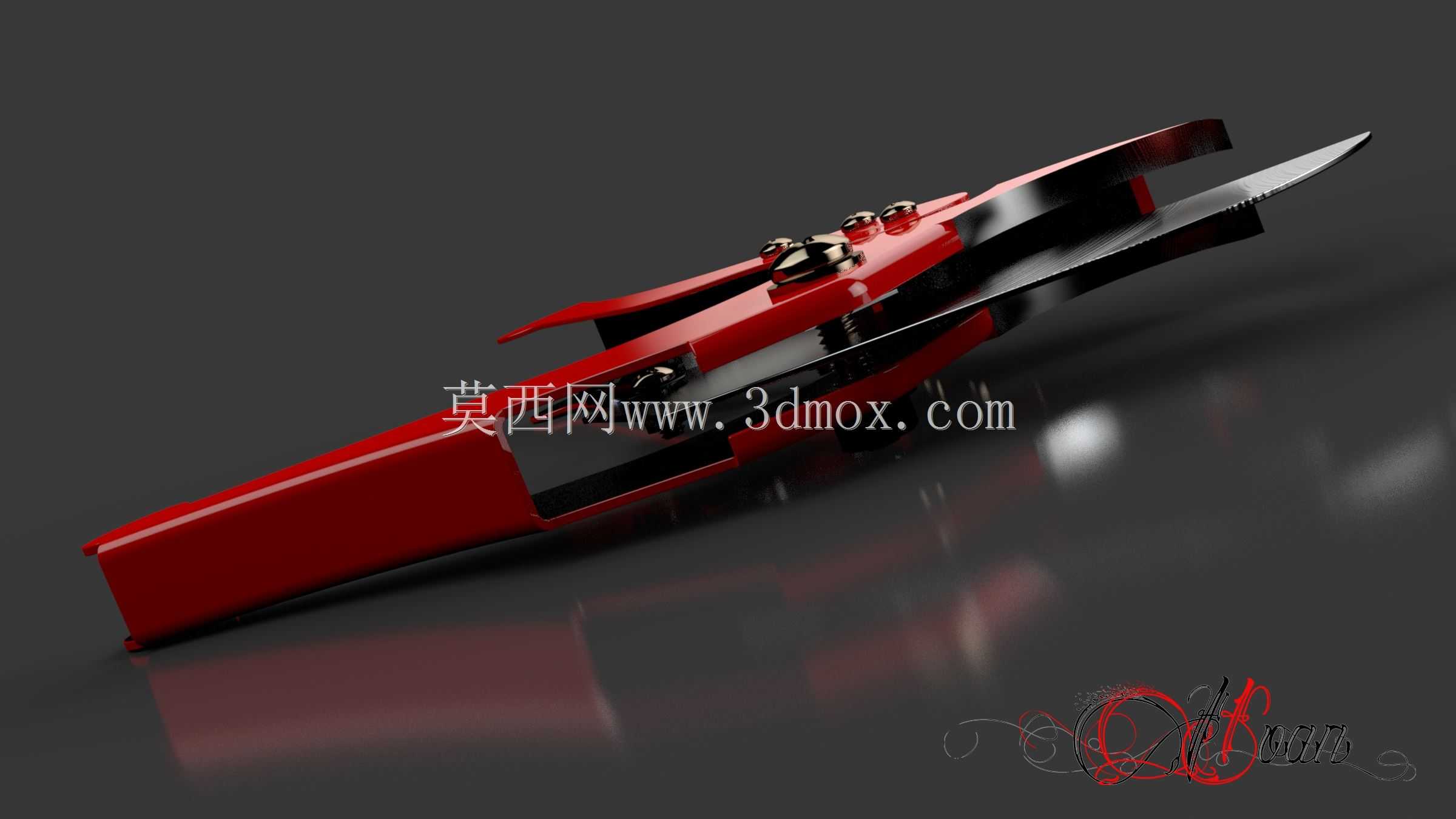

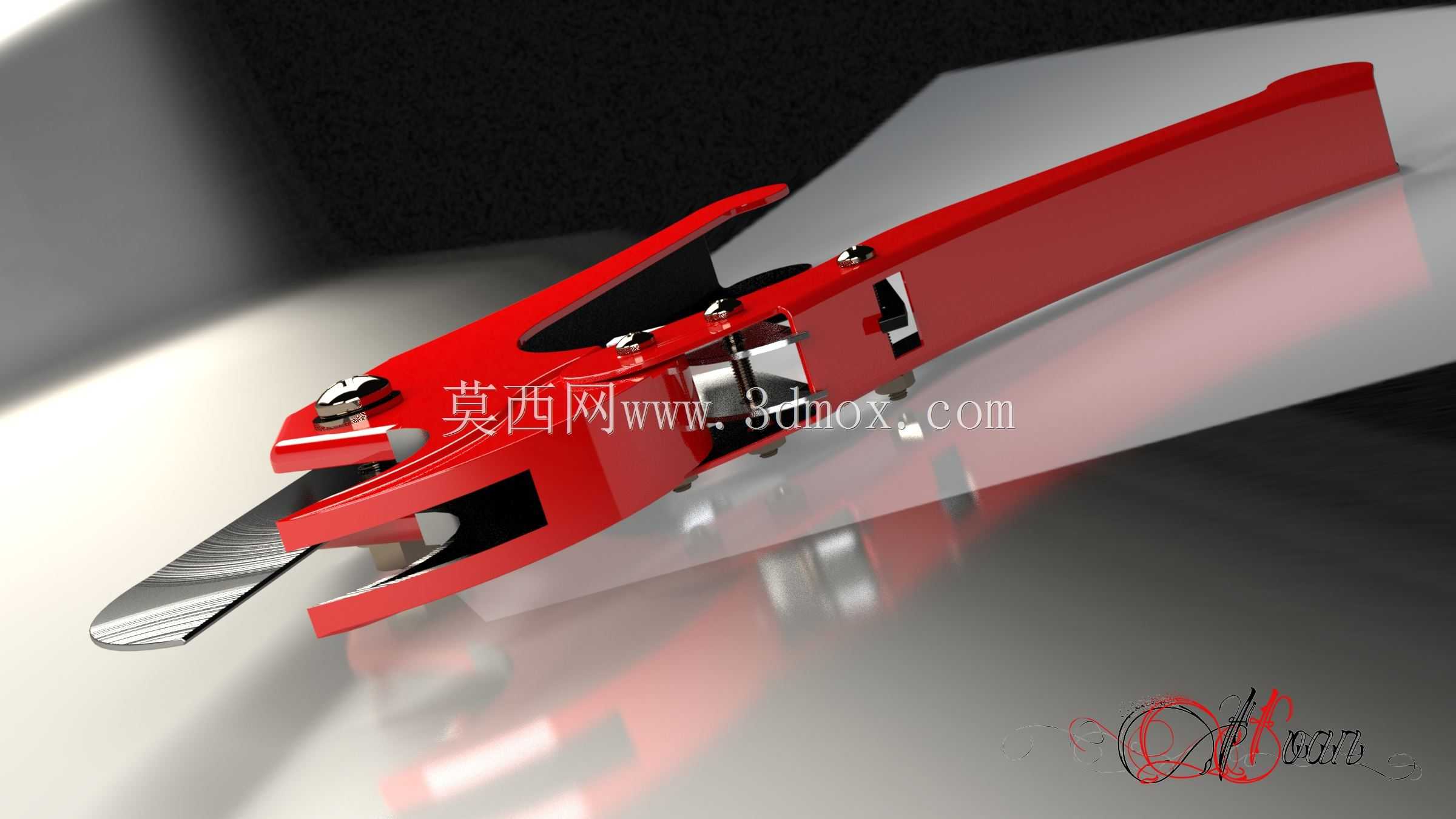

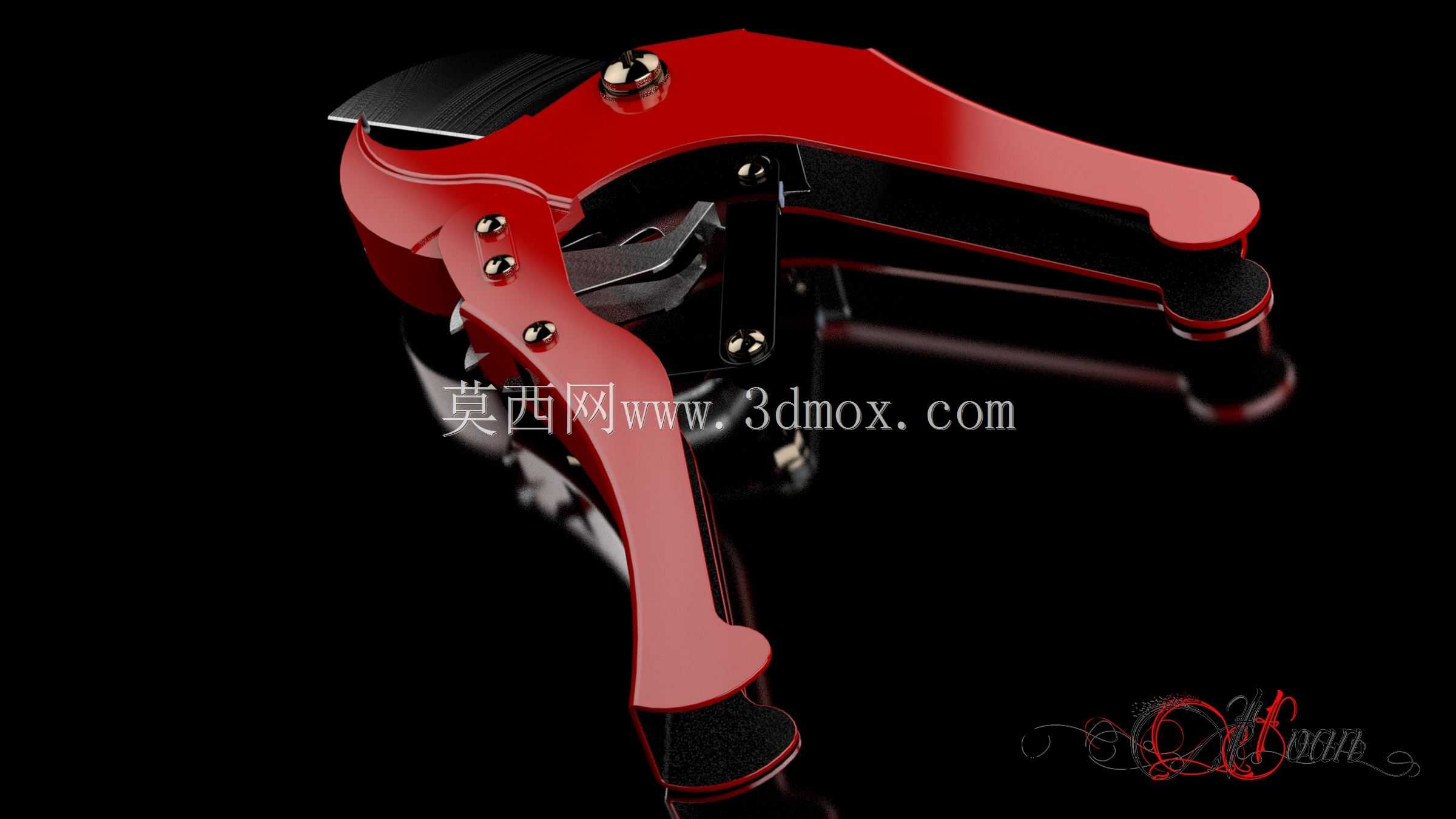

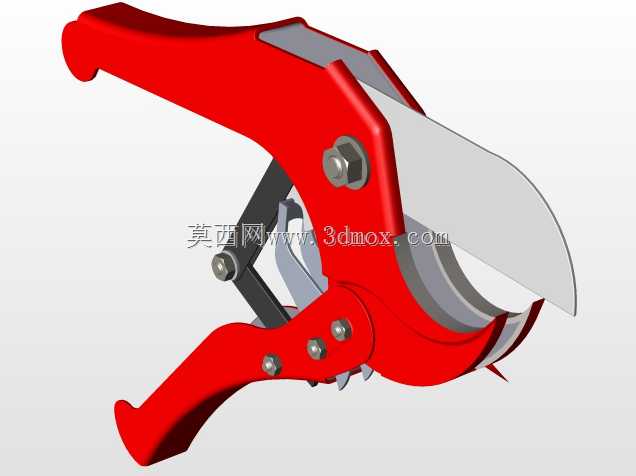

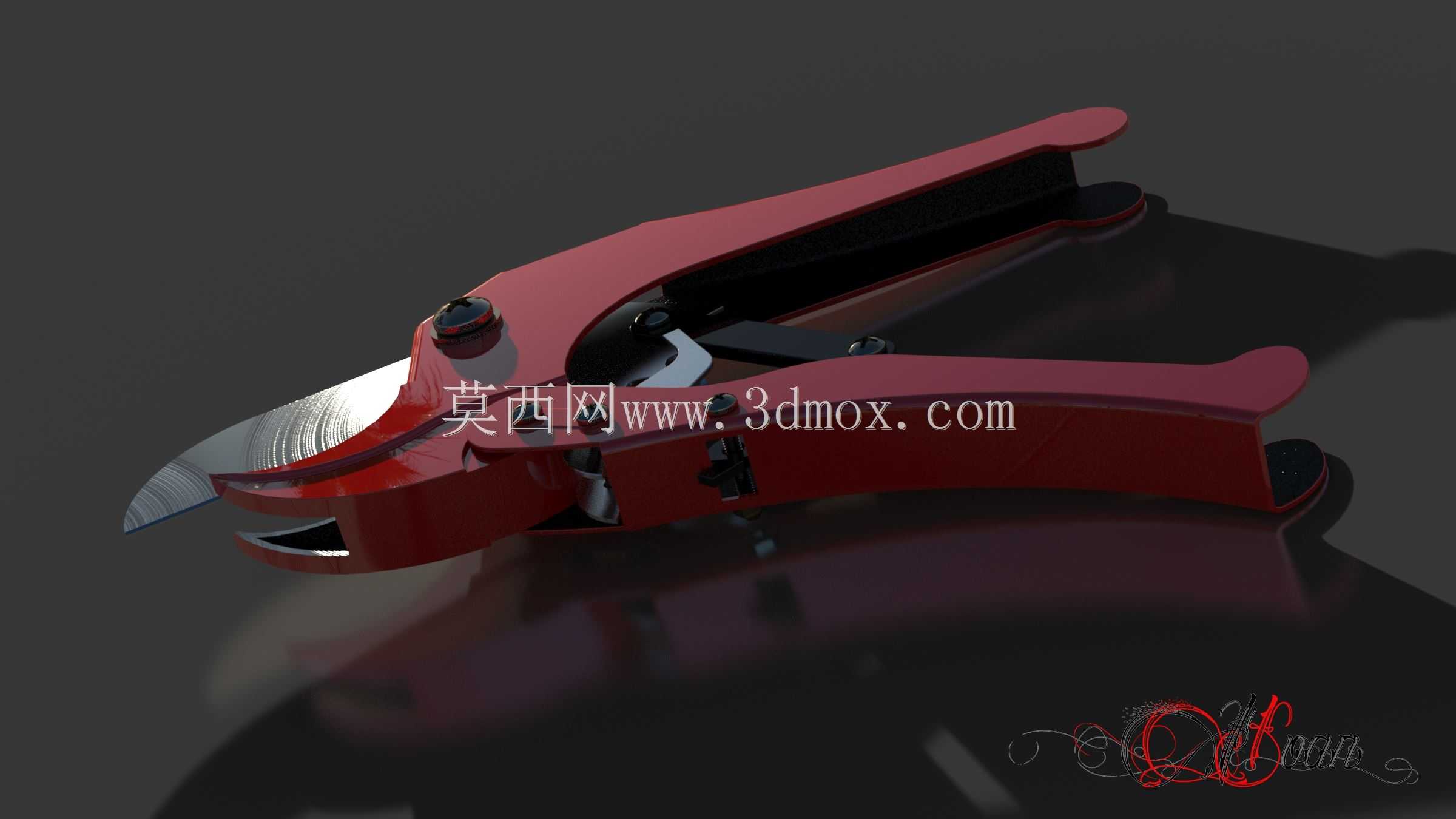

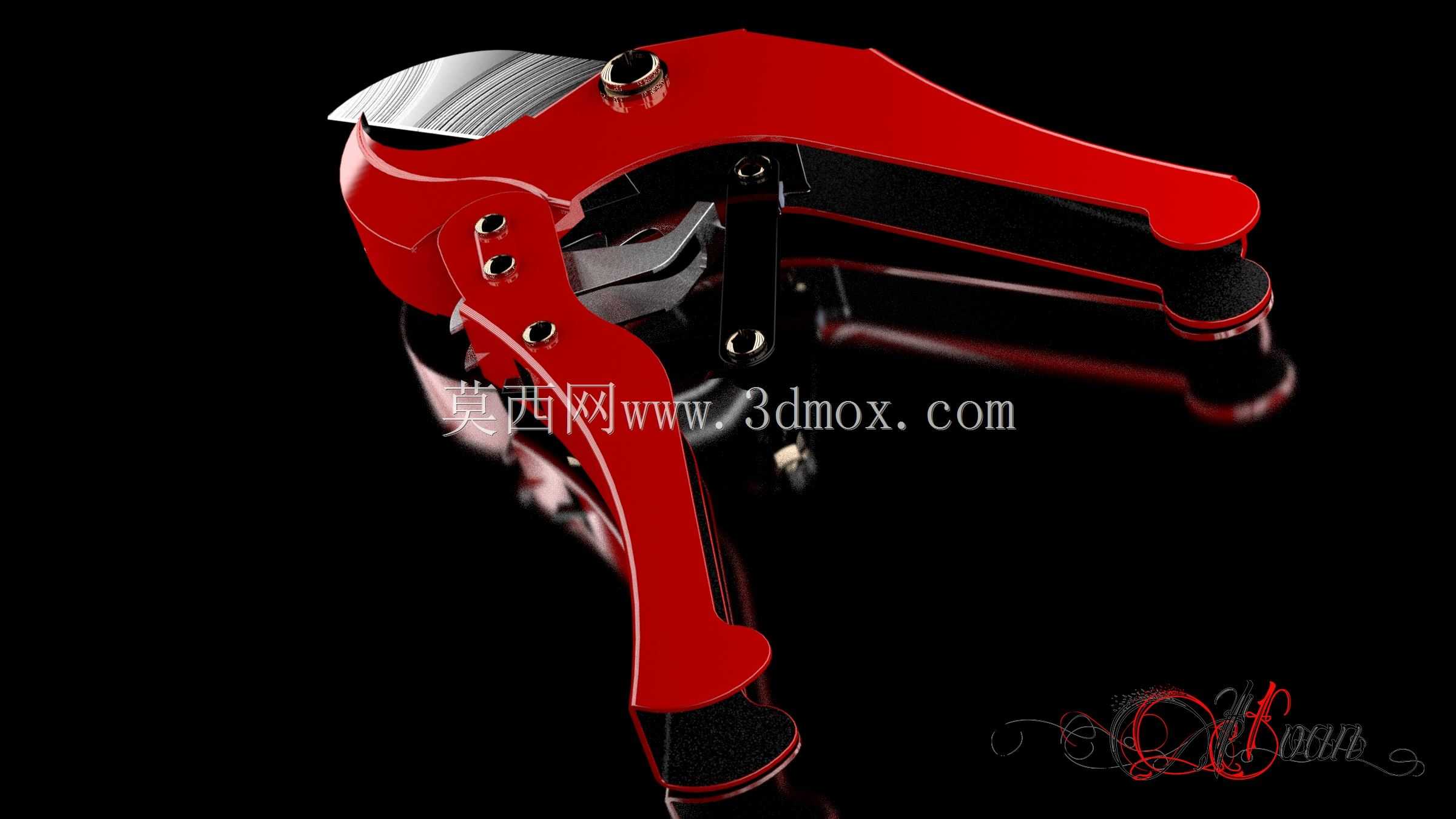

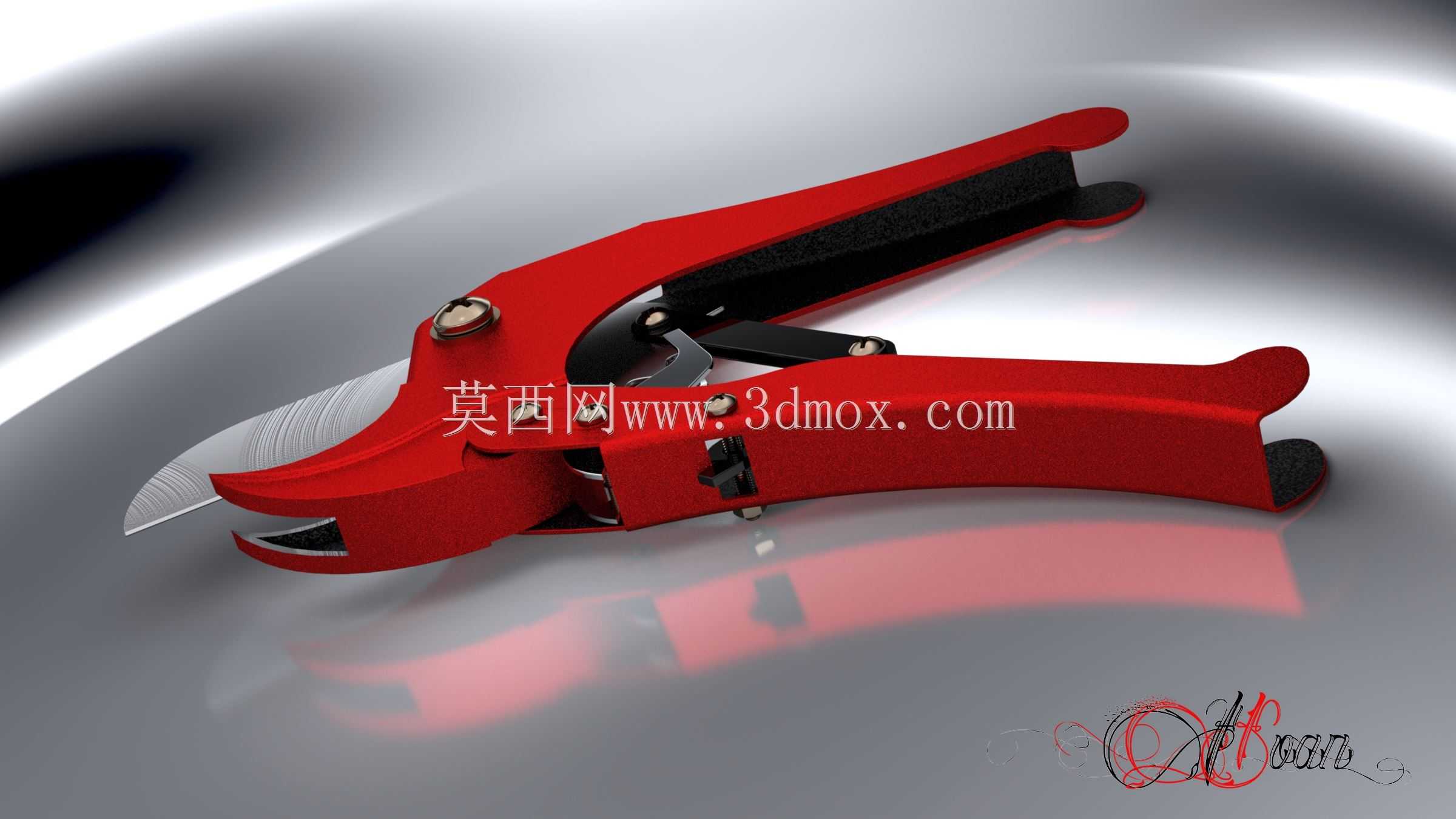

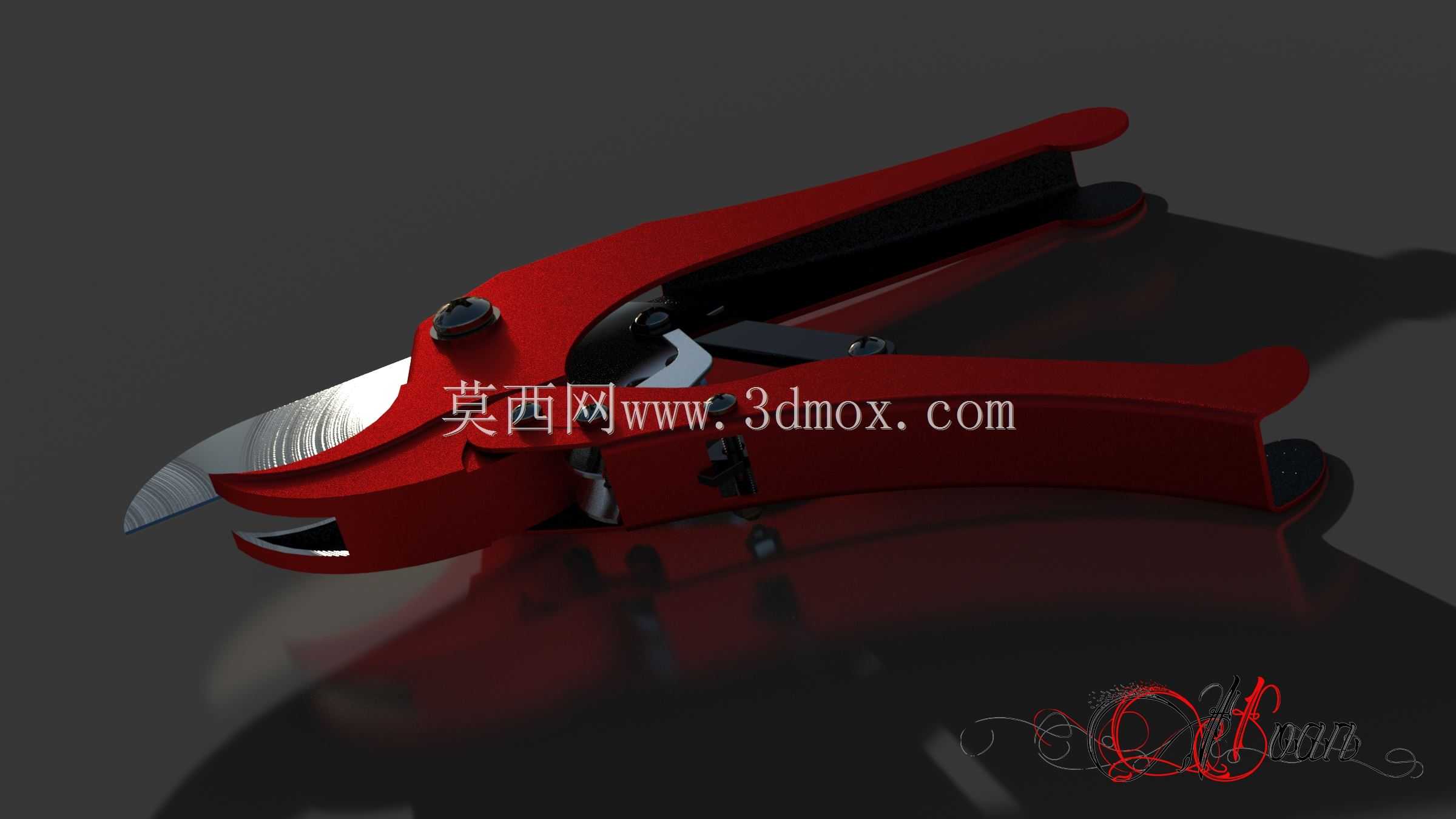

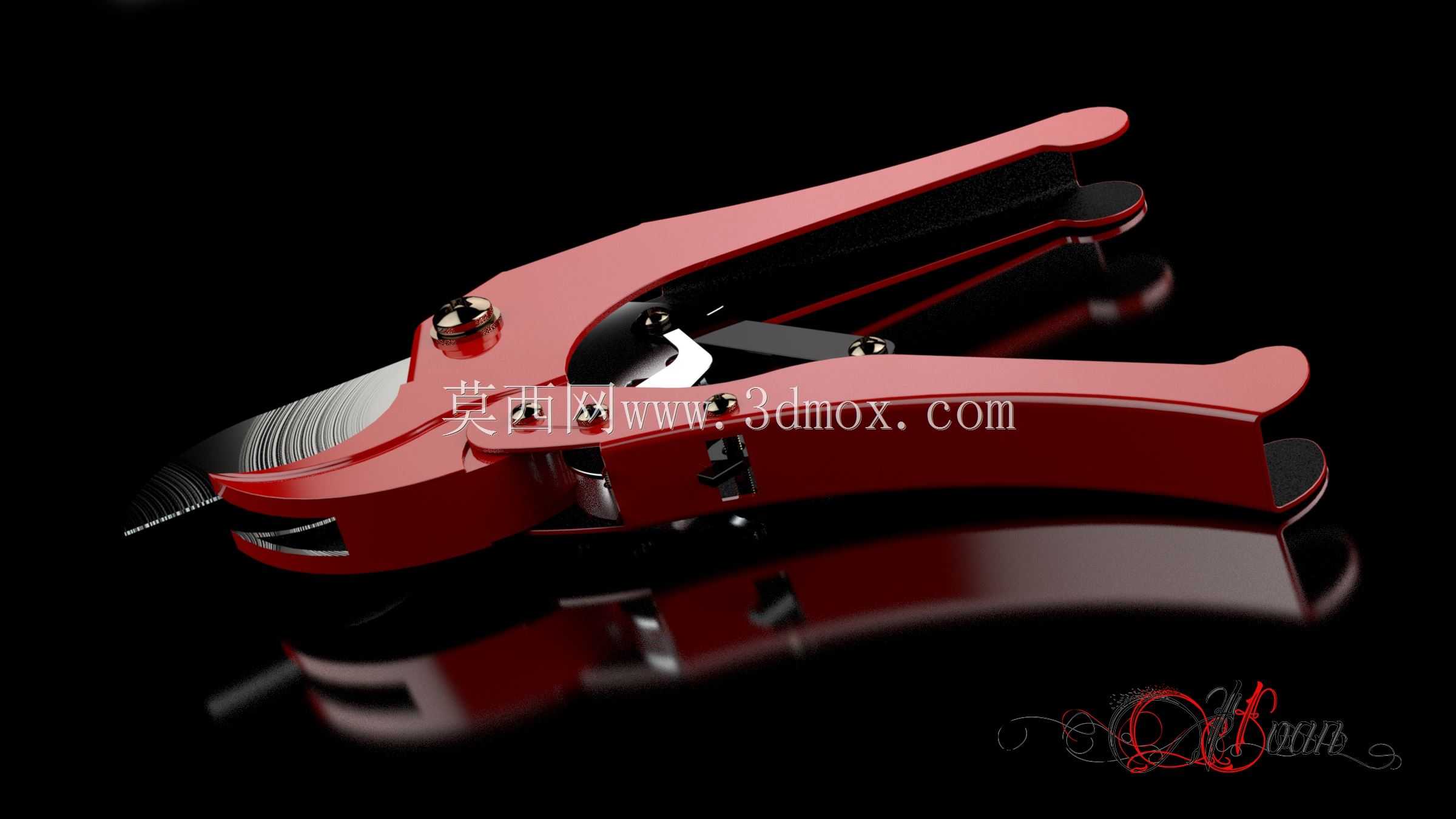

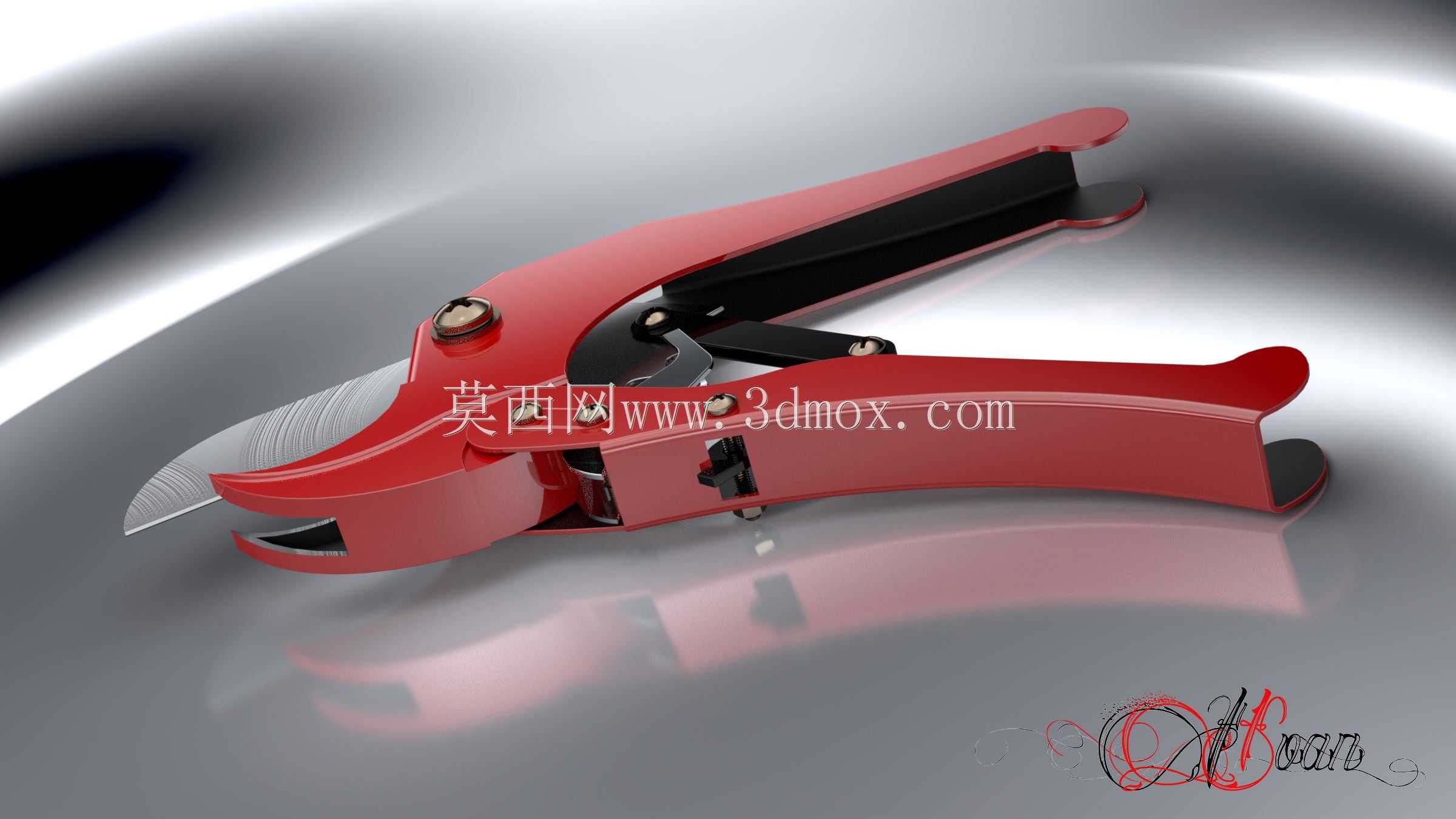

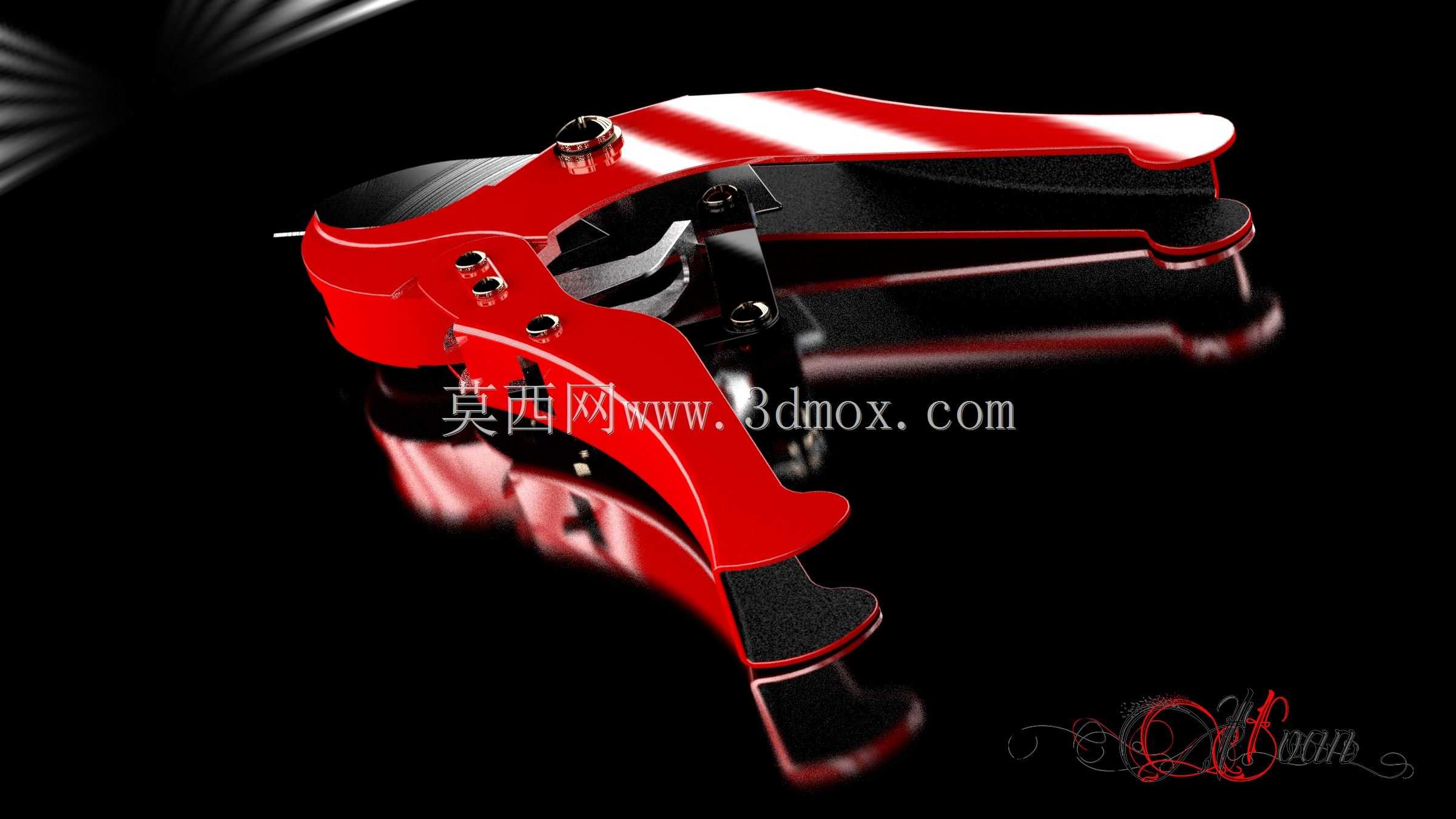

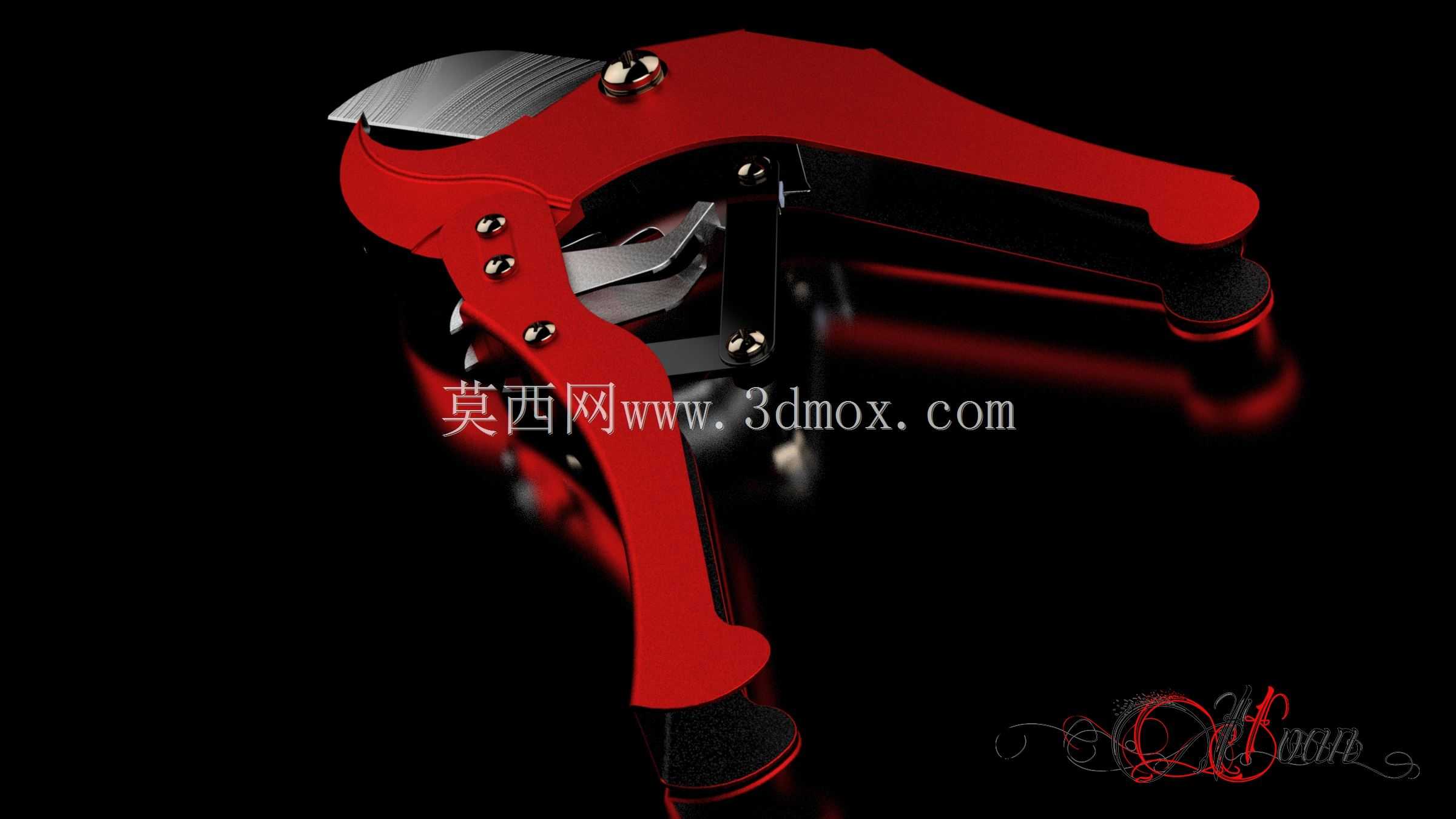

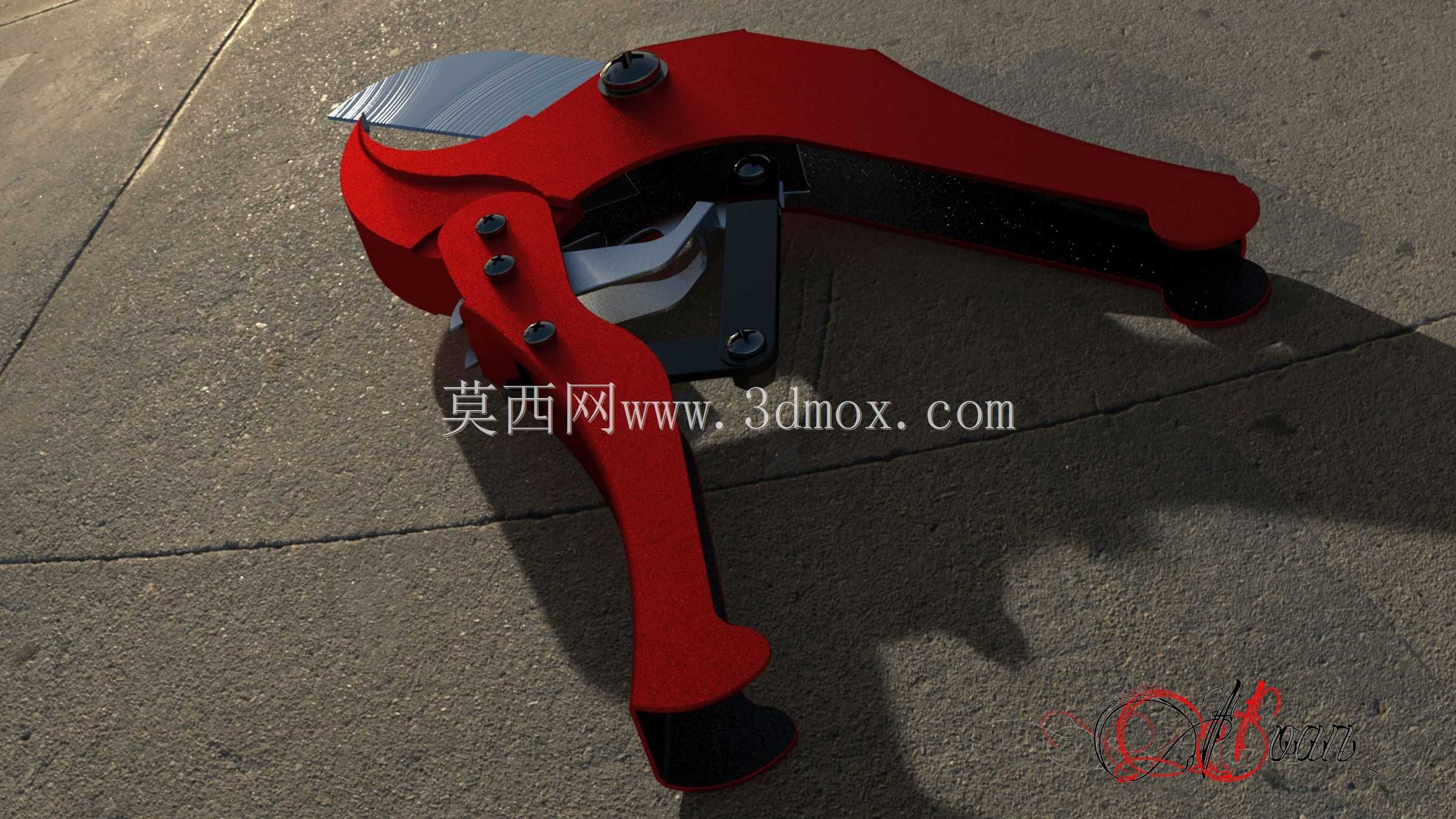

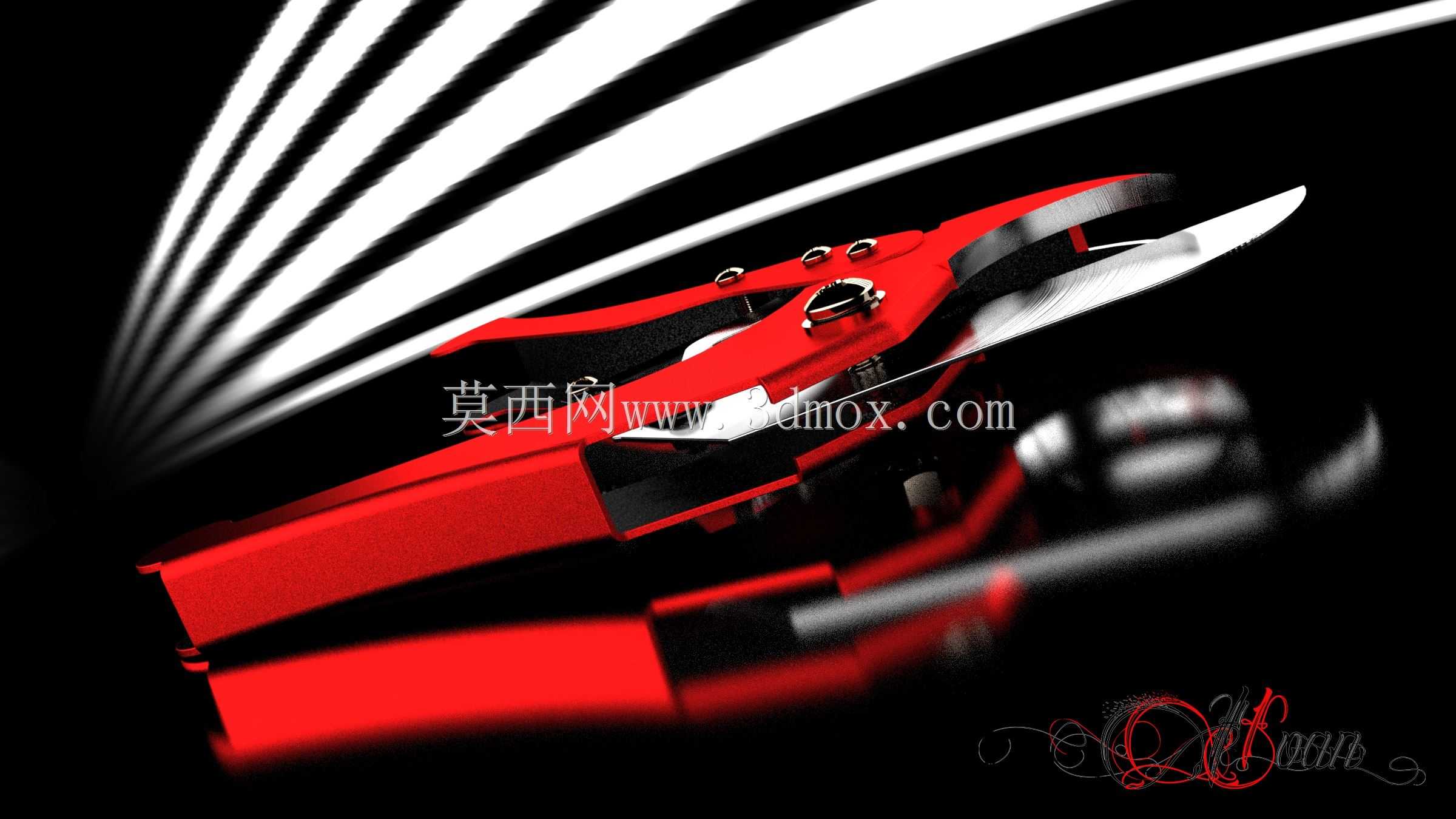

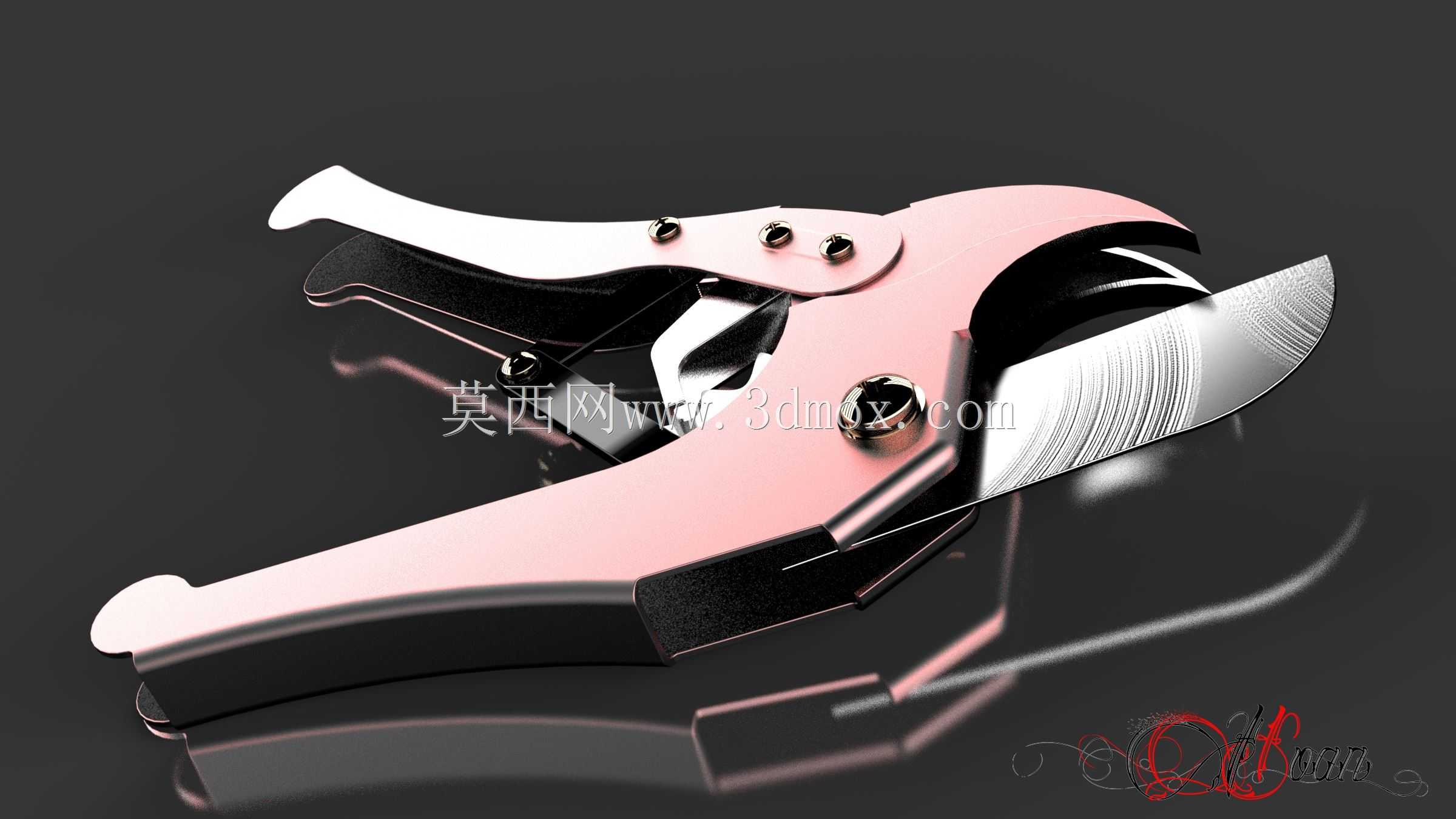

手持式快速切管钳结构设计方案

　　这款手动切管工具主要面向家装水电施工、小型设备管路维保、制冷管路安装等场景设计，区别于大型台式切管设备，其单手可操作的结构特性，能够适配狭窄空间内的管材截断作业，比如吊顶内的给排水支管排布、机柜内部的气路管线修整、空调铜管布设时的现场截管需求，都能通过这类工具完成高效作业，无需额外搭载电源或气源，完全依靠手动杠杆力完成剪切动作，适合无供电的野外临时管路抢修、家装现场零散作业等工况。

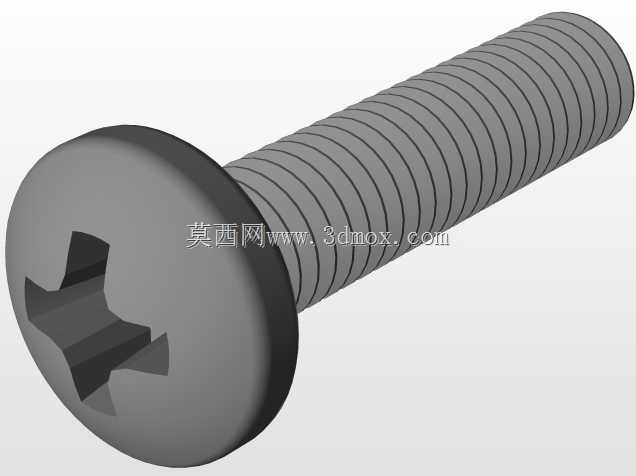

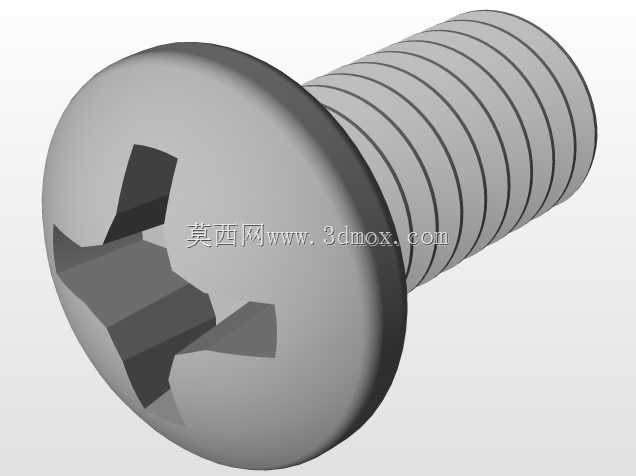

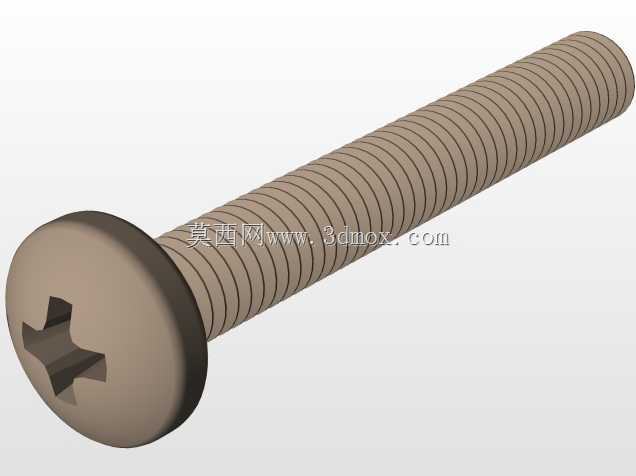

　　从功能实现逻辑来看，工具采用棘轮递进式的进给结构，操作时每次捏合手柄，刃口会向管材中心进给固定行程，不需要反复调整夹持位置，针对壁厚不超过3mm的紫铜管、PVC穿线管、薄壁铝塑管等常见管材，单次捏合3到5次即可完成平整截断，切口无明显毛刺，不需要额外做坡口打磨就能直接承接后续的管路插接、卡压连接工序，能有效减少现场施工的工序步骤。刃口部分采用高碳钢淬火处理的设计，剪切硬度匹配常见软质金属与塑料管材的剪切需求，长期使用后可通过紧固螺钉调整刃口间隙，补偿磨损带来的剪切精度下降问题，延长工具整体使用寿命。

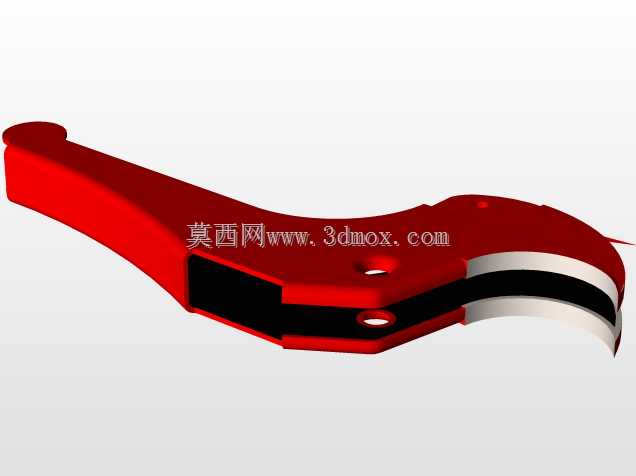

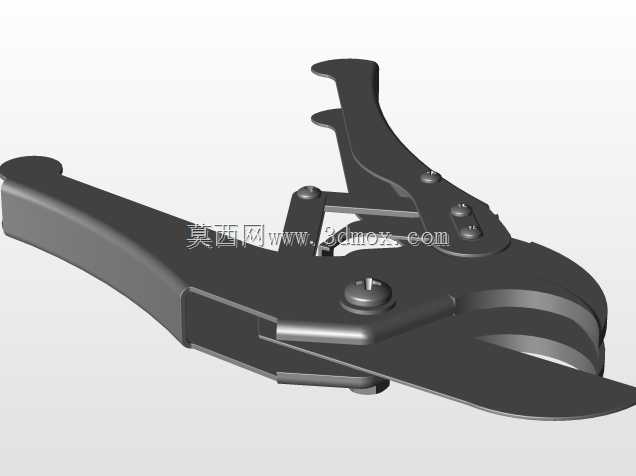

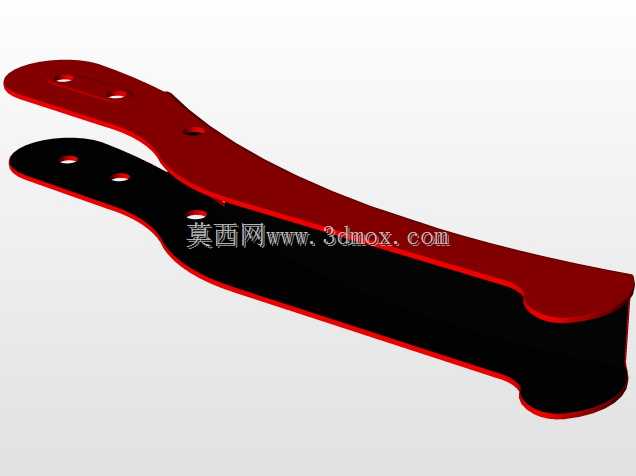

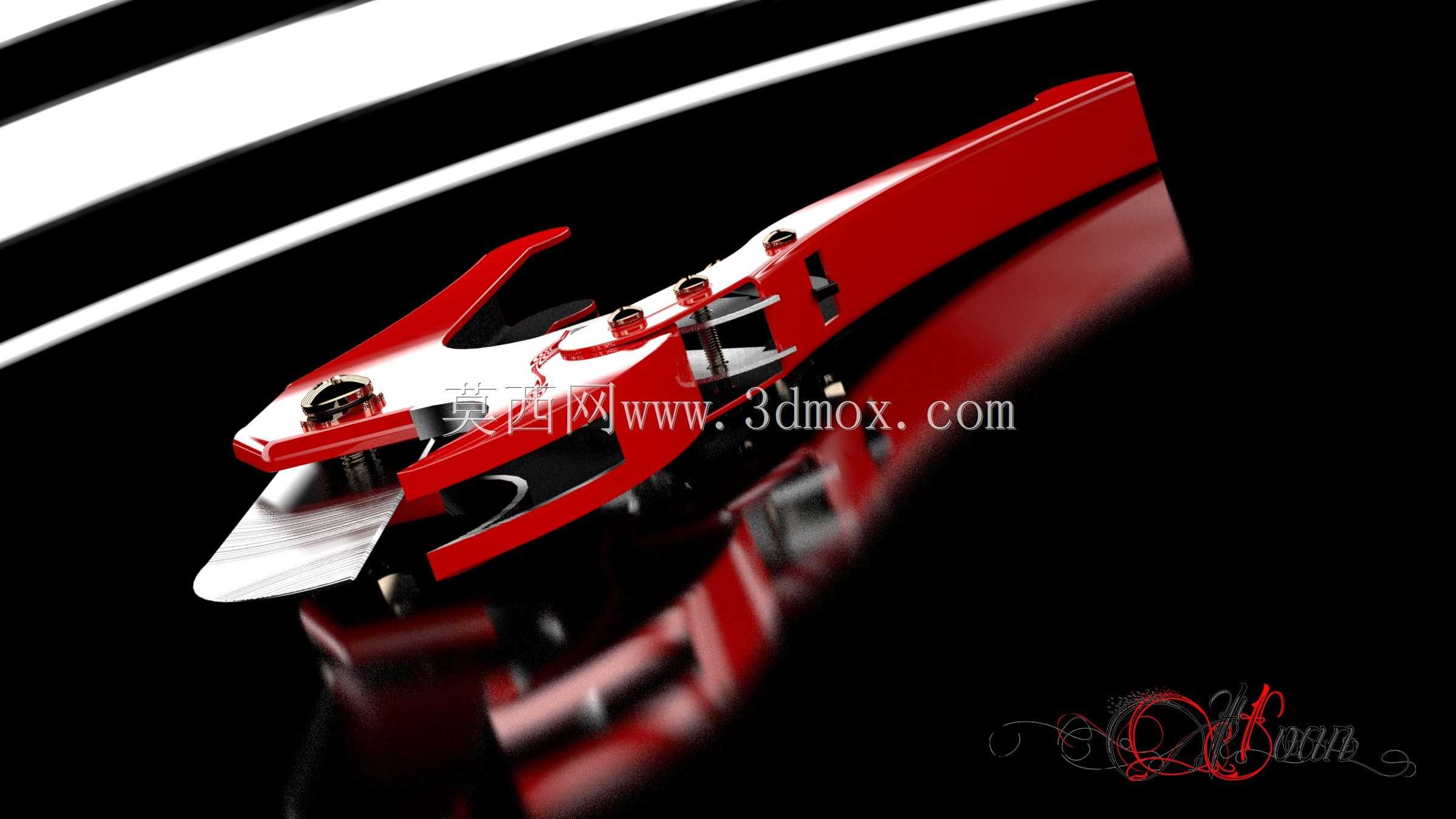

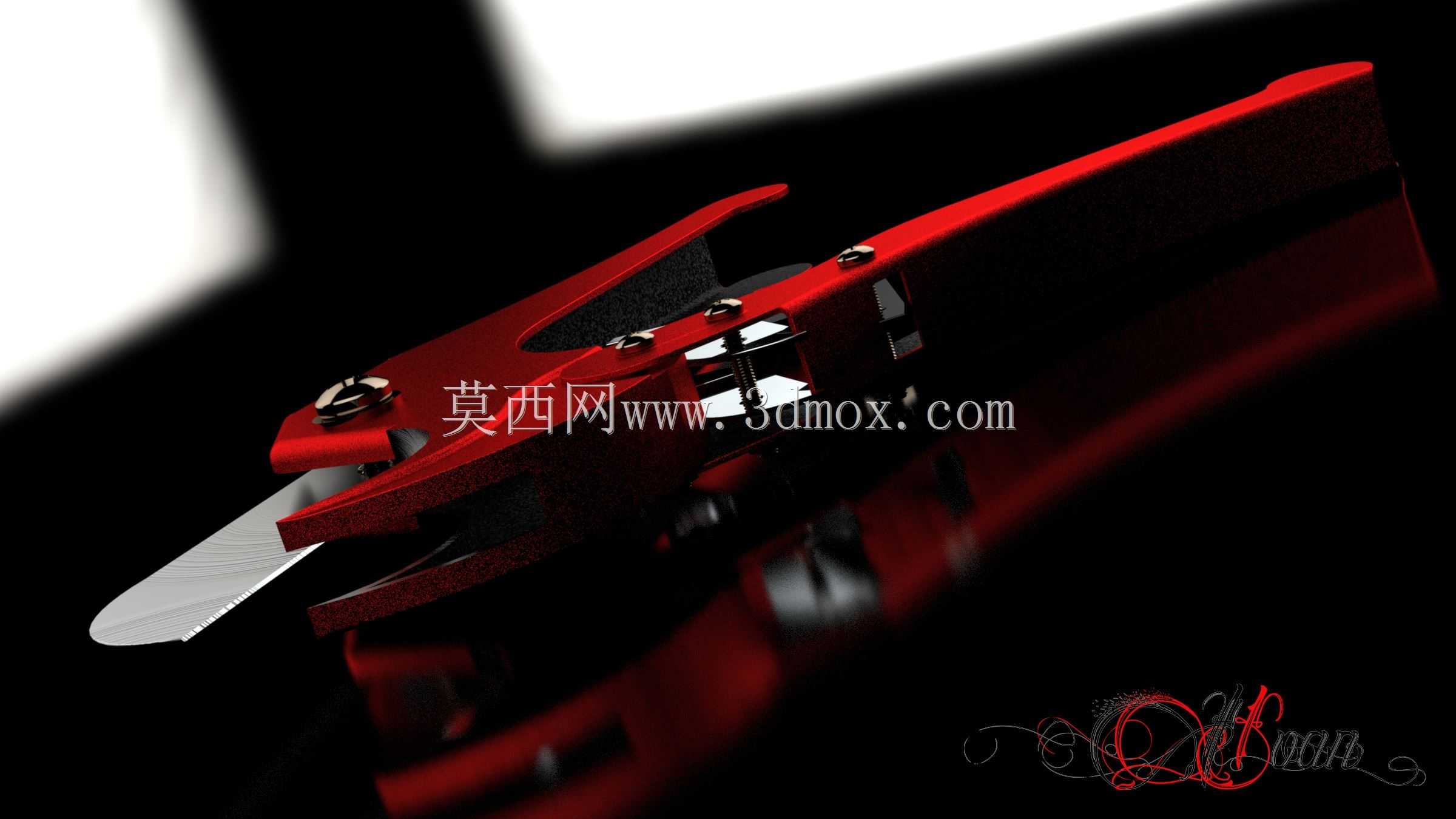

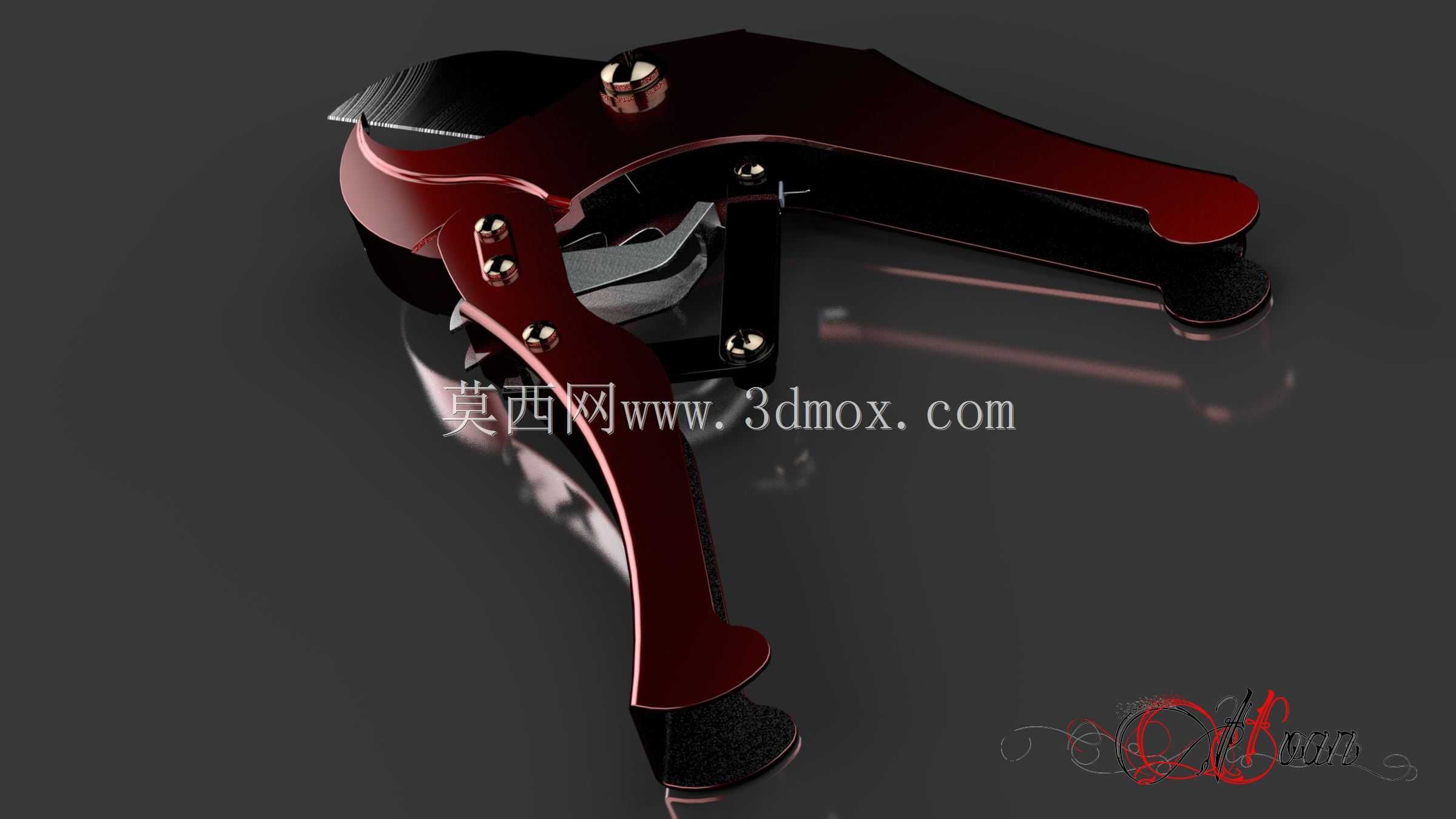

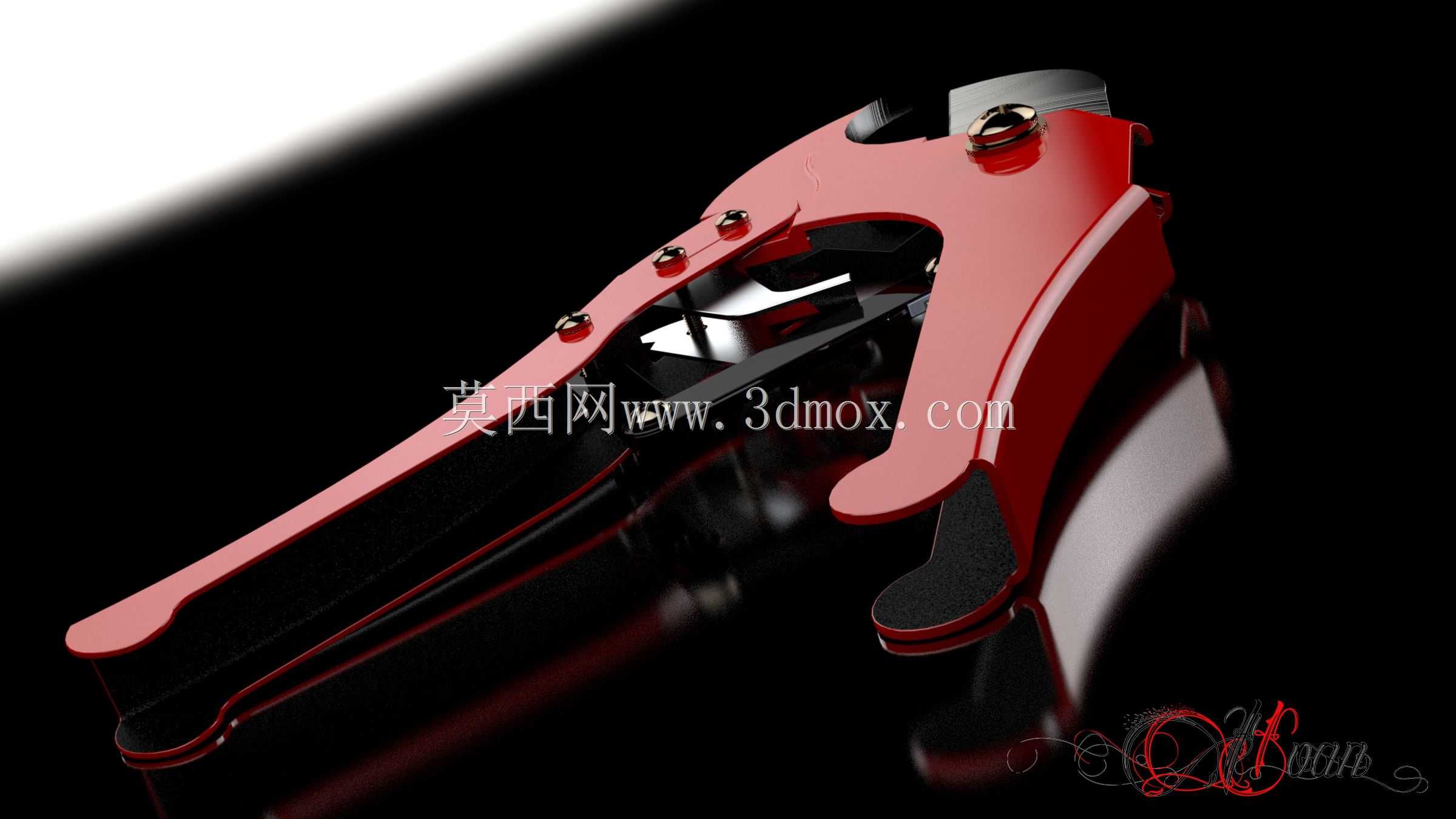

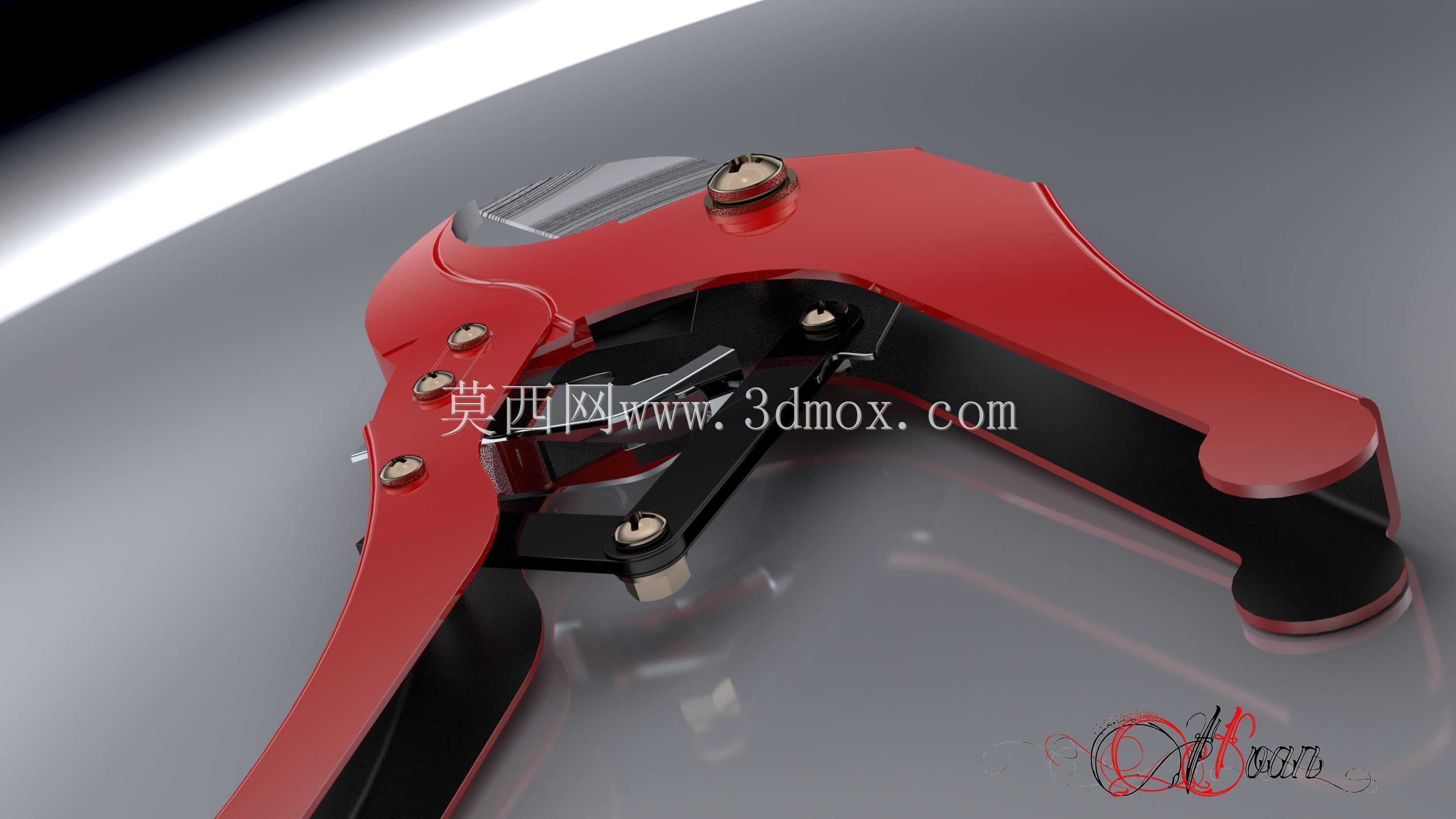

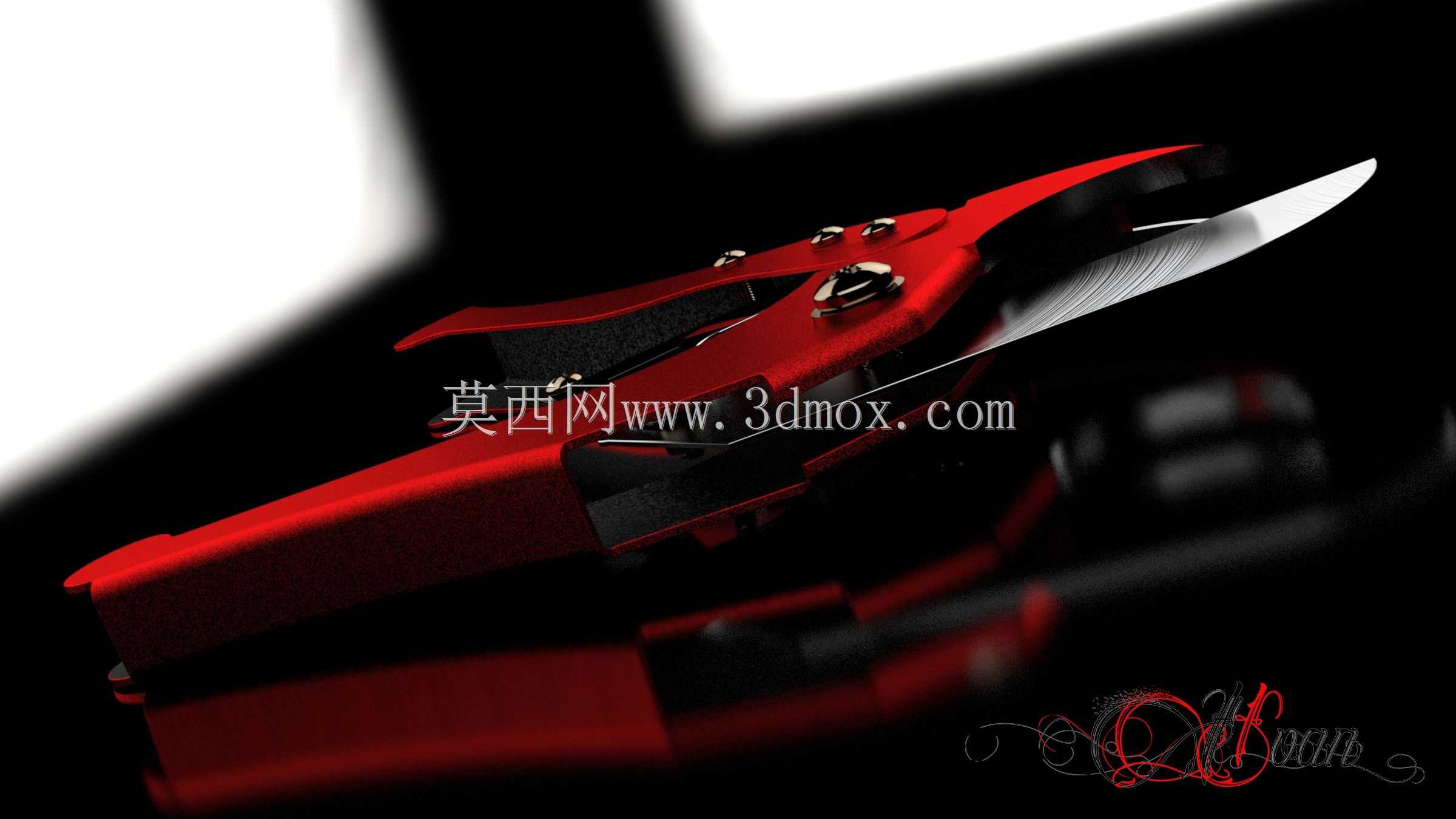

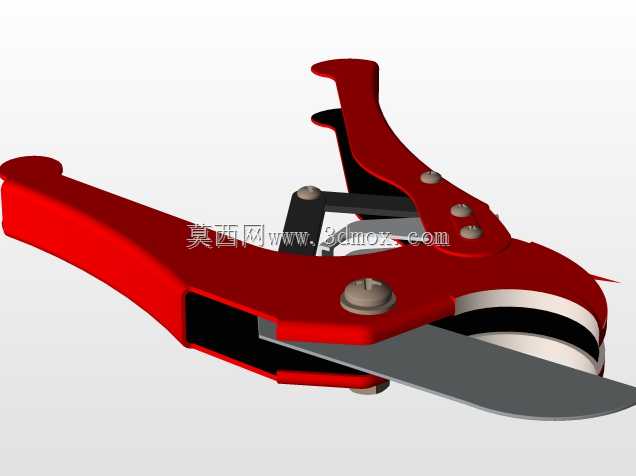

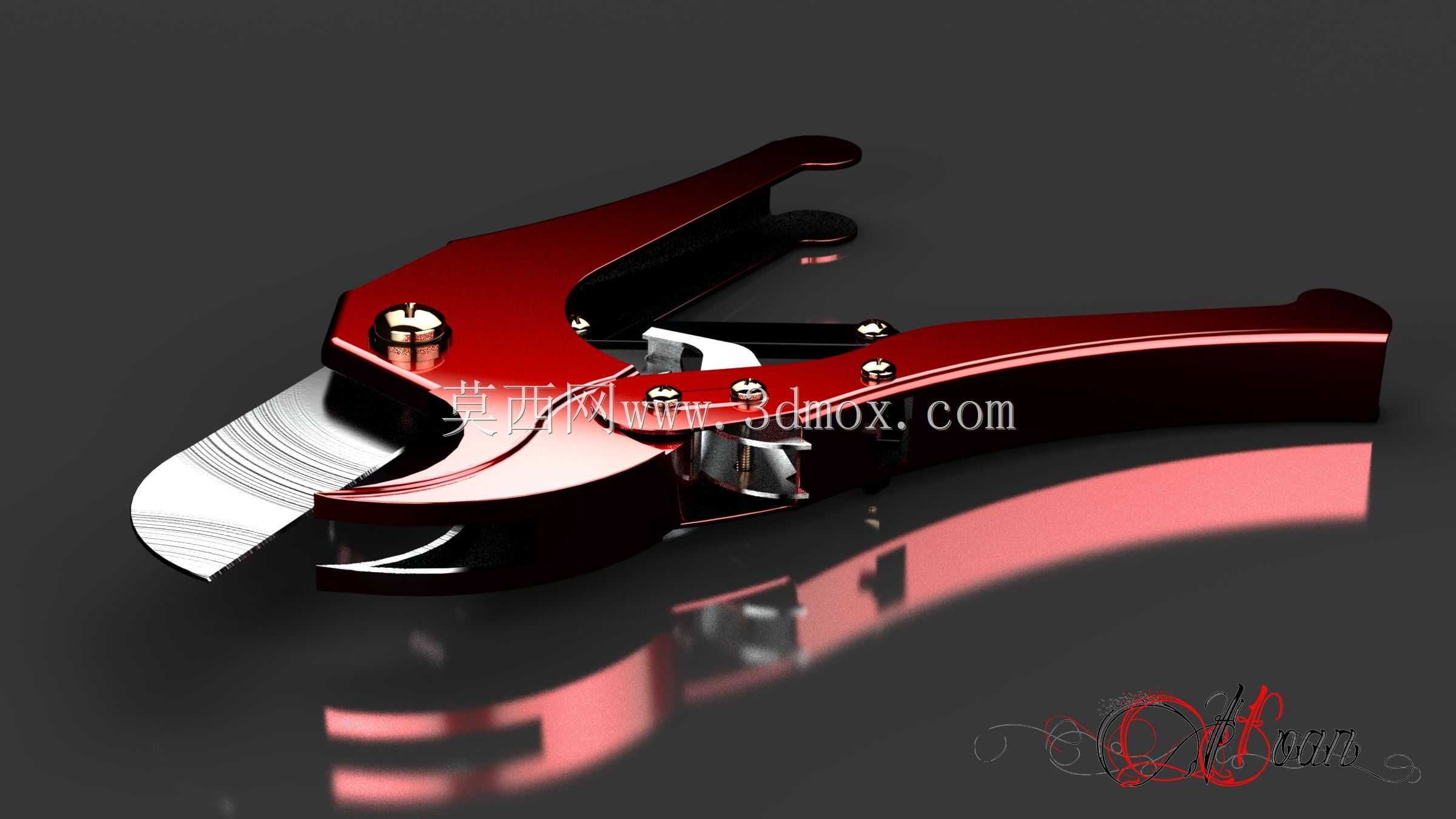

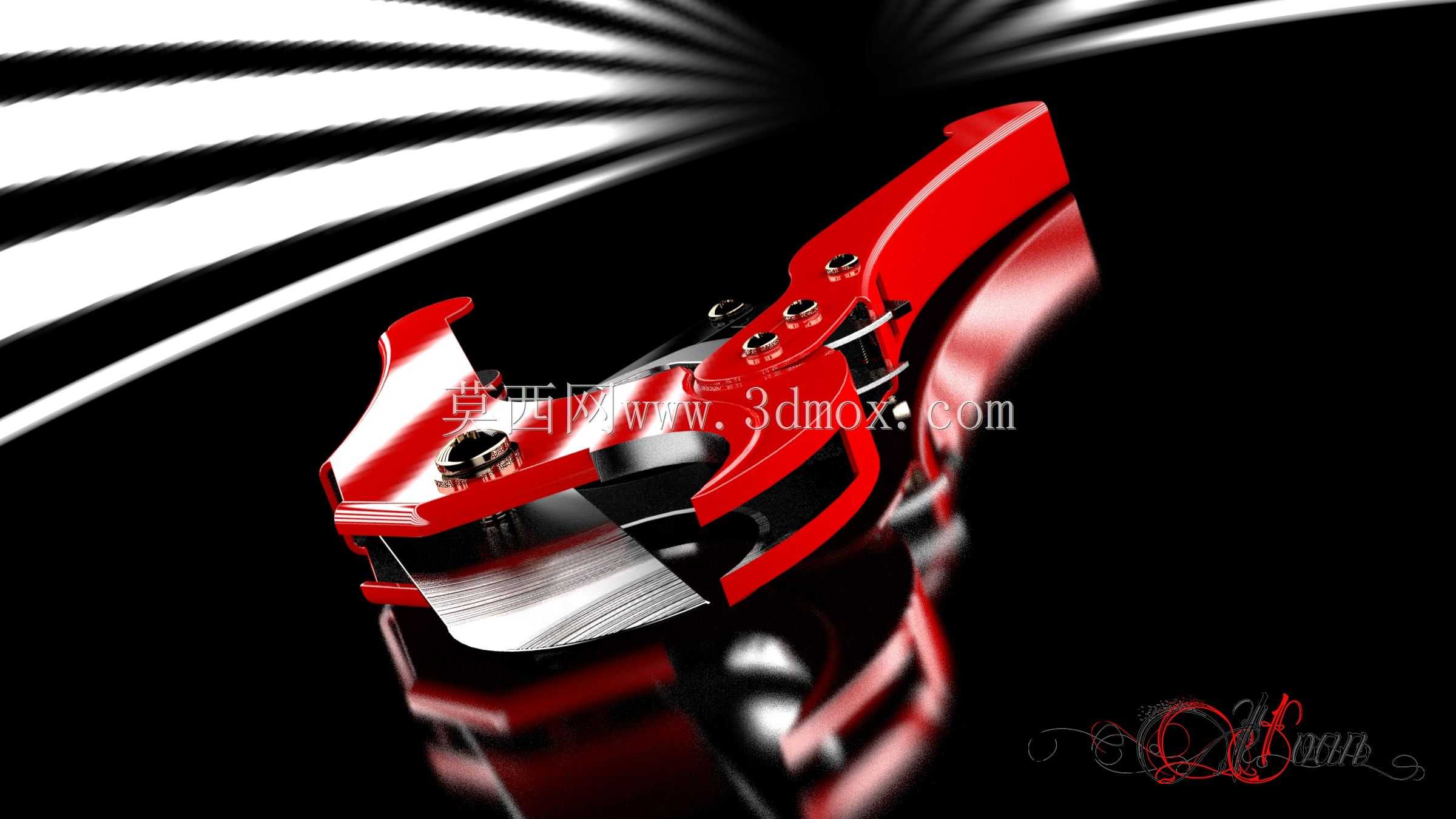

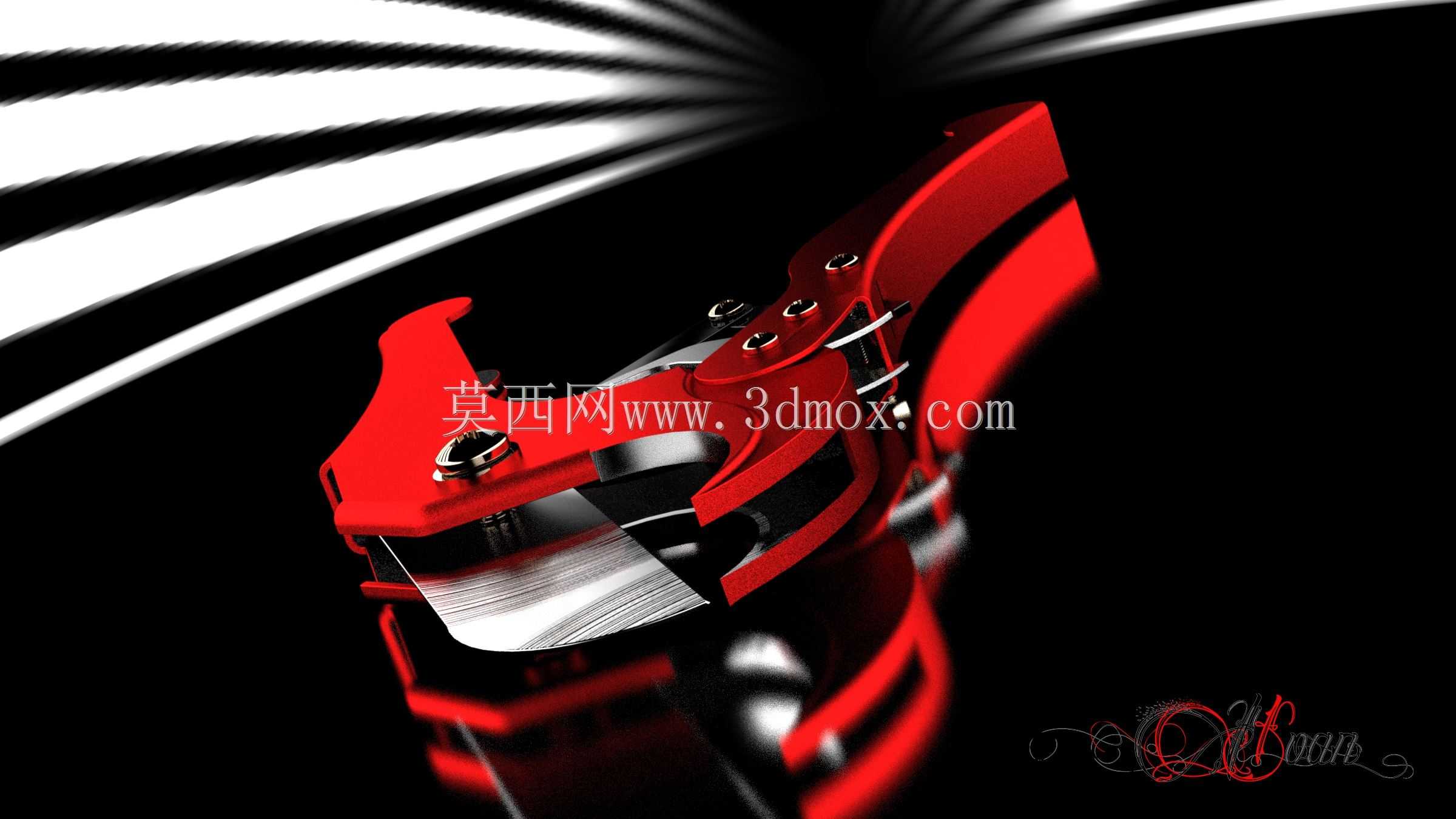

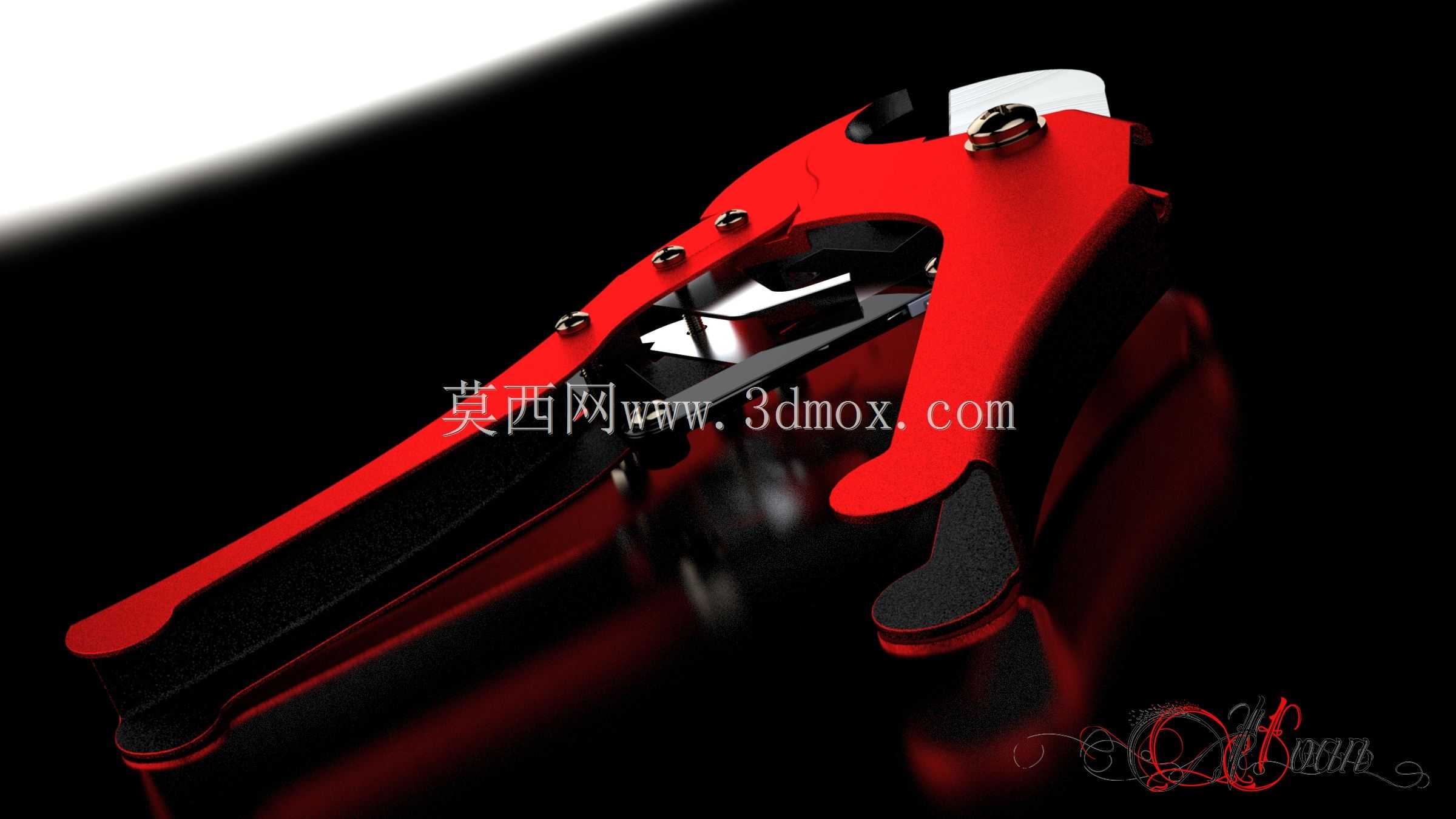

　　整体结构的设计思路围绕单手操作的人机工程逻辑展开，手柄部分的曲面弧度贴合成年男性手掌的自然握持形态，捏合时的受力点分布在掌根与指节的承压区域，长时间操作不会出现局部应力集中导致的手部酸痛；钳身主体采用压铸铝合金材质，在保证结构强度满足剪切力需求的前提下，整体重量控制在300g以内，随身携带不会产生明显负重感。刃口与钳身的连接采用销轴定位结构，装配时通过销轴的过盈配合保证刃口开合的同轴度，避免剪切过程中出现刃口错位导致的管材切口歪斜问题。

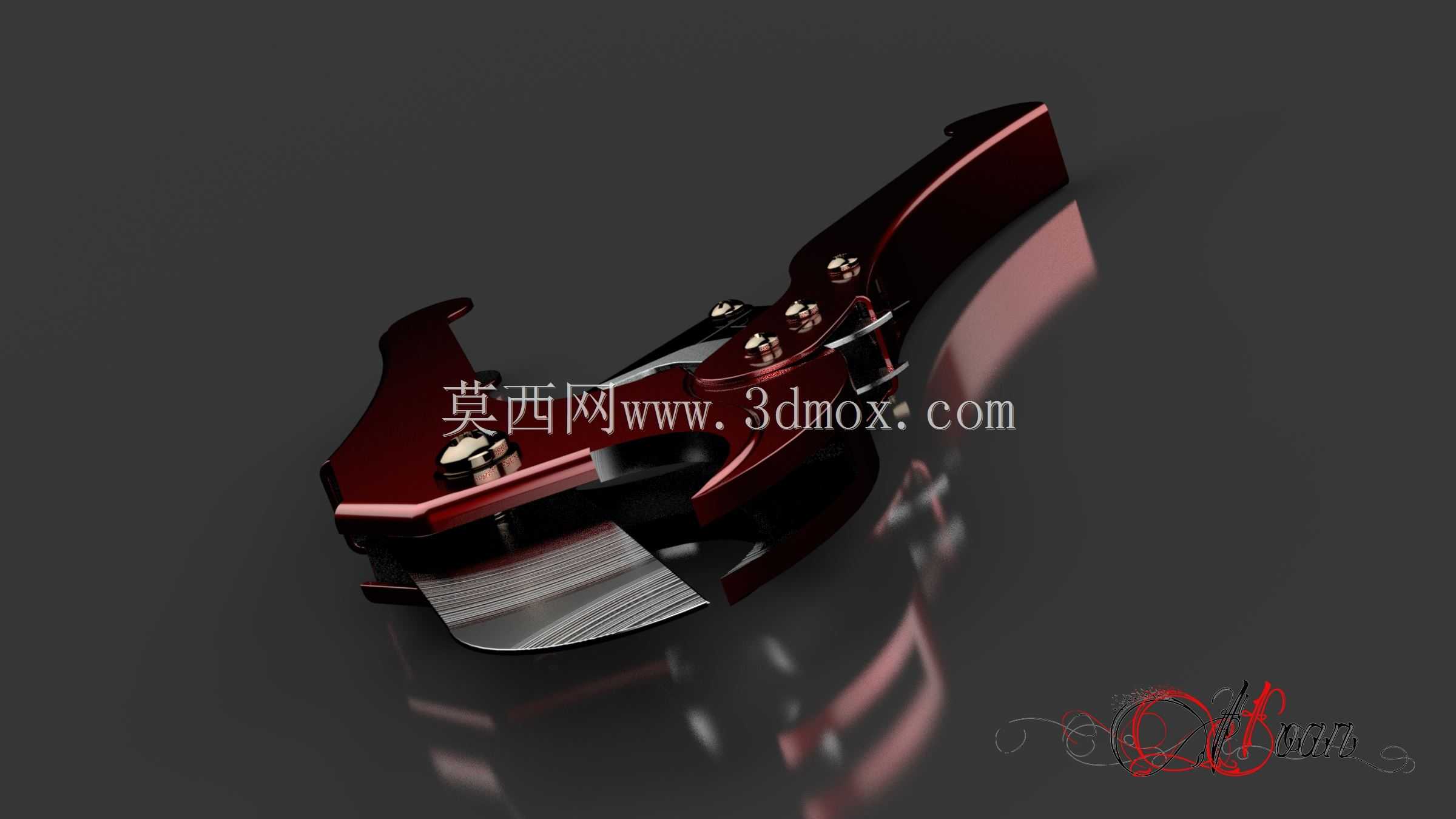

　　从安装与适配边界来看，这款工具最大可适配外径32mm以内的圆形管材，剪切时管材的定位槽采用V型结构，能够自动对中不同管径的管材，不需要额外调整夹持位置，操作时只需要将管材放入定位槽内，反复捏合手柄即可完成截断。钳身尾部设置有安全锁扣，非使用状态下可以锁死手柄，避免刃口外露造成意外划伤，也能缩小工具收纳时的占用空间，可直接放入普通工具腰包的侧袋内携带。工具的整体开合角度控制在15度以内，操作时不需要大幅度张开手掌，即使在管路密集的狭小操作空间内，也不会因为周围管线的干涉影响操作动作，适配现场复杂的施工环境。
