方程式赛车前轮悬架与制动集成结构

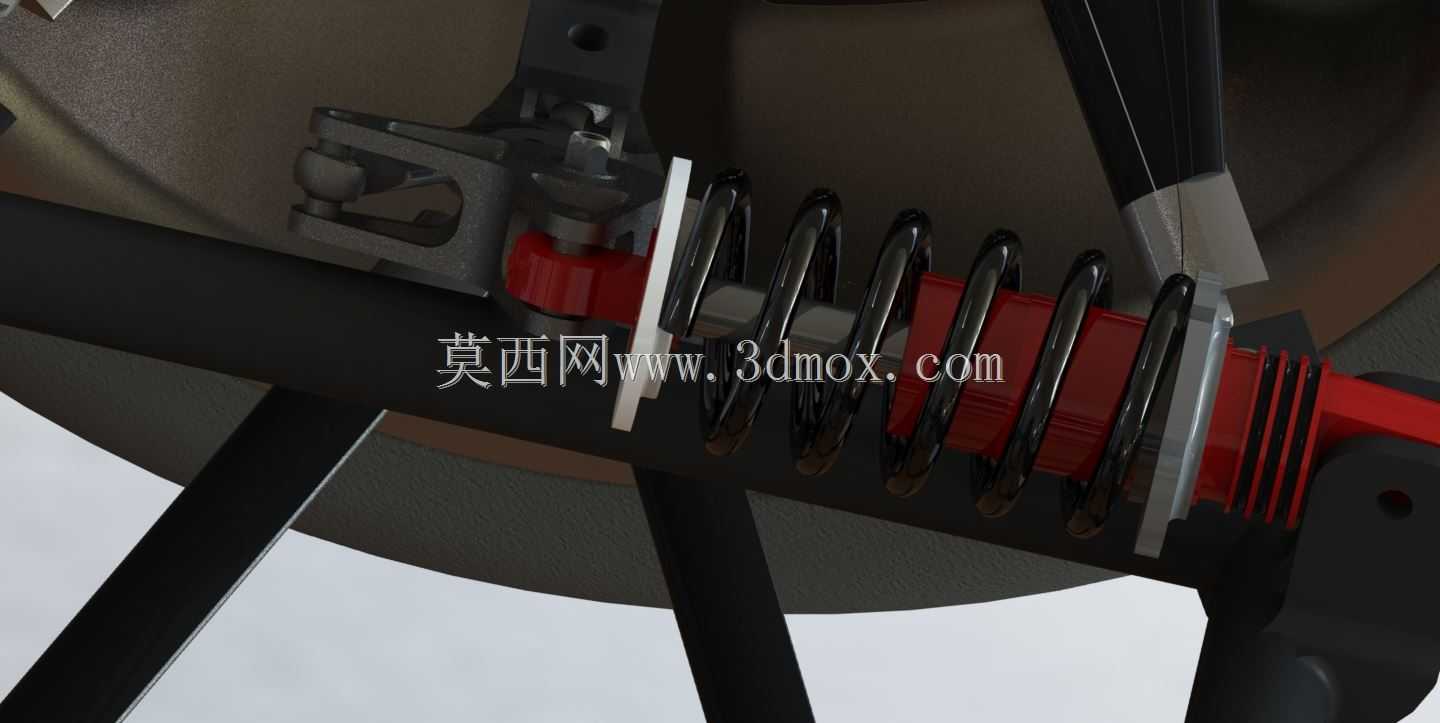

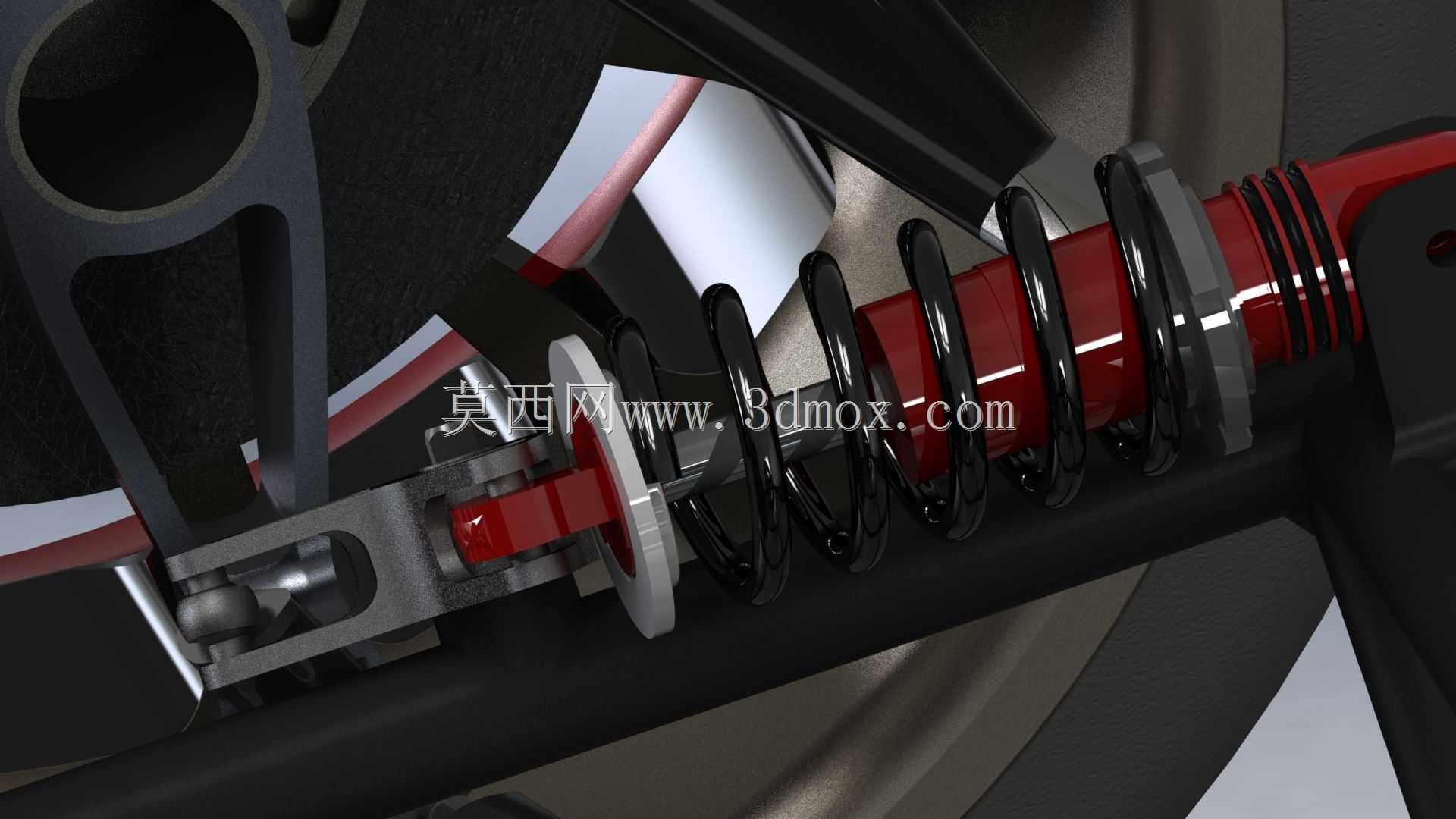

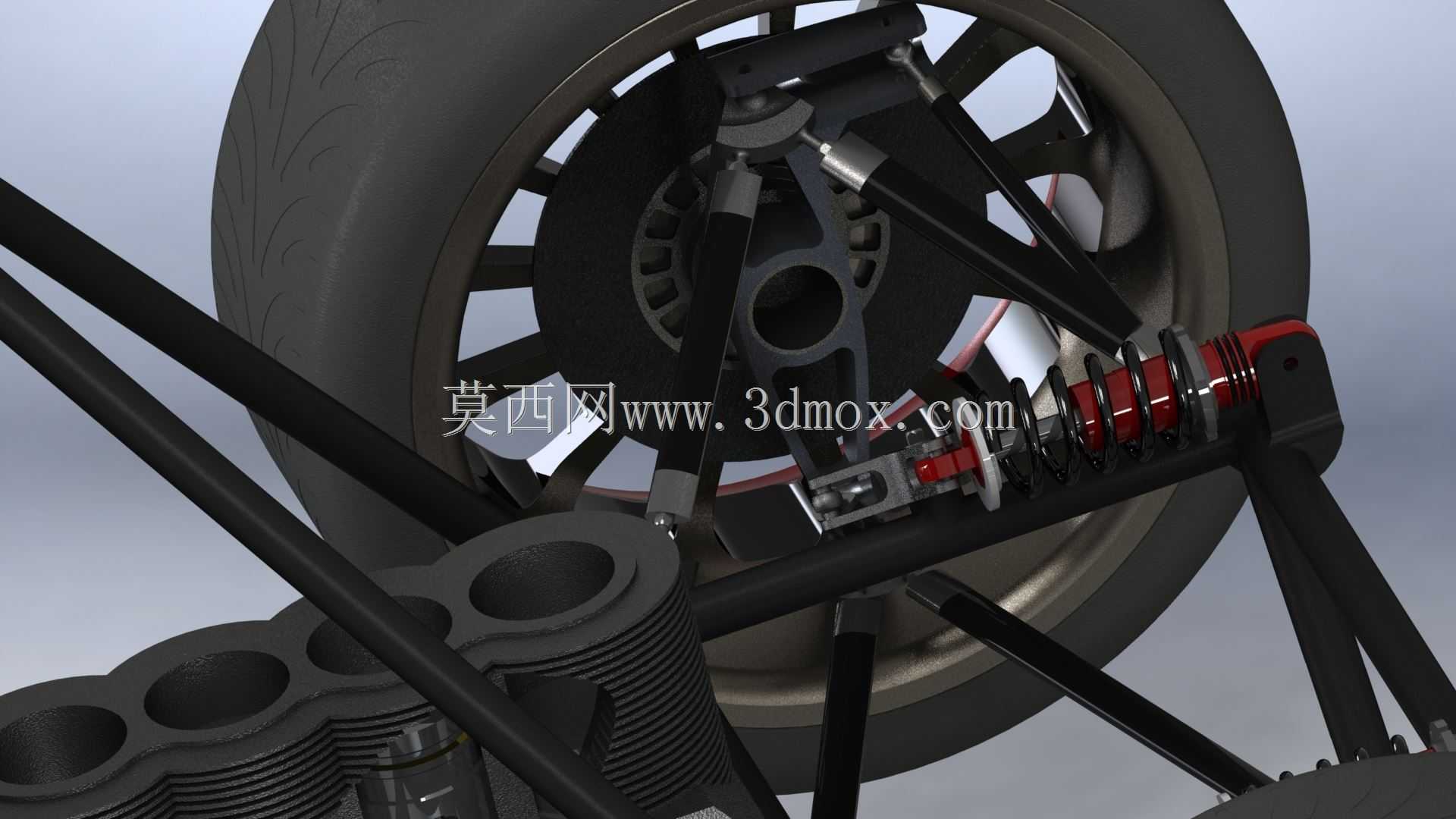

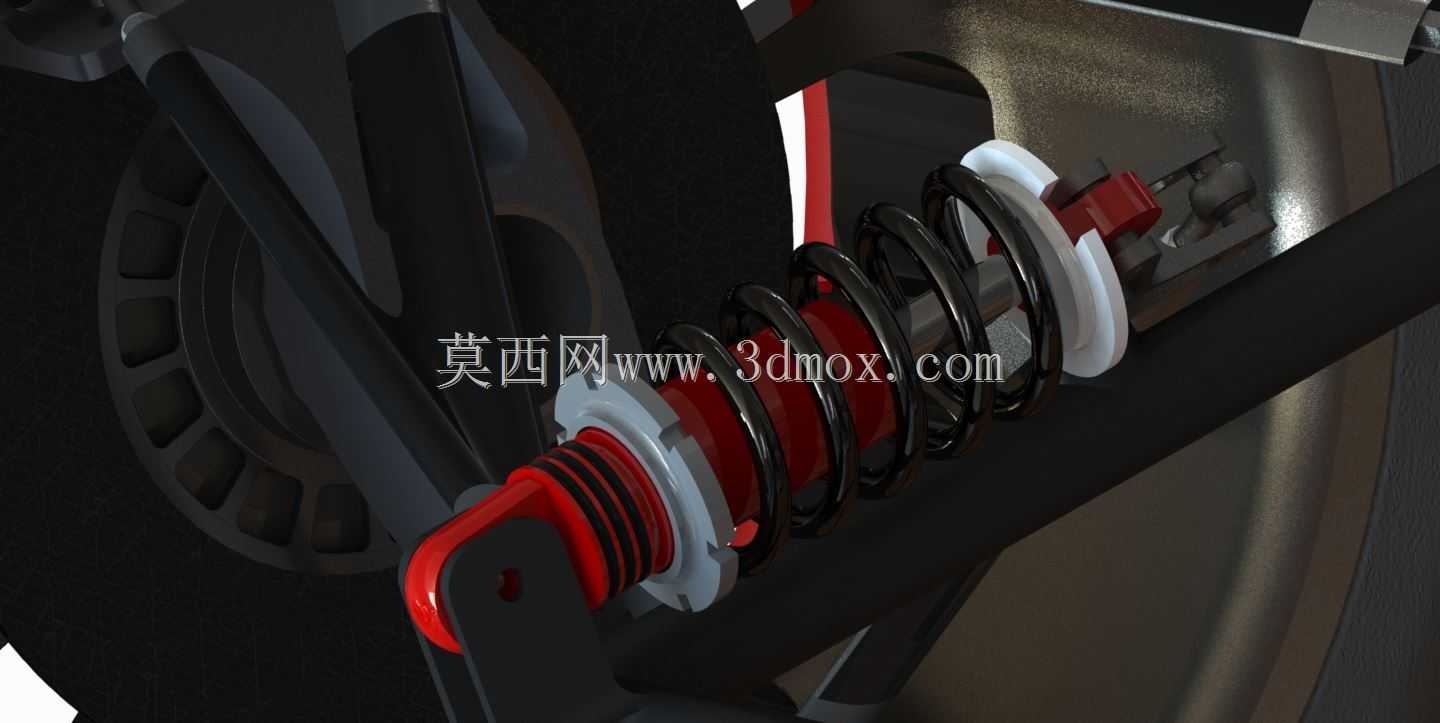

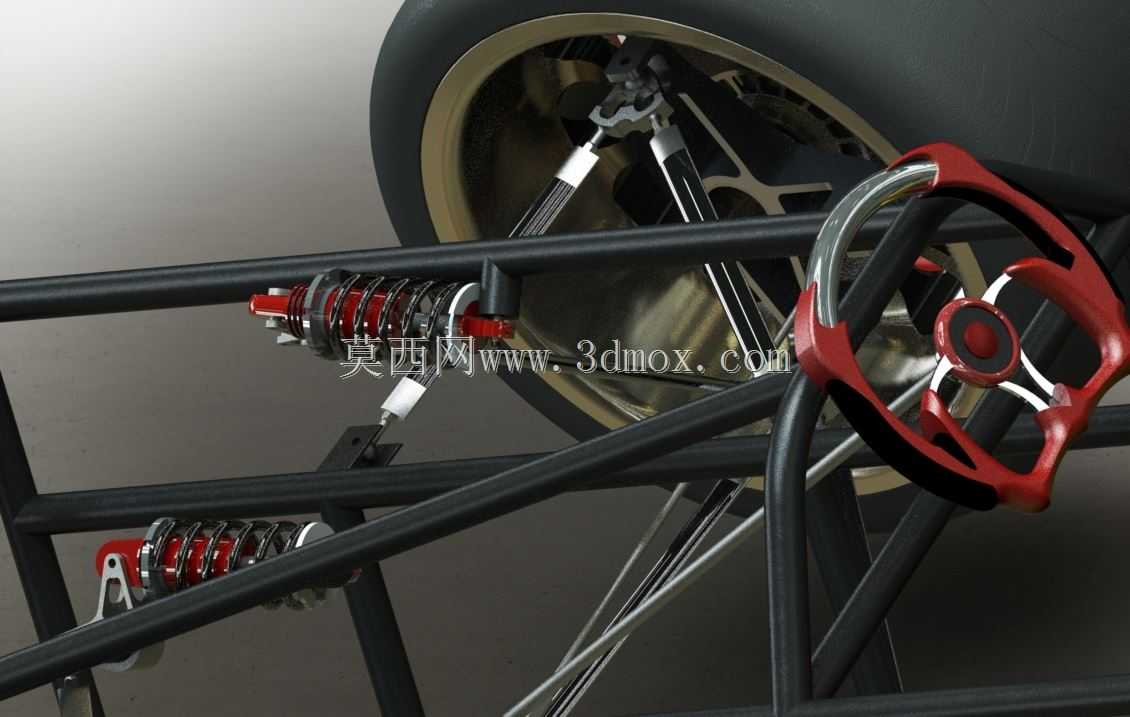

　　这套结构针对单座方程式类竞速车辆的前轮承载需求开发，核心作用是传递车轮与车架之间的所有力与力矩，缓冲路面传递的冲击载荷，同时保证制动效能与转向动作的精准执行。从结构布局来看，采用推杆式双叉臂独立悬架形式，上下控制臂均为空间杆系结构，铰接点位置经过运动学校核，可在车轮上下跳动过程中把前束角、外倾角的变化量控制在竞速场景允许的极小范围内，避免激烈驾驶时轮胎接地面积出现大幅波动，保证抓地力输出的稳定性。减震器与螺旋弹簧采用倾斜布置形式，通过推杆将车轮的跳动位移传递至减震器输入端，这种布局可以把弹性元件与阻尼元件的重量转移到车架靠近质心的位置，有效降低簧下质量，提升车轮的路面跟随性，适配铺装赛道高频颠簸的行驶场景。制动系统采用盘式结构，

　　制动盘直接固定在轮毂轴承的旋转端，制动卡钳通过支架安装在转向节上，卡钳的安装位置做了避让设计，不会与控制臂、转向拉杆在极限跳动、最大转向角度下发生运动干涉。转向节作为核心承载件，集成了控制臂铰接点、卡钳安装位、轮毂轴承安装孔、转向拉杆连接座多个接口，所有安装面的形位公差都经过匹配设计，保证装配后各部件的相对位置精度。车轮部分采用宽幅热熔胎配套轻量化轮辋，轮辋的偏距设计匹配悬架的 scrub radius 参数，减少转向时的回正力矩波动，降低车手的转向操作负荷。结构的安装边界以车架前端的悬架安装塔座为基准，上下控制臂的外端球铰中心距、减震器上下安装点的间距、推杆的长度都做了参数化预留，可根据不同赛道的调校需求调整杆长，

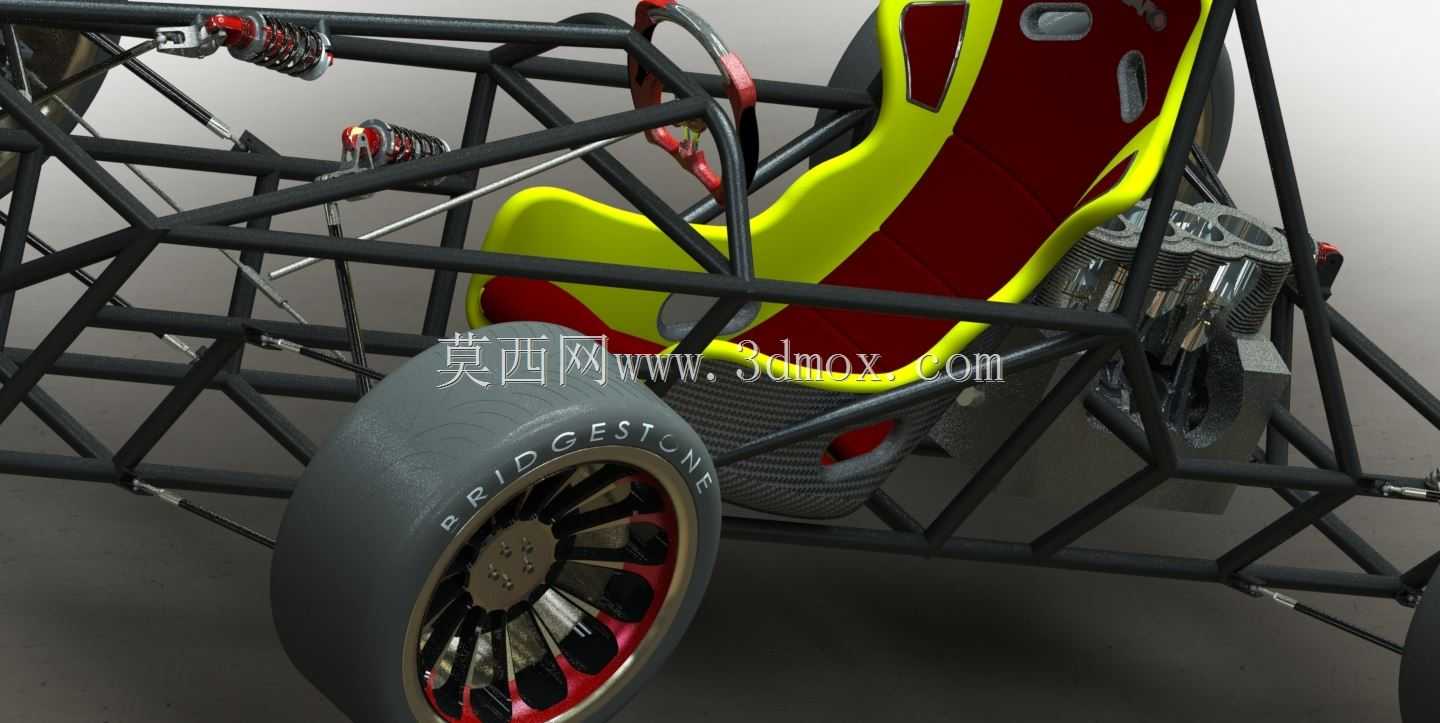

　　改变车轮定位参数与悬架刚度特性。整套结构的受力路径清晰，路面冲击通过轮胎传递至轮辋、轮毂轴承，再经转向节分流至上下控制臂、推杆，最终传递到车架主体，所有铰接点都采用带防尘套的球铰或杆端关节轴承，既保证运动自由度，又能适应赛事场景下的长周期高强度振动工况，避免铰接点出现松旷间隙影响操控精度。在实际装车场景中，这套结构可直接适配钢管桁架式车架的前端安装位，不需要额外做大规模的安装点改制，制动管路、轮速传感器线束的走线路径也在结构设计时做了预留，沿着控制臂内侧布置可避免轮胎跳动过程中出现管线磨损、拉扯的问题。
