汽车油门踏板捕捉结构设计方案

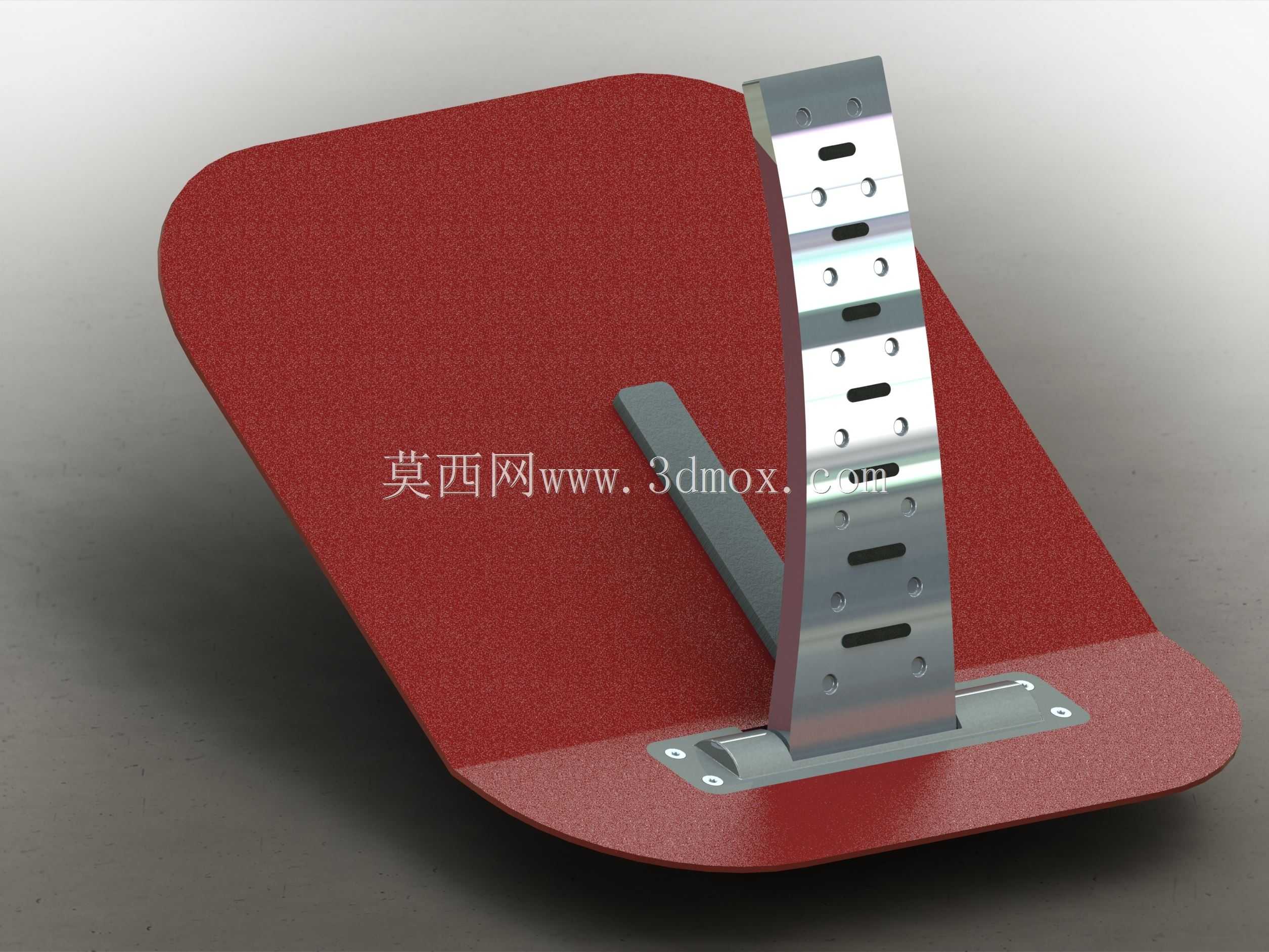

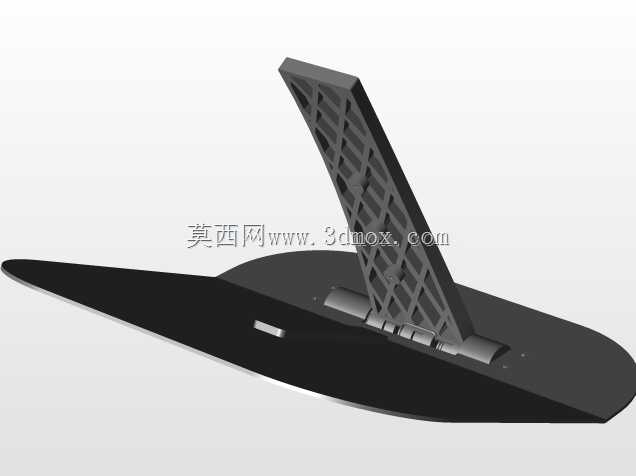

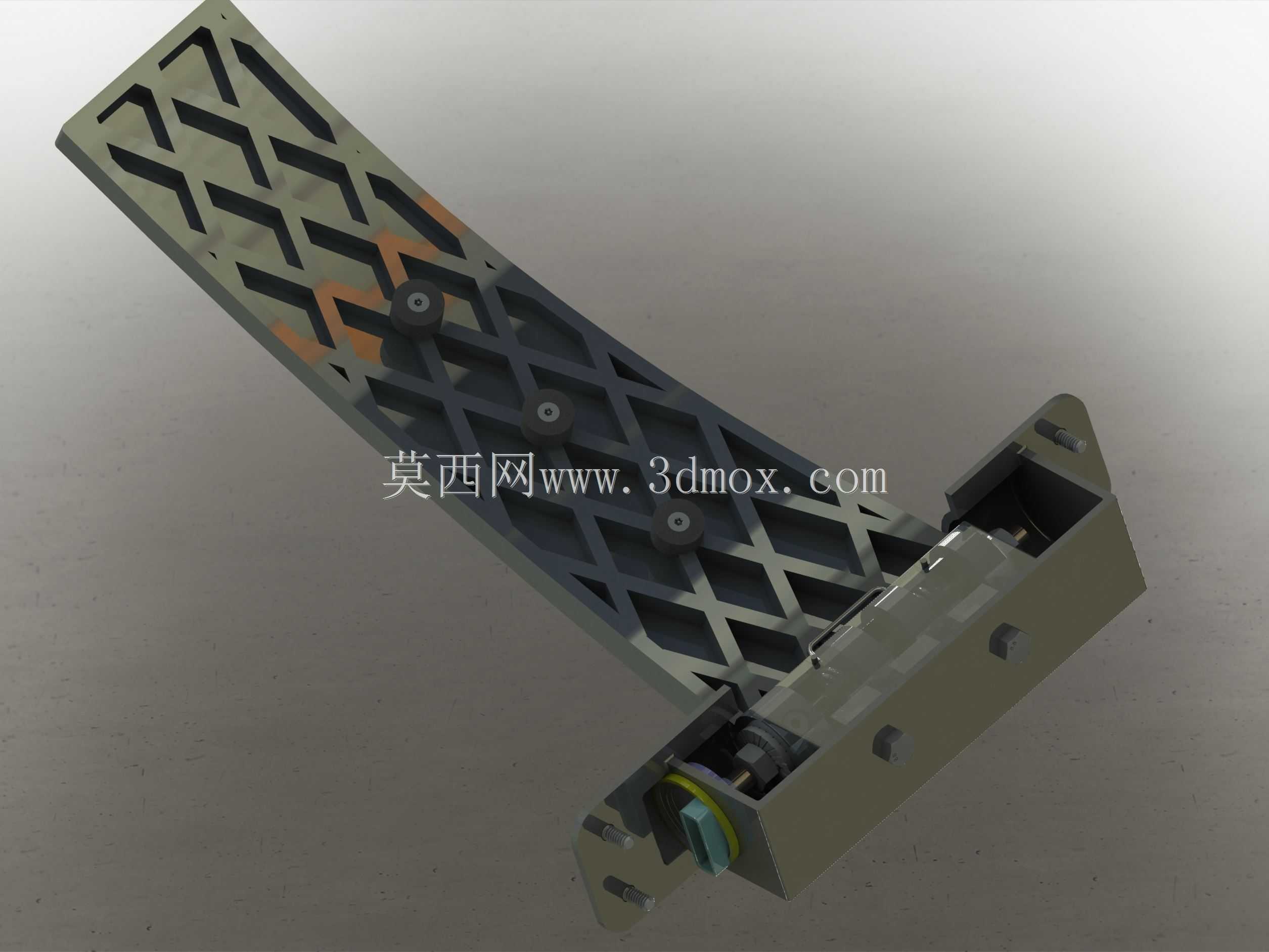

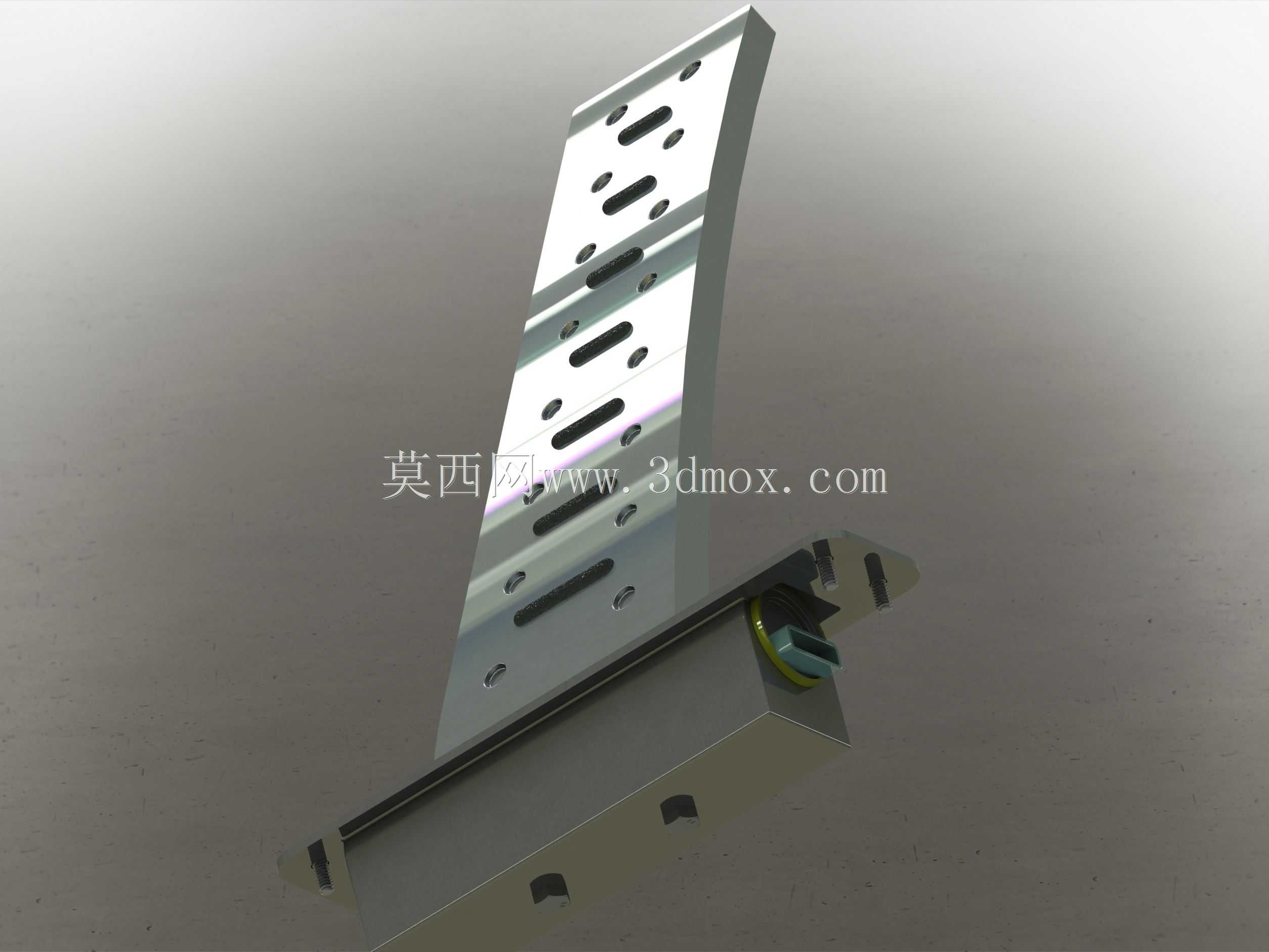

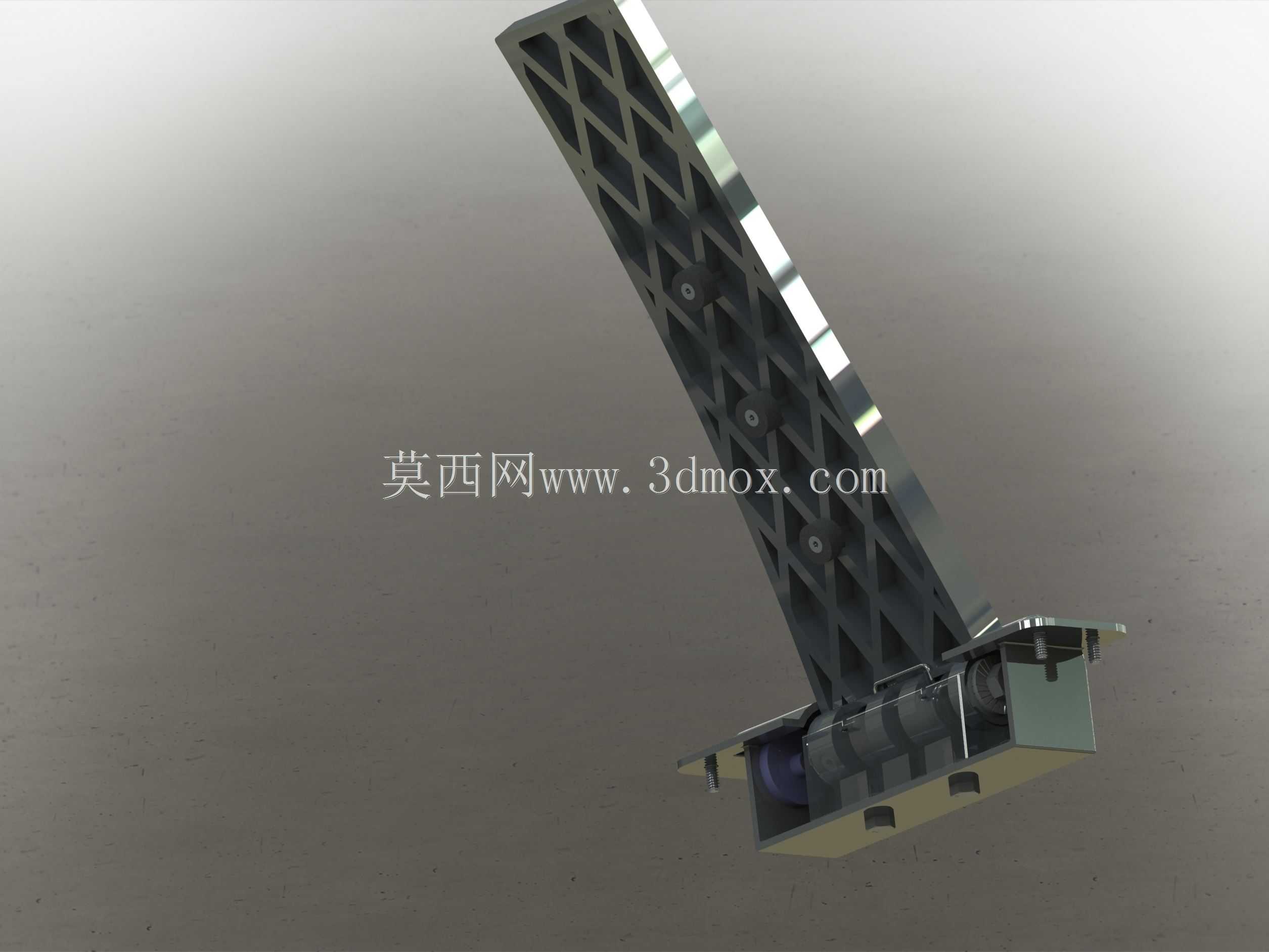

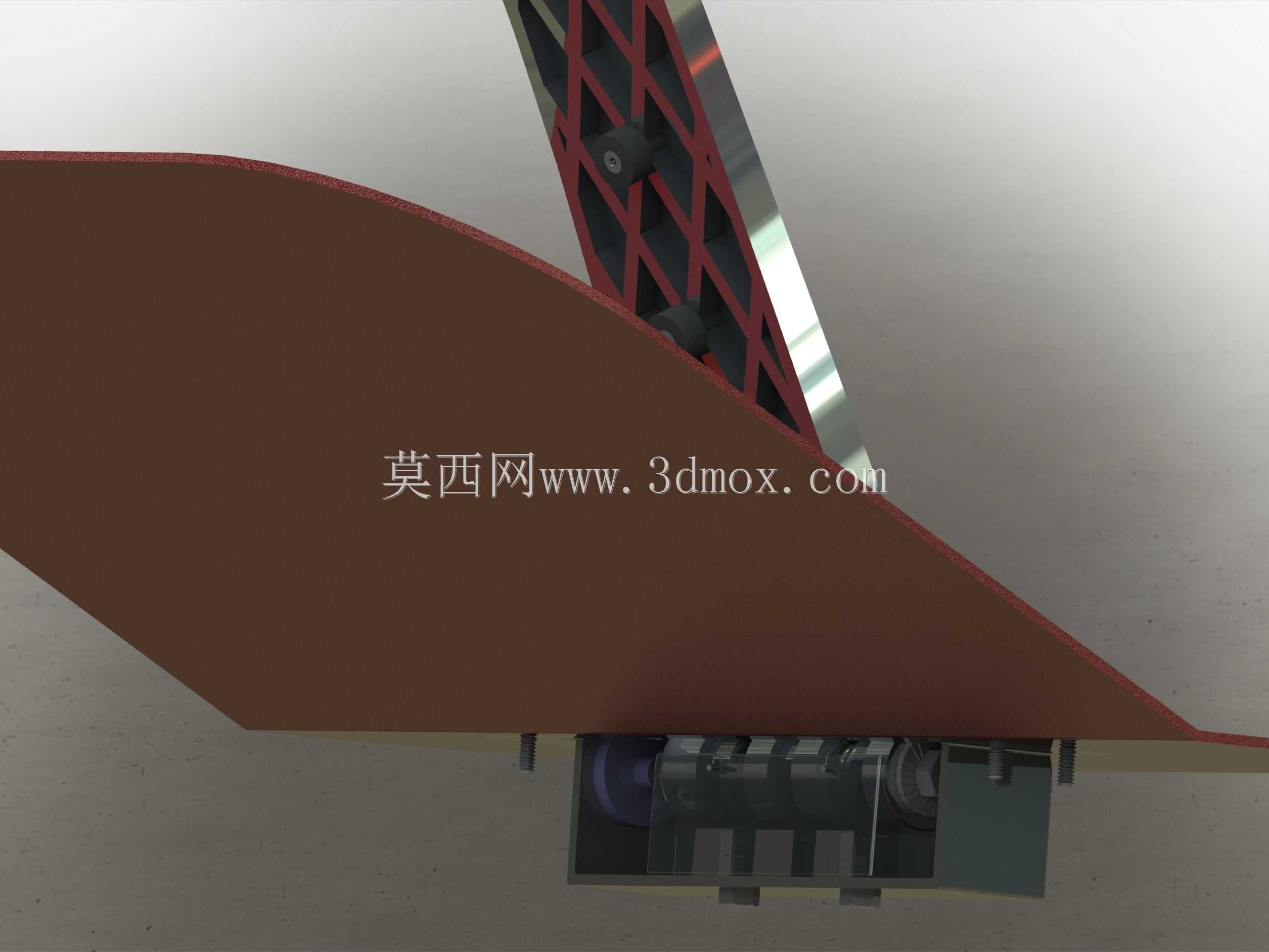

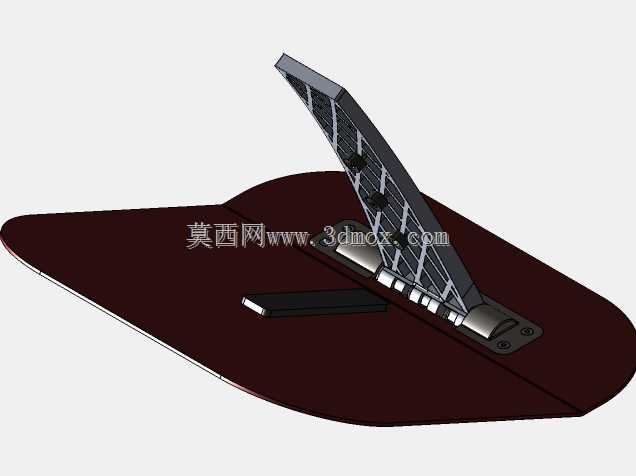

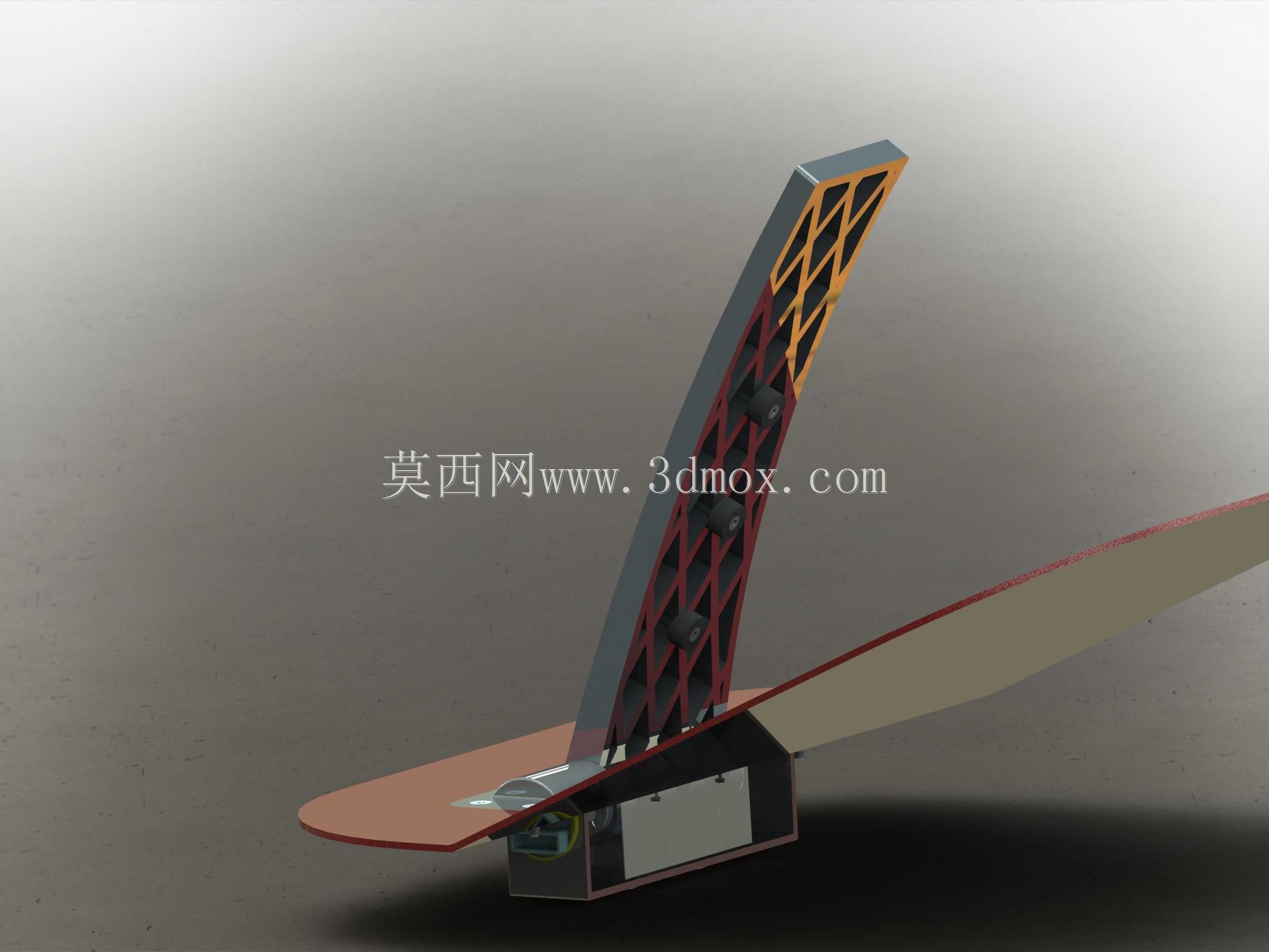

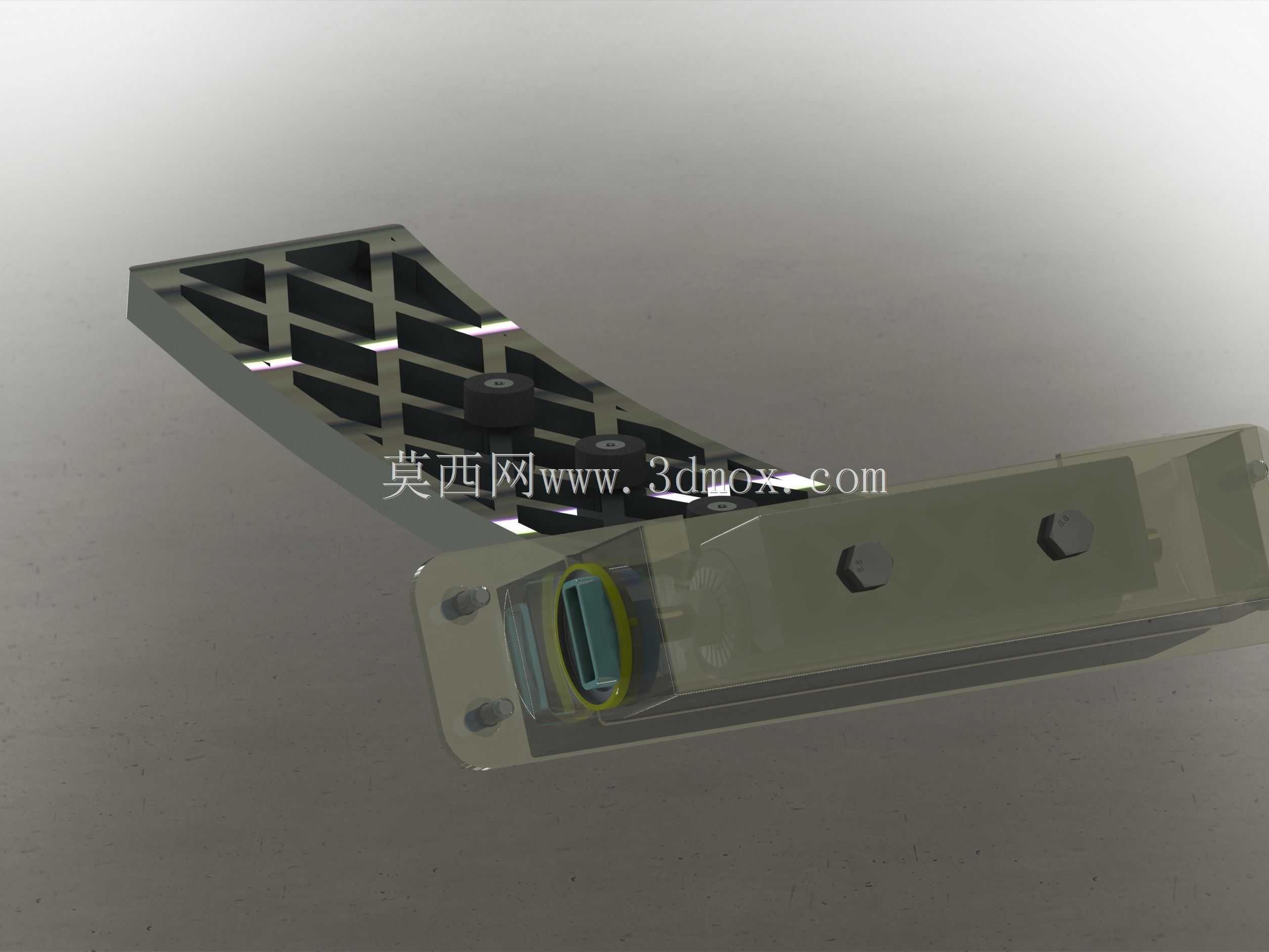

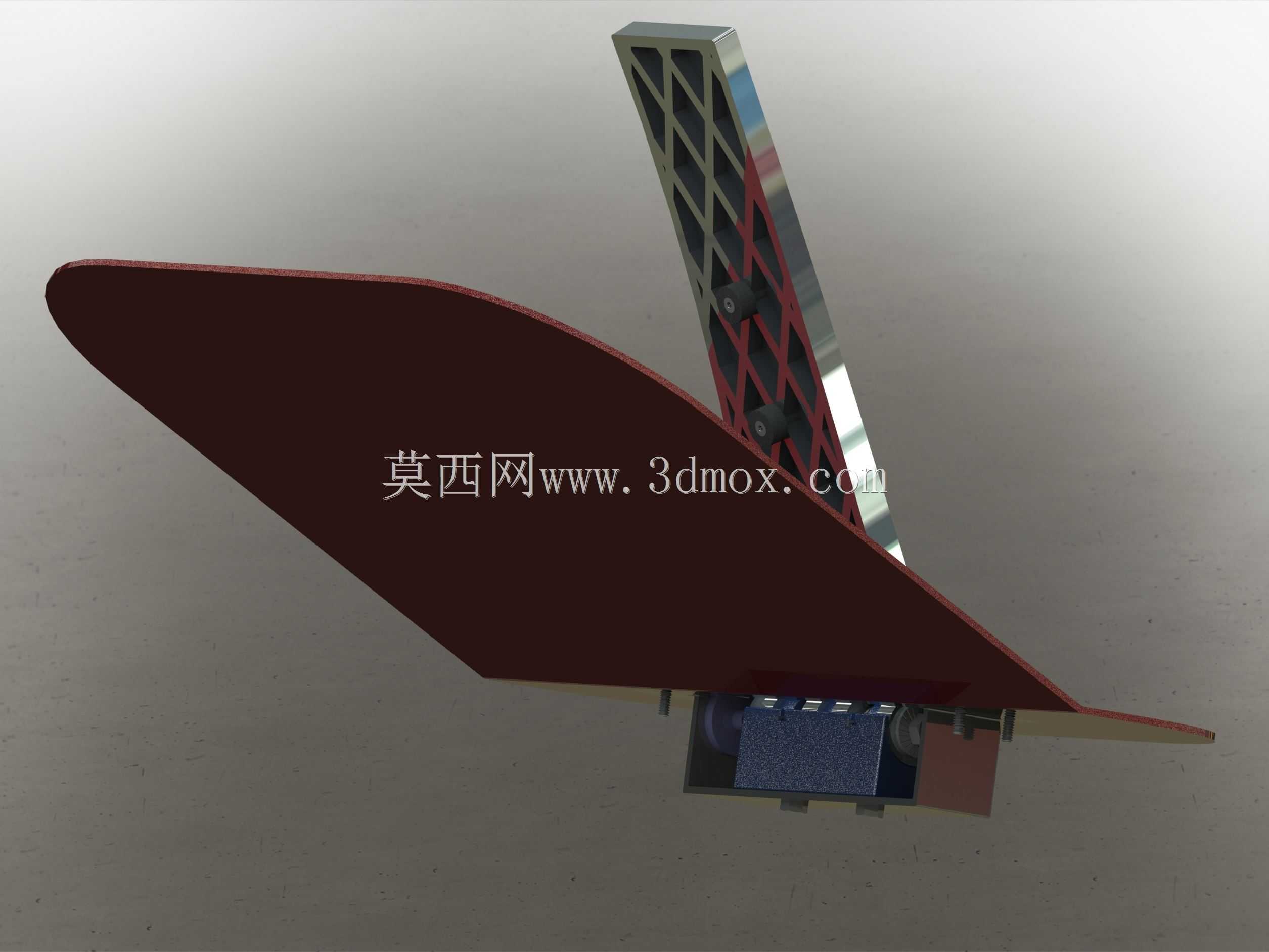

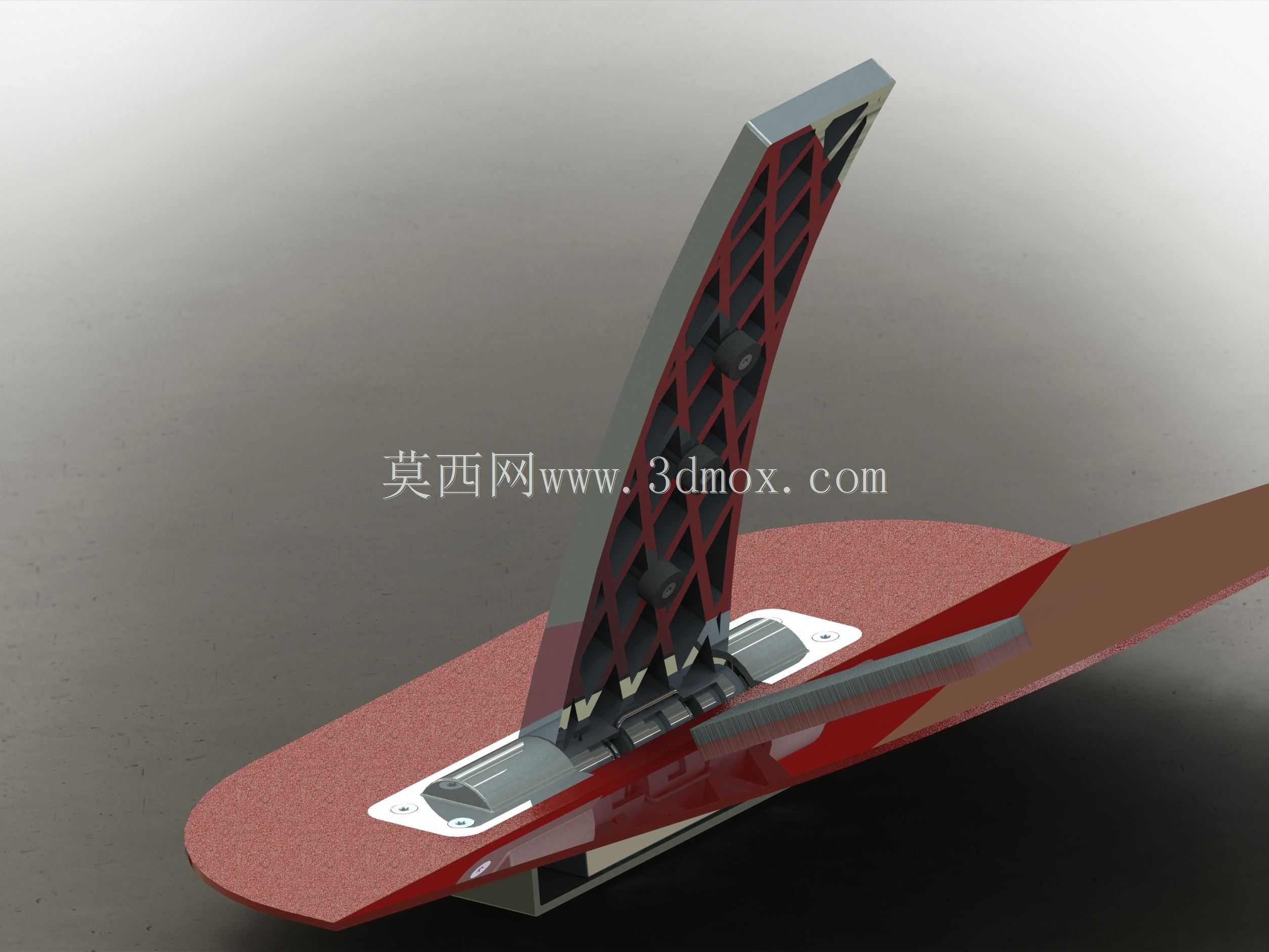

　　日常整车操控系统开发中，油门踏板作为驾驶员直接交互的操控部件，其捕捉结构的设计合理性直接影响驾驶脚感、信号反馈精度与长期使用可靠性，这套踏板结构的建模过程中，首先要兼顾驾驶舱的人机工程边界，踏板的踩踏行程需要匹配多数驾驶员的脚踝活动角度范围，避免踩踏过程中出现脚踝过度弯折或者行程过短导致的操控精度不足问题。从结构本身来看，踏板主体的踩踏面采用贴合脚掌自然弧度的曲面设计，背面设置的网格状加强筋结构，能够在降低整体零件重量的同时，保证踩踏过程中踏板面不会出现局部形变，避免长期踩踏后出现踏板面塌陷、开裂的问题。踏板的转轴安装位需要匹配驾驶舱前围板的安装孔位公差，安装边界需要预留足够的周边间隙，避免踏板全行程摆动过程中与周边的内饰板、线束、

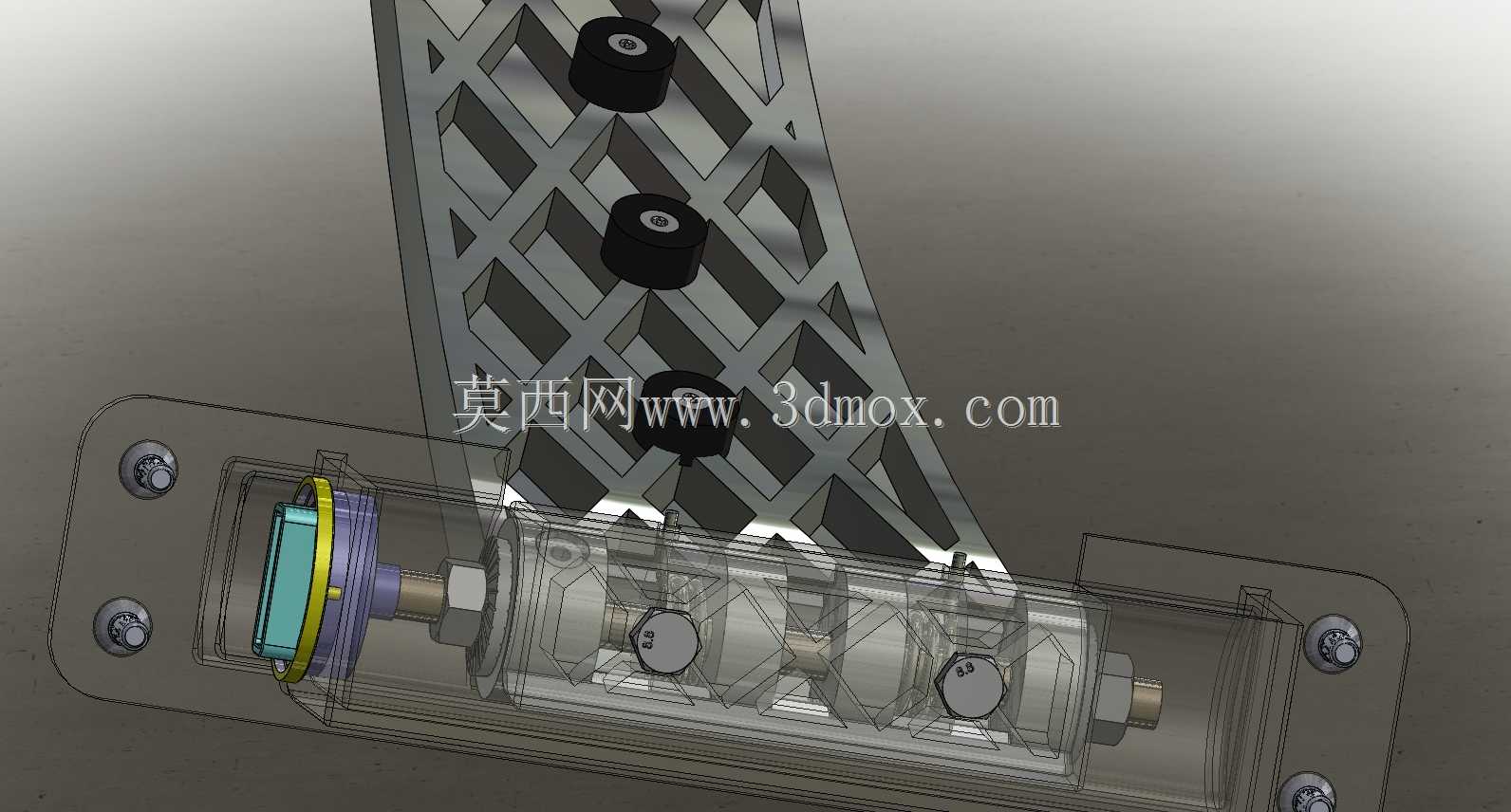

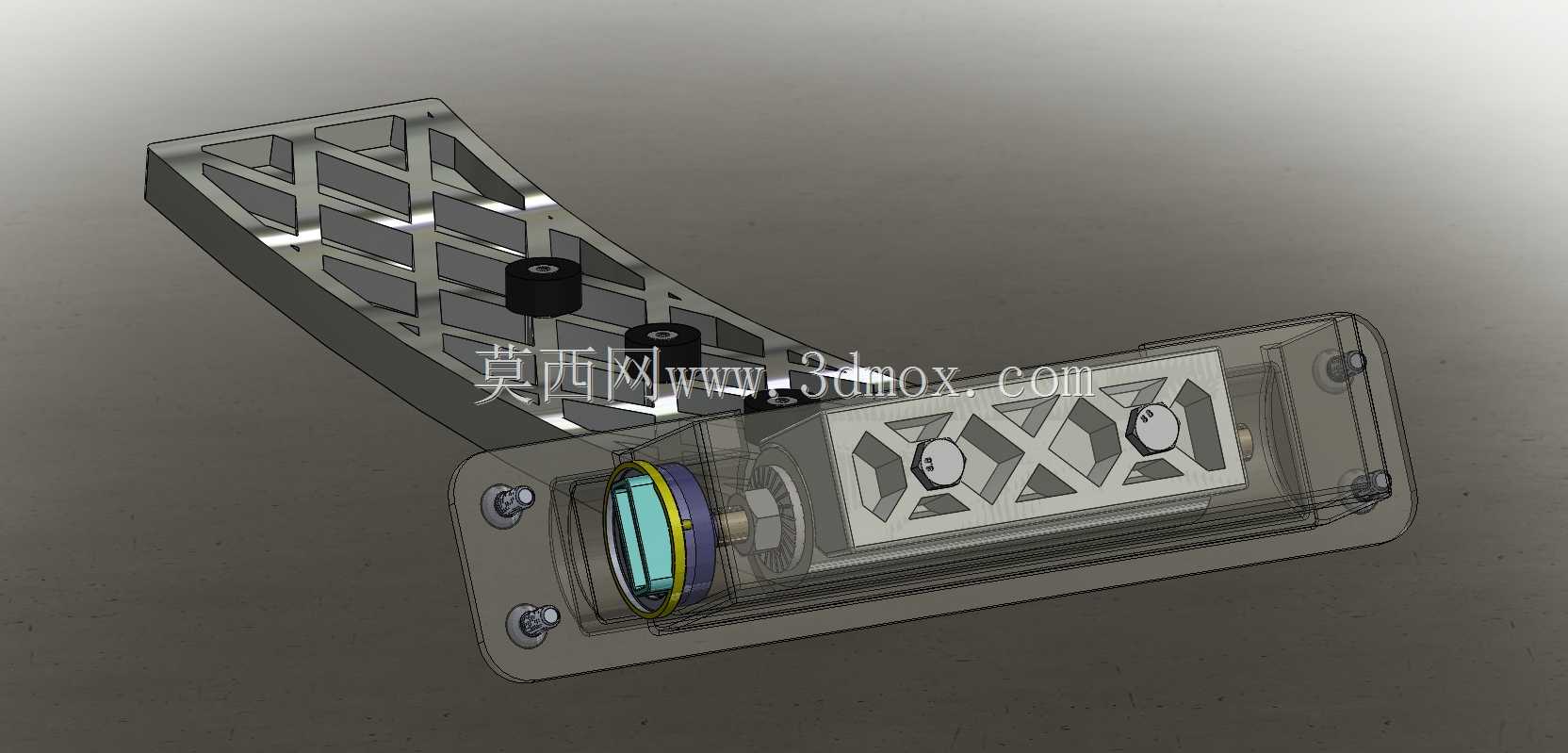

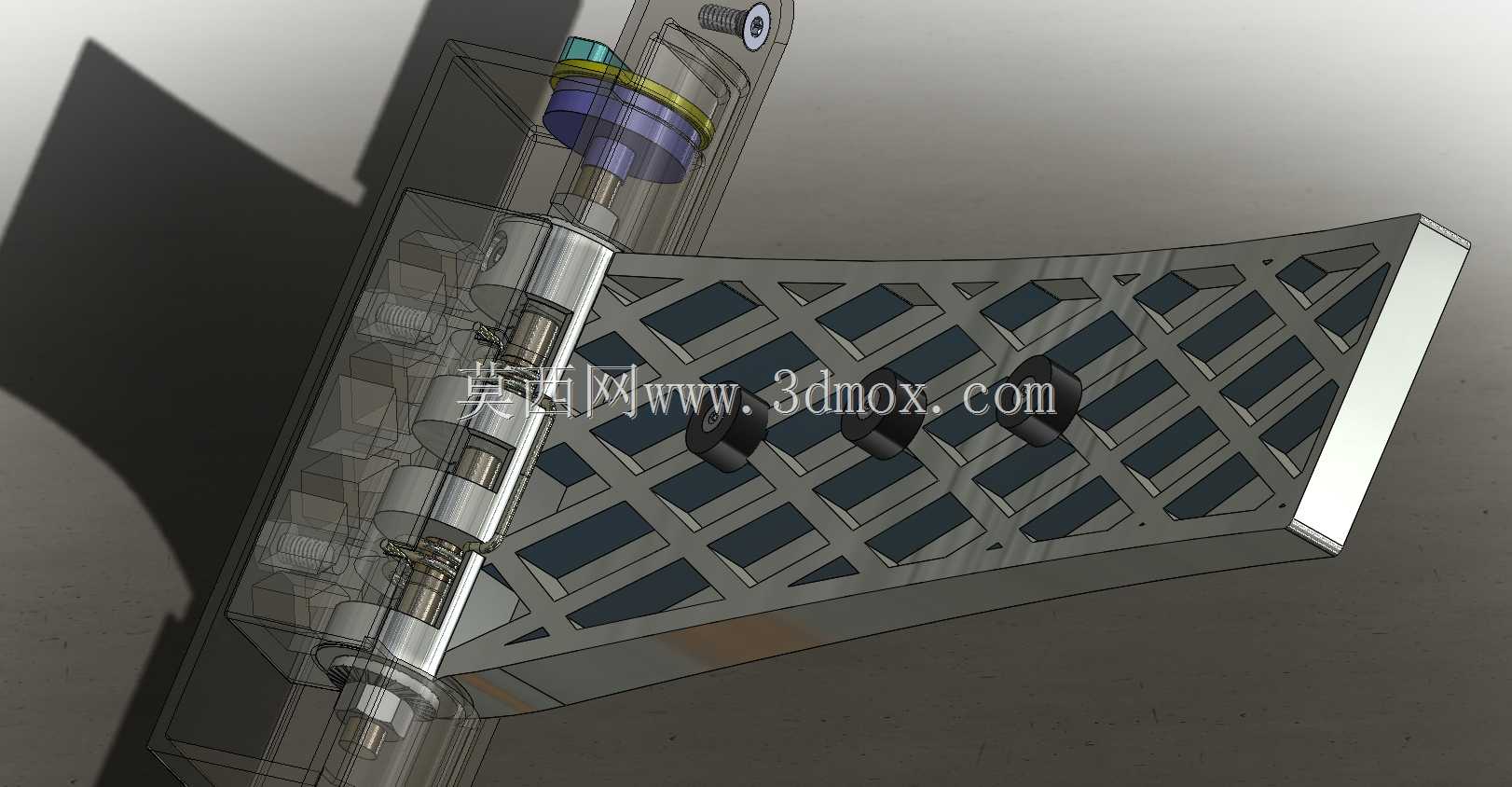

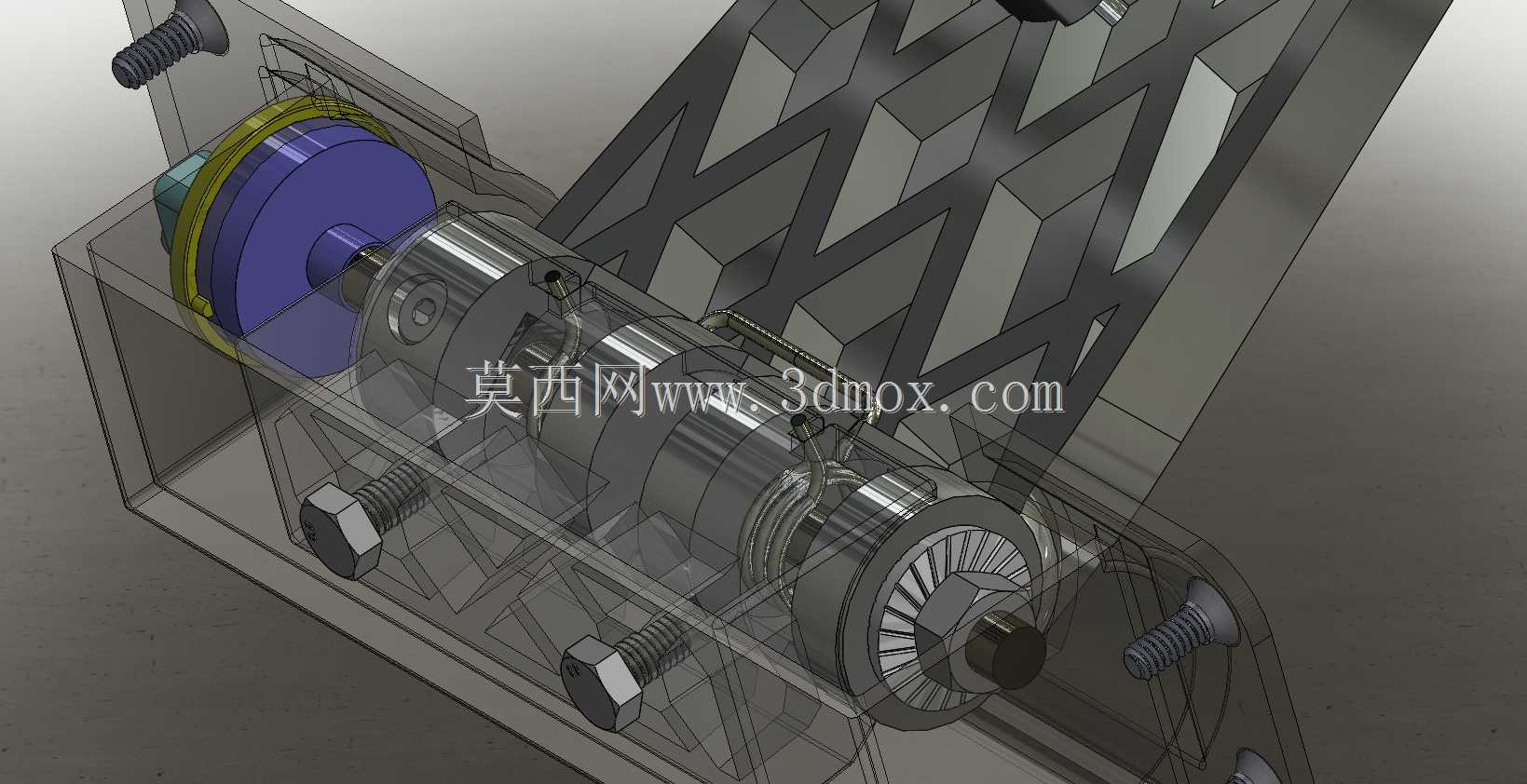

　　制动踏板组件发生运动干涉。这套捕捉结构的核心作用是将驾驶员的踩踏行程、踩踏力度精准转化为可被整车控制系统识别的位移信号，结构内部的复位组件需要保证踩踏力的线性变化，从初始踩踏到全行程位置，力度反馈要符合日常驾驶的操作习惯，既不能过于轻飘导致误触发，也不能过重增加长途驾驶的脚部疲劳。设计过程中需要反复校核踏板的运动轨迹，确保在不同踩踏角度下，踏板的受力点始终处于转轴的合理力矩范围内，避免出现卡滞、异响等影响驾驶体验的问题。踏板主体的材质选型匹配结构强度要求，外露的踩踏面做防滑纹理处理，避免鞋底沾水或者沾尘时出现打滑问题，背面的加强筋排布避开内部传感器的安装空间，同时预留线束的走线路径，避免装配过程中线束被结构件挤压破损。

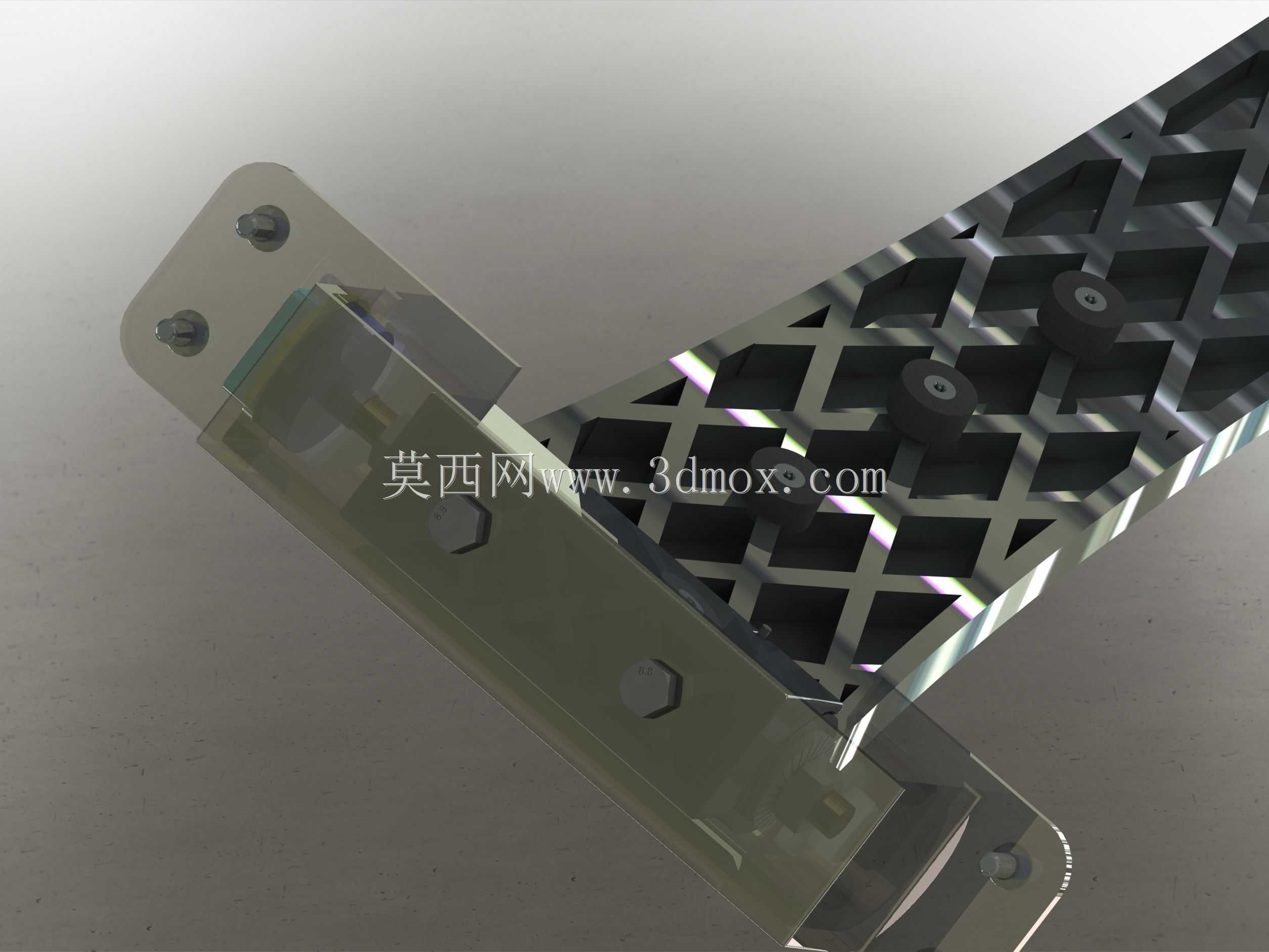

　　安装点位的设计采用三点式固定结构，能够保证踏板总成在长期高频踩踏过程中不会出现安装位松动，固定点的位置分布避开前围板的加强筋凸起位置，降低装配时的对位难度，同时减少车辆行驶过程中前围板振动传递到踏板上的震感，提升踩踏的稳定感。
