汽车油门踏板捕捉机构结构设计

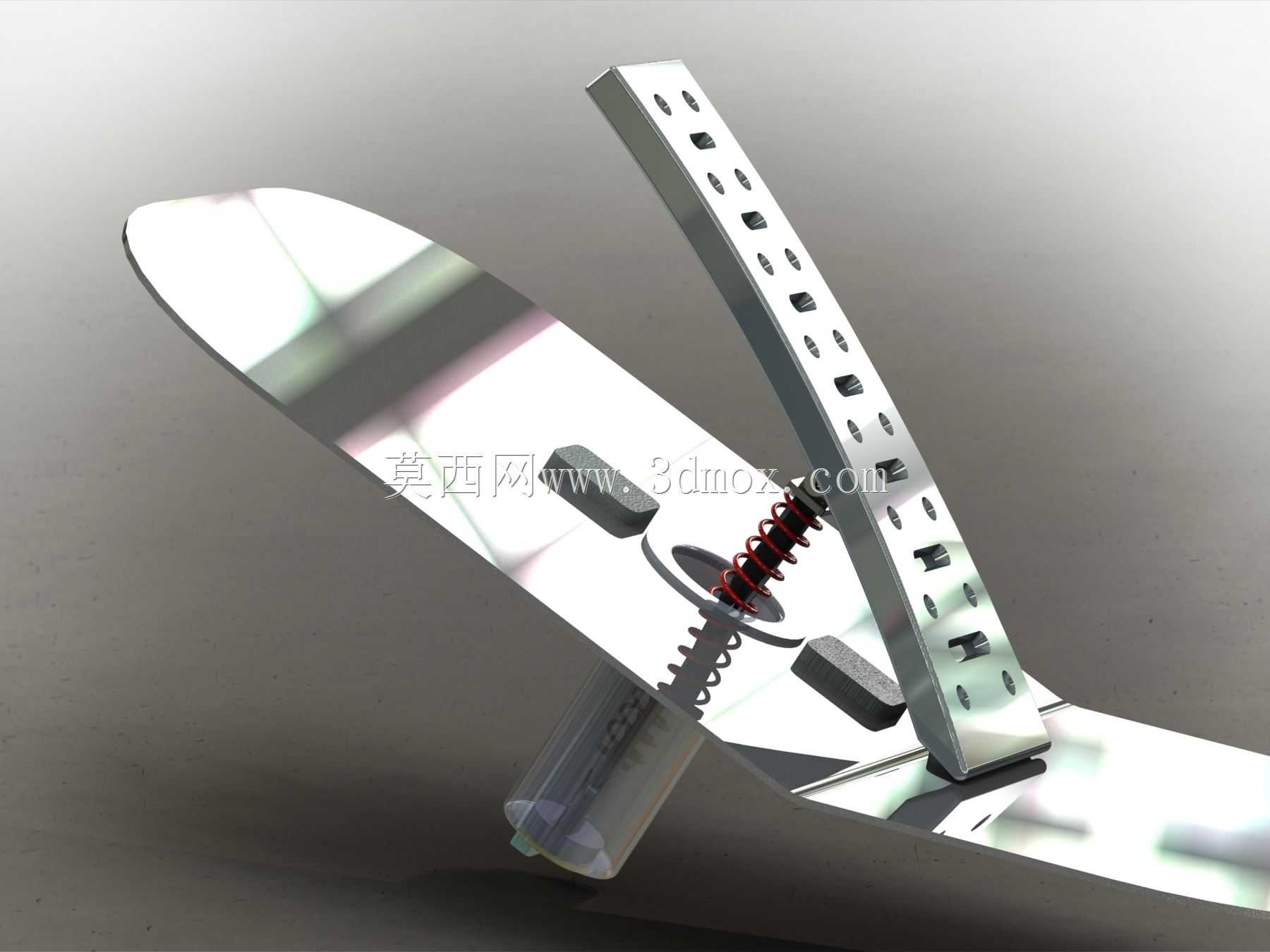

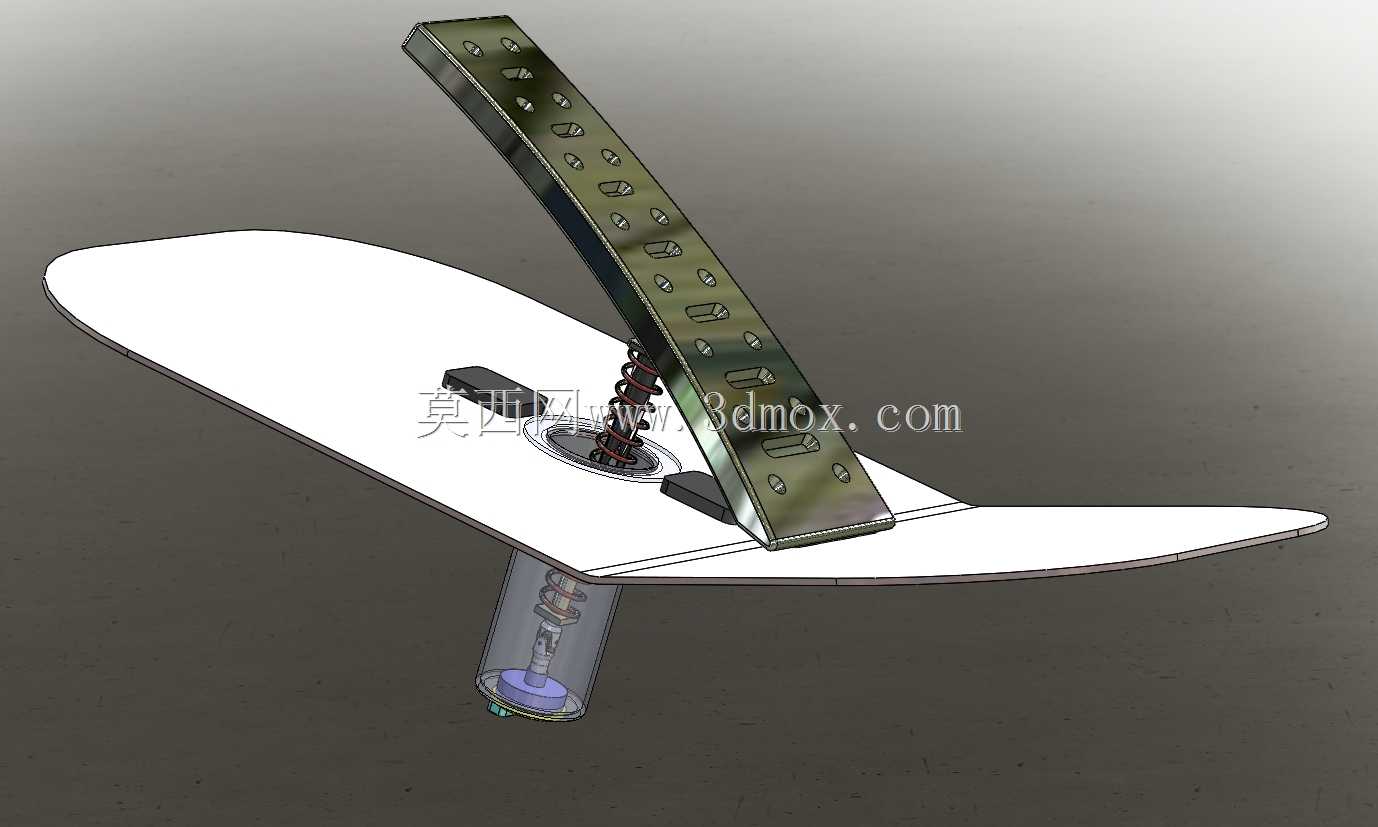

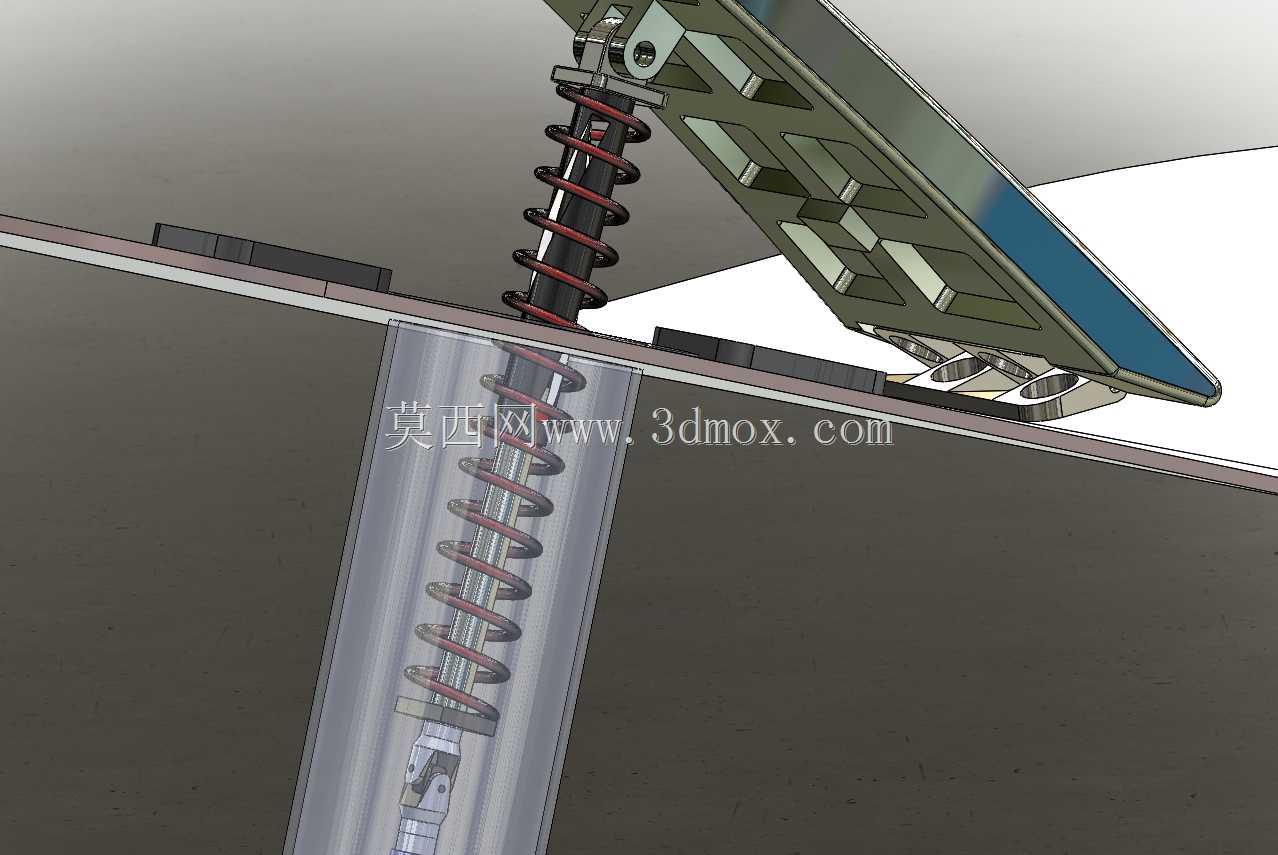

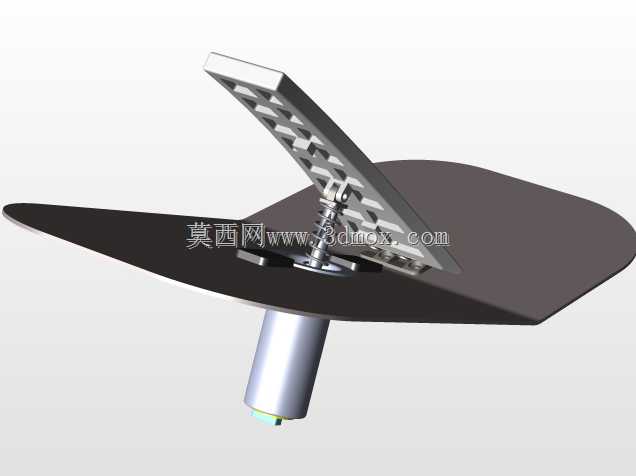

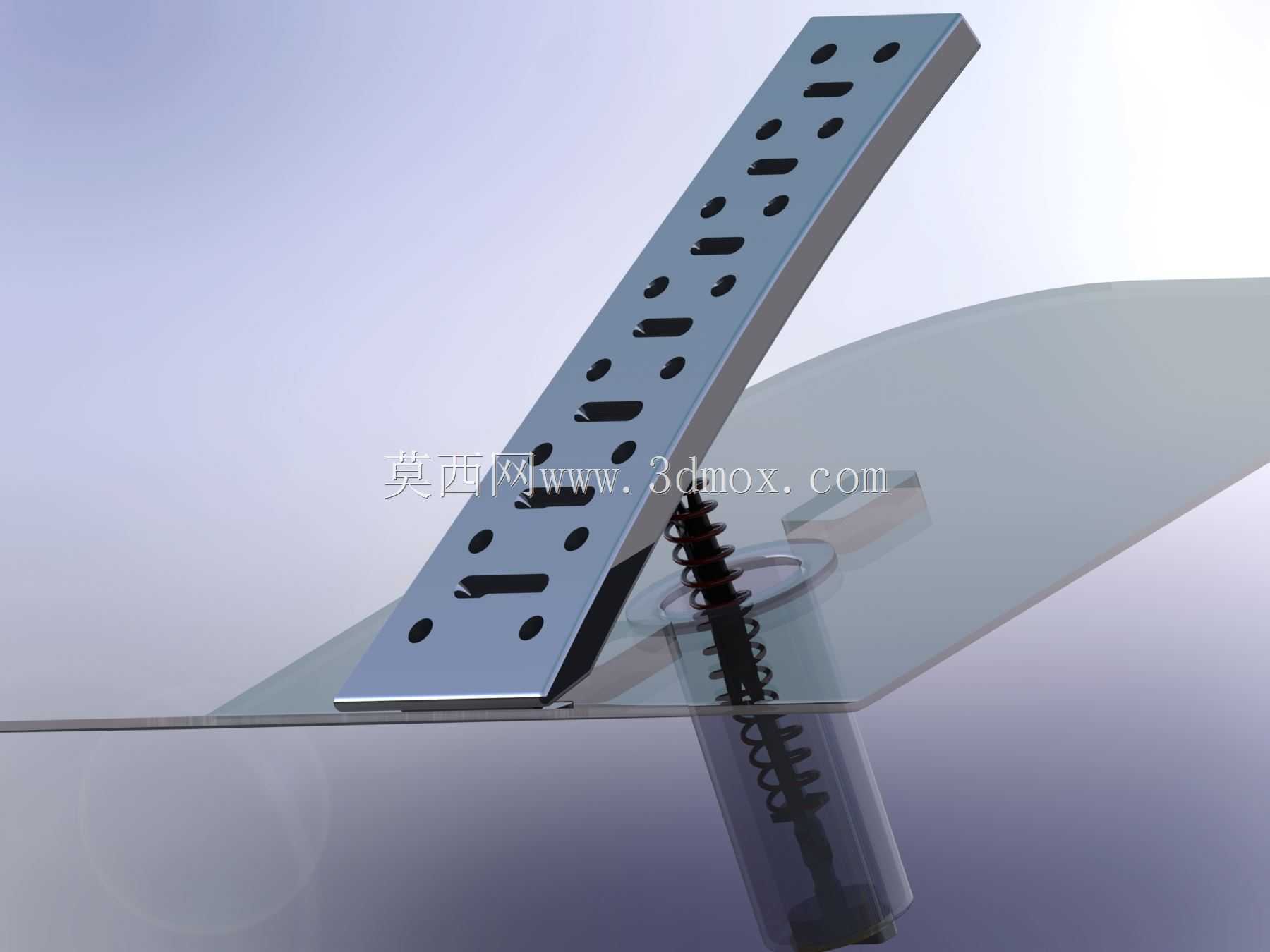

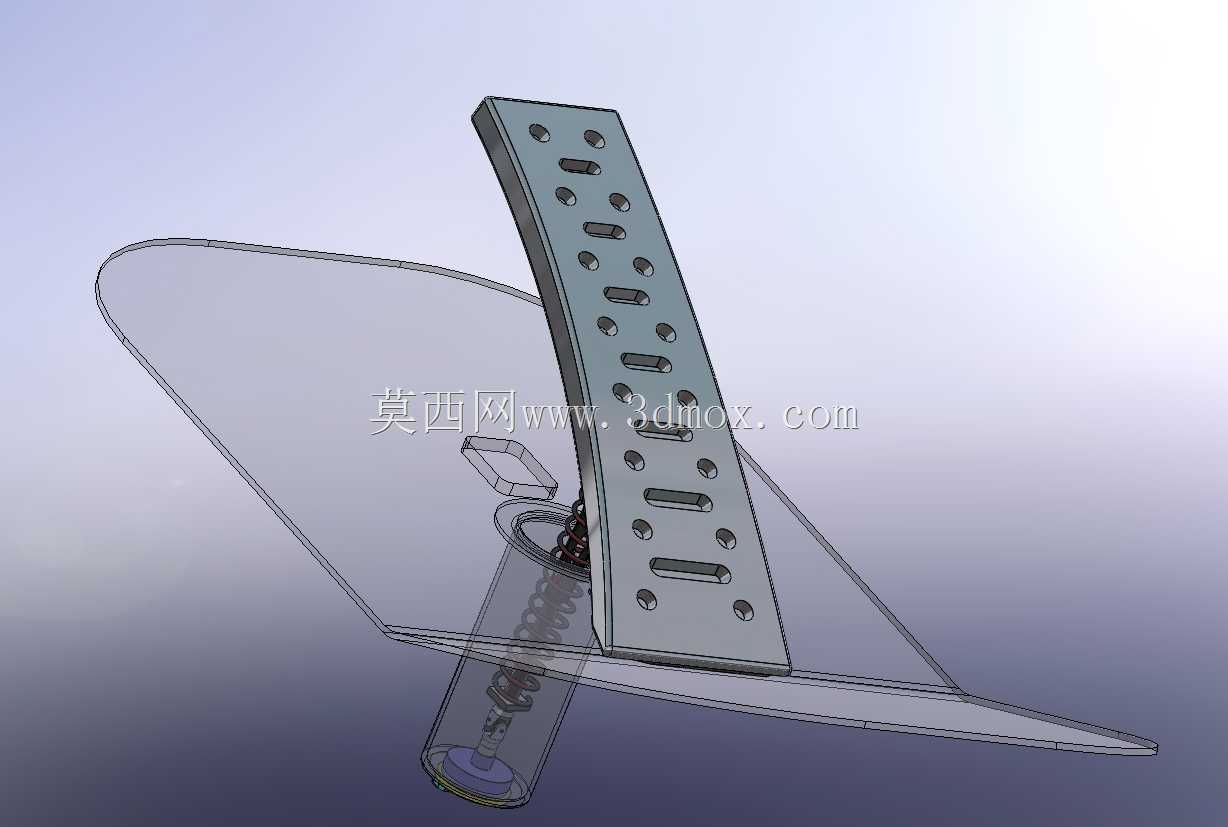

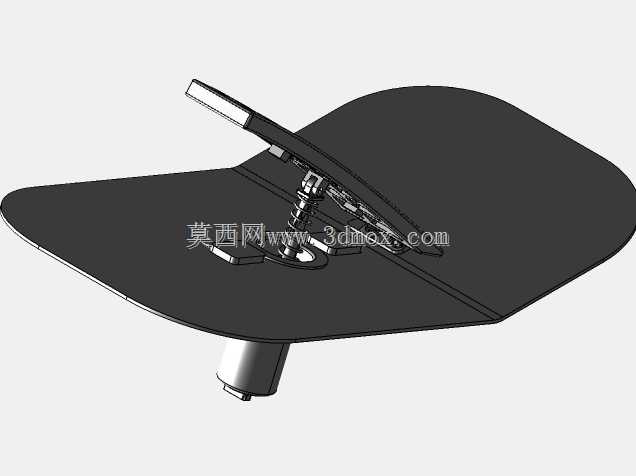

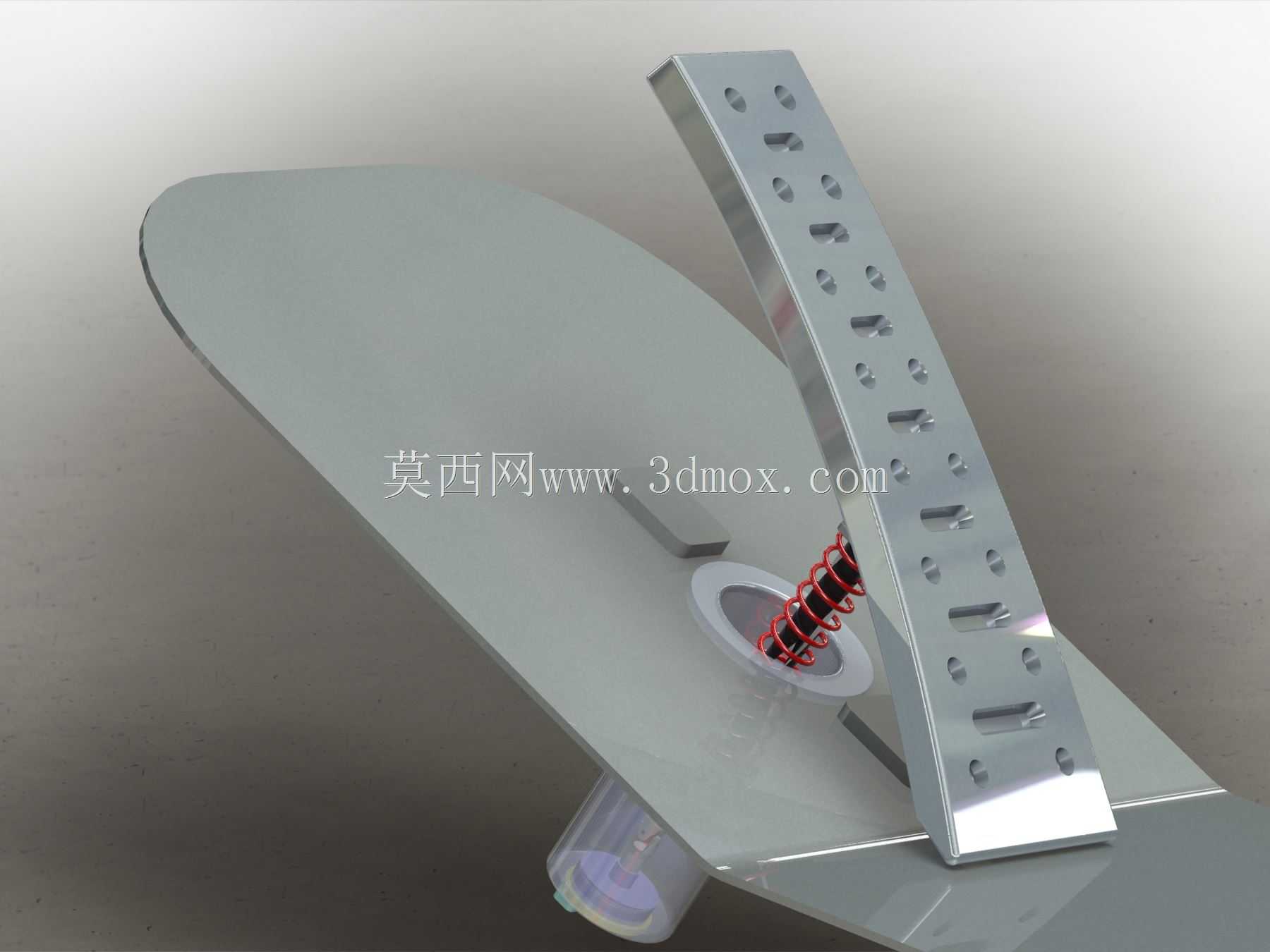

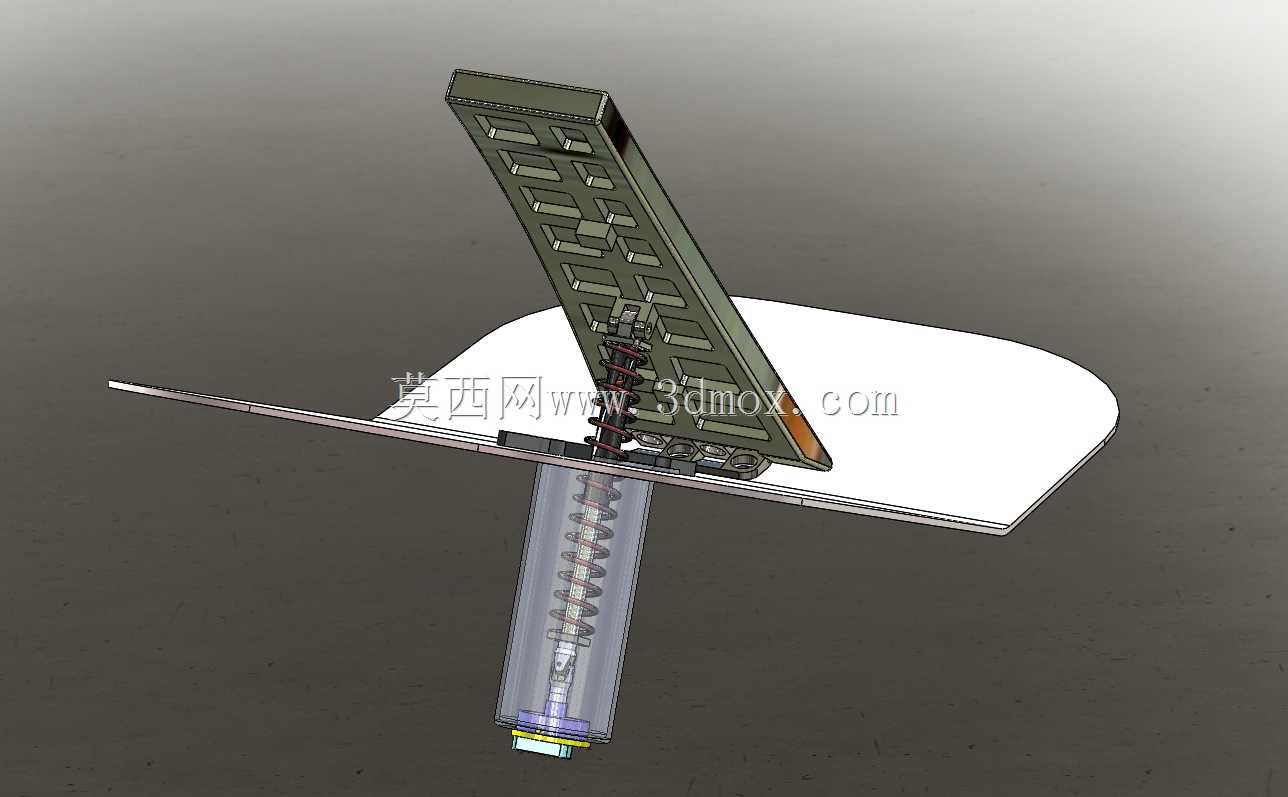

　　这套油门踏板捕捉机构是乘用车油门操控系统的核心执行部件，主要适配乘用车辆驾驶舱内的油门操控场景，安装在驾驶舱地板靠近驾驶员右脚的区域，直接关联驾驶员的油门操控输入与发动机节气门开度的信号传递，承担着捕捉踏板行程、反馈踩踏阻尼、限定极限位置的核心作用。从实际装车的工况来看，该机构需要覆盖驾驶员从怠速到全油门的全行程踩踏需求，日常使用中要承受数万次的反复踩踏循环，同时要保证踩踏力度的线性反馈，避免出现行程虚位、阻尼突变的问题，给驾驶员提供清晰的脚感反馈，降低长途驾驶的脚部疲劳。设计过程中优先考虑了踩踏行程的线性映射关系，内部采用圆柱螺旋压缩弹簧作为阻尼复位核心，弹簧的刚度经过多轮调校，匹配不同车型的踏板力需求，

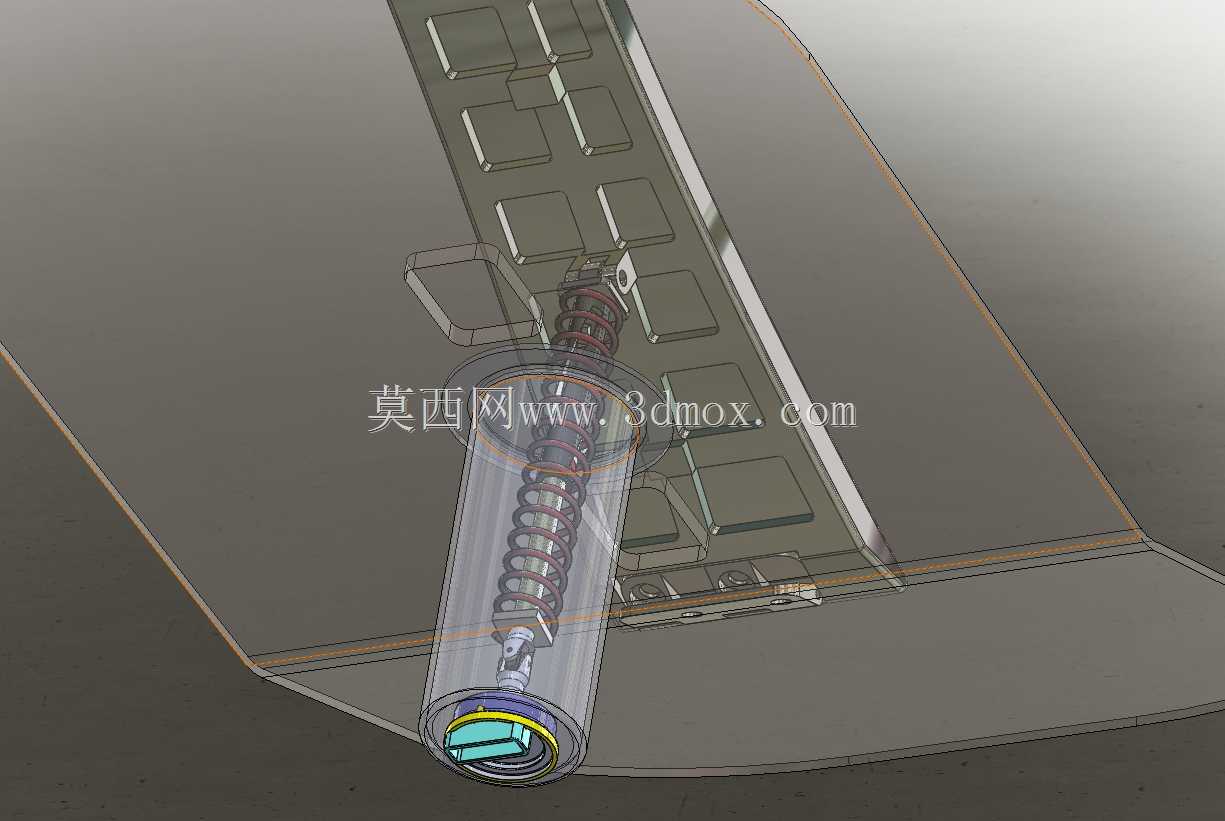

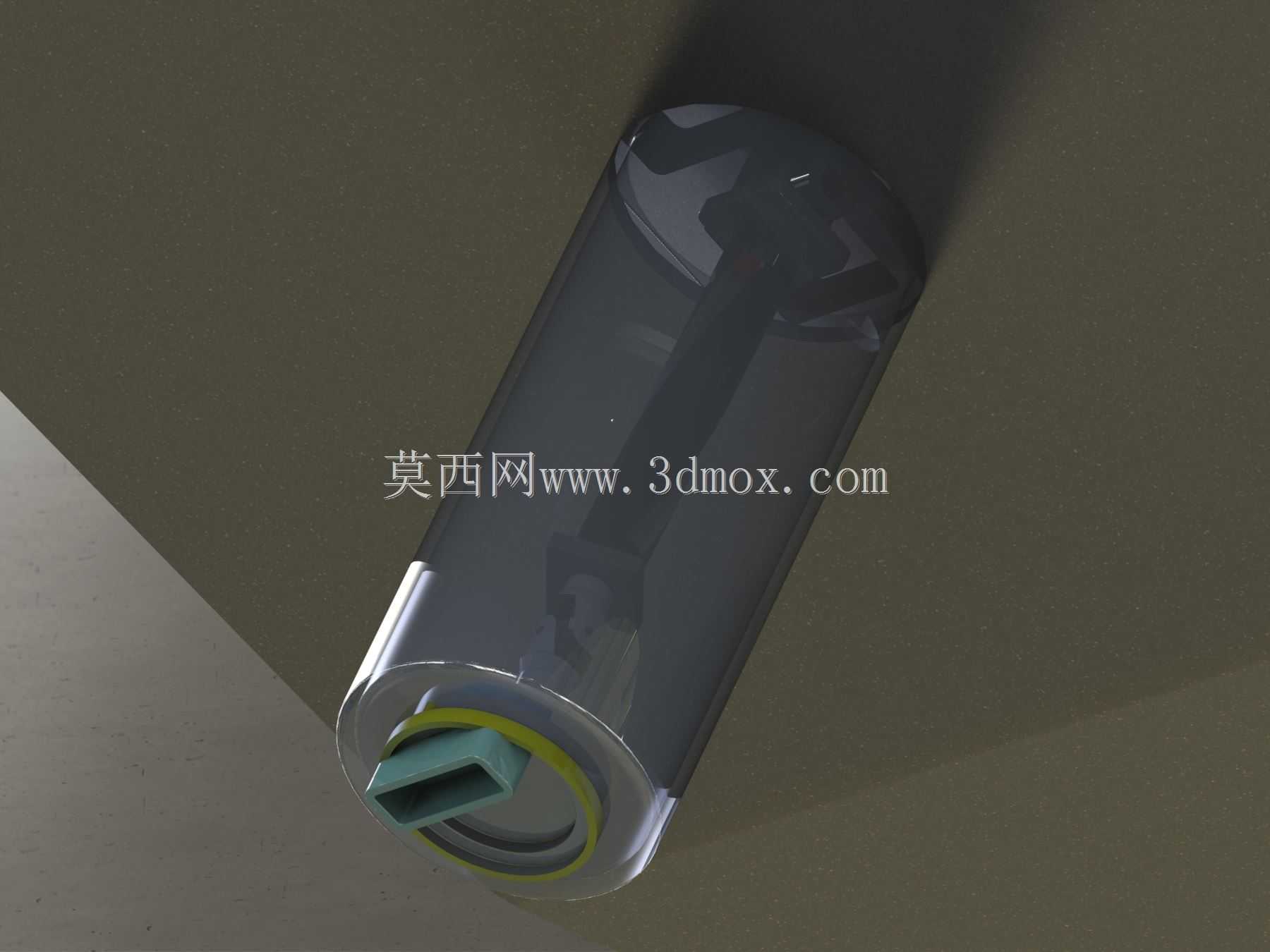

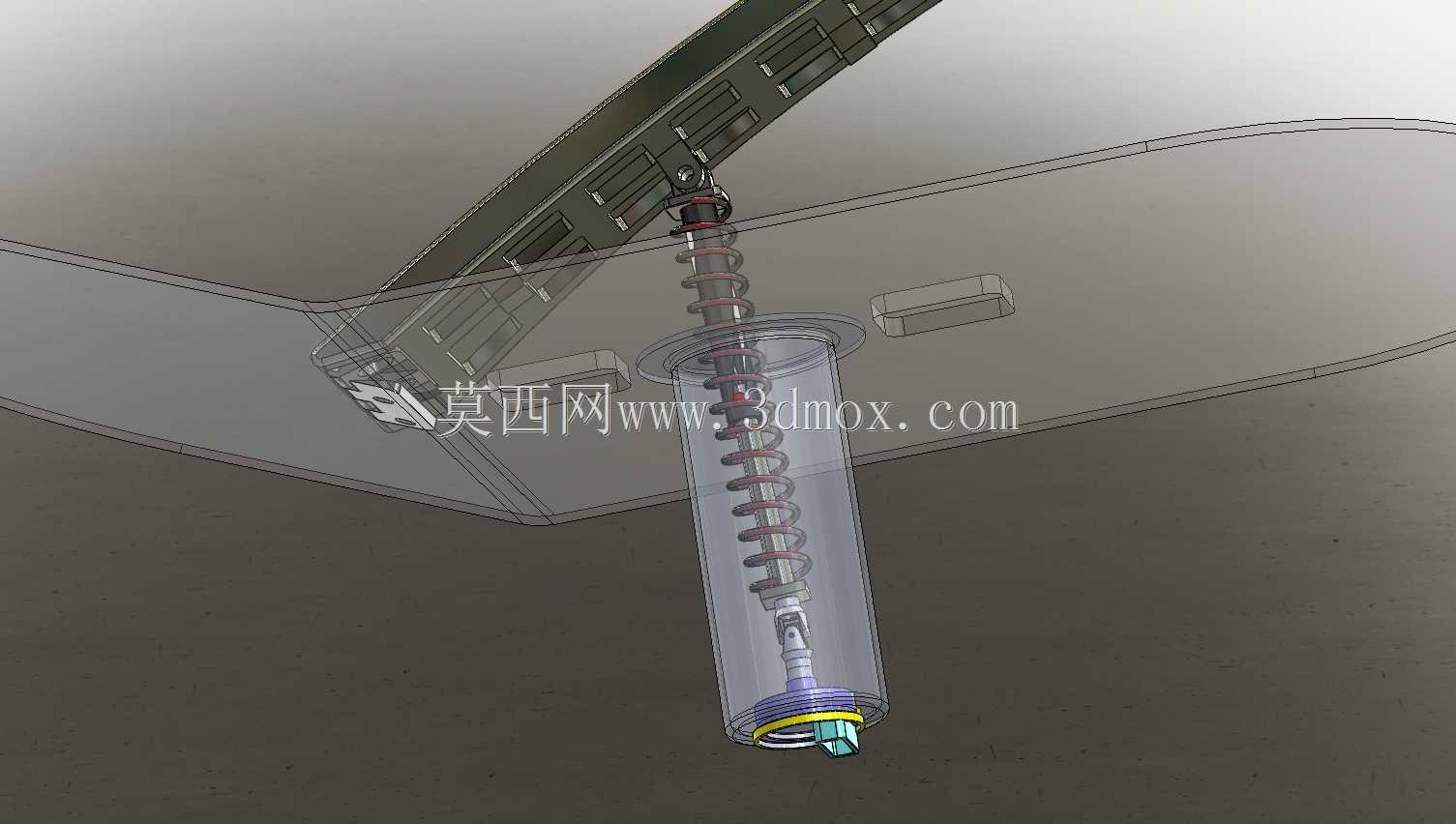

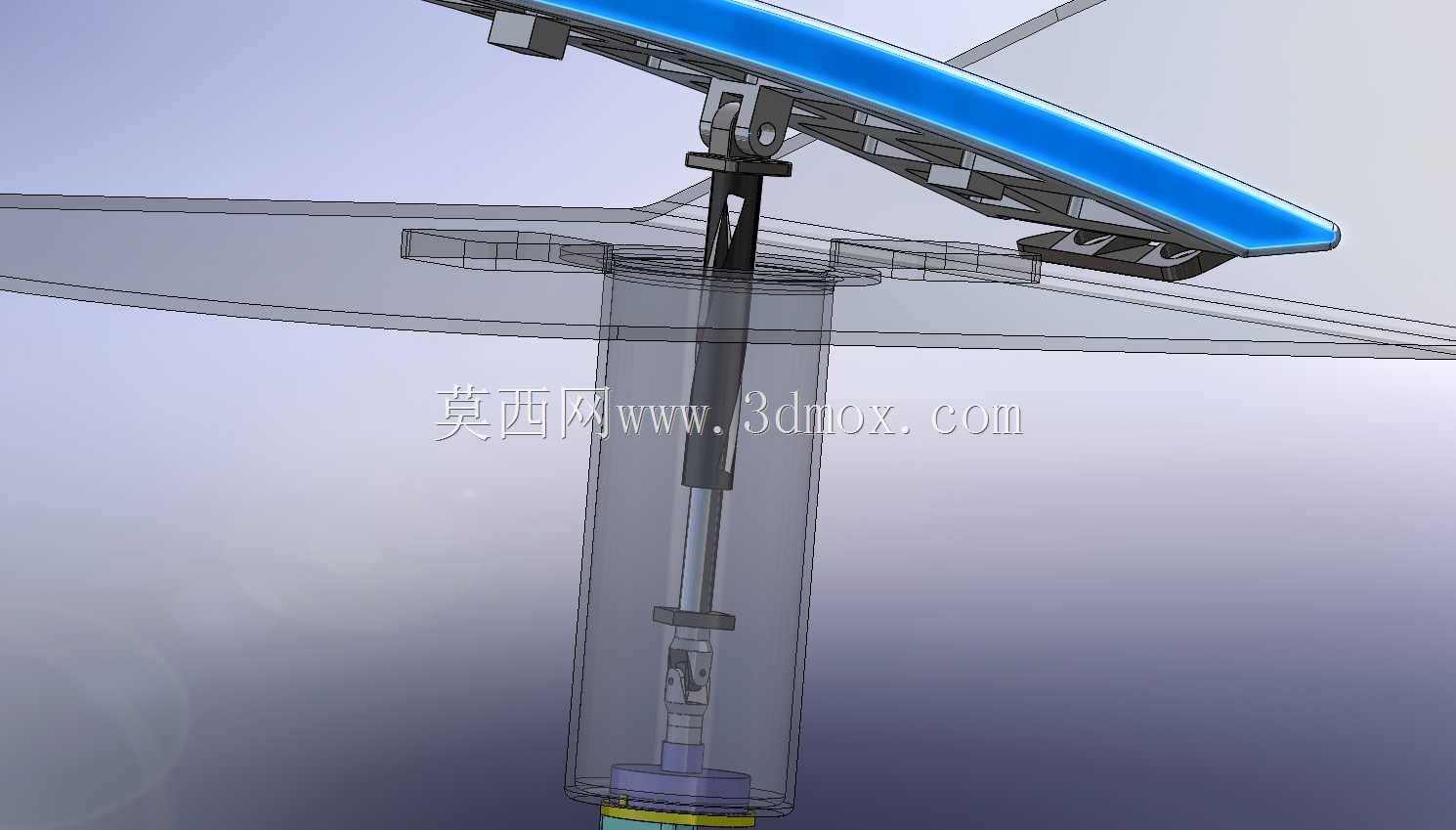

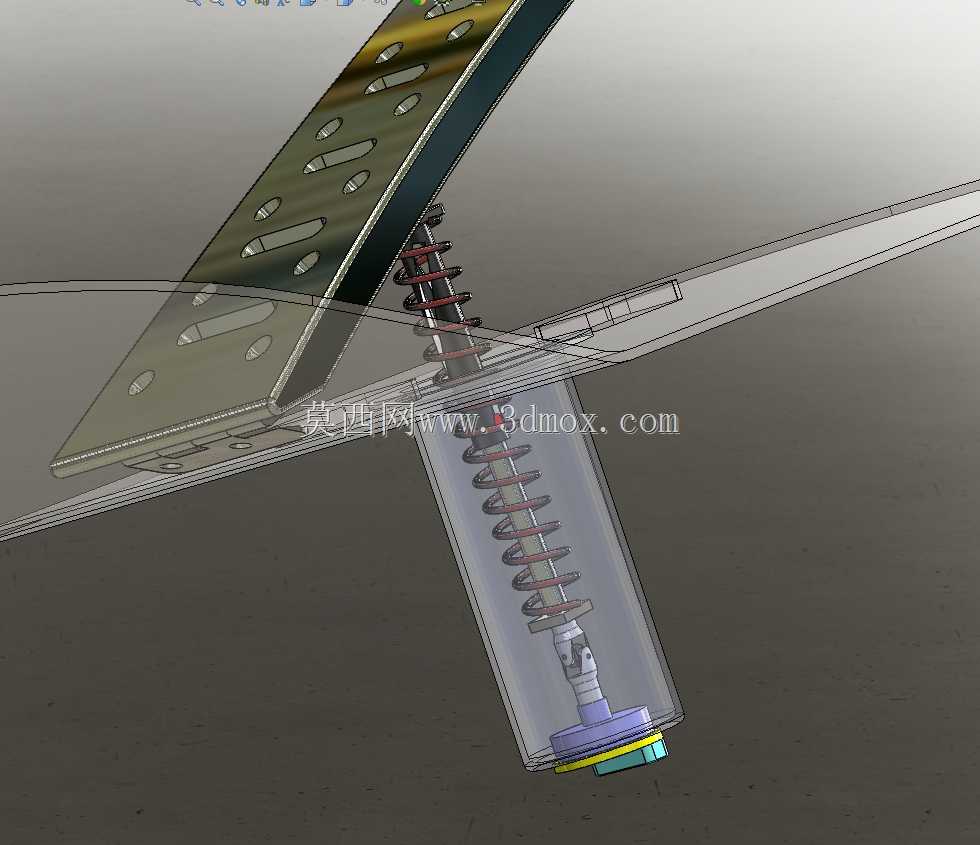

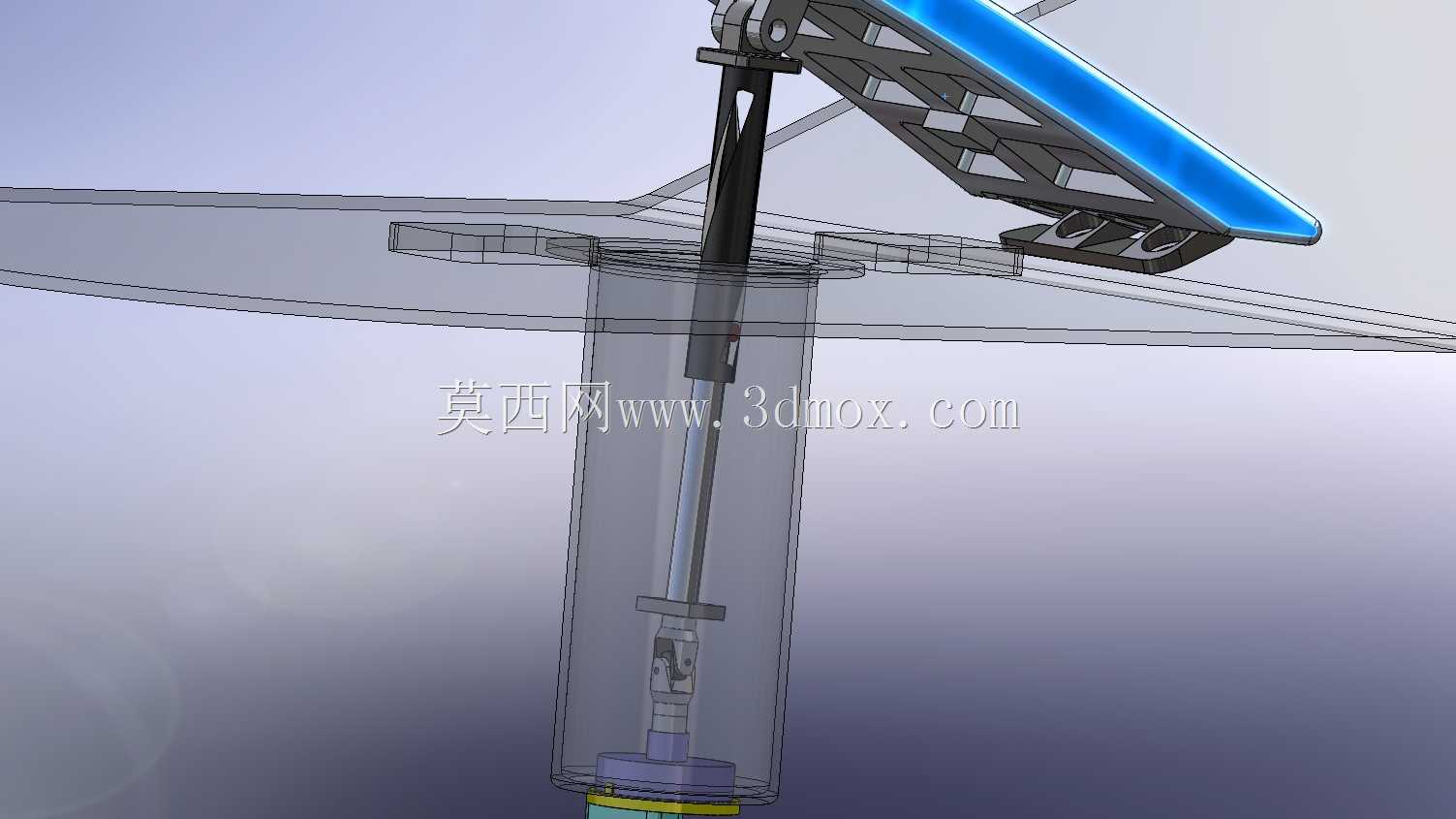

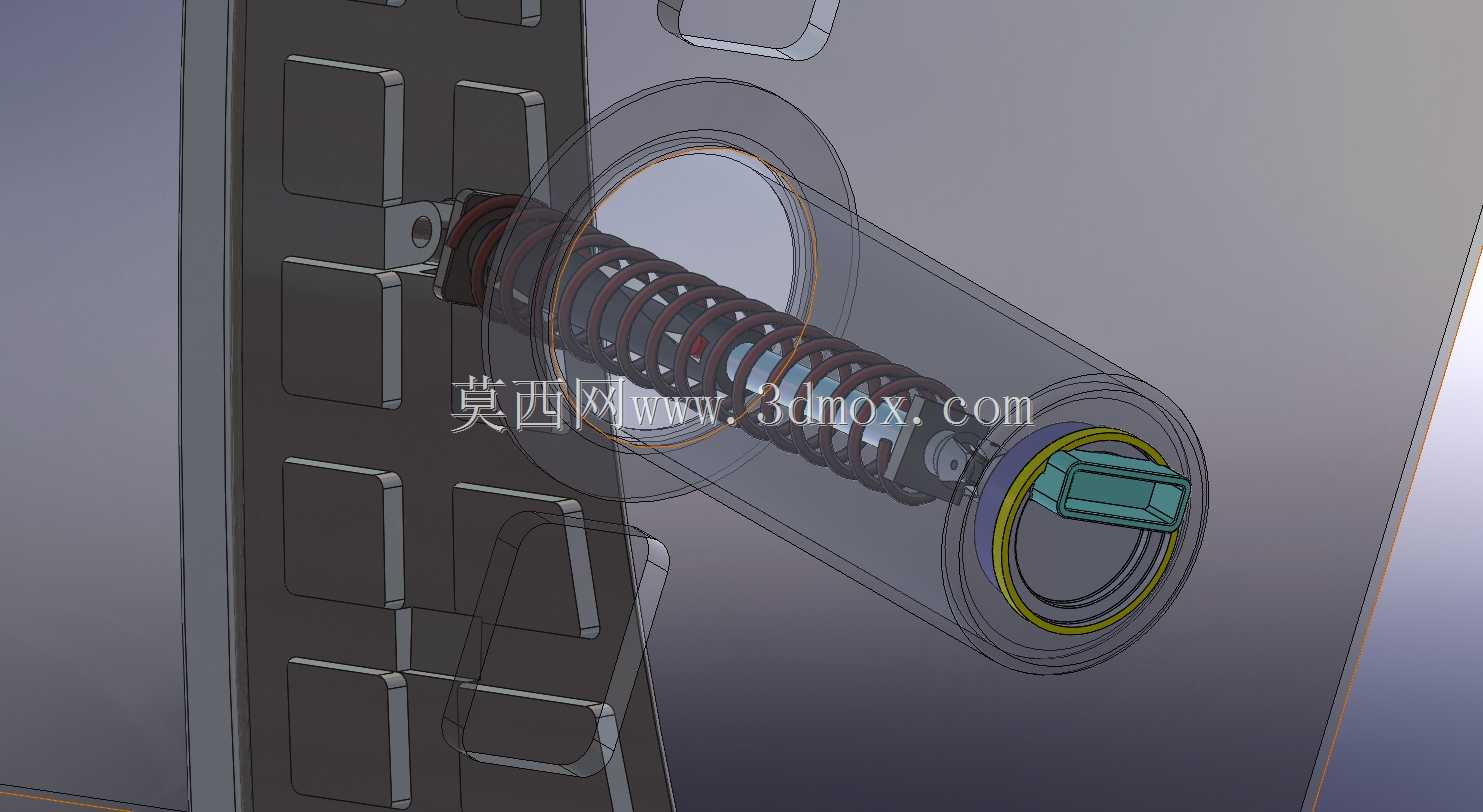

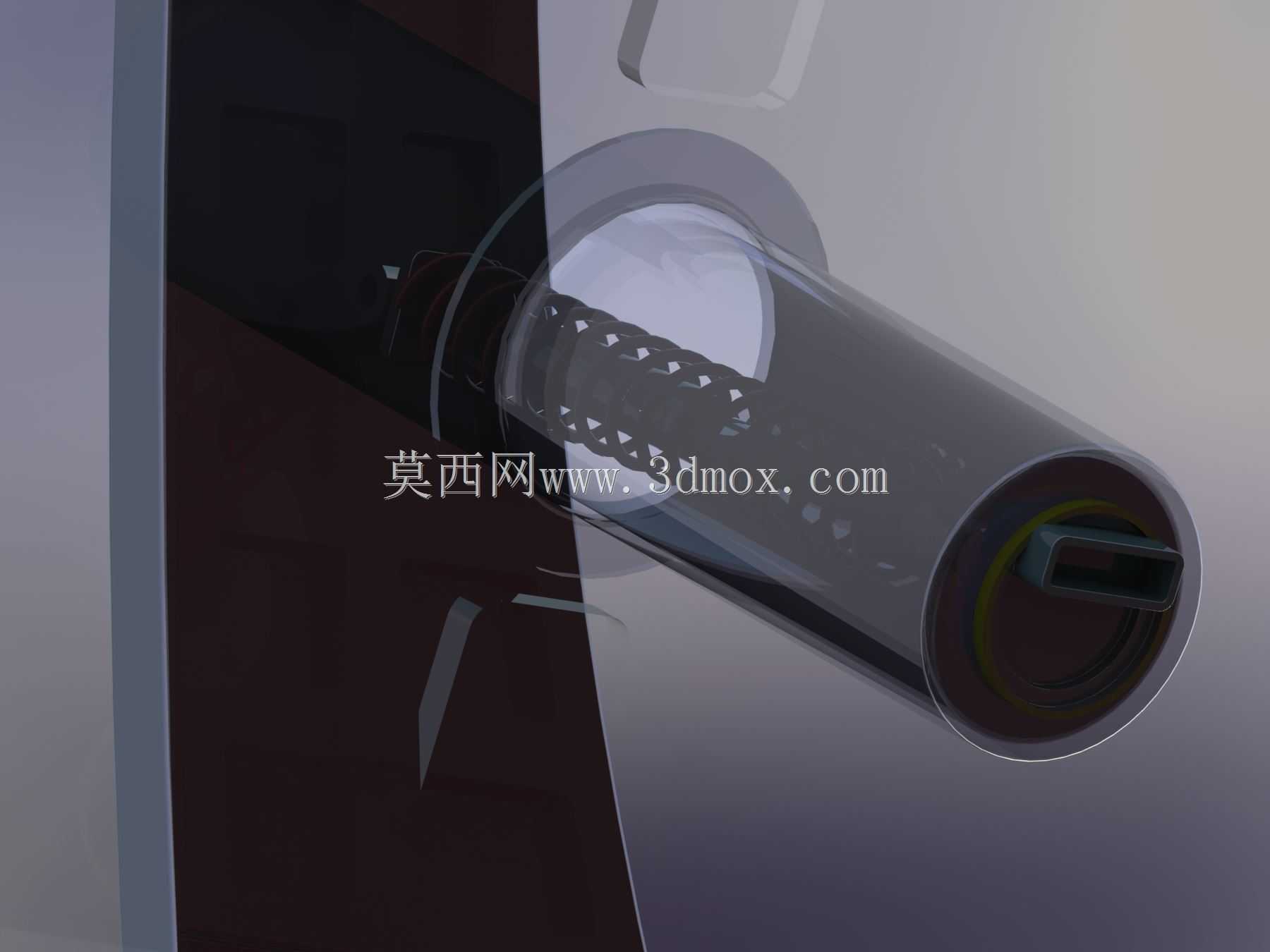

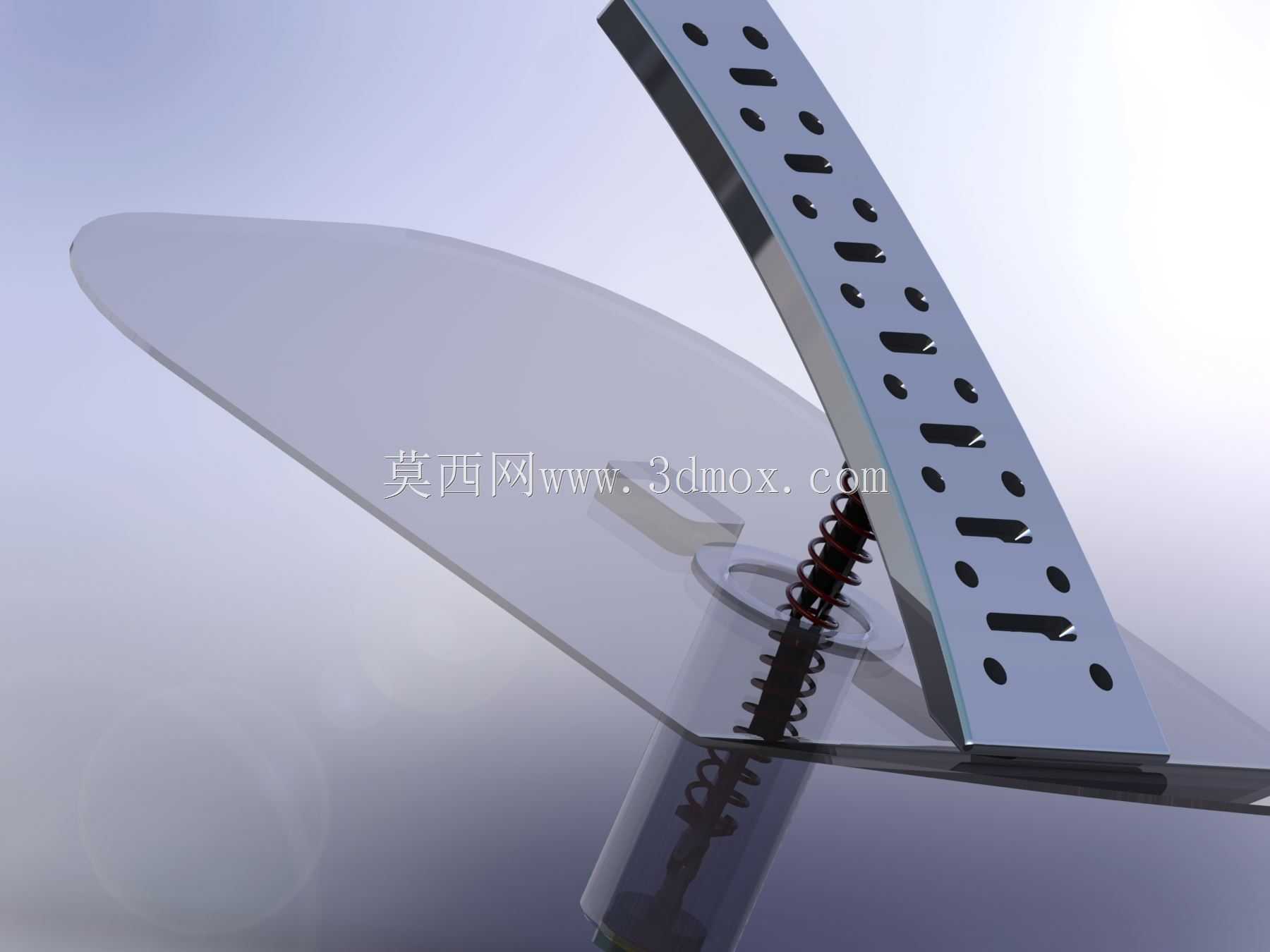

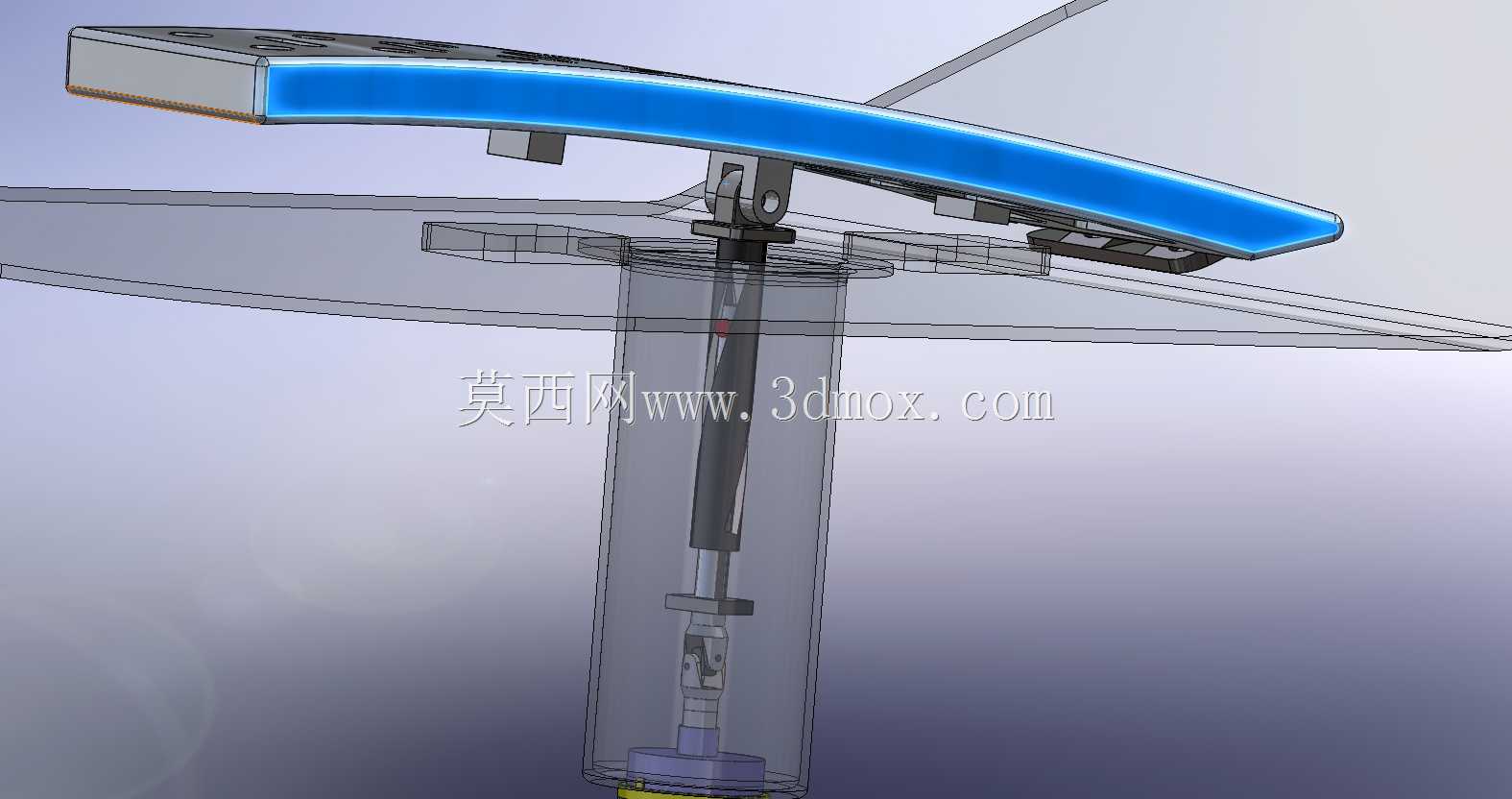

　　初始预紧力刚好抵消踏板自身的重力，保证怠速位置不会出现自行下沉的问题，全行程下的弹簧压缩量对应踏板的总转动角度，确保踩踏力度随行程增加平缓上升，不会出现末端力度陡增的情况。外部的透明护罩结构一方面可以隔绝驾驶舱内的灰尘、碎屑进入弹簧运动副，避免长期使用后出现卡滞，另一方面也能在装配过程中直观观察内部弹簧的安装状态，减少装配失误。机构的安装边界预留了标准的固定孔位，可以直接适配多数车型的地板安装支架，整体的外轮廓尺寸控制在紧凑范围内，不会侵占驾驶舱的脚部休息空间，踏板臂的转动轨迹经过校核，全行程下不会与周边的地毯、内饰板发生运动干涉。在功能特性上，该机构设置了上下两个硬限位结构，上限位对应踏板的怠速初始位置，

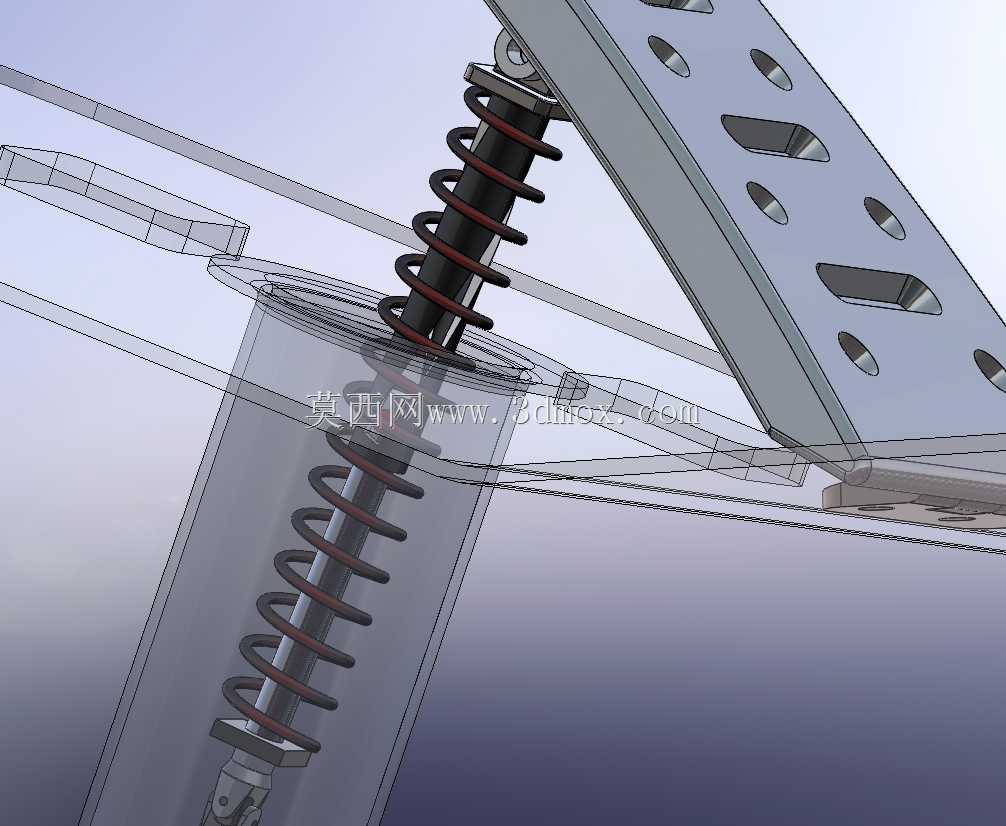

　　下限位对应全油门的最大行程位置，两个限位位置都设置了缓冲结构，避免踩踏到极限位置时出现金属撞击的异响，同时也能减少反复冲击带来的结构疲劳。内部的弹簧导向结构采用同轴设计，保证弹簧压缩过程中不会出现偏磨、卡滞的情况，长期使用后弹簧的弹力衰减控制在合理范围内，不会出现踏板复位迟缓的问题。踏板臂与安装座的转动副采用自润滑衬套，无需额外加注润滑脂即可满足全生命周期的使用需求，减少后期维护的成本。从结构设计的思路来看，这套机构没有采用复杂的电子传感集成结构，而是优先保证机械结构的可靠性，所有运动部件都做了圆角过渡处理，避免应力集中，弹簧的两端都做了并圈磨平处理，保证弹簧受力均匀，不会出现侧向力导致的弹簧歪斜。

　　整体结构的装配逻辑采用分层组装的方式，先将弹簧、导向柱装入护罩内，再与踏板臂、安装座进行拼接，装配工序简单，适合生产线的批量组装作业，同时各个部件的拆分也方便后期的故障检修，出现部件损坏时可以单独更换对应零件，无需整体更换总成。
