Arduino兼容四形态绘图机器人套件结构

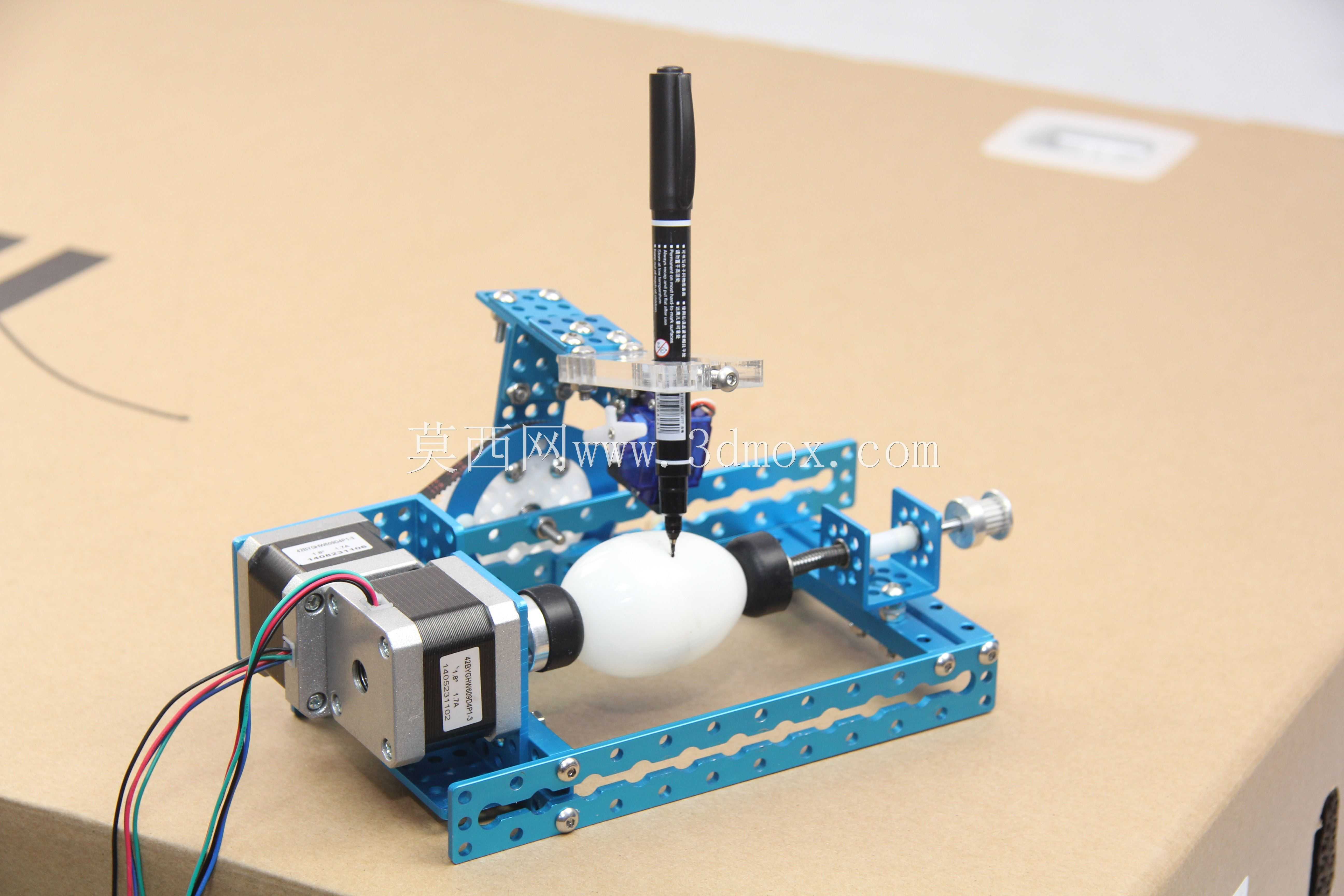

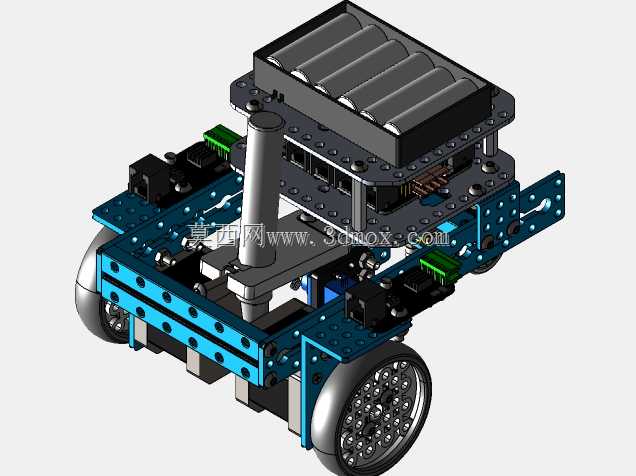

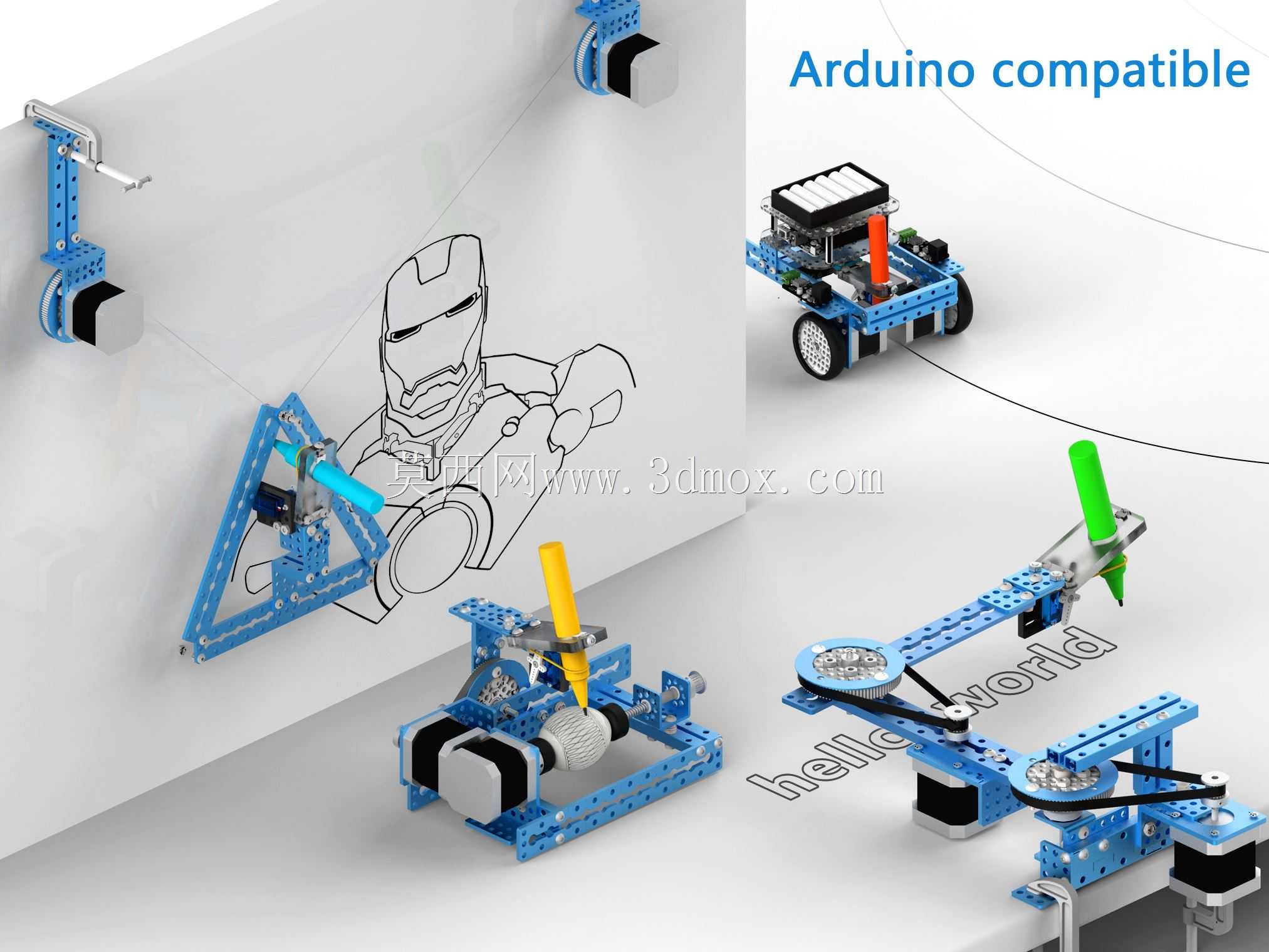

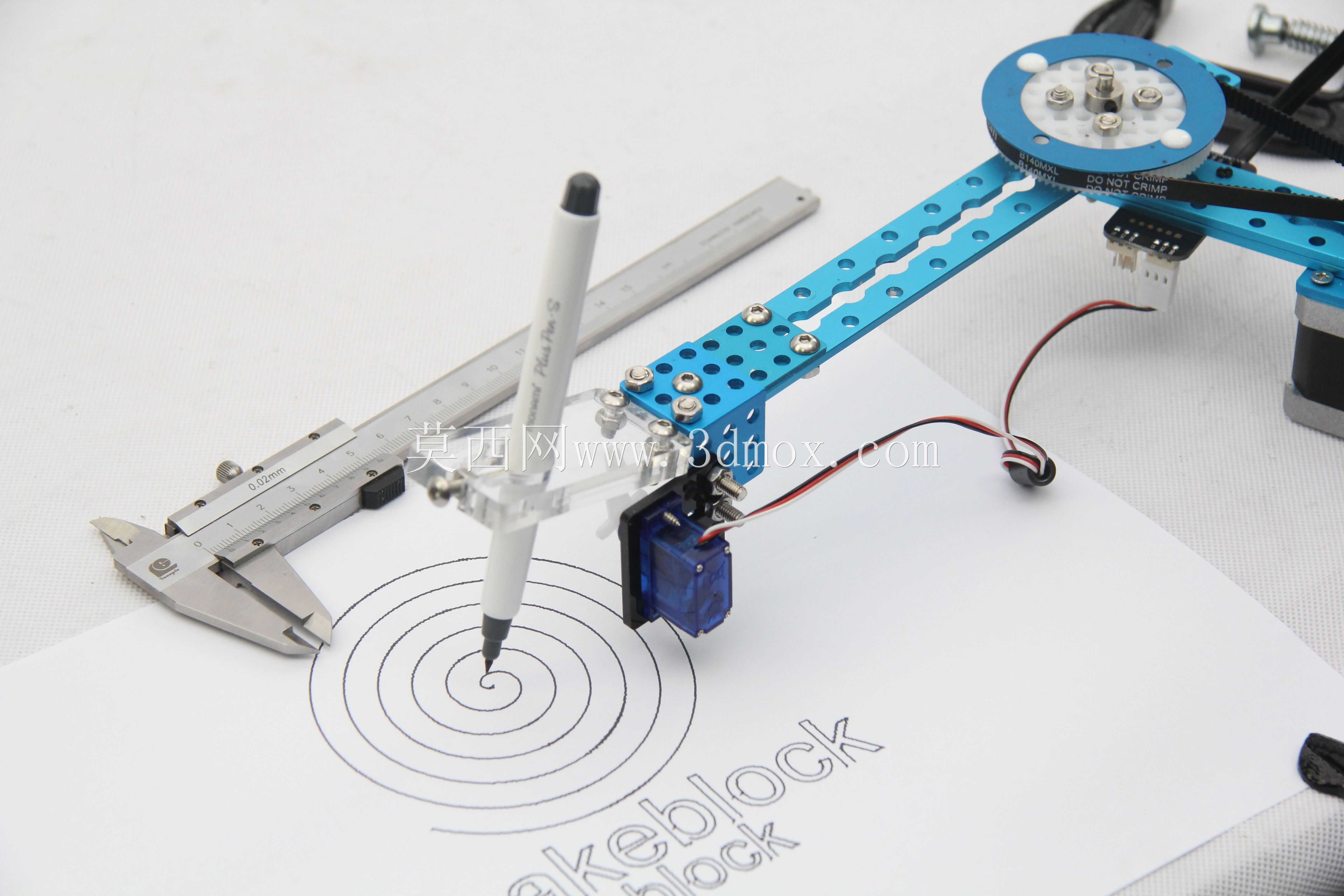

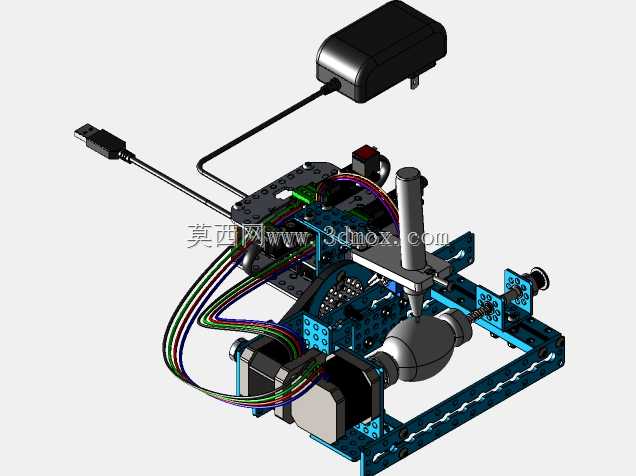

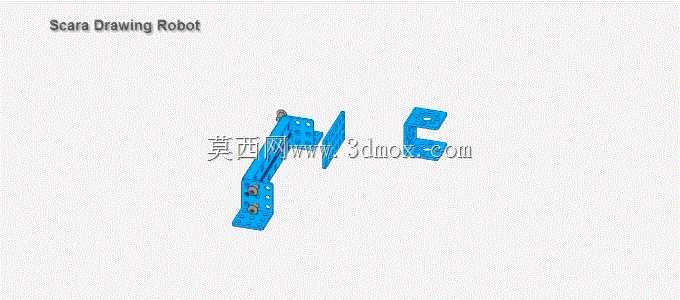

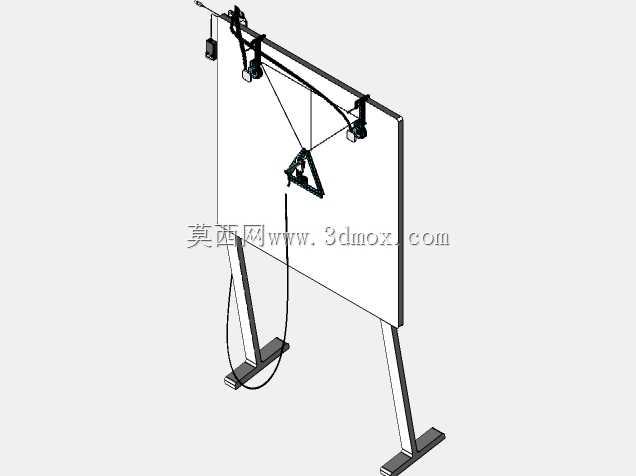

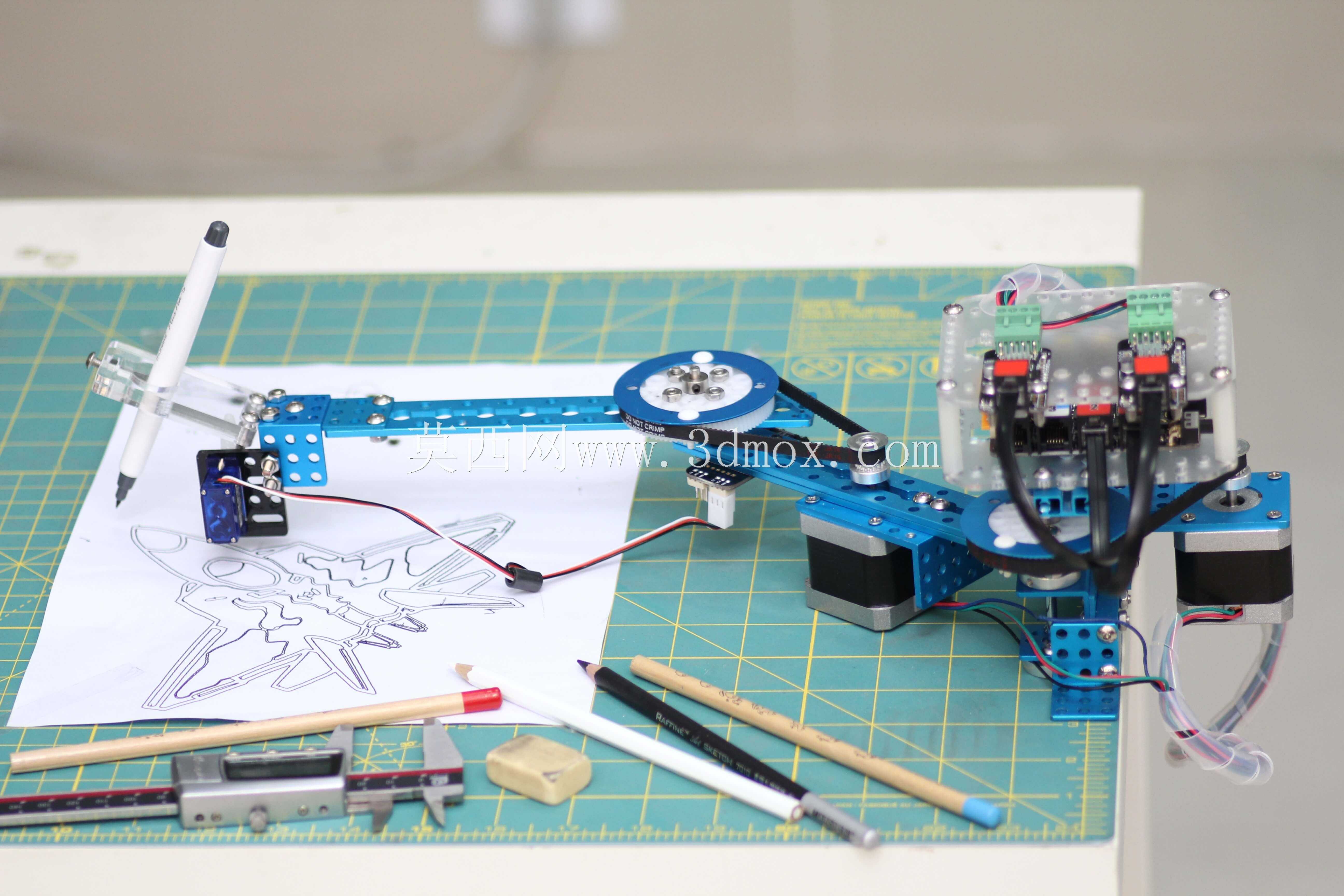

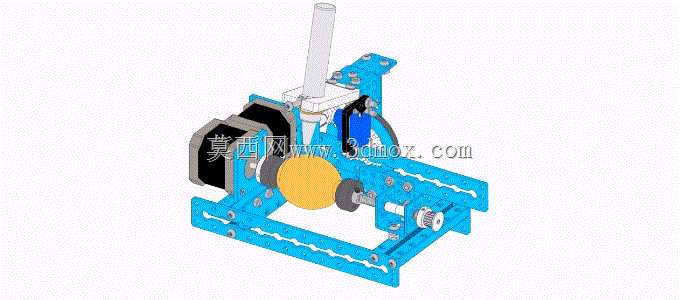

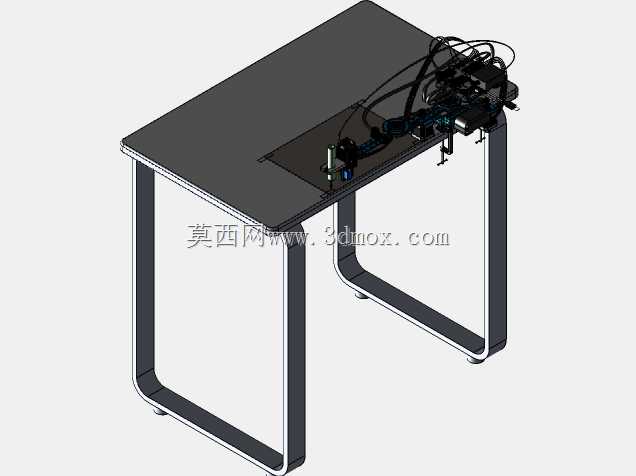

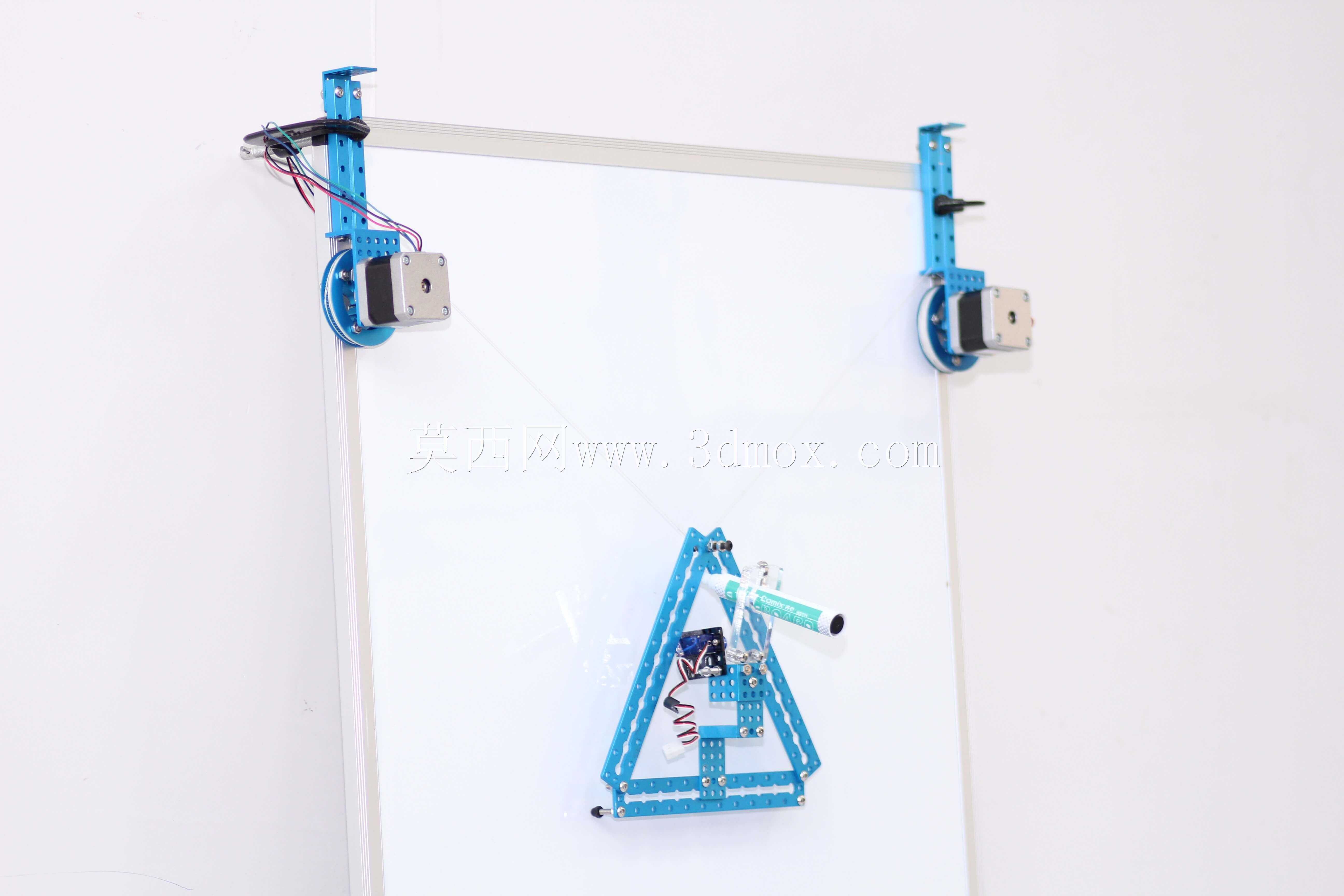

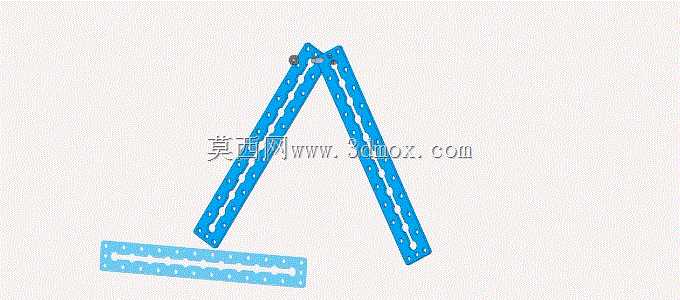

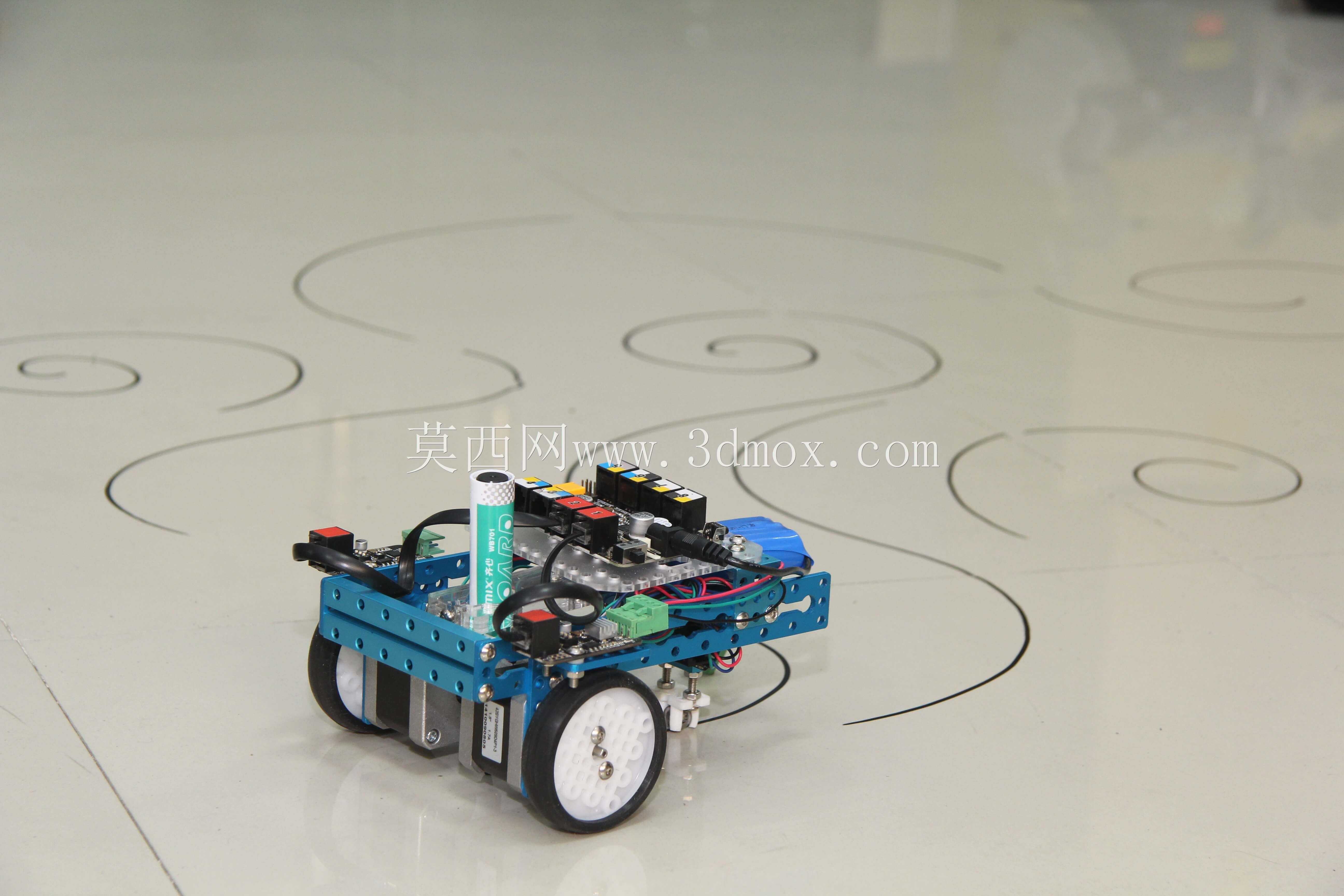

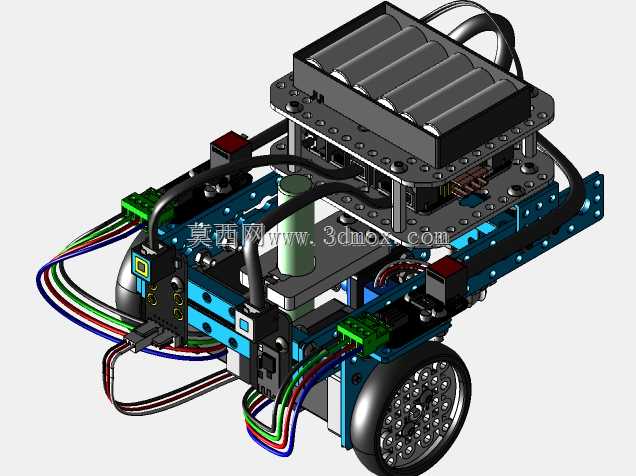

这套可重构绘图机器人套件采用模块化铝型材搭建思路，所有构件均预留标准安装孔位，支持快速拆装重组，可切换四种完全不同的作业形态，适配不同场景的绘图与标记需求。其中SCARA构型的平面绘图单元采用双步进电机驱动大臂小臂联动，作业覆盖范围为半径300mm的圆形平面区域，末端执行器可快速更换，搭载普通水笔即可完成纸面图案绘制，替换为激光头后可在薄塑料、木板表面完成浅度雕刻作业，适合桌面级文创制作、教学演示场景使用。墙面绘图的悬挂式构型采用双步进电机配合吊索牵引绘图头，通过控制两侧吊索收放长度调整绘图头位置，可在垂直墙面、白板表面完成大尺寸图案绘制，理论上只要延长吊索长度即可拓展作业幅面，适合展会布置、墙面文创创作场景，其安装端采用可调节夹座，可适配不同厚度的墙面固定件，无需破坏墙面结构即可完成架设。球形表面绘图单元采用双轮驱动配合万向球轮支撑结构，可在鸡蛋、乒乓球等曲面物体表面完成图案绘制，也可在彩蛋、球形工艺品表面完成标记作业，其轮组采用防滑橡胶材质，接触压力可通过调节支架高度适配不同直径的球形工件，最小可适配直径40mm的球体作业。地面绘图单元采用粉笔夹持末端，配合轮式移动底盘，可在地面、黑板等平面绘制大幅面轨迹图案，适合教学演示、地面标识绘制场景。整套套件的所有传动部件均采用同步带传动，传动间隙小，重复定位精度可达0.5mm，所有电气接口均采用标准接插件，无需焊接即可完成接线，兼容Arduino控制板，可直接通过开源固件修改运动轨迹参数，适合创客教育、机械结构教学、小型文创加工场景使用。设计时充分考虑了不同形态的安装边界，桌面形态的整机高度不超过150mm，可放置在普通书桌台面使用；墙面形态的固定支架伸出长度不超过80mm，不会占用过多墙面空间；球面作业单元的底座尺寸仅120mm*100mm，可放置在小型工作台面使用；地面作业单元的轮距为150mm，可通过狭窄的通道完成作业。
