自动送料式金属管材定长切割设备结构

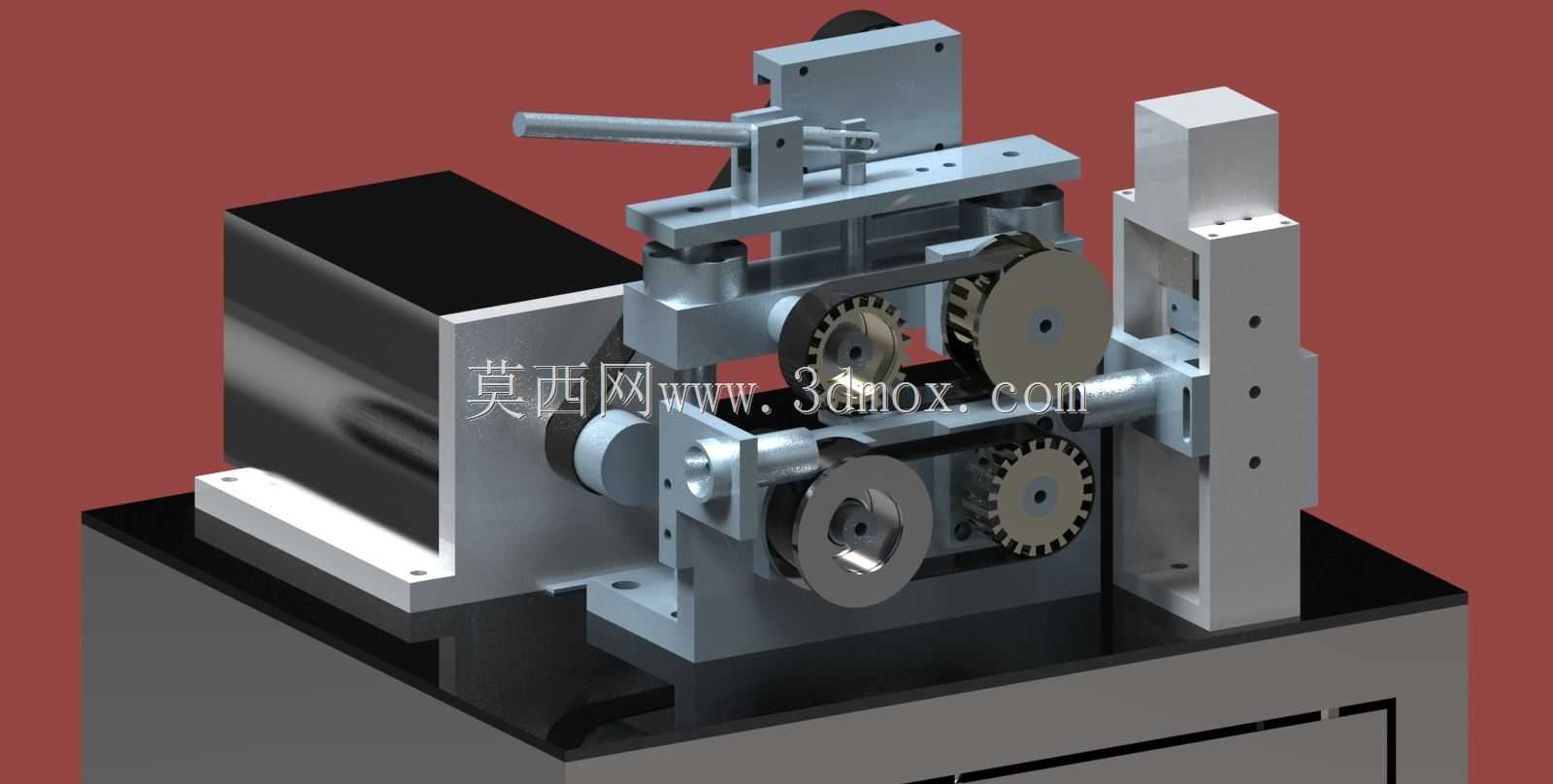

这款自动切管设备主要面向五金加工、汽配制造、家具五金生产等场景下的金属管材批量加工作业，可适配圆管、薄壁方管等常见型材的定长截断工序，替代传统手动切管的低效作业模式，适配中小批量管材加工生产线的工位排布需求。设备整体采用台式落地布局，底部为一体式焊接机架作为承载基础，上方集成动力输入单元、管材夹紧机构、同步进给组件、切割执行端四大核心模块，各模块之间通过精密传动结构联动，无需复杂的人工对位操作即可完成连续切管作业。从功能设计来看，设备左侧集成动力驱动单元，通过多组啮合齿轮与同步带轮组成传动链路，将动力同步传递给送料辊组与切割执行端，送料辊组采用上下对压式布局，可根据管材外径调整压合间隙，保证管材进给过程中无打滑、无偏移，进给行程可通过限位组件灵活调整，适配不同长度的定长切割需求；中部的夹紧机构采用手动扳杆式快速锁紧结构，切割作业前可快速压紧管材外壁，避免切割过程中管材晃动造成的切口毛刺、端面倾斜问题，扳杆操作力经过杠杆结构优化，操作人员无需施加过大外力即可完成锁紧动作，适配高频次的上下料作业节奏。设计过程中重点考量了安装边界与工位适配性，设备整体宽度控制在常规工业操作台的适配范围内，底部机架预留了地脚螺栓安装孔位，可直接固定在车间地面或者标准工作台上，无需额外定制安装基座；各传动部件均设置了可拆卸的防护挡板，既避免加工过程中碎屑飞溅伤人，也方便日常维护时快速拆卸清理齿轮、辊轴缝隙内的金属碎屑。切割端采用模块化安装设计，可根据加工管材的材质更换对应材质的切割刀片，适配不锈钢管、铁管、铝合金管等不同材质的加工需求，切割进给行程经过精准测算，既保证完全切断管材，也避免刀片过度进给触碰下方基座造成损耗。设备的传动齿轮组采用等模数设计，备件替换成本低，日常维护时无需定制特殊规格配件，各转动轴位均预留了润滑注油孔，可定期加注润滑脂降低传动磨损，延长设备整体使用寿命。在实际生产场景中，该设备可单独作为切管工位使用，也可对接后续的管材倒角、弯管、焊接等工序，组成完整的管材加工生产线，相比传统手动切管设备，可大幅降低操作人员的劳动强度，提升管材切割的端面平整度与尺寸一致性，减少后续工序的打磨修正工作量。
