桌面级迷你三轴数控雕刻加工设备

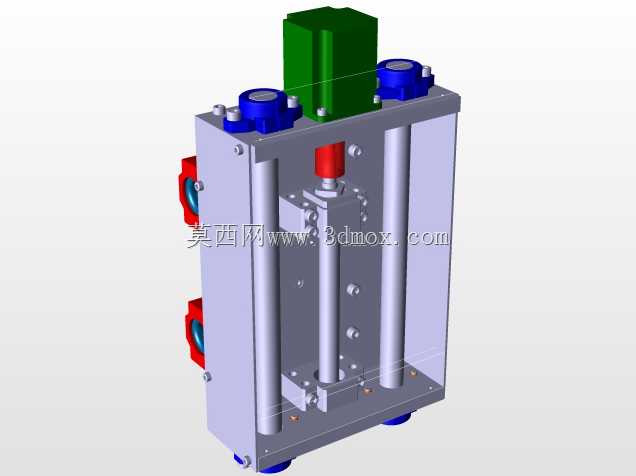

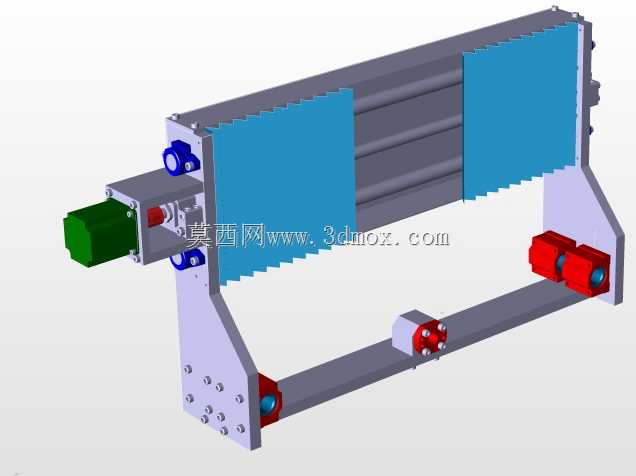

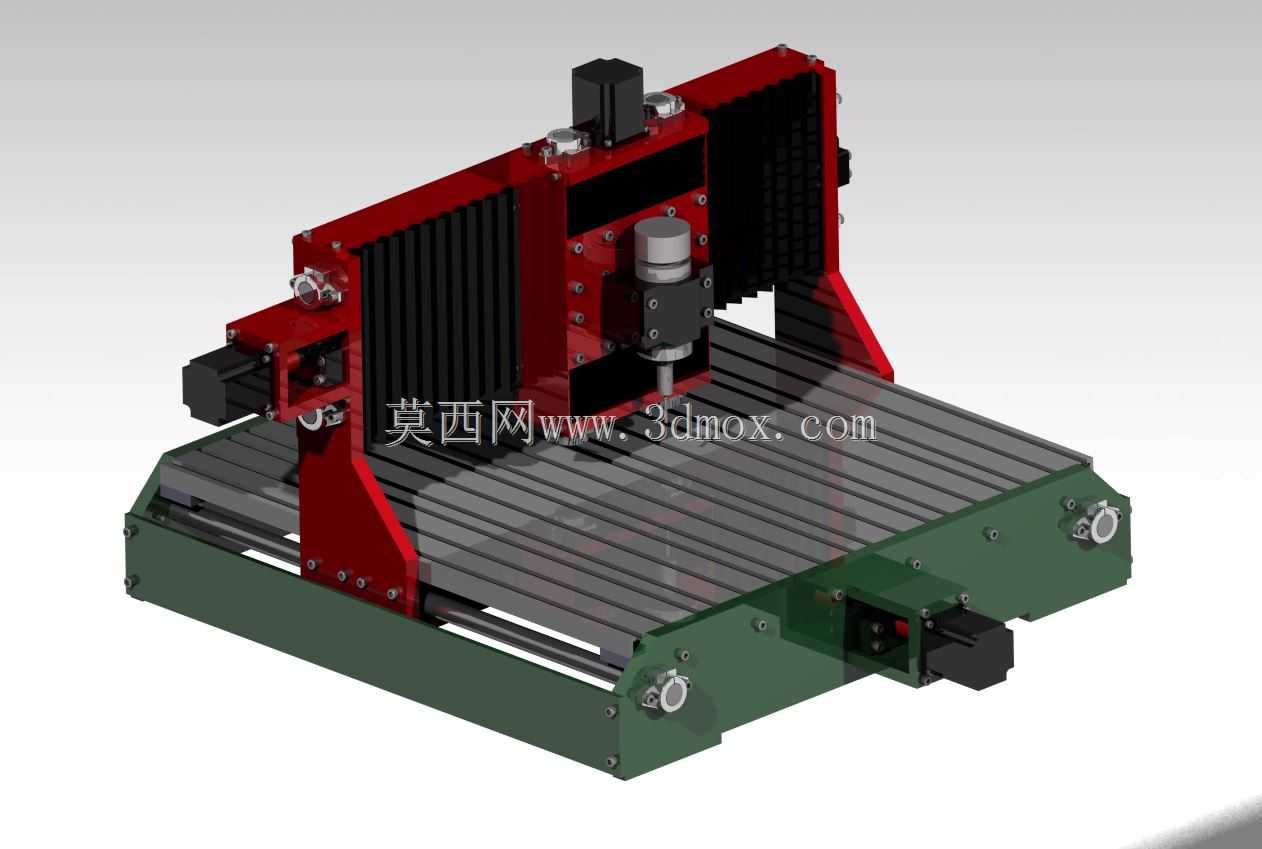

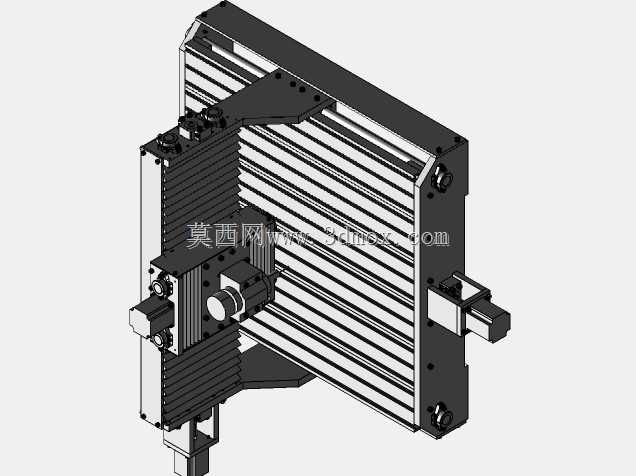

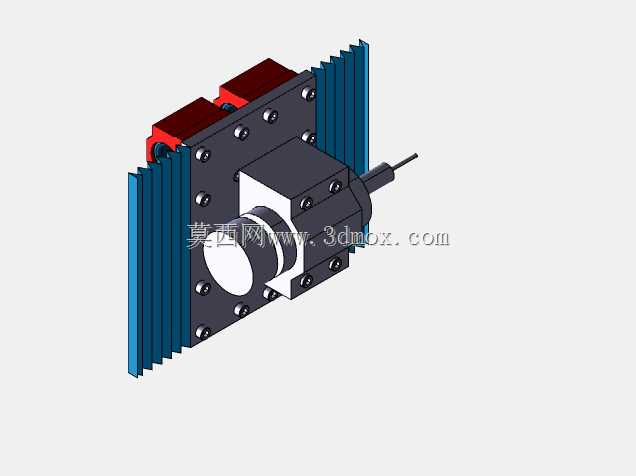

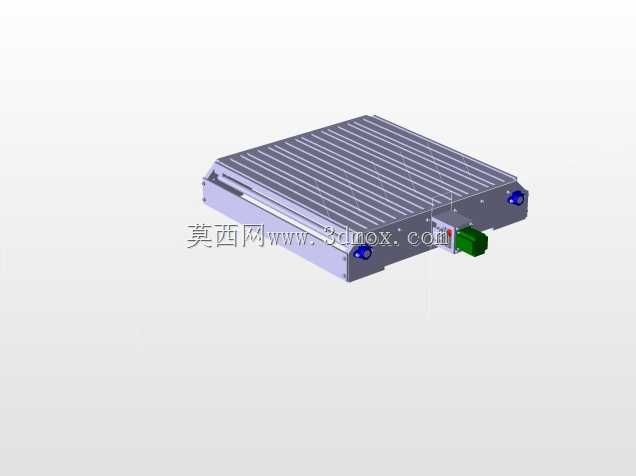

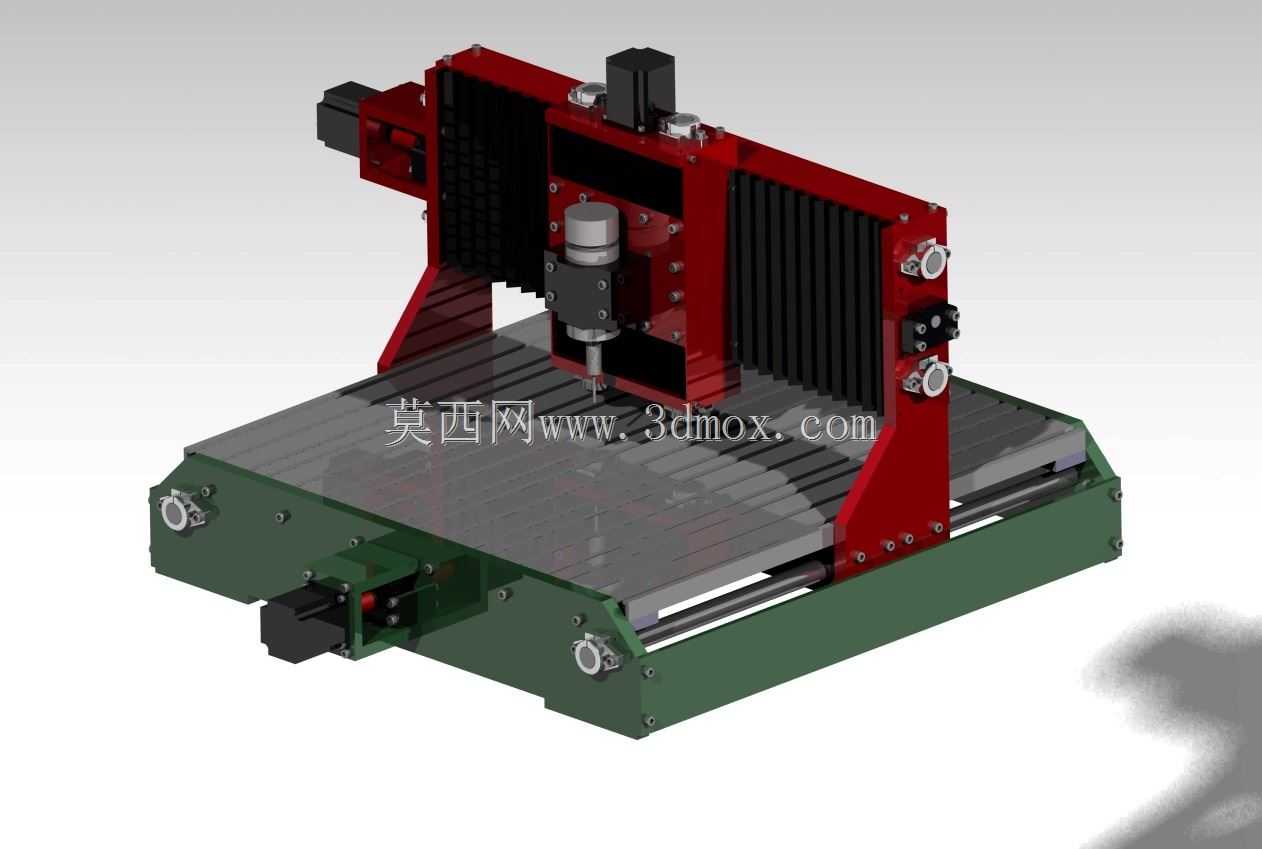

这款小型三轴数控加工设备，主要面向桌面级加工场景设计，可放置于普通工作台面完成小尺寸工件的切削、雕刻、铣削作业，适配个人DIY加工、小型工坊打样、教学实训演示等多种使用场景，能够加工软金属、塑料、木材、亚克力等多种常见工件材料，满足小批量非标零件制作、浮雕图案加工、PCB板铣制等实际加工需求。设备采用龙门式移动结构设计，加工过程中工作台保持固定，龙门架沿Y轴方向做直线进给运动，主轴安装于Z轴滑台之上，可沿X轴横梁做横向进给，同时沿Z轴方向完成垂直方向的进刀与退刀动作，这种结构布局能在有限的占地面积下，尽可能拓展有效加工行程，同时降低运动部件的整体重量，提升进给运动的响应速度。从结构设计层面来看，设备的床身底座采用箱型结构设计，内部预留了安装直线导轨、传动丝杠以及驱动电机的安装位，底座两侧设置有手轮接口，可在调试阶段手动调整轴系位置，方便对刀操作与设备检修。两侧的立式支撑臂采用倾斜加强筋结构，在减轻自身重量的同时保证支撑刚性，避免高速进给过程中出现结构共振影响加工精度。X轴横梁上安装有风琴式防护折布，可阻挡加工过程中产生的切屑、粉尘进入导轨与丝杠传动副，延长传动部件的使用寿命。主轴部分采用高速电主轴设计，可根据加工材质的不同调整转速参数，适配不同刀具的切削线速度要求。各轴的传动均采用精密滚珠丝杠搭配直线导轨的组合，保证进给运动的定位精度与重复定位精度，驱动电机安装于各轴的端部，通过联轴器与丝杠直连，减少传动间隙带来的精度损失。设备的外形尺寸紧凑，整体占地面积不超过普通办公桌面的可用范围，安装时无需额外浇筑独立地基，只需放置在水平承重台面上调平即可投入使用，有效加工区域覆盖常见小型工件的尺寸范围，可满足绝大多数桌面级加工的尺寸需求。走线部分采用拖链内置布局，所有动力线、信号线均收纳于拖链内部，随轴系运动同步弯折，避免线缆外露造成的剐蹭、缠绕风险，同时提升设备整体的外观整洁度。各轴的行程限位位置均设置有硬限位与软限位双重保护，防止超程运动造成的结构碰撞损坏，主轴下方的工作台面采用T型槽结构设计，可通过压板螺栓快速装夹不同形状的工件，也可搭配通用平口钳、专用夹具完成复杂工件的定位装夹。
