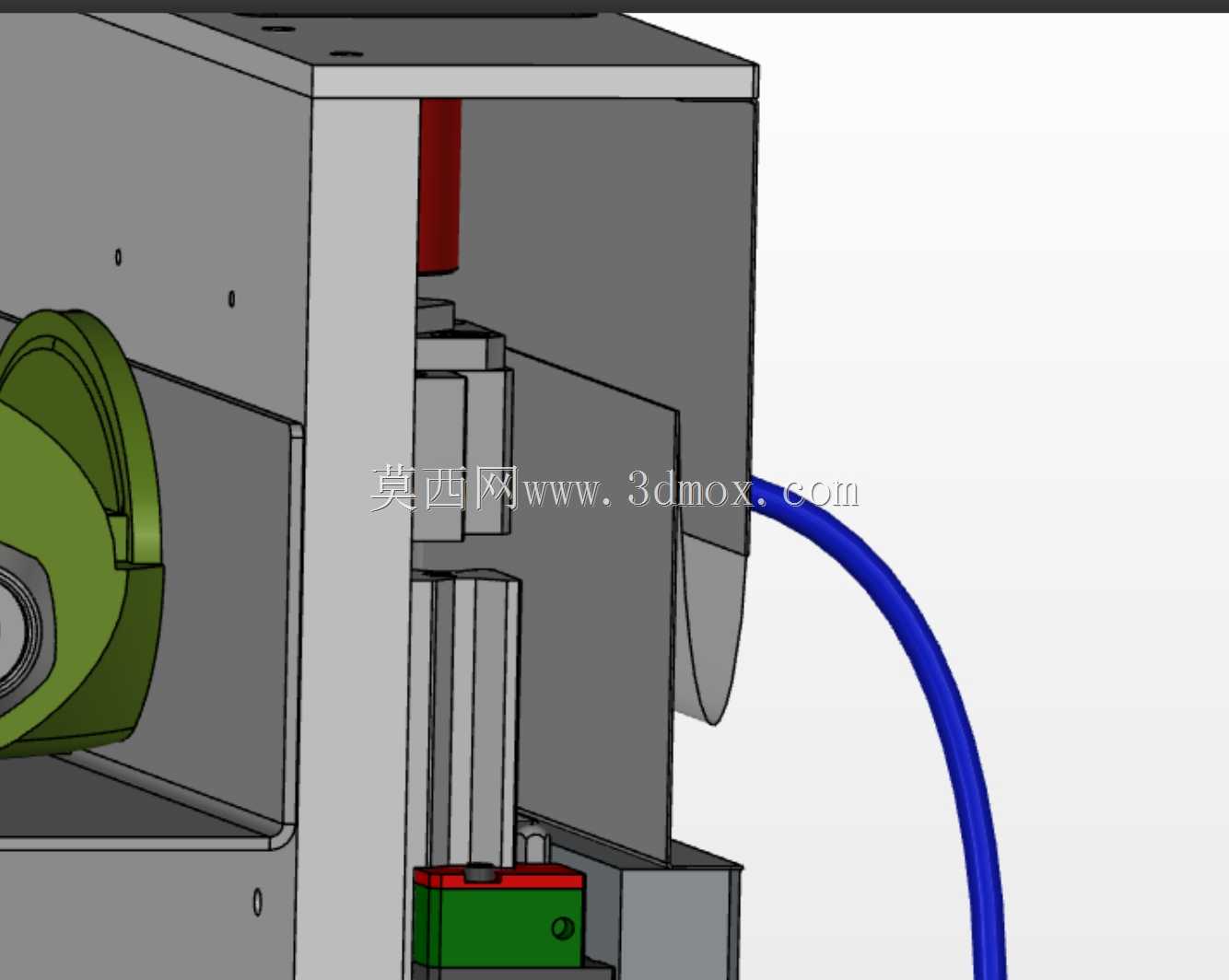

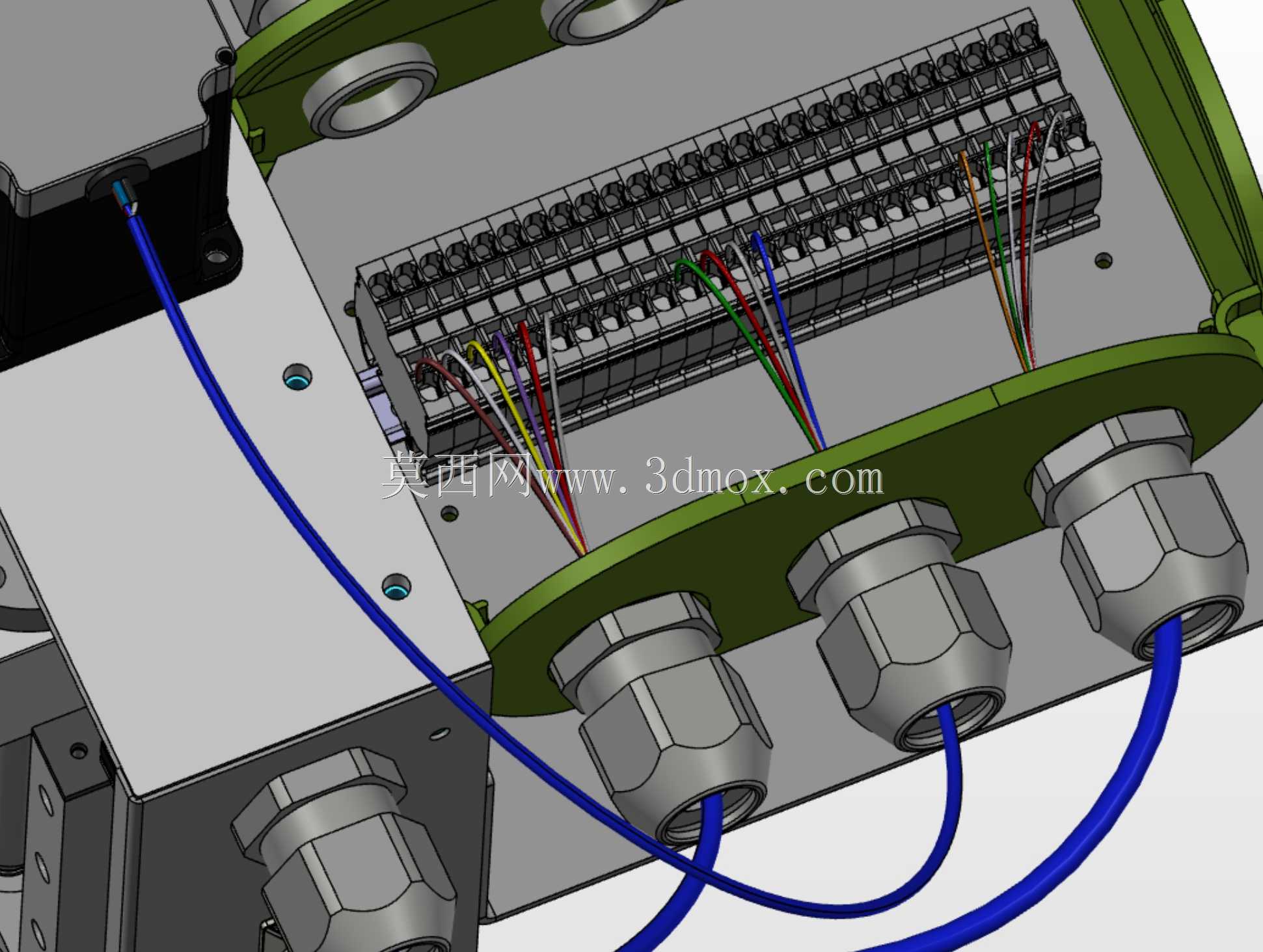

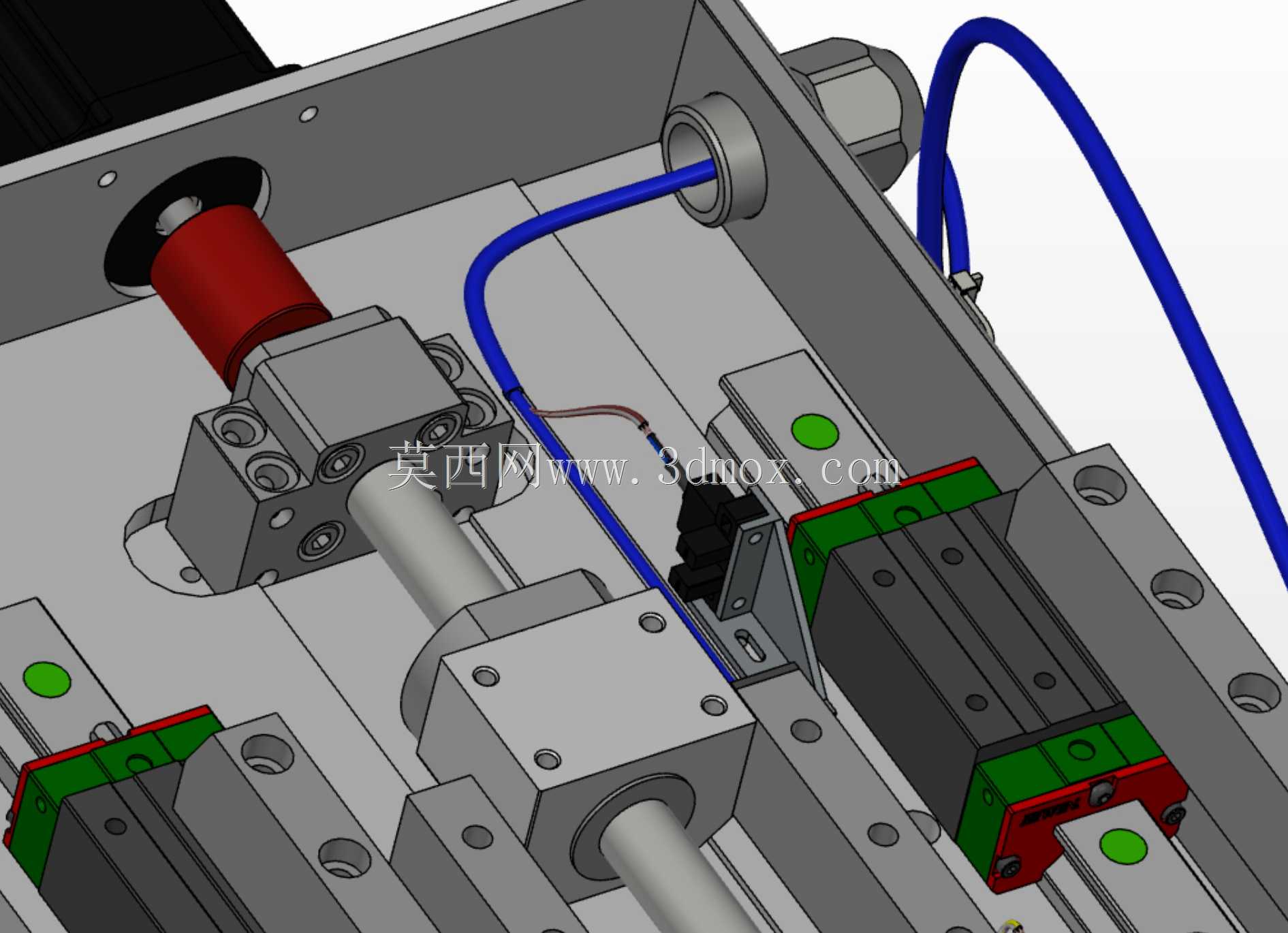

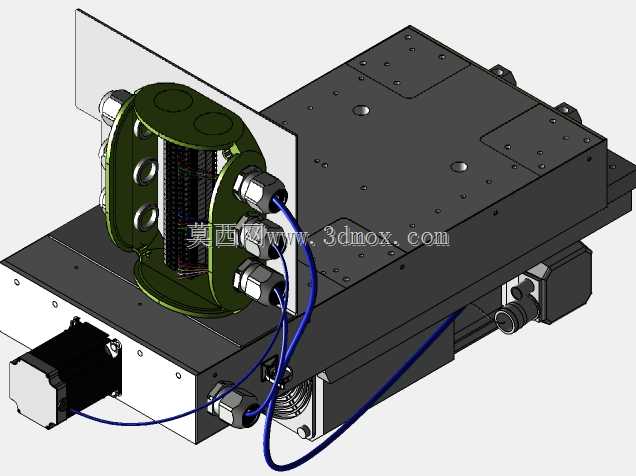

这套结构主要面向小型数控铣床的Z向进给加工场景,承担主轴的垂直方向进给承载与切削动力输出功能,是立式数控铣床完成铣削、钻孔、轻量镗削工序的核心执行单元。从结构布局来看,设计阶段优先考虑了Z轴运动的直线度保持能力,采用双直线导轨副对称布置的方案,滑块与滑台刚性连接,可抵消主轴加工时产生的侧向切削力矩,避免进给过程中出现偏载卡顿的问题。传动端通过联轴器将驱动单元与传动丝杠直连,联轴器选用弹性缓冲结构,可补偿安装过程中产生的少量同轴度误差,同时吸收主轴启停瞬间的冲击载荷,降低传动件的磨损速率。布线设计上预留了专用的走线通道与接头安装位,动力线缆与信号线缆沿导轨侧部分布,通过固定接头接入壳体,避免Z轴上下往复运动时线缆出现拉扯、磨损,同时减少线缆对运动行程的干涉。安装边界方面,整套结构采用箱式壳体承载,所有导轨、传动组件、主轴单元均集成在壳体内部,壳体上预留了与铣床床身立柱连接的安装孔位,安装时可直接通过螺栓固定在立柱的安装基准面上,不需要额外设计转接支架,能有效压缩整机的Z向占用空间。主轴部分采用刚性夹持结构,可适配常规的铣夹头装夹标准铣刀,前端预留了端盖安装位置,可根据实际加工需求加装防尘、防屑结构,避免切削碎屑进入主轴轴承内部影响回转精度。设计过程中特意将限位触发组件布置在导轨侧方,与滑台的触发块位置对应,可实现Z轴上下行程的硬限位保护,防止超程碰撞损坏传动部件。整套结构的装配逻辑遵循分层装配原则,先将导轨、丝杠组件在壳体内完成基准找正后再安装主轴滑台,最后布设线缆与接头,后期维护时可单独拆解滑台或主轴单元,不需要完全拆卸整套Z轴结构,能大幅降低现场维护的拆装工作量。在实际加工场景中,这套结构可满足小型五金零件、模具型腔的Z向进给加工需求,进给运动的重复定位精度可适配常规数控铣削的精度要求,刚性表现可覆盖有色金属、软钢材料的轻切削加工工况。
