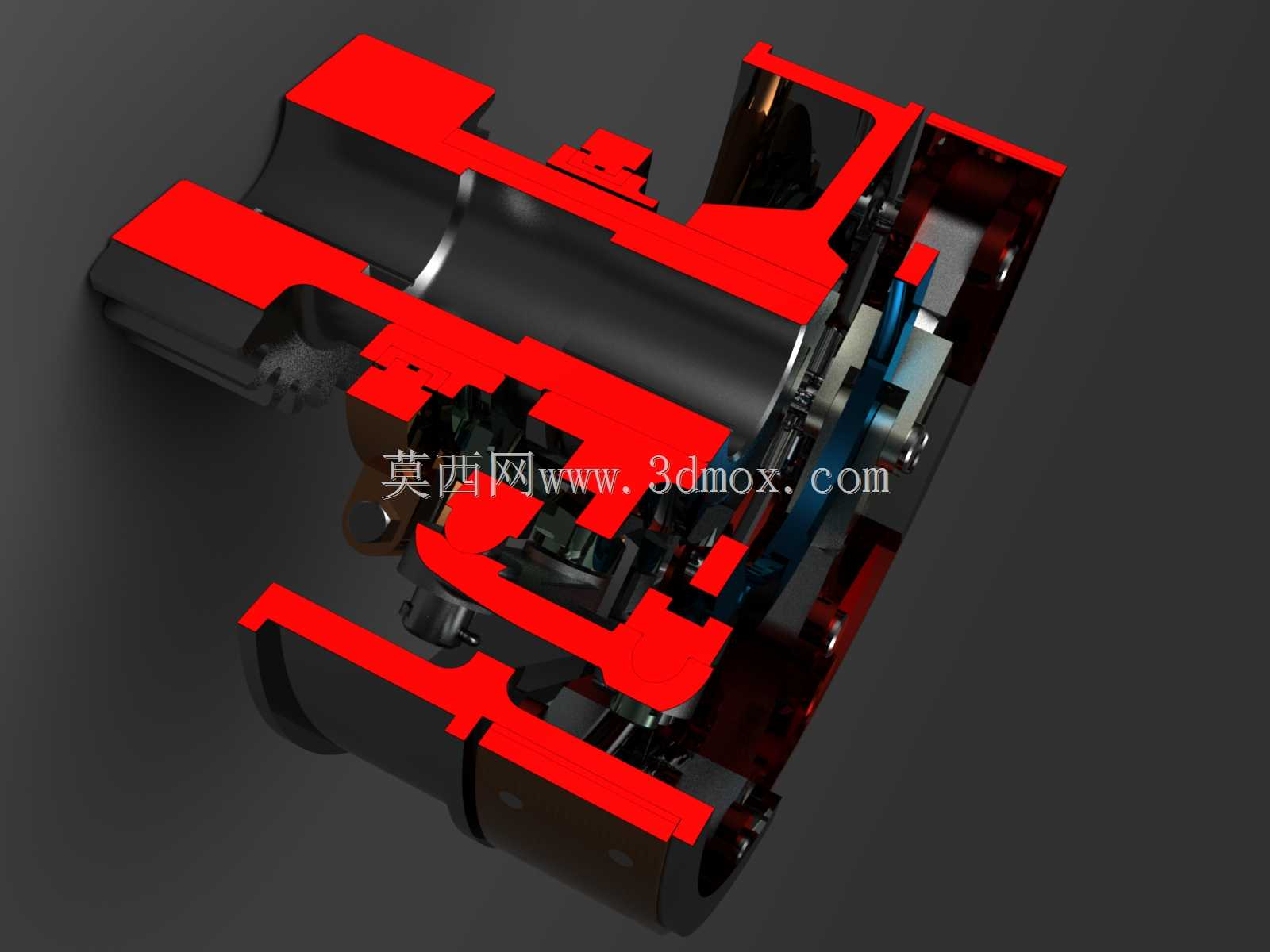

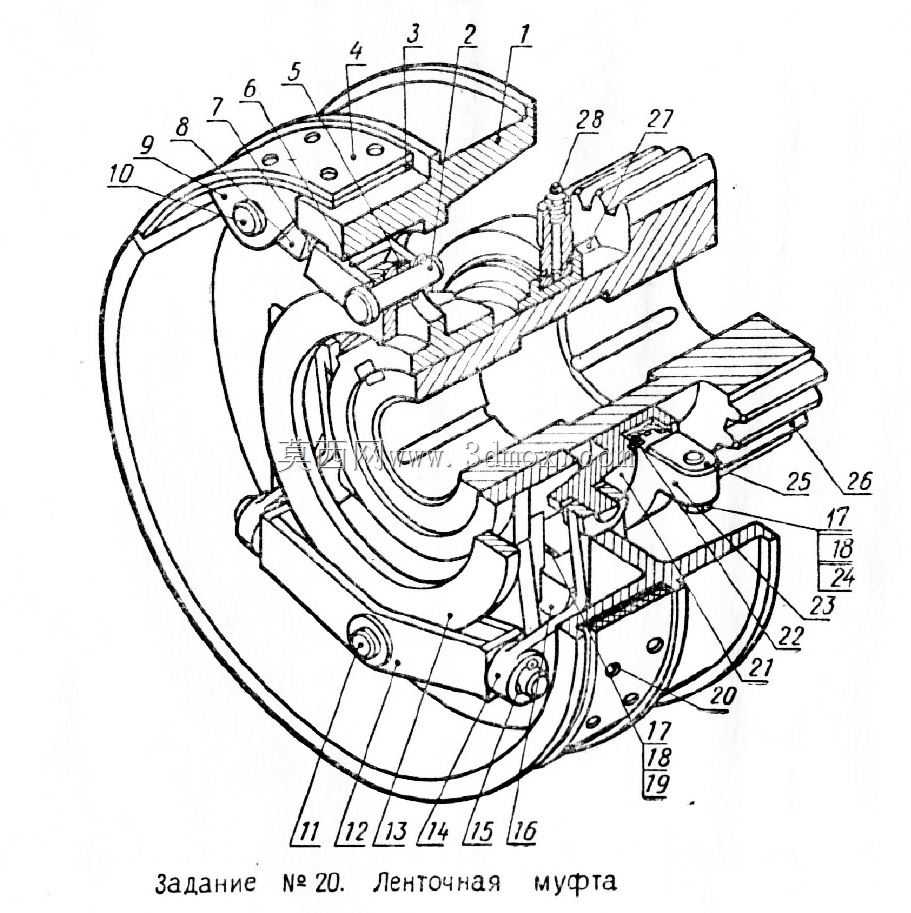

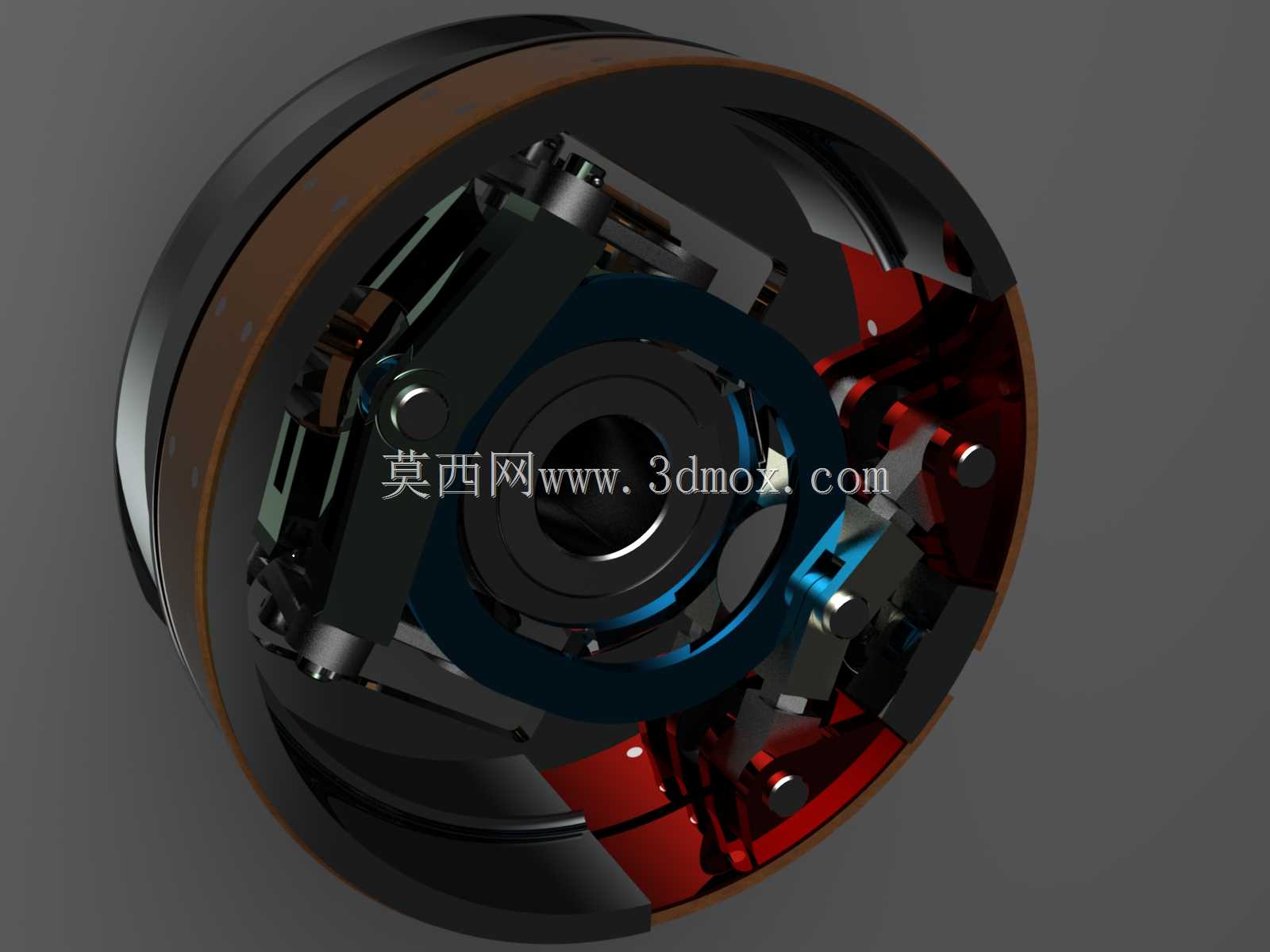

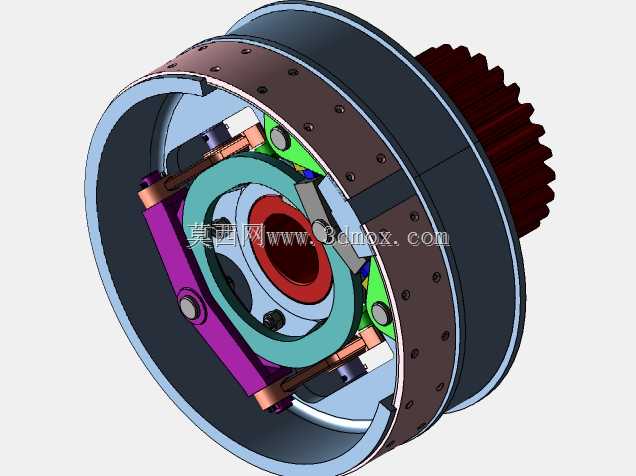

剖视结构展示带式离合器机械结构

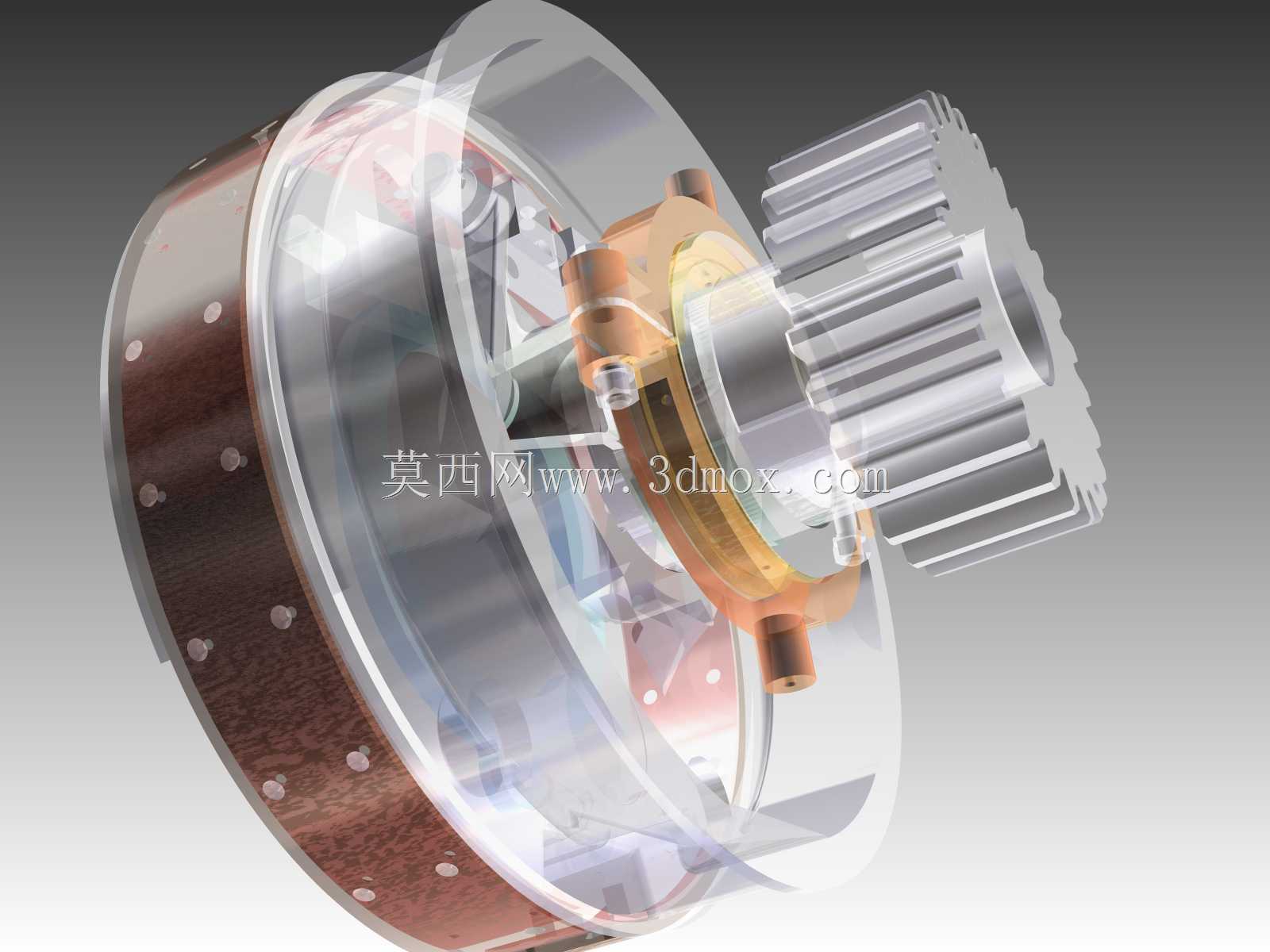

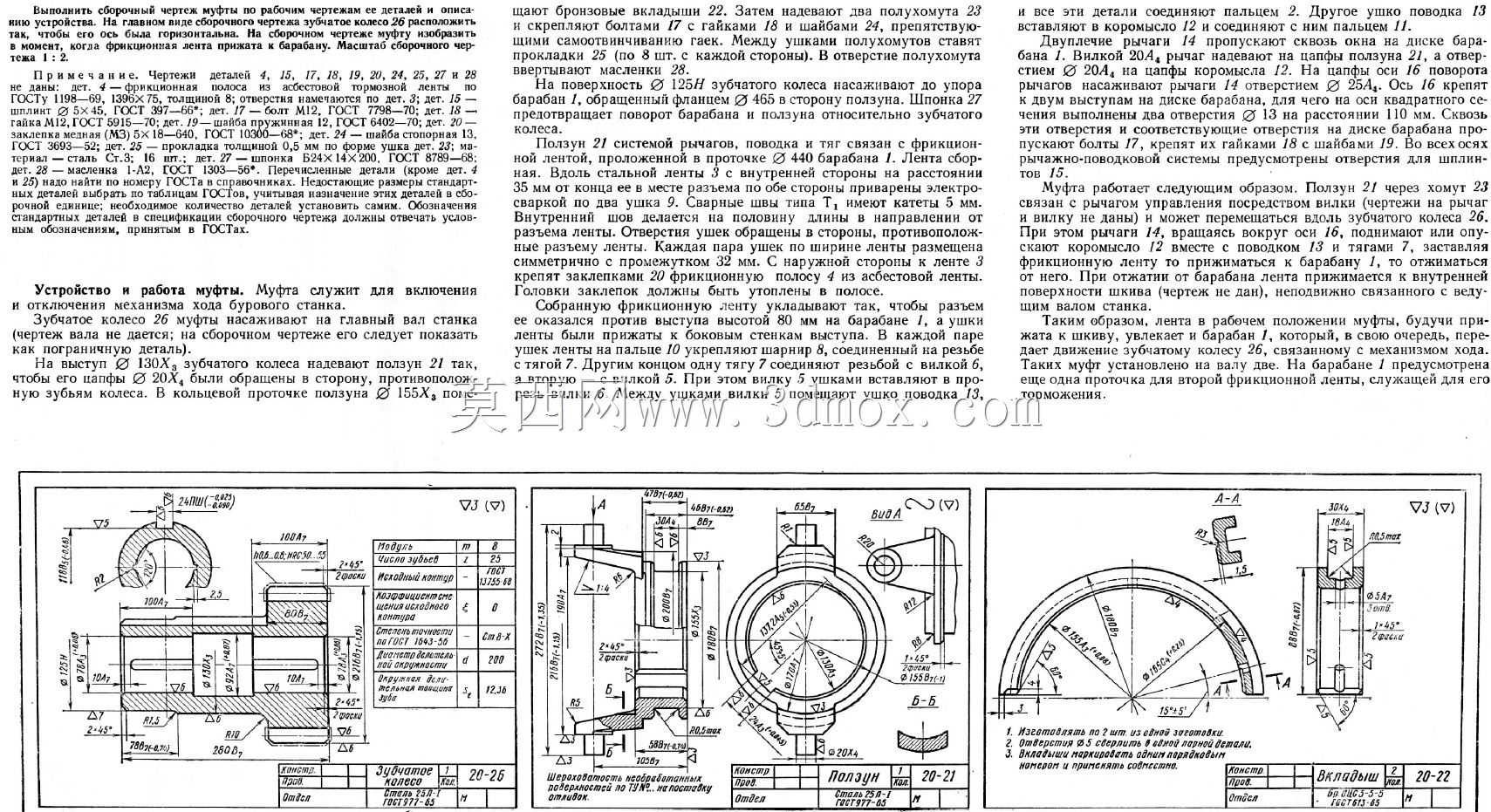

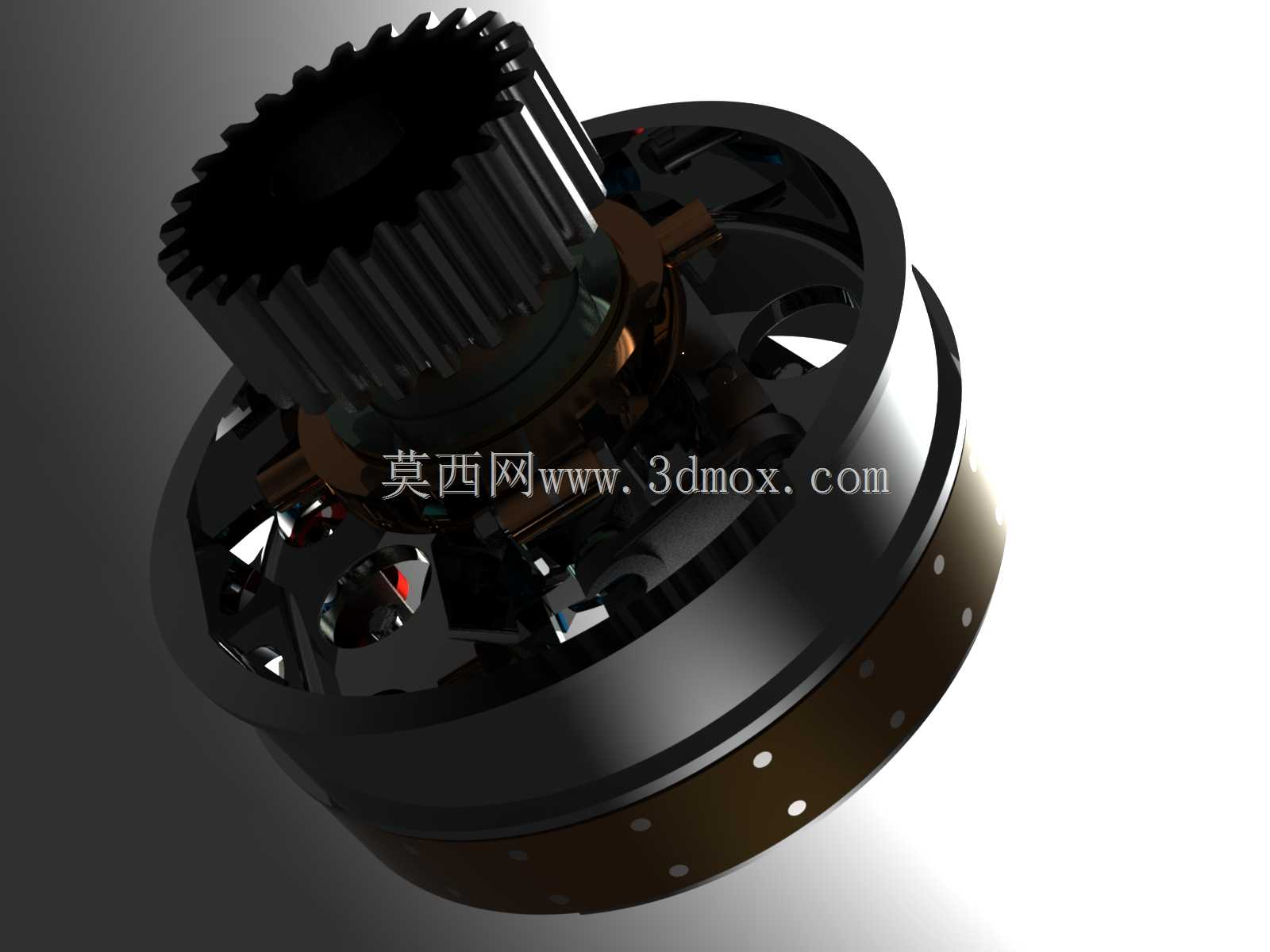

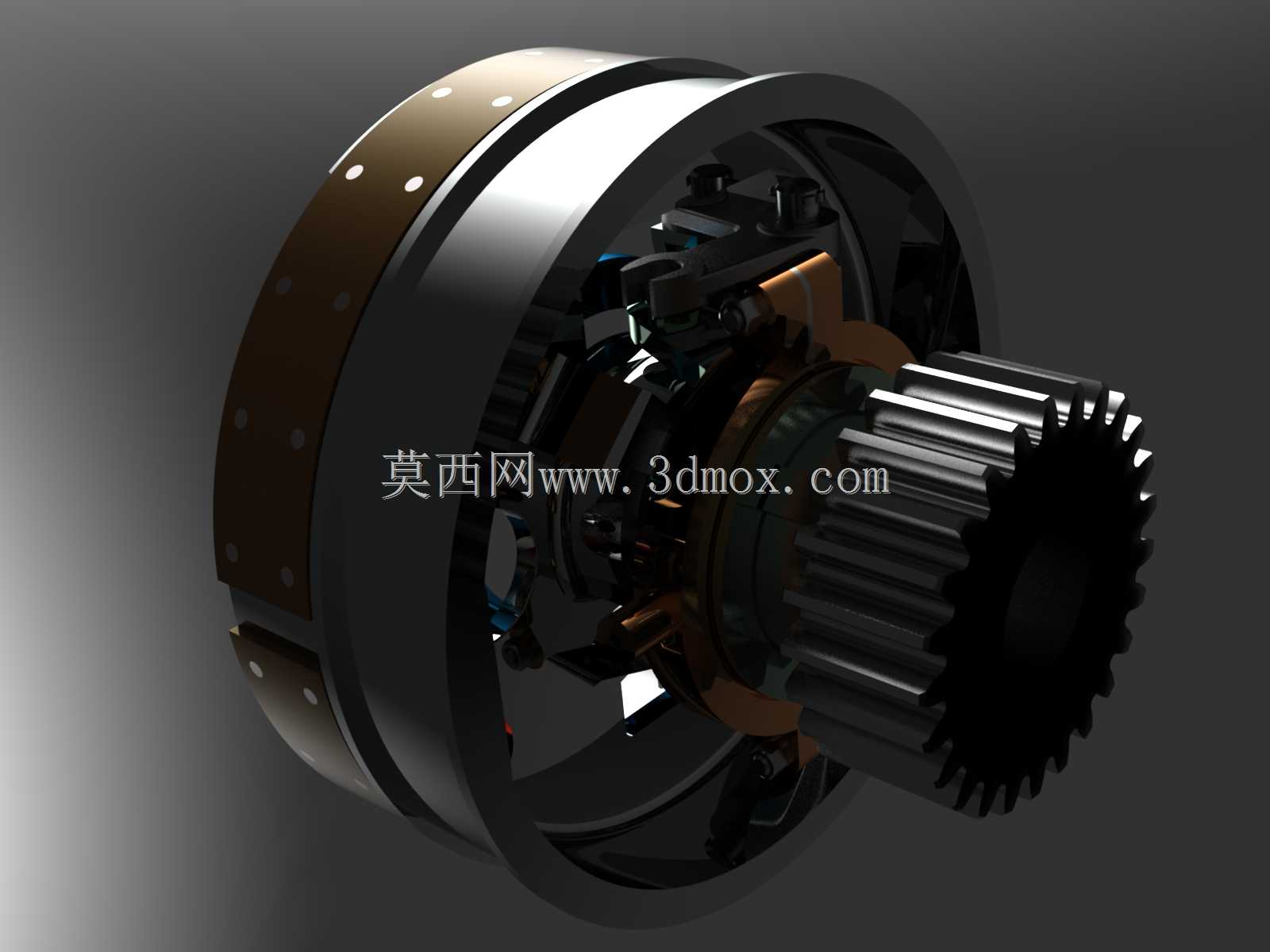

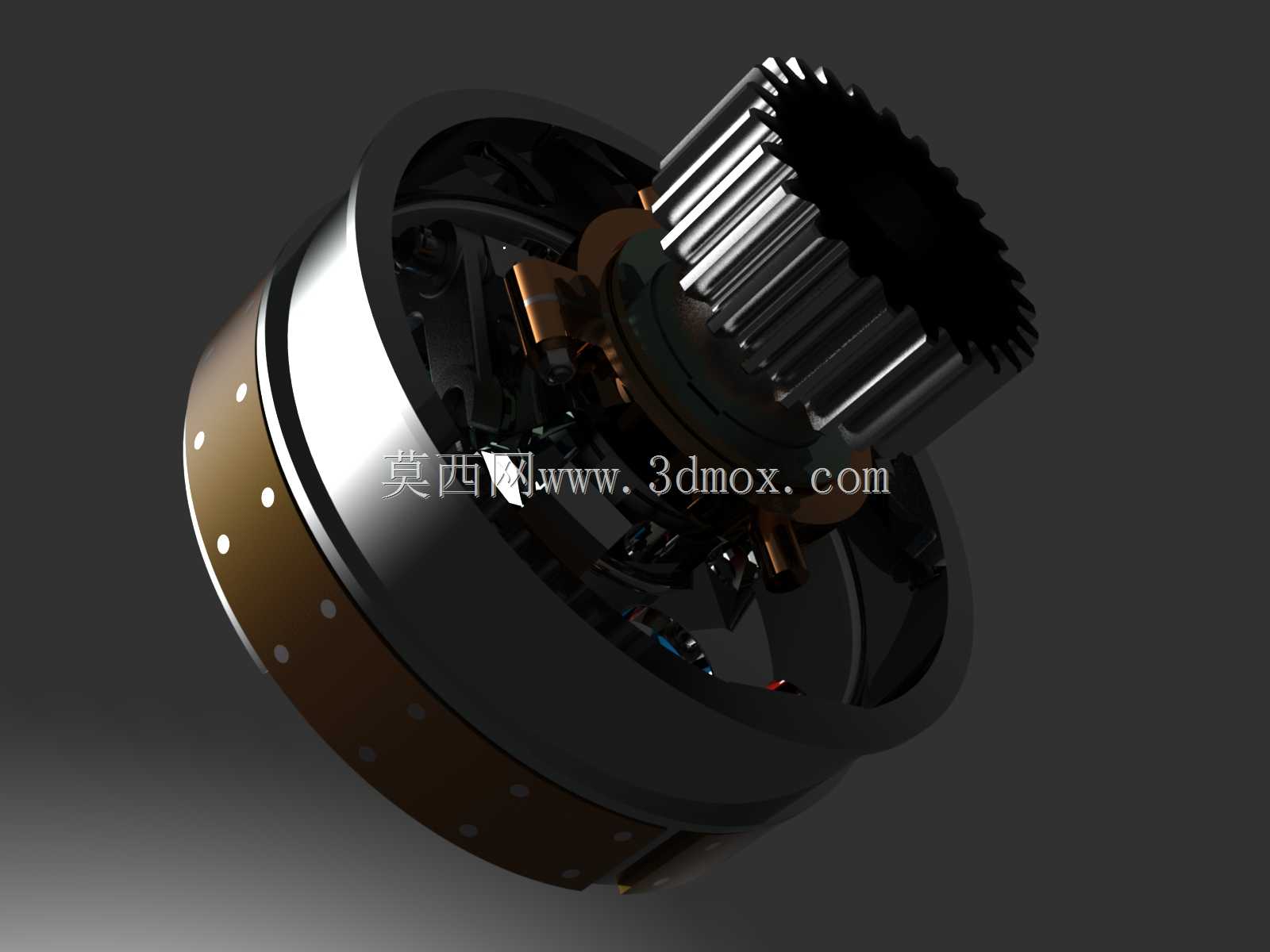

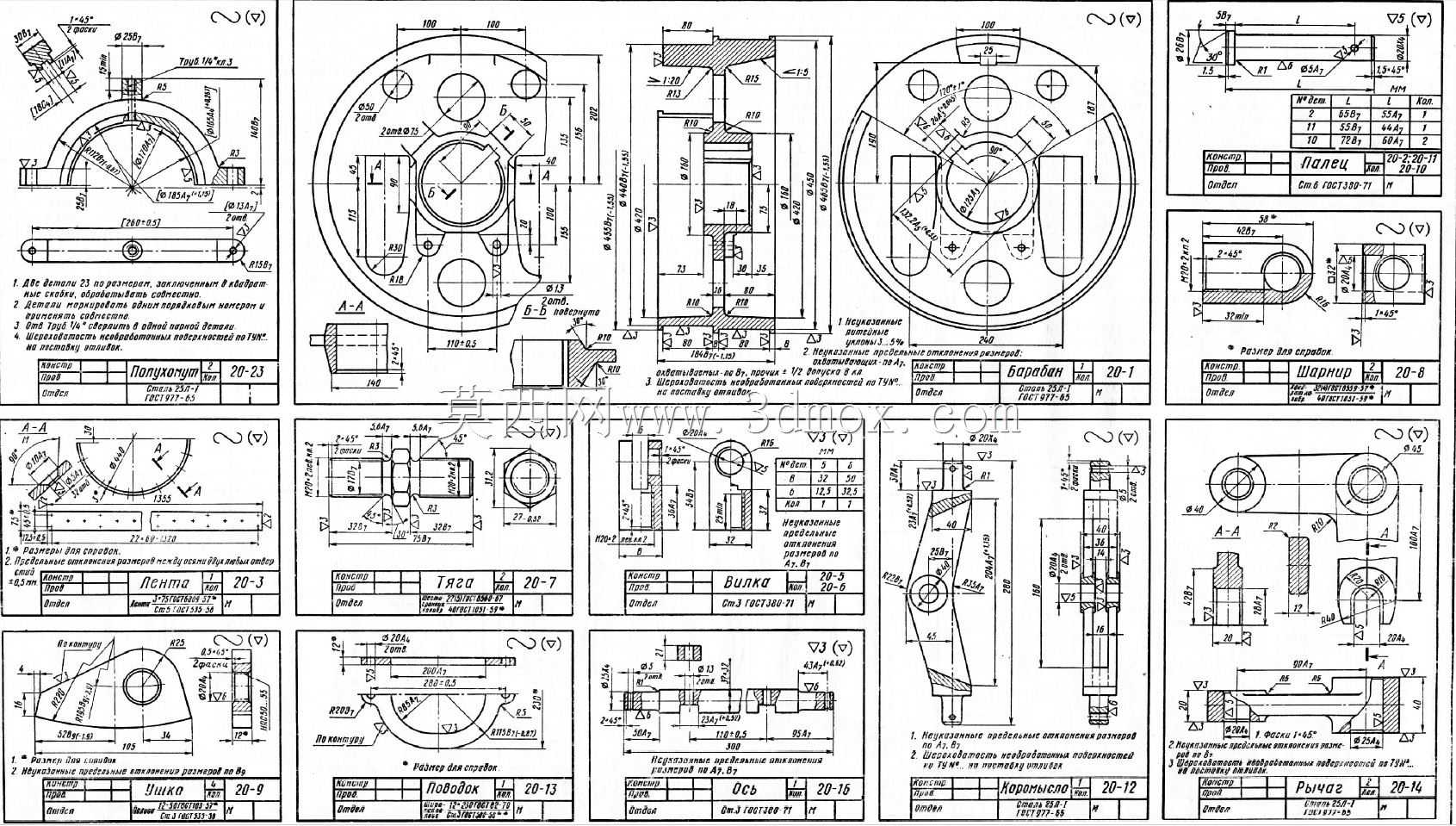

带式离合器是机械传动系统中承担动力接合与切断功能的核心部件，广泛应用于工程机械、矿山设备、起重运输机械以及船舶传动链路中，在需要频繁启停、过载保护、换向操作的工况下能够发挥稳定的传动控制作用，可在动力输入端与输出端之间实现平顺的动力传递与快速分离，避免传动链路在负载突变时出现刚性冲击，保护后端传动部件不受过载损伤。该款带式离合器采用周向环抱式摩擦带结构设计，核心工作原理依托摩擦带与转动毂之间的接触摩擦力传递扭矩，当操纵机构驱动摩擦带收紧时，摩擦带内表面与从动毂外圆周面紧密贴合，依靠接触面产生的静摩擦力带动从动轴同步转动，实现动力的平稳接合；当操纵机构释放摩擦带张力时，摩擦带与从动毂之间保留均匀间隙，动力传递即刻切断，从动端可快速脱离动力输入进入自由转动状态。从结构设计来看，该离合器内部集成了杠杆式张紧操纵组件、复位弹性元件、摩擦带衬层以及支撑定位结构，各部件围绕中心传动轴呈圆周对称排布，保证转动过程中整体动平衡性能优异，高速运转时不会产生额外的偏载振动。摩擦带采用分体式拼接结构，衬层选用高摩擦系数耐磨材质，既保证足够的扭矩传递容量，也便于后期磨损后的衬层更换维护，降低设备全生命周期的使用成本。操纵杠杆组通过铰接支点固定在离合器壳体上，力传递路径经过优化，仅需较小的操纵力即可实现摩擦带的大张力抱紧，适配手动、液压、气动等多种操纵驱动形式。在安装边界方面，该离合器采用同轴法兰式安装结构，输入端与输出端均预留标准轴孔与键槽定位结构，可直接串联安装在传动轴系中间位置，整体径向尺寸紧凑，轴向安装长度较短，不需要对原有传动链路进行大幅改造即可完成适配替换，外壳采用剖分式设计便于日常检修与内部间隙调整，摩擦带与毂之间的工作间隙可通过端部调节螺钉进行精准微调，保证分离状态下无拖磨损耗、接合状态下无打滑异响，能够在多粉尘、高湿度的复杂工业环境下长期稳定工作，为传动系统提供可靠的离合控制功能。
