星型布局径向动力输出装置结构设计

本次呈现的径向动力装置，是一类采用气缸环绕曲轴星型排布的特殊内燃机结构，这类动力装置最早广泛应用于航空活塞动力场景，凭借紧凑的径向布局，在相同气缸排量下能够大幅缩短整机轴向长度，同时让曲轴受力更均匀，降低单段曲轴的载荷集中问题，在轻型通航飞机、早期螺旋桨战机、小型特种动力装备中都有大量成熟应用，部分小型农用机械、特种作业设备也会采用这类结构的动力单元，来适配狭小安装空间下的大动力输出需求。

从实际用途来看，这类径向动力装置能够在较小的体积重量下输出稳定的往复式动力，相比直列、V型排布的同排量内燃机，它的曲轴长度更短，整机转动惯量分布更均衡，运转时的振动幅度更小，不需要额外设计复杂的平衡轴结构来抵消往复惯性力，能够有效降低动力单元的整体重量，提升动力重量比，对于对载荷重量敏感的航空类设备、小型移动动力站来说，这类结构有着不可替代的应用优势。

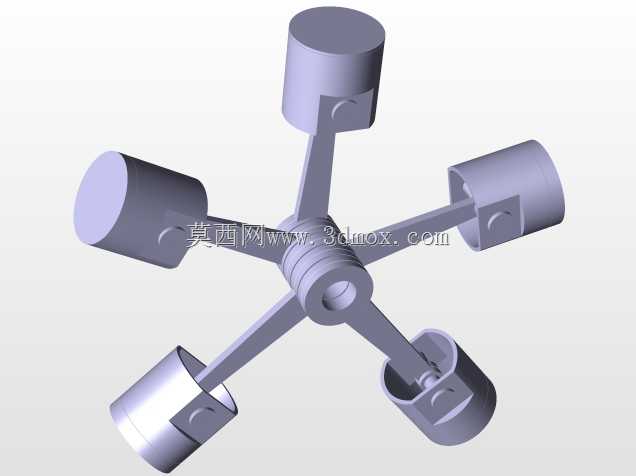

从产品功能特性来看，该径向动力装置的五个气缸环绕中心曲轴呈均匀放射状排布，每个气缸的连杆共同连接在中心曲轴的曲柄销上，做功行程依次错开，能够让动力输出更平顺，不会出现明显的动力间断；同时环绕式的气缸布局让每个气缸都能直接接触外部流动空气，散热效率远高于直列排布的紧凑缸体结构，在低速大扭矩输出工况下也能保持稳定的工作温度，减少过热故障的发生概率。

在设计思路上，该结构优先保障动力传递路径的最短化，每个气缸到中心曲轴的距离完全一致，连杆长度统一，既降低了零部件的加工规格数量，也让各缸的做功损耗保持一致，避免出现各缸动力输出不均的问题；中心曲轴采用单曲柄销结构，配合放射状的连杆连接位，能够将五个气缸的往复直线运动顺畅转化为曲轴的旋转运动，同时在中心位置预留了动力输出轴的安装接口，能够直接连接螺旋桨、传动齿轮箱等负载部件，减少额外的传动转接结构。

从外形尺寸与安装边界来看，该动力装置整体呈正五边形放射轮廓，整体径向尺寸根据排量需求适配不同的安装舱位，轴向尺寸仅相当于单缸发动机的厚度，安装时仅需要固定中心曲轴的两端支撑位，以及环绕布置的气缸固定点位，不需要预留额外的侧面缸体排布空间，能够适配圆形、短舱型的狭小安装空间，安装固定点围绕中心轴对称分布，运转时的动平衡更容易调校，不会出现偏载导致的固定位疲劳损坏问题。
