小型龙门式数控雕刻加工机架结构

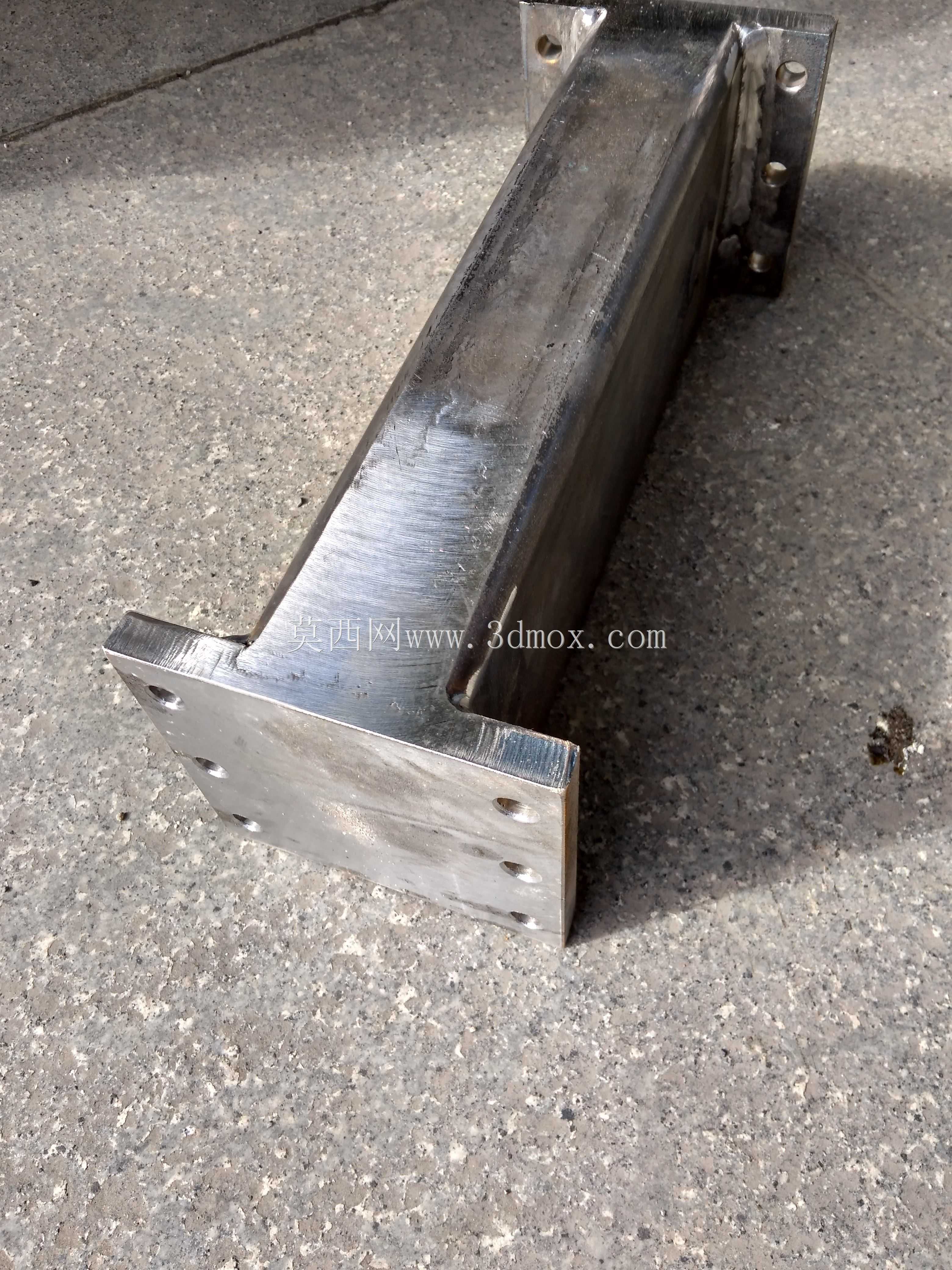

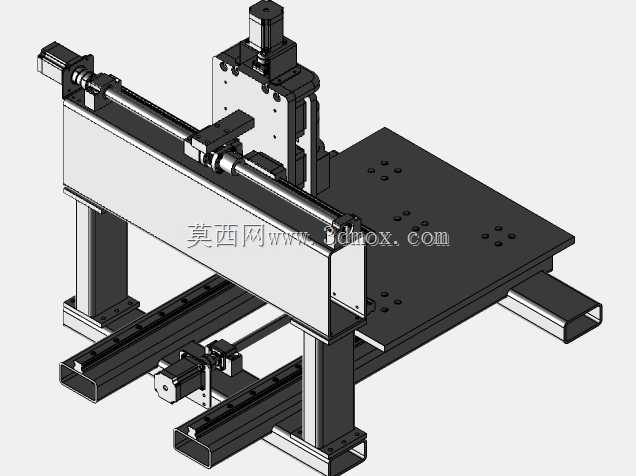

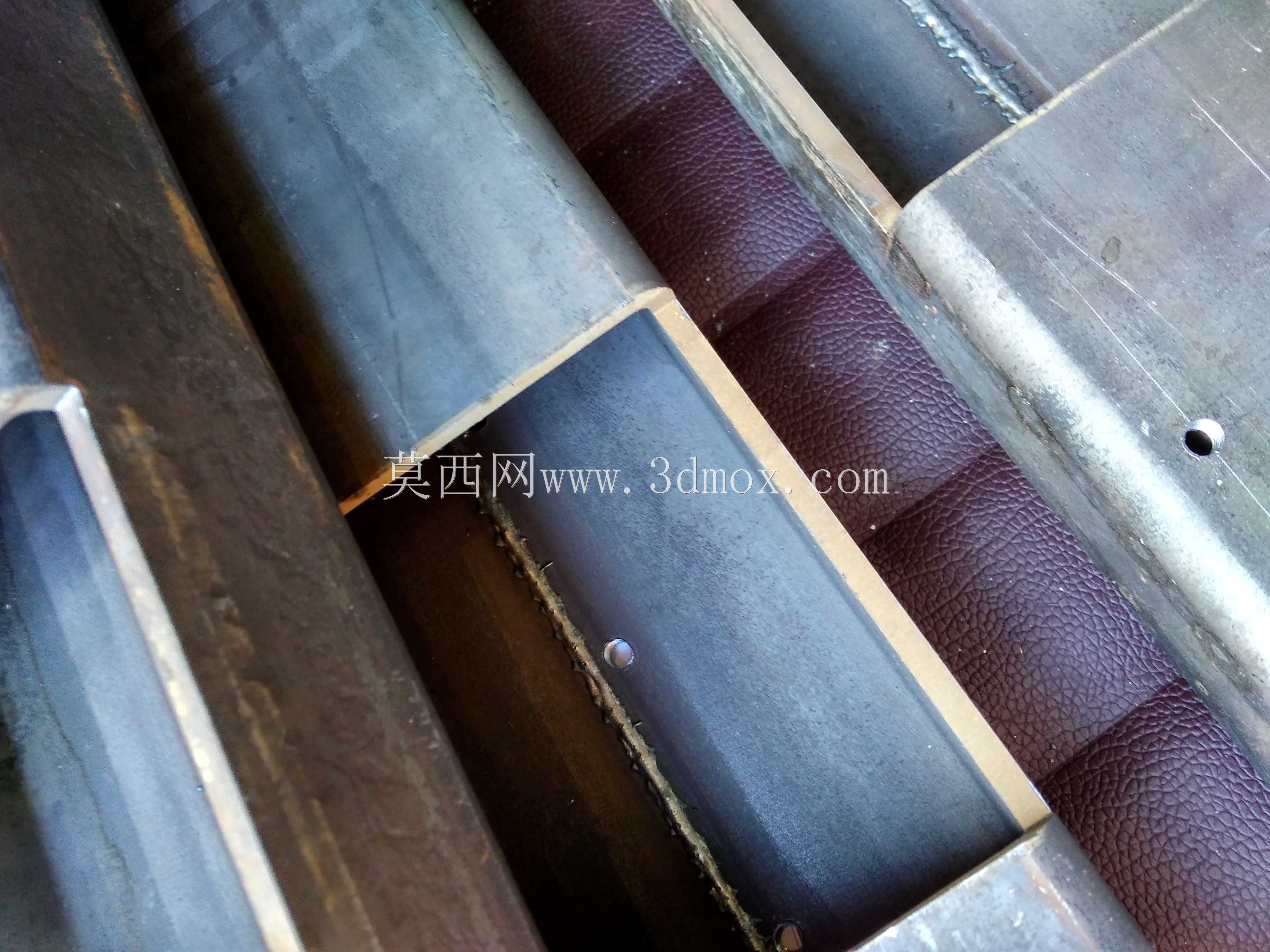

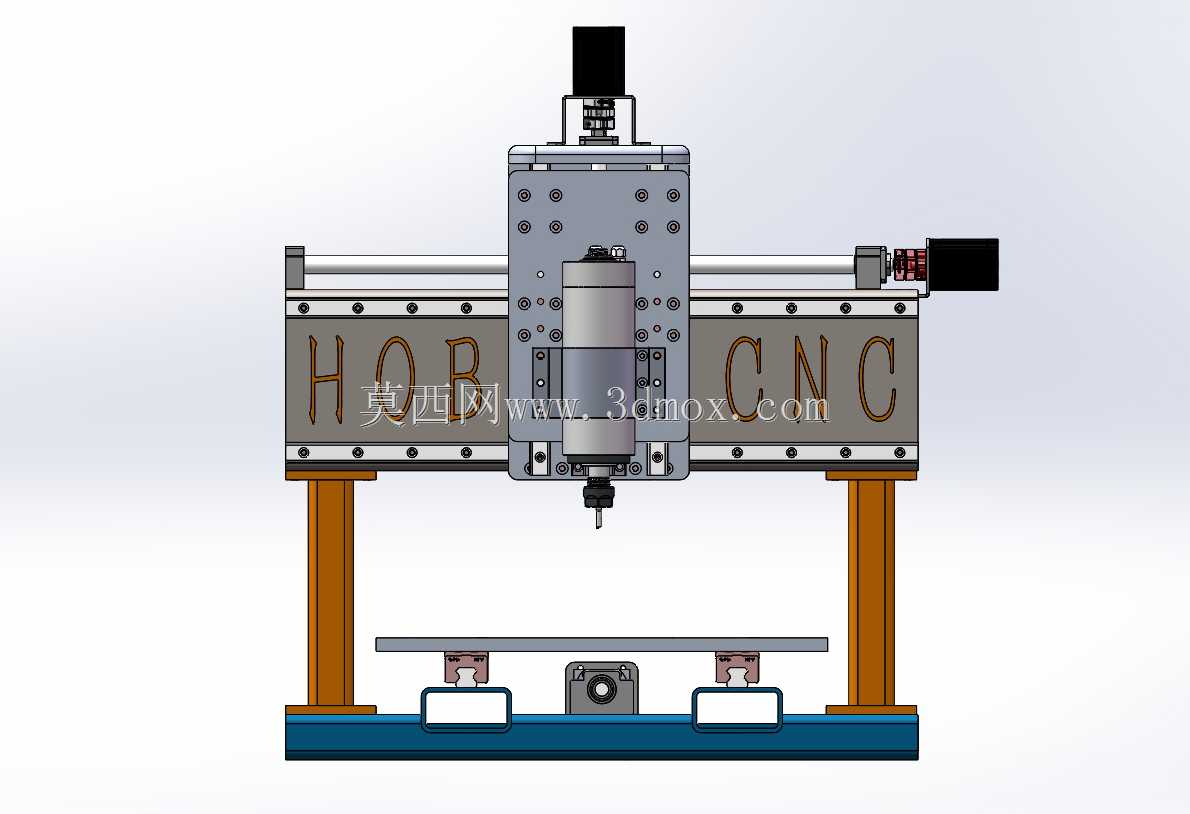

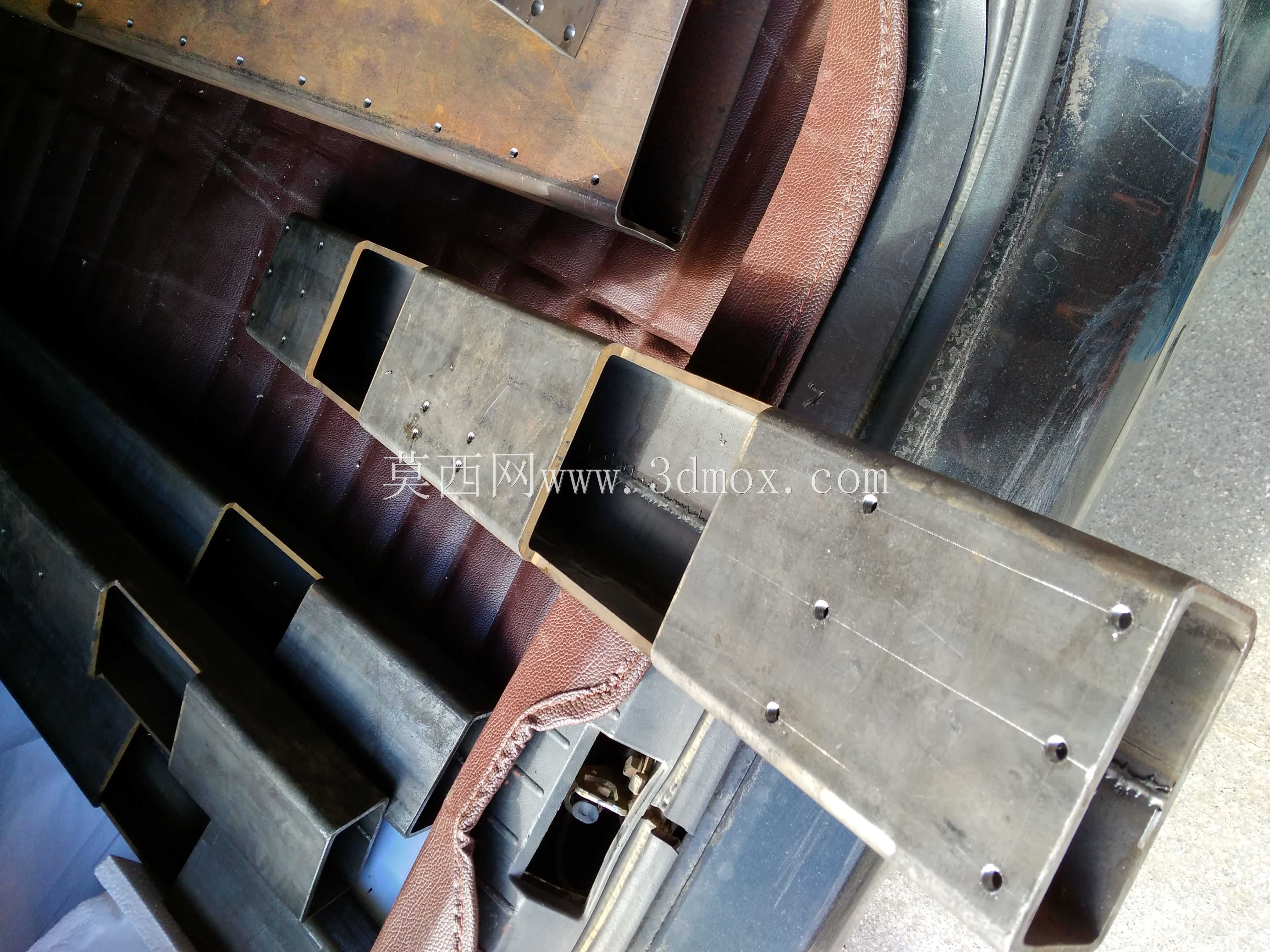

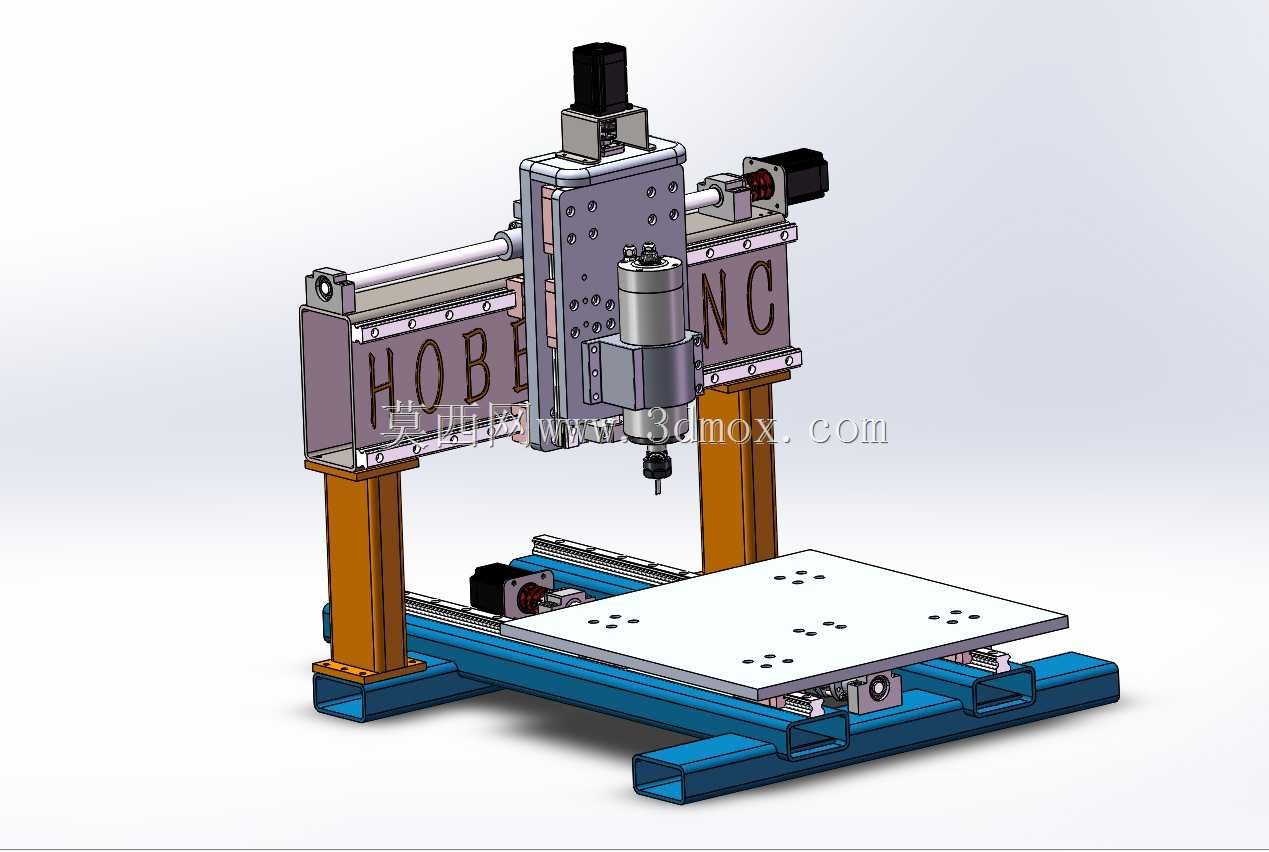

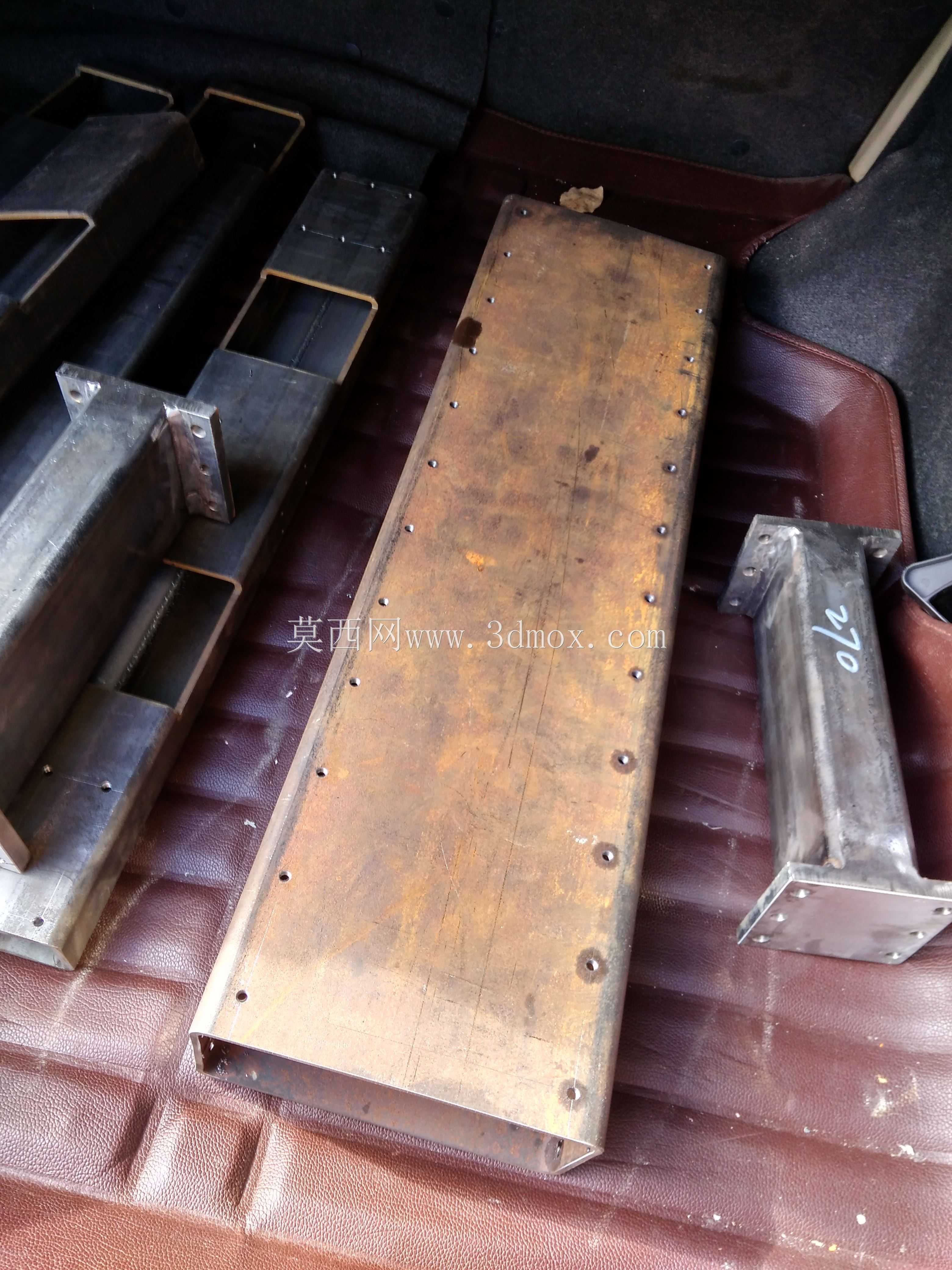

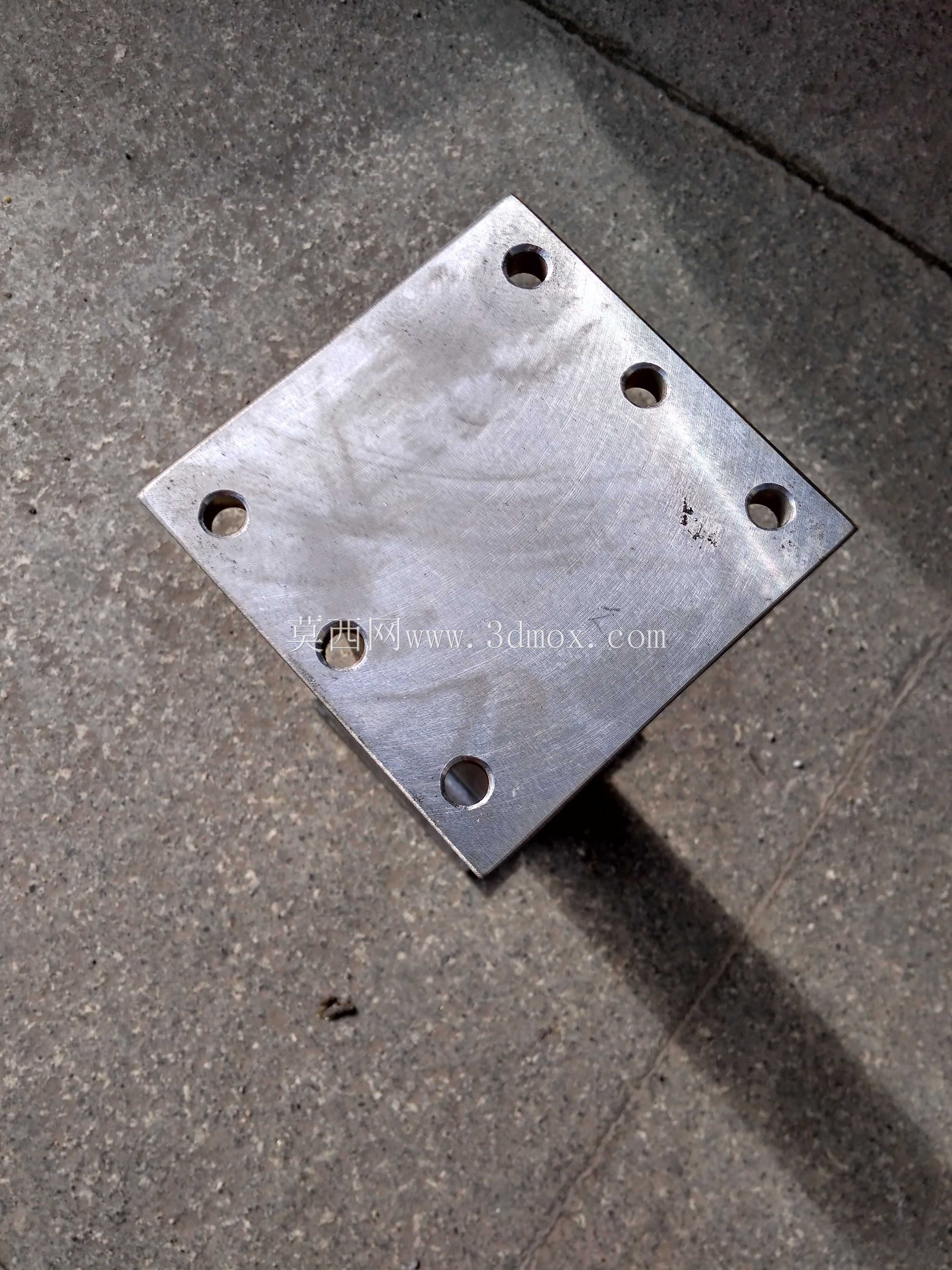

这款小型龙门式数控加工机架，主要面向小型加工工坊、个人DIY加工场景以及教学实训领域使用，可适配软金属、亚克力、木材、PCB板等多种材质的平面铣削、雕刻、钻孔加工需求，能够满足小尺寸工件的精密加工作业，在文创产品定制、小型零件打样、电路板制作等场景中都能发挥稳定作用。整机采用龙门式双立柱支撑结构，横向梁架搭载可沿X轴移动的主轴安装滑台，滑台集成Z向进给机构，可带动加工主轴完成垂直方向的进给动作，下方工作台作为工件装夹基准面，可搭配通用夹具完成不同外形工件的固定，Y向进给集成在工作台下方，带动工件完成前后方向的进给，三轴配合可实现三维空间内的连续走刀加工。设计过程中优先兼顾结构刚性与加工成本的平衡，主体框架采用标准型钢构件拼接成型，降低了定制非标构件的加工成本，同时通过合理的筋板布置与立柱截面设计，保障整机在高速进给与轻载切削过程中的结构稳定性，减少加工过程中的震颤问题，提升加工表面质量。线性导向部件选用高刚性直线导轨，搭配滚珠丝杠传动副，保障各轴进给的运动精度与重复定位精度，X、Y轴均设置了行程限位与防冲缓冲结构，避免超程运行造成的机构碰撞损坏，驱动部分适配混合式步进电机，在控制成本的前提下满足低速大扭矩的进给需求，保障小尺寸加工场景下的动力输出足够稳定。整机安装边界紧凑，横向跨度适配小尺寸工作台的安装需求，纵向长度预留了足够的工件装夹空间，垂直方向的主轴行程可满足常规厚度工件的加工深度需求，各传动部件均预留了润滑与维护的操作空间，框架部分采用模块化拼接设计，可根据实际加工需求拓展行程或者更换更高功率的加工主轴，底部支撑结构可搭配减震垫脚使用，进一步降低运行过程中的振动传递，保障加工精度的稳定性。
