卧式选矿球磨机工业设备结构设计

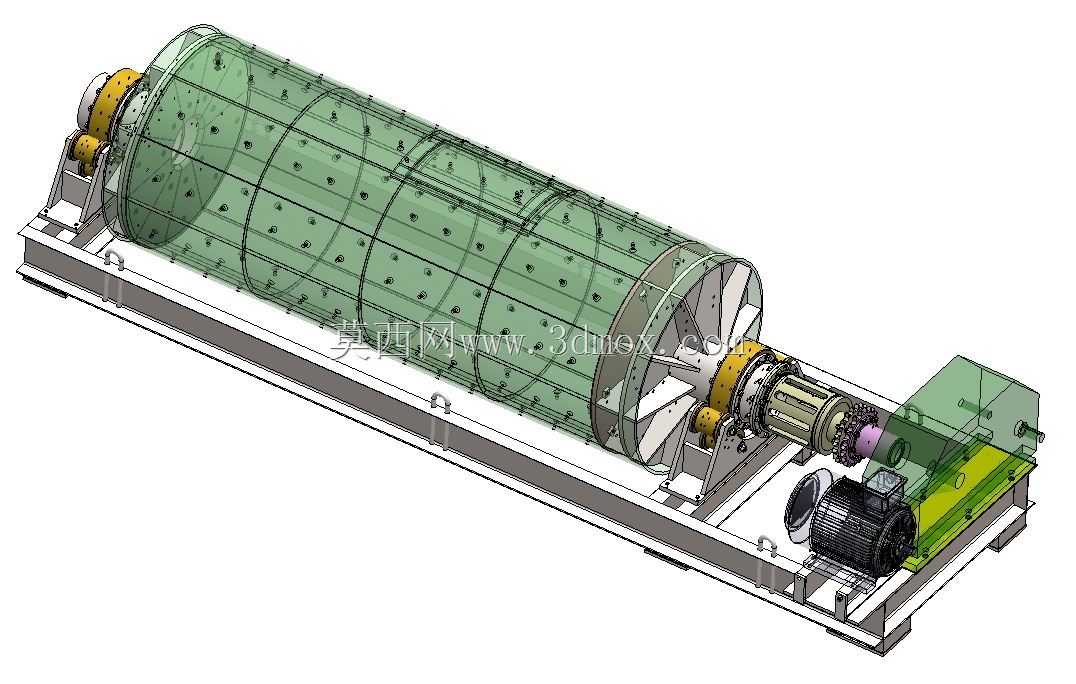

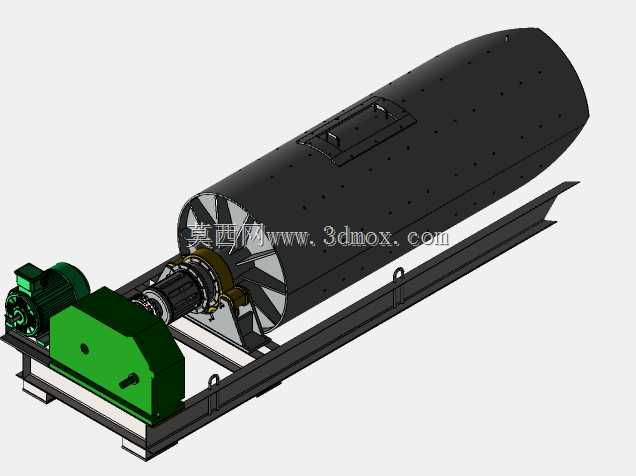

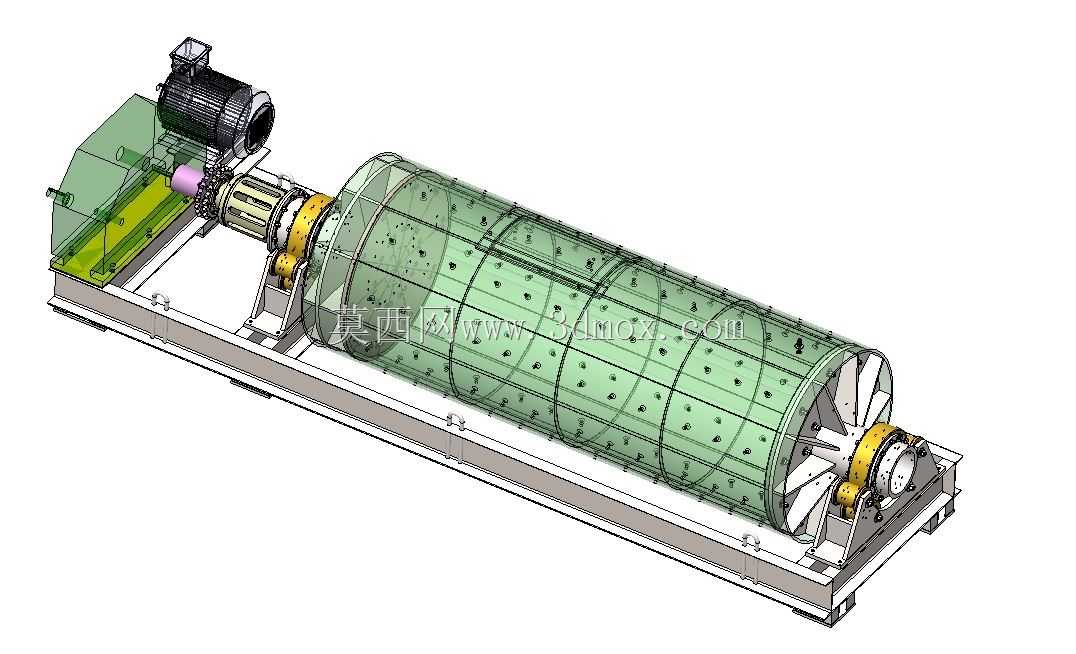

这款卧式球磨机主要面向矿山选矿、建材原料加工、化工粉体生产等行业场景，是物料破碎后完成粉磨工序的核心作业设备，可处理金属矿石、非金属矿料、建筑熟料等多种硬度的物料，通过筒体内钢球与物料的冲击、研磨作用，将入料颗粒加工至符合后续选别或生产要求的细度。设备整体采用卧式长筒布局，驱动端集成电机、传动减速机构与筒体端盖连接，出料端设置导料叶片结构保障磨后物料顺畅排出，筒体采用分段式法兰拼接结构，筒壁预留衬板安装孔位，可根据作业磨损情况快速更换耐磨衬板，降低长期运维的更换成本。底座采用一体化焊接机架设计，预先加工有筒体托轮组、驱动单元的精准安装定位面，可减少现场安装的校准工作量，保障各传动部件的同轴度要求，降低设备运行过程中的振动与异常磨损。传动部位设置安全防护外罩，既可以避免运行过程中杂物卷入传动机构，也能为现场运维人员提供可靠的安全防护。设计过程中充分考虑了设备的安装边界需求，整机沿长度方向预留驱动端检修空间与出料端物料输送衔接空间，宽度方向适配常规工业厂房的设备通道预留要求，托轮支撑位置的载荷分布经过反复校核，可保障满负荷装球、装料状态下的机架结构稳定性，避免长期运行出现底座变形问题。筒体内部的衬板采用提升条结构设计，可在筒体转动过程中将钢球带至合适高度后抛落，兼顾冲击破碎与研磨粉磨的作业效率，进料端设置导料锥结构，可保障入料物料顺畅进入筒体内部，不会出现进料口堵料的问题。端盖与筒体的连接采用高强度螺栓配密封垫片的结构，可避免磨矿过程中矿浆的渗漏问题，主轴承采用稀油润滑结构设计，可在连续重载作业状态下保持良好的润滑状态，延长轴承的使用寿命。设备整体结构紧凑，各功能模块布局合理，既可以单独接入现有粉磨生产线，也可以配套给料、分级、输送设备组成完整的粉磨作业单元，适配不同产能规模的生产线布置需求。
